TL;DR:

• Falsch dimensionierte Antriebskomponenten führen im Betrieb zu Überlastung, Verschleiß und ungeplanten Ausfällen. Die richtige Auslegung basiert auf Drehmoment, Drehzahl und Leistung, wobei reale Betriebszyklen sorgfältig modelliert werden müssen. Sicherheitsreserven, Normen und Schwingungsanalysen sind entscheidend, um die Zuverlässigkeit langlebiger Antriebslösungen im Maschinenbau sicherzustellen.

---

Leistungsstarke Antriebe fallen im Betrieb nicht aus, weil Ingenieure schlechte Arbeit leisten, sondern weil falsch dimensionierte Drehmoment, Drehzahl oder Betriebsfaktoren still und systematisch zu Überlastung, Verschleiß und schließlich zum Ausfall führen. Die Konsequenz sind ungeplante Stillstandzeiten, hohe Wartungskosten und im schlimmsten Fall Sicherheitsrisiken. Gleichzeitig verführt Überdimensionierung zu unnötig hohen Investitionskosten und suboptimaler Energieeffizienz. Dieser Beitrag vermittelt das praxisrelevante Wissen, das Entwickler und Maschinenbauer benötigen, um Antriebslösungen von Anfang an richtig auszulegen, reale Betriebszyklen korrekt zu modellieren und typische Fehler zuverlässig zu vermeiden.

Inhaltsverzeichnis

• Grundlegende Parameter für Antriebslösungen: Drehmoment, Drehzahl und Leistung
• Betriebsfaktoren, Lastprofile und Sicherheitsreserven gezielt berücksichtigen
• Kritische Drehzahlen und Schwingungen: Versagensquellen verstehen und vermeiden
• Geometrische Details und Lebensdauer: Worauf es bei Antriebswellen ankommt
• Internationale Normen und Nachweise: Sicherheit und Zuverlässigkeit garantieren
• Warum gängige Auslegungsstrategien oft versagen – und was in der Praxis wirklich zählt
• Flexible Antriebslösungen für Ihre Maschinenbau-Anwendungen
• Häufig gestellte Fragen zu Parametern in Antriebslösungen

Wichtige Erkenntnisse

Punkt	Details
Kernparameter bestimmen	Nur wer Drehmoment, Drehzahl und Leistung korrekt erfasst, dimensioniert seinen Antrieb optimal.
Betriebsfaktor nutzen	Erst Betriebsfaktoren und Reserven machen Antriebslösungen betriebsfest und langlebig.
Kritische Drehzahlen prüfen	Resonanz und Schwingungen sind Hauptursachen für Ausfälle und müssen frühzeitig analysiert werden.
Geometrische Details beachten	Kleine konstruktive Details wie Radien und Oberflächen beeinflussen massiv die Lebensdauer.
Normen sichern Qualität	Relevante internationale Normen und Nachweise garantieren Belastbarkeit und Projekterfolg.

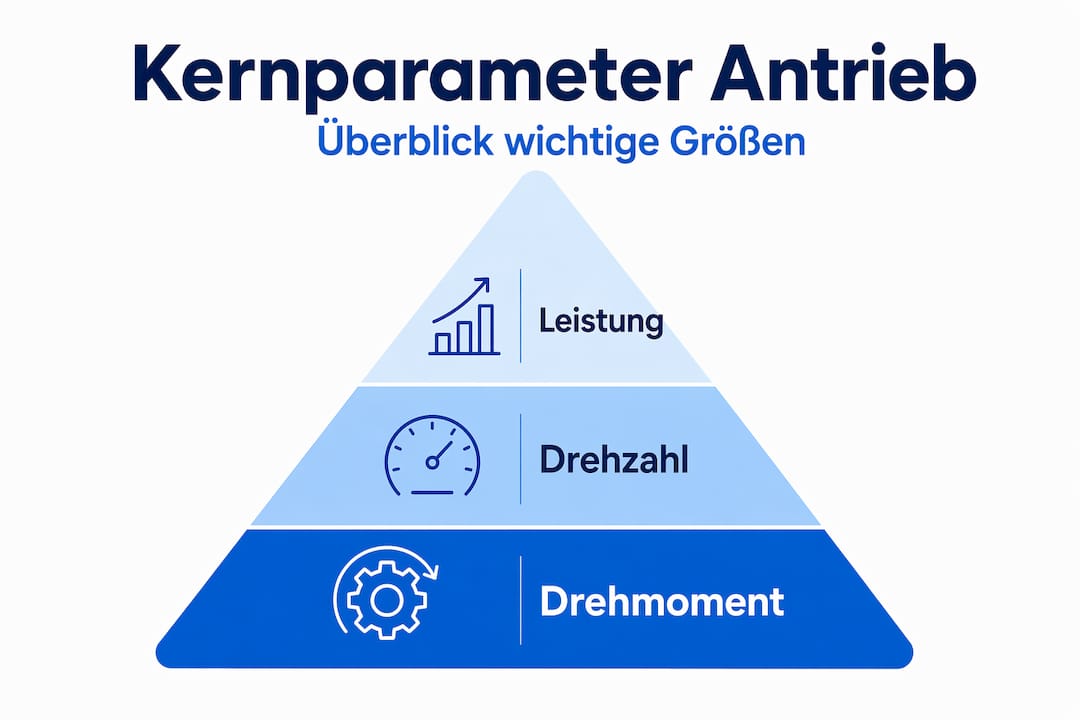

Grundlegende Parameter für Antriebslösungen: Drehmoment, Drehzahl und Leistung

Nun, da die Relevanz der richtigen Parameterauswahl geklärt ist, betrachten wir die wichtigsten technischen Größen im Detail. Zentrale Auslegungsparameter für Antriebslösungen sind Drehmoment, Drehzahl und daraus abgeleitet Leistung; ihre Kombination definiert den benötigten Betriebsbereich vollständig. Wer nur einen dieser Werte kennt, kann keine sichere Auslegung vornehmen.

Das Drehmoment (M, Einheit: Nm) beschreibt die Drehmomentkraft, die ein Antrieb an der Abtriebswelle bereitstellt. Die Drehzahl (n, Einheit: min⁻¹) gibt an, wie viele Umdrehungen pro Minute stattfinden. Die Leistung (P, Einheit: kW) ergibt sich als Produkt beider Größen. Der bekannte Umrechnungsfaktor 9550 verbindet alle drei Parameter in der praktischen Berechnung.

Größe	Formel	Einheit	Praxisbedeutung
Leistung P	P = M × n / 9550	kW	Energiebedarf des Antriebs
Drehmoment M	M = P × 9550 / n	Nm	Drehmomentverfügbarkeit
Drehzahl n	n = P × 9550 / M	min⁻¹	Betriebsgeschwindigkeit
Faktor 9550	Konstante		Umrechnung kW/Nm/min⁻¹

In der Praxis entstehen Fehler häufig dadurch, dass Ingenieure nur die Maximalwerte betrachten und daraus die Komponentenauslegung ableiten. Ein Antrieb läuft jedoch selten dauerhaft unter Volllast. Typische Betriebszyklen mit wechselnden Lasten, Anlaufvorgängen und kurzzeitigen Spitzenmomenten werden dabei systematisch vernachlässigt.

Die Folge ist entweder gefährliche Unterdimensionierung bei kurzzeitigen Lastspitzen oder wirtschaftlich unnötige Überdimensionierung für permanente Teillastbetriebe. Beide Fehler sind in der Industrie weit verbreitet und vermeidbar.

Wichtige häufige Fehler in der Praxis:

• Auslegung ausschließlich nach Nennleistung, ohne Anlaufmoment zu berücksichtigen
• Vernachlässigung von Reibungsverlusten in Kupplung, Getriebe oder Wellenverbindung
• Fehlende Betrachtung des Wirkungsgrads entlang der gesamten Antriebskette
• Ignorieren von Temperatureinflüssen auf Drehmomentkapazität und Werkstoffeigenschaften

Die richtige Drehzahl und Leistung bei Flexwellen zu definieren ist besonders relevant, wenn flexible Antriebslösungen eingesetzt werden, da hier Biegeradius und Rotationsverhalten direkten Einfluss auf die übertragbare Leistung haben. Ebenso beeinflusst die Antriebswelle und Flexibilität das gesamte Systemverhalten erheblich.

Profi-Tipp: Nie nur nach Maximalwerten auslegen. Reale Betriebszyklen dokumentieren und auswerten, bevor Auslegungsparameter festgelegt werden. Ein typischer Arbeitszyklus mit 30 Prozent Spitzenlast und 70 Prozent Teillast ergibt völlig andere Dimensionierungsanforderungen als ein dauerhafter Vollastbetrieb.

Betriebsfaktoren, Lastprofile und Sicherheitsreserven gezielt berücksichtigen

Neben den statischen Faktoren zählen vor allem die realen Betriebsbedingungen, insbesondere wenn es um Sicherheit und Langlebigkeit geht. Betriebsfaktor und Servicefaktor sowie thermische und Drehmomentreserven sind entscheidend, um reale Lastprofile vollständig abzudecken.

Der Betriebsfaktor (auch Servicefaktor genannt) ist ein dimensionsloser Multiplikator, der das berechnete Nennmoment erweitert, um reale Betriebsbelastungen abzubilden. Ein Betriebsfaktor von 1,0 bedeutet, dass ein Antrieb exakt auf die berechnete Nennlast ausgelegt ist. In der Praxis empfiehlt sich grundsätzlich ein Betriebsfaktor von mindestens 1,25. Bei stoßartigen Lasten, häufigen Anlaufs oder unregelmäßigen Lastprofilen steigt dieser Wert auf 1,5 bis 2,0 oder darüber hinaus.

Mechanische Auslegungsreserven werden häufig über Betriebsfaktoren und zusätzliche Drehmomentreserven abgebildet, zum Beispiel für Lastschwankungen, Anlaufvorgänge oder Spitzenlastsituationen. Diese Reserven sind keine theoretische Vorsichtsmaßnahme, sondern ein notwendiger Bestandteil praxistauglicher Auslegung.

Typische Lastprofile und empfohlene Sicherheitsfaktoren

Lastprofil	Charakteristik	Empfohlener Betriebsfaktor	Drehmomentreserve
Gleichmäßige Last	Konstantbetrieb ohne Stoß	1,0 bis 1,25	10 Prozent
Leichte Stöße	Gelegentliche Lastspitzen	1,25 bis 1,5	15 bis 20 Prozent
Moderate Stöße	Häufige Lastwechsel	1,5 bis 1,75	20 bis 25 Prozent
Schwere Stöße	Starke Stoßbelastungen	1,75 bis 2,0	25 bis 30 Prozent
Sehr schwere Stöße	Extreme Stoßbelastung	über 2,0	über 30 Prozent

Das Vorgehen zur Festlegung geeigneter Sicherheitsreserven folgt einer logischen Schrittfolge:

1. Betriebsdaten erfassen: Tatsächliche Last, Drehzahl, Einschaltdauer und Schalthäufigkeit dokumentieren
2. Lastprofil klassifizieren: Charakterisierung als gleichmäßig, leicht stoßartig oder stark schwankend
3. Betriebsfaktor bestimmen: Zuordnung anhand der Lastprofil-Tabelle und spezifischer Anwendungsanforderungen
4. Thermische Reserve prüfen: Sicherstellen, dass der Antrieb im Dauerbetrieb nicht überhitzt
5. Drehmomentreserve festlegen: Mindestens 10 bis 30 Prozent über dem berechneten Nennmoment vorsehen
6. Anlaufmoment separat bewerten: Anlaufströme und Anlaufmomente können das 2 bis 5-fache des Nennwerts erreichen

Bei flexiblen Wellen in der Fertigung sind Betriebsfaktoren besonders sorgfältig zu wählen, da Biegeradien und Rotationsgeschwindigkeit das übertragbare Drehmoment zusätzlich beeinflussen. Eine flexible Welle, die im geraden Zustand 20 Nm überträgt, überträgt bei starker Biegung deutlich weniger.

Profi-Tipp: Immer die reale Schalthäufigkeit und tatsächliche Betriebsdauer modellieren. Drei Einschaltvorgänge pro Stunde erzeugen andere thermische und mechanische Belastungen als dreißig Einschaltvorgänge pro Stunde, selbst wenn Nennlast und Drehzahl identisch sind.

Kritische Drehzahlen und Schwingungen: Versagensquellen verstehen und vermeiden

Wird das reale Lastprofil korrekt abgebildet, muss dennoch das Risiko durch Schwingungen und Resonanz gesondert betrachtet werden. Kritische Drehzahlen und Schwingungen sind bei hochdrehenden oder lang schlanken Antriebssträngen typische Versagensgründe, die frühzeitig geprüft werden müssen.

Die kritische Drehzahl bezeichnet jene Drehzahl, bei der ein rotierendes Bauteil in Resonanz gerät. Das bedeutet: Die Anregungsfrequenz stimmt mit der Eigenfrequenz des Systems überein. Die Folge sind selbstverstärkende Schwingungen, die innerhalb kurzer Zeit zu strukturellen Schäden führen können. Bei langen, schlanken Wellen tritt dieses Phänomen bereits bei vergleichsweise niedrigen Drehzahlen auf.

Warum wird dieses Thema in der Praxis so häufig unterschätzt? Weil Resonanzen sich in der statischen Auslegungsrechnung nicht automatisch zeigen. Ein Ingenieur, der ausschließlich Drehmoment und Leistung berechnet, erhält keinen Hinweis auf kritische Drehzahlen. Diese erfordern eine separate Schwingungsanalyse, idealerweise bereits in der frühen Planungsphase.

Typische Fehler bei der Berücksichtigung von Schwingungen:

• Ausschließliche Betrachtung der Massenträgheit ohne Schwingungsanalyse
• Keine Prüfung der Eigenfrequenzen des Gesamtsystems
• Fehlende Berechnung kritischer Drehzahlen bei langen oder schlanken Wellen
• Vernachlässigung von Lagerdämpfung und Steifigkeit als Systemparameter
• Ignorieren von Resonanzfenstern im geplanten Betriebsdrehzahlbereich

Anzeichen für Resonanzprobleme im Betrieb:

• Ungewöhnliche Vibrationen, die bei bestimmten Drehzahlen stärker werden
• Erhöhter Lärmpegel bei spezifischen Betriebszuständen
• Ungleichmäßiger Verschleiß an Lagern oder Wellenkupplungen
• Rissbildung an Wellenübergängen oder Kerbstellen

„Bei hochdrehenden oder lang schlanken Wellen- und Antriebssträngen sind kritische Drehzahlen (Resonanz) und Schwingungen typische Versagungs- und Fehlerquellen. Diese müssen frühzeitig geprüft werden, bevor die Konstruktion abgeschlossen wird."

Die Faustregel für die Praxis: Bei Wellen, deren Länge das Zehnfache des Durchmessers überschreitet, ist eine Resonanzprüfung obligatorisch. Für flexible Antriebswellen gilt dies in besonderem Maß, da die Biegebeweglichkeit die Eigenfrequenz des Systems deutlich beeinflusst und sich mit dem Biegeradius verändert.

Die Schwingungsanalyse sollte stets das gesamte Antriebssystem erfassen: Motorwelle, Kupplung, Getriebe, Werkzeugwelle und alle Verbindungselemente. Einzelteilbetrachtungen sind unzureichend. Selbst ein kleines, schlecht abgestimmtes Kupplungselement kann eine Resonanzquelle einführen, die das Gesamtsystem destabilisiert.

Geometrische Details und Lebensdauer: Worauf es bei Antriebswellen ankommt

Sind Lasten und Dynamik geklärt, entscheidet die Konstruktion im Detail über die Lebensdauer der gesamten Antriebslösung. Geometrieeffekte an Übergängen wie Radien, Nuten und Oberflächenqualität sind zentrale Parameter für die Lebensdauer belasteter Antriebswellen.

Jede geometrische Diskontinuität an einer Welle ist eine potenzielle Schwachstelle. Kerben, Querschnittsübergänge und Nutausläufe erzeugen lokale Spannungserhöhungen, die als Kerbwirkung bezeichnet werden. Der Kerbfaktor beschreibt, um wie viel die lokale Spannung gegenüber der nominellen Nennspannung erhöht ist. Schon ein Kerbfaktor von 2,0 halbiert die ertragbare Belastungsamplitude und damit die Lebensdauer drastisch.

Konkrete Schritte für eine lebensdauergerechte Wellenkonstruktion:

1. Übergänge mit ausreichenden Radien versehen: Kerbradien von mindestens 1 bis 2 mm bei kleineren Wellen, größere Radien bei stärker belasteten Bereichen
2. Oberflächenqualität definieren: Schleifqualität (Ra 0,8 bis 1,6 µm) im Bereich von Lagersitzen und Wellenübergängen
3. Nuten geometrisch optimieren: Auslaufradien bei Passfedernuten und Sicherungsringnuten sorgfältig dimensionieren
4. Werkstoffauswahl anpassen: Vergütungsstahl mit definierter Festigkeitsklasse für hochbelastete Bereiche wählen
5. FEM-Analyse bei komplexen Geometrien: Finite-Elemente-Methode für kritische Übergänge und Lasteinleitungspunkte einsetzen
6. Presspassungen prüfen: Auch Presspassungen erzeugen Kerbwirkung und müssen in der Lebensdauerberechnung berücksichtigt werden

Kritische Geometrieelemente im Überblick:

• Wellenschultern: Häufig unterschätzte Kerbquelle, besonders bei kleinen Übergangsradien
• Passfedernuten: Erhebliche Kerbwirkung durch Kantenübergänge, spezielle Auslaufformen reduzieren den Kerbfaktor
• Sicherungsringnuten: Ringförmige Kerbe mit definiertem Kerbfaktor, der in der Berechnung anzusetzen ist
• Gewindeeinstiche: Feingängige Kerbstruktur mit hohem Kerbfaktor, nur in gering belasteten Bereichen einsetzen
• Bohrungen quer zur Wellenachse: Lokale Spannungskonzentration, die Lebensdauer erheblich verkürzt

Die Vorteile flexibler Wellen liegen unter anderem darin, dass durch geeignete Konstruktion der Kernanordnung und der Schutzummantelung kritische Spannungskonzentrationen gezielt minimiert werden können. Die Arten flexibler Wellen unterscheiden sich dabei erheblich in ihrer Eignung für spezifische Lastprofile und Biegeradien.

Profi-Tipp: Auch scheinbar nebensächliche Details wie ein fehlender Radius an einem Absatz, eine rau belassene Oberfläche im Lagersitz oder eine unzureichend abgerundete Passfedernut können die Lebensdauer einer Welle um 50 bis 80 Prozent verkürzen. Diese Details verdienen dieselbe Aufmerksamkeit wie die Hauptauslegungsparameter.

Internationale Normen und Nachweise: Sicherheit und Zuverlässigkeit garantieren

Auch die beste Konstruktion und Dimensionierung müssen sich letztlich im Nachweis- und Normenframework bewähren. Anerkannte Normen bilden die gemeinsame Sprache zwischen Entwicklern, Zulieferern und Auftraggebern.

Internationale Berechnungsnormen wie ISO 6336 für Stirnräder, ISO 10300 für Kegelräder und ISO 281 für modifizierte Wälzlager-Lebensdauer sind als Nachweismechanismen in der Antriebstechnik etabliert; zusätzlich wird die Lagerauslegung als eigener kritischer Schritt behandelt.

Warum sind diese Normen unverzichtbar? Sie ermöglichen reproduzierbare, nachvollziehbare Nachweise der Tragfähigkeit und Lebensdauer. Ein Antrieb, der nach ISO-Vorgaben ausgelegt und nachgewiesen ist, erfüllt definierte Mindestanforderungen für Sicherheit und Funktionsdauer. Ohne Normennachweis fehlt die technische Grundlage für Qualitätszusagen und Haftungsabsicherung.

Übersicht relevanter Normen für Antriebslösungen

Norm	Anwendungsbereich	Nachweisinhalte
ISO 6336	Stirnradgetriebe	Grübchen, Zahnbruch, Tragfähigkeit
ISO 10300	Kegelradgetriebe	Flankenpressung, Biegefestigkeit
ISO 281	Wälzlager	Modifizierte nominelle Lebensdauer
ISO 6336-5	Werkstoffklassen Zahnrad	Festigkeitskennwerte, Qualitätsstufen
DIN 743	Wellen und Achsen	Tragfähigkeitsnachweis für Wellen

Die Lebensdauerberechnung nach ISO 281 für Wälzlager ist ein Standardverfahren, das die modifizierte nominelle Lebensdauer L10mh berechnet. Typische Auslegungsziele für industrielle Antriebe liegen bei 20.000 bis 50.000 Betriebsstunden, abhängig von Anwendungsklasse und Wartungsintervallen.

Wichtige Punkte zu Normen und Nachweisen:

• Normen definieren Mindestanforderungen, keine optimalen Lösungen
• Ergänzende Sicherheitsnachweise nach nationalen Vorschriften können erforderlich sein
• Lagerauslegung erfordert separate Betrachtung von statischer und dynamischer Tragzahl
• Thermische Grenzwerte müssen parallel zu mechanischen Nachweisen geprüft werden
• Dokumentation aller Nachweise ist Voraussetzung für Abnahme und Zertifizierung

Die Lagerauslegung verdient dabei besondere Aufmerksamkeit. Lager sind häufig das erste Bauteil, das bei Fehlauslegung versagt, und ihr Ausfall zieht in der Regel Folgeschäden an teuren Bauteilen nach sich. Radial- und Axiallasten müssen separat bewertet und mit den Tragzahlen der gewählten Lagertype abgeglichen werden.

Warum gängige Auslegungsstrategien oft versagen – und was in der Praxis wirklich zählt

Nachdem alle harten Fakten betrachtet wurden, ist eine kritische Reflexion der typischen Herangehensweise angebracht. Die Praxis zeigt ein wiederkehrendes Muster: Ingenieure, die nach Lehrbuch vorgehen und alle statischen Werte korrekt berechnen, erleben dennoch frühe Ausfälle oder übermäßigen Verschleiß.

In vielen Dimensionierungsansätzen wird zunächst statisch nach Drehmoment und Drehzahl ausgelegt; realkritisch sind aber dynamische Effekte wie Schwingungen und kritische Drehzahlen sowie reale Betriebszyklen mit dem Betriebsfaktor. Diese Erkenntnis beschreibt das zentrale Problem der statisch orientierten Auslegungspraxis.

Theoretische Grenzwerte und reale Betriebszyklen klaffen in vielen industriellen Anwendungen erheblich auseinander. Ein Antrieb, der für 1.500 min⁻¹ und 50 Nm ausgelegt wurde, läuft in der Praxis vielleicht mit 200 bis 1.800 min⁻¹ je nach Prozessphase und erzeugt dabei transiente Drehmomentstöße von 80 bis 120 Nm beim Einstechen oder Richtungswechsel. Diese Transienten erscheinen in keiner statischen Auslegungsrechnung.

Das eigentliche Problem ist methodischer Natur. Statische Auslegung ist schnell, gut dokumentiert und liefert scheinbar belastbare Ergebnisse. Dynamische Simulation, Zyklusanalyse und Schwingungsberechnung erfordern mehr Aufwand und Daten. Unter Zeitdruck werden diese Schritte regelmäßig verkürzt oder übersprungen. Die Konsequenzen zeigen sich erst im Betrieb.

Für anspruchsvolle Anwendungen gilt: Statische Auslegung ist die notwendige Basis, nicht das Ergebnis. Darauf aufbauend müssen dynamische Effekte, reale Betriebsfaktoren, Geometriedetails und Normennachweise integriert bearbeitet werden. Jede dieser Ebenen trägt zur tatsächlichen Zuverlässigkeit bei, keine ist verzichtbar.

Profi-Tipp: Auslegungssoftware und Simulationen immer mit realen Betriebsparametern parametrieren. Ein Simulationsmodell, das mit Nennwerten aus dem Datenblatt betrieben wird, reproduziert die Laborbedingungen, nicht die Fabrikrealität. Normen und Erfahrungswerte sollten stets kombiniert werden. Auf dem Antriebslösungen-Blog finden sich weitere praxisnahe Beiträge zu diesem Thema.

Die unbequeme Wahrheit: Viele Ausfälle, die als “unvorhersehbar” klassifiziert werden, sind das Ergebnis vorhersehbarer Fehler in der Auslegungsmethodik. Wer dynamische Effekte, Kerbwirkung und reale Lastprofile systematisch in die Planung einbezieht, eliminiert die häufigsten Ausfallursachen bereits am Reißbrett.

Flexible Antriebslösungen für Ihre Maschinenbau-Anwendungen

Jetzt, wo alle entscheidenden Parameter und Ansätze auf dem Tisch liegen, folgt der Praxisbezug für passende Lösungen im Maschinenbau. BIAX Flexwellen bietet präzisionsgefertigte flexible Wellen und Antriebslösungen, die speziell für anspruchsvolle Anwendungen konzipiert sind, in denen starre Wellen konstruktiv scheitern. Die Auswahl zwischen flexiblen oder starren Wellen folgt klaren technischen Kriterien, die im Auslegungsprozess systematisch bewertet werden sollten. Wer die Potenziale der Optimierung durch Wellenflexibilität kennt, erschließt neue konstruktive Spielräume für Entgraten, Schleifen, Polieren und andere Oberflächenbearbeitungsprozesse. Auf der Branchenseite Maschinenbau und Werkzeuge erhalten Entwickler und Maschinenbauer einen direkten Überblick über verfügbare Standardkomponenten, Konfigurationsmöglichkeiten und technische Beratungsangebote für individuelle Anforderungen.

Häufig gestellte Fragen zu Parametern in Antriebslösungen

Was ist der Betriebsfaktor bei Antriebslösungen und wie wird er verwendet?

Der Betriebsfaktor beschreibt, um wie viel ein Antrieb über den rechnerischen Nennwert hinaus ausgelegt werden sollte, um Lastspitzen und reale Betriebsumgebungen sicher abzudecken. Typische Werte liegen zwischen 1,25 für gleichmäßige Lasten und über 2,0 für stoßartige Belastungen.

Wie berechne ich die Leistung für die Auslegung einer Antriebslösung?

Die Leistung ergibt sich aus dem Produkt von Drehmoment (Nm) und Drehzahl (min⁻¹) geteilt durch den Umrechnungsfaktor 9550, mit dem Ergebnis in Kilowatt. Diese Grundformel bildet die Basis jeder Antriebsauslegung.

Warum sind kritische Drehzahlen für lange oder flexible Wellen so wichtig?

Kritische Drehzahlen bestimmen, ab wann Resonanzen auftreten und zum Versagen führen können, und sollten bei jeder flexiblen oder lang schlanken Welle frühzeitig berechnet werden. Ohne diese Prüfung besteht das Risiko struktureller Schäden bereits nach kurzer Betriebsdauer.

Welche Normen sind für die Getriebe- und Wellenberechnung relevant?

Wichtige Normen sind ISO 6336 für Stirnräder, ISO 10300 für Kegelräder und ISO 281 für die Wälzlager-Lebensdauer; DIN 743 ergänzt diese für den Tragfähigkeitsnachweis von Wellen und Achsen. Die Einhaltung dieser Normen ist Voraussetzung für reproduzierbare Qualitäts- und Sicherheitsnachweise.
