Arten von flexiblen Wellen: Lösungen für moderne Maschinen

3 April 2026

TL;DR:

Die Wahl der passenden flexiblen Welle hängt von Drehmoment, Drehzahl und Medienbeständigkeit ab.

Verschiedene Typen wie Universalwellen, Low-Torsion- oder High-Torque-Wellen sind für spezifische Anwendungen geeignet.

Spezialausführungen wie rostfreie, Hohl- und Spiralwellen erweitern die Einsatzmöglichkeiten erheblich.

Die Wahl der richtigen flexiblen Welle ist in automatisierten Fertigungsprozessen oft der Unterschied zwischen reibungslosem Betrieb und kostspieligen Stillständen. Entwicklungsteams im Maschinenbau stehen vor einer wachsenden Auswahl an Wellentypen, Ausführungen und Spezifikationen, die jeweils für unterschiedliche Anforderungen optimiert sind. Ob hohe Drehzahlen, enge Biegeradien oder aggressive Medien: Jede Anwendung stellt spezifische Anforderungen an Drehmoment, Flexibilität und Lebensdauer. Dieser Artikel liefert eine strukturierte Übersicht der wichtigsten Typen flexibler Wellen, benennt klare Auswahlkriterien und zeigt anhand praxisnaher Szenarien, welche Kombination für welchen Einsatz geeignet ist.

Inhaltsverzeichnis

Auswahlkriterien: Was macht eine flexible Welle ideal für Ihren Einsatz?
Universalwellen, Low-Torsion und High-Torque: Die wichtigsten Typen im Überblick
Spezialausführungen: Rostfreie, Hohl- und Spiralwellen
Vergleichstabelle: Typenflexibilität, Einsatzgrenzen und typische Anwendungen
Praxisbeispiele: Typische Einsatzszenarien und empfohlene Kombinationen
Unser Fazit: So wählen Sie die perfekte Welle für Ihr Projekt
Flexible Wellenlösungen für Ihr nächstes Engineering-Projekt
Häufige Fragen zu flexiblen Wellen

Wichtige Erkenntnisse

Punkt	Details
Vielfalt der Typen	Flexible Wellen gibt es in vielen Varianten, jede mit spezifischen Stärken für unterschiedliche Anwendungen.
Auswahl nach Kriterien	Die Wahl hängt von Drehmoment, Biegeradius, Drehzahl und Einbauumgebung ab.
Vergleich erleichtert Entscheidung	Eine tabellarische Gegenüberstellung hilft, schnell die richtige Welle auszuwählen.
Praxis entscheidet	Praxisnahe Beispiele zeigen, in welchen Szenarien welche Typen optimal funktionieren.

Auswahlkriterien: Was macht eine flexible Welle ideal für Ihren Einsatz?

Nachdem die Relevanz der Wellenauswahl klar ist, müssen zentrale technische Kriterien systematisch bewertet werden. Eine fundierte Entscheidung beginnt nicht mit dem Produktkatalog, sondern mit einer genauen Analyse der Betriebsbedingungen.

Das Drehmoment ist das erste und wichtigste Kriterium. Feine Präzisionsanwendungen wie Positioniersysteme erfordern geringe, gleichmäßige Drehmomente, während Antriebe für schwere Komponenten hohe Lastspitzen tolerieren müssen. Eine Unterdimensionierung führt zu Torsionsfehlern und vorzeitigem Verschleiß. Eine Überdimensionierung erhöht unnötig Gewicht und Kosten.

Die Maximaldrehzahl bestimmt, welche Wellenkonstruktion überhaupt in Frage kommt. Anwendungen mit mehr als 20.000 U/min erfordern speziell ausgelegte Kerne und präzise Lagerung, um Schwingungen zu vermeiden. Gleichzeitig beeinflusst die Betriebstemperatur die Materialwahl: Bei erhöhten Temperaturen oder aggressiven Kühlmitteln sind Sonderwerkstoffe notwendig.

Der Einbauraum ist oft der limitierende Faktor in kompakten Maschinen. Relevante Parameter sind der minimale Biegeradius, die verfügbare Länge und die Kupplungsgeometrie an beiden Enden. Flexible Wellen übertragen Drehmoment um Ecken, minimieren Stöße, ermöglichen hohe Geschwindigkeit und kleine Biegeradien, was sie für beengte Bauräume besonders geeignet macht.

Weitere Auswahlkriterien im Überblick:

Medienbeständigkeit: Öl, Wasser, Säuren oder Reinigungsmittel erfordern korrosionsbeständige Werkstoffe oder Schutzummantelungen
Lebensdauer und Wartungsbedarf: Hochzyklische Anwendungen verlangen robuste Kernkonstruktionen mit langen Wartungsintervallen
Sicherheitsanforderungen: Relevante ISO-Normen und Maschinenrichtlinien müssen von Beginn an in die Auslegung einfließen
Kupplungskompatibilität: Genormte oder kundenspezifische Enden beeinflussen die Integrationskomplexität
Schutzmantel: Ummantelungen aus Kunststoff oder Metall schützen vor mechanischer Beschädigung und Medienkontakt

Die Vorteile flexibler Wellen gegenüber starren Antrieben zeigen sich besonders dort, wo Montagefreiheit und Schwingungsdämpfung gefordert sind.

Profi-Tipp: Erstellen Sie vor der Typenauswahl eine Anforderungsmatrix mit Gewichtung der Kriterien. So lassen sich Kompromisse zwischen Drehzahl, Drehmoment und Bauraum transparent und nachvollziehbar dokumentieren.

Universalwellen, Low-Torsion und High-Torque: Die wichtigsten Typen im Überblick

Mit klaren Auswahlkriterien im Blick folgt nun ein strukturierter Überblick über die gängigsten Wellenarten. Jeder Typ hat ein spezifisches Leistungsprofil, das ihn für bestimmte Anwendungen prädestiniert und für andere ungeeignet macht.

Universalwellen sind der Allrounder im Produktspektrum. Sie decken mittlere Drehzahlen und Drehmomente ab, sind kompakt gebaut und in zahlreichen Standardlängen verfügbar. Für allgemeine Fertigungsaufgaben wie Entgraten, Schleifen oder Polieren bieten sie ein ausgewogenes Verhältnis aus Leistung, Flexibilität und Wirtschaftlichkeit. Ihre breite Verfügbarkeit macht sie zur ersten Wahl bei Neuauslegungen ohne extreme Anforderungen.

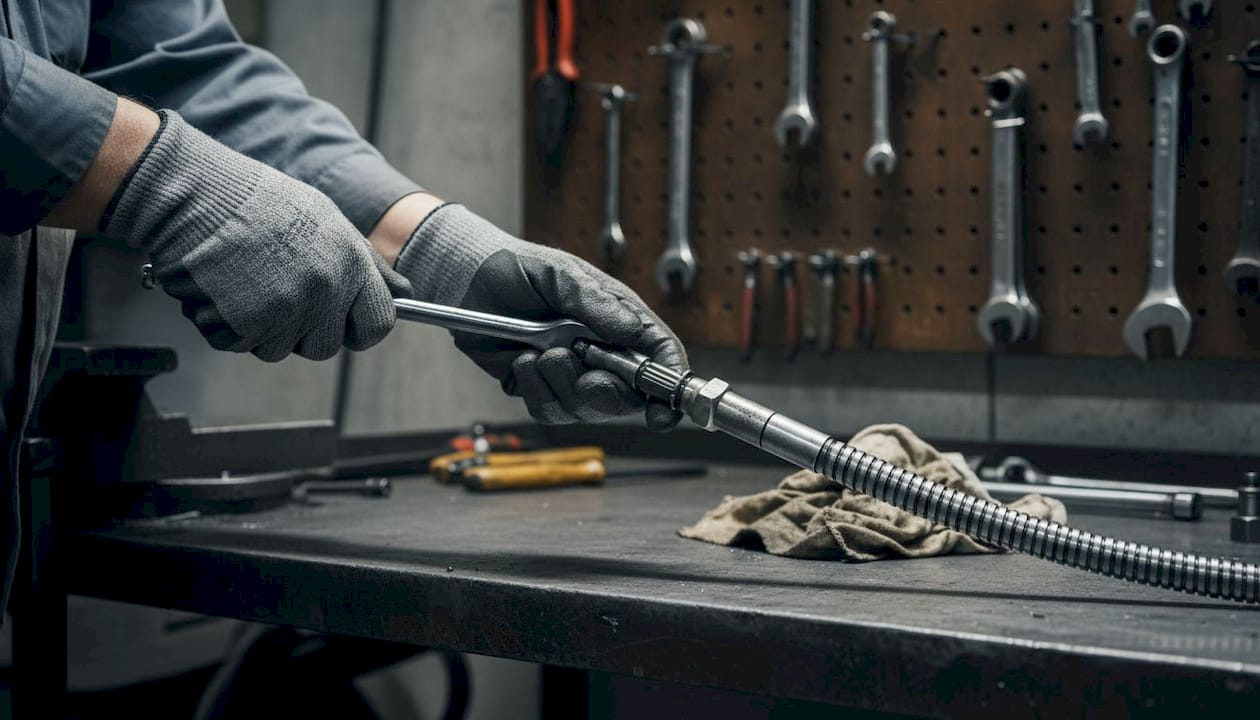

Hände setzen eine universelle flexible Welle zusammen

Low-Torsion-Wellen sind auf minimale Verdrehung unter Last ausgelegt. Sie eignen sich besonders für Mess, Positionier und Regelanwendungen, bei denen der Winkelversatz zwischen Antrieb und Abtrieb exakt kontrolliert werden muss. In automatisierten Montageprozessen, wo Schraubmomente präzise eingehalten werden müssen, sind diese Wellen unverzichtbar.

High-Torque-Wellen übertragen hohe Drehmomente bei vergleichsweise geringen Drehzahlen. Sie kommen dort zum Einsatz, wo schwere Komponenten angetrieben oder hohe Widerstandsmomente überwunden werden müssen, beispielsweise in Ventilsteuerungen oder Förderanlagen.

High-Speed-Wellen sind für Drehzahlen bis 50.000 U/min ausgelegt und dabei dennoch flexibel verlegbar. Sie werden bevorzugt in Schleif, Fräs und Graviermaschinen eingesetzt, wo hohe Schnittgeschwindigkeiten bei gleichzeitig kompaktem Aufbau gefordert sind.

Universal, geringe Torsion, High-Torque und High-Speed sowie Spezialvarianten bieten unterschiedliche Stärken je nach Anwendung. Die Typauswahl entscheidet maßgeblich über Prozesssicherheit und Standzeit.

Ein direkter Vergleich starrer vs. flexibler Wellen zeigt, dass flexible Wellen in vielen modernen Maschinenkonzepten konstruktive Vorteile bieten, die starre Antriebsstränge nicht erreichen. Für einen tieferen Einblick in konkrete Fertigungsanwendungen empfiehlt sich ein Blick auf flexible Wellen in der Fertigung.

Profi-Tipp: In modularen Maschinenkonzepten lassen sich verschiedene Wellentypen kombinieren. Ein High-Speed-Kern mit Low-Torsion-Abschnitt ermöglicht sowohl hohe Drehzahlen als auch präzise Positionierung innerhalb eines einzigen Antriebsstrangs.

Spezialausführungen: Rostfreie, Hohl- und Spiralwellen

Neben Standardtypen spielen Spezialausführungen bei besonderen Anforderungen eine entscheidende Rolle. Sie erschließen Einsatzbereiche, die mit konventionellen Wellen nicht realisierbar wären.

Rostfreie Flexwellen bestehen aus nichtrostendem Stahl oder speziellen Legierungen. Sie sind wartungsarm, beständig gegen Reinigungsmittel und Desinfektionslösungen und erfüllen die hygienischen Anforderungen der Lebensmittel und Pharmaindustrie. Rostfreie Varianten für Medizin und Lebensmittel, Hohlachsen für Kabelintegration sowie spezielle Drahtgeflechte für extreme Bedingungen erweitern das Einsatzspektrum erheblich.

Hohlwellen ermöglichen die Integration elektrischer Leitungen, Glasfaserkabel oder Sensorsignalleitungen durch den Wellenkern. Das ist besonders relevant in Roboterarmen, medizinischen Geräten oder Prüfanlagen, wo Signale und Antriebskraft über denselben Pfad geführt werden müssen. Die Hohlkonstruktion spart Bauraum und reduziert den Verkabelungsaufwand erheblich.

Spiralwellen übertragen komplexe Bewegungen und eignen sich für Anwendungen, bei denen neben Rotation auch axiale Kräfte aufgenommen werden müssen. Ihre Bauweise erlaubt besonders enge Biegeradien und ist in engen Maschinengehäusen vorteilhaft.

Typische Einsatzfelder für Spezialausführungen:

Lebensmittelverarbeitung: Rostfreie Wellen mit FDA-konformen Schutzmänteln
Pharmaindustrie: Vollständig reinigbare Ausführungen für Sterilbereiche
Medizintechnik: Hohlwellen für Endoskopie und minimalinvasive Instrumente
Prüftechnik: Hohlwellen mit integrierter Sensorik für In-Prozess-Messungen
Petrochemie: Speziallegierungen für aggressive Medien und hohe Temperaturen

Einen strukturierten Vergleich führender Spezialwellen bietet eine weiterführende Übersicht mit Benchmarks und Anwendungsbeispielen.

Profi-Tipp: Die Kombination einer rostfreien Spezialwelle mit einem Universalkern im selben Antriebsstrang ist technisch möglich und sinnvoll, wenn nur ein Abschnitt korrosiven Medien ausgesetzt ist. Das reduziert Kosten ohne Abstriche bei der Beständigkeit.

Vergleichstabelle: Typenflexibilität, Einsatzgrenzen und typische Anwendungen

Nach den Einzelportraits bietet die folgende Tabelle einen direkten Vergleich zur schnellen Einschätzung. Entwickler können so auf einen Blick erkennen, welcher Typ die Anforderungen ihrer Anwendung am besten erfüllt.

Wellentyp	Max. Drehmoment	Max. Drehzahl	Flexibilität	Medienbeständigkeit	Typische Anwendungen
Universalwelle	Mittel	Mittel	Hoch	Standard	Entgraten, Schleifen, Polieren
Low-Torsion	Mittel	Mittel	Mittel	Standard	Positionierung, Messtechnik
High-Torque	Hoch	Niedrig	Mittel	Standard	Ventilsteuerung, Förderanlagen
High-Speed	Niedrig bis mittel	Bis 50.000 U/min	Sehr hoch	Standard	Gravieren, Fräsen, Schleifen
Rostfreie Welle	Mittel	Mittel	Hoch	Sehr hoch	Lebensmittel, Pharma, Medizin
Hohlwelle	Mittel	Mittel	Hoch	Hoch	Robotik, Prüftechnik, Medizin
Spiralwelle	Mittel	Niedrig	Sehr hoch	Standard	Enge Räume, Sonderkinematiken

Bei Benchmarks zeigt sich: BIAX bis 50.000 U/min und über 100 Millionen Betriebszyklen sowie Suhner mit hoher Langlebigkeit setzen Maßstäbe im industriellen Einsatz. Diese Kennzahlen sind entscheidend für die Bewertung der Gesamtbetriebskosten.

Die Tabelle verdeutlicht auch die Kombinationsmöglichkeiten: Anwendungen mit wechselnden Anforderungen entlang des Antriebsstrangs profitieren von hybriden Konfigurationen. Für maßgeschneiderte Einsatzbereiche und spezifische Auslegungsszenarien stehen weiterführende Ressourcen zur Verfügung. Wer die Effizienzsteigerung durch Flexwellen im Detail verstehen möchte, findet dort fundierte technische Erläuterungen.

Einsatzgrenzen sind ebenso wichtig wie Leistungsdaten. Eine High-Speed-Welle verliert ihre Vorteile bei dauerhaft hohen Drehmomenten, während eine High-Torque-Welle bei hohen Drehzahlen überhitzt. Die Tabelle zeigt diese Grenzen klar und verhindert Fehldimensionierungen.

Praxisbeispiele: Typische Einsatzszenarien und empfohlene Kombinationen

Nach dem theoretischen Vergleich folgt die Umsetzung im realen Maschinenbau. Konkrete Szenarien zeigen, wie Wellentypen in der Praxis kombiniert und eingesetzt werden.

Ventilsteuerung in Prozessanlagen: High-Torque-Wellen übertragen das notwendige Drehmoment zuverlässig über mehrere Meter, auch durch enge Kabelschächte. Wo zusätzlich Rückmeldung über die Ventilstellung erforderlich ist, ergänzt ein Low-Torsion-Abschnitt die Anordnung für präzise Positionssignale.
Windkraftanlagen: Die Kombination aus steifen Abschnitten für hohe Lastübertragung und flexiblen Wellen für die Verbindung zu Nebenantrieben ermöglicht wartungsarme Konstruktionen auch in beengten Gondeln. Die Schwingungsdämpfung flexibler Wellen schützt dabei empfindliche Sensorik.
Blasfolienanlagen: Hier sind korrosionsgeschützte Spezialtypen gefragt, da Kühlwasser und Prozesschemikalien dauerhaft auf die Antriebskomponenten einwirken. Rostfreie Flexwellen mit geeigneten Schutzmänteln verlängern die Standzeit erheblich gegenüber Standardausführungen.
Industrielle Schleif und Graviermaschinen: High-Speed-Wellen mit kompaktem Biegeradius ermöglichen die Bearbeitung schwer zugänglicher Werkstückbereiche. Anwendungen wie Ventilsteuerung, Kühlsysteme und Blasfolienextrusion zeigen die Bandbreite möglicher Einsatzfelder.
Medizintechnik und Labortechnik: Hohlwellen mit integrierter Signalleitung reduzieren den Platzbedarf in miniaturisierten Geräten. Die Kombination aus Antrieb und Datenübertragung über eine einzige Welle vereinfacht die Konstruktion und erhöht die Zuverlässigkeit.

Für einen strukturierten Workflow für präzise Bearbeitung mit flexiblen Wellen stehen praxisorientierte Anleitungen zur Verfügung.

Profi-Tipp: Keinen Wellentyp pauschal bevorzugen. Die Anwendung entscheidet. Ein Typ, der in einer Anlage optimal funktioniert, kann in einer anderen mit leicht veränderten Parametern versagen. Immer die spezifischen Betriebsbedingungen als Ausgangspunkt nehmen.

Unser Fazit: So wählen Sie die perfekte Welle für Ihr Projekt

Erfahrene Konstrukteure wissen: Die beste Lösung ist selten ein einzelner Wellentyp, sondern ein durchdachtes Baukastenprinzip. Wer von Anfang an plant, verschiedene Typen zu kombinieren, maximiert Lebensdauer, Prozesssicherheit und Wartungsfreundlichkeit gleichzeitig.

Ein weit verbreiteter Irrtum ist die Annahme, starre Wellen seien grundsätzlich zuverlässiger als flexible. Dieser Gedanke stammt aus veralteten Konstruktionskonzepten. Moderne flexible Wellen erreichen Standzeiten und Präzisionswerte, die starre Antriebe in vielen Anwendungen nicht übertreffen können. Die Biegsamkeit im Maschinenbau ist kein Kompromiss, sondern ein konstruktiver Vorteil.

Der entscheidende Schritt ist die anwendungsspezifische Auslegung. Standardisierte Lösungen von der Stange funktionieren für Standardaufgaben. Sobald Drehzahl, Drehmoment, Bauraum oder Medienbeständigkeit außergewöhnliche Anforderungen stellen, zahlt sich eine individualisierte Konfiguration langfristig aus. Wer diesen Schritt früh im Entwicklungsprozess geht, vermeidet kostspielige Nachbesserungen in der Serienproduktion.

Flexible Wellenlösungen für Ihr nächstes Engineering-Projekt

Wenn Sie die passende Wellenlösung für Ihre spezifische Anwendung identifizieren möchten, bietet BIAX Flexwellen fundierte Unterstützung. Der Leitfaden zur Wellenwahl führt strukturiert durch alle relevanten Auslegungsschritte. Konkrete Praxisbeispiele für Antriebslösungen zeigen, wie Ingenieurteams vergleichbare Herausforderungen gelöst haben. Wer die Vorteile für industrielle Anwendungen im Detail bewerten möchte, findet dort technische Spezifikationen und Vergleichsdaten. Für individuelle Beratung zu Drehmoment, Drehzahl, Kupplungsdesign und Sonderausführungen steht das Expertenteam von BIAX direkt zur Verfügung.

Häufige Fragen zu flexiblen Wellen

Welche Vorteile bieten flexible Wellen gegenüber starren Wellen?

Flexible Wellen übertragen Drehmoment um Ecken und minimieren mechanische Stöße, was sie ideal für enge Bauräume und schwingungsempfindliche Anwendungen macht. Sie erlauben zudem mehr Montagefreiheit und vereinfachen den Austausch im Servicefall.

Welche flexible Wellenart eignet sich für hohe Drehzahlen?

High-Speed-Modelle sind für bis zu 50.000 U/min ausgelegt und bleiben dabei flexibel verlegbar. Sie sind die erste Wahl für Schleif, Gravier und Fräsanwendungen mit hohen Schnittgeschwindigkeiten.

Für welche Branchen sind rostfreie flexible Wellen empfehlenswert?

Rostfreie Varianten für medizinische und lebensmitteltechnische Anwendungen sind besonders in der Lebensmittel, Medizin und Pharmaindustrie empfohlen, da sie Korrosionsschutz und hygienisches Design vereinen.

Wie lange ist die Lebensdauer von flexiblen Wellen im industriellen Einsatz?

Moderne flexible Wellen erreichen über 100 Millionen Betriebszyklen, abhängig von Wellentyp, Betriebsbedingungen und Wartungsintervallen. Regelmäßige Inspektion und korrekte Auslegung sind entscheidend für maximale Standzeit.
