Leitfaden flexible Antriebswellen auswählen für Maschinen
4 Februar 2026Die Auswahl einer individuellen flexiblen Antriebswelle kann den Unterschied zwischen reibungsloser Präzision und ungeplanten Ausfallzeiten ausmachen. Entwicklungsingenieure in Deutschland, Österreich und der Schweiz stehen vor der Herausforderung, dass jede Maschine zur Oberflächenveredelung ganz eigene Anforderungen an Drehmoment, Bewegungsfreiheit und Umgebungsbedingungen stellt. Wer die Analyse von Maschinenanforderungen systematisch angeht, schafft die optimale Grundlage für langfristige Effizienz und zuverlässige Produktionsabläufe.
Inhaltsverzeichnis
- Schritt 1: Analysieren Sie die Maschinenanforderungen
- Schritt 2: Bestimmen Sie technische Kennwerte und Umgebungsbedingungen
- Schritt 3: Wählen Sie den passenden Schafttyp und die richtige Konfiguration
- Schritt 4: Validieren Sie Kompatibilität mit Kupplungen und Schnittstellen
- Schritt 5: Überprüfen Sie das Ergebnis durch Simulation und Test

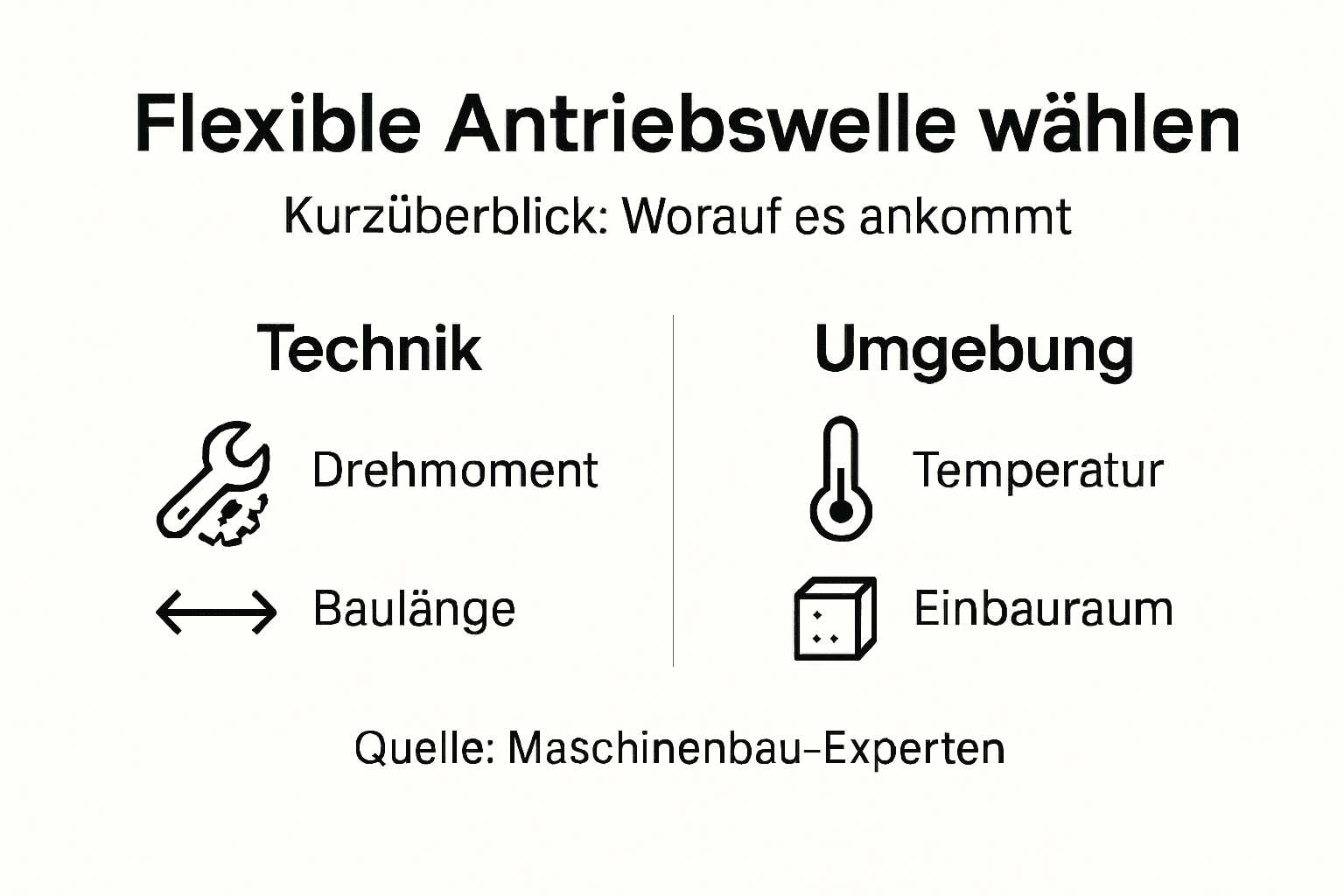

Schnellübersicht
| Wichtiger Punkt | Erklärung |
|---|---|
| 1. Präzise Maschinenanalyse | Eine detaillierte Analyse der Maschinenanforderungen ist entscheidend für die Leistungsfähigkeit der Antriebswellen. |
| 2. Technische Kennwerte definieren | Die exakten technischen Eigenschaften und Umgebungsbedingungen bestimmen die Auswahl der richtigen Antriebswelle. |
| 3. Richtigen Schafttyp wählen | Die Auswahl des passenden Schafttyps beeinflusst die Effizienz und Zuverlässigkeit der Antriebslösung direkt. |
| 4. Kompatibilität prüfen | Eine gründliche Überprüfung der Schnittstellen sorgt für einen reibungslosen Betrieb der Antriebssysteme. |
| 5. Validierung durch Tests | Simulationen und Tests sind notwendig, um die Belastbarkeit und Stabilität der Antriebswelle sicherzustellen. |
Schritt 1: Analysieren Sie die Maschinenanforderungen
Bei der Auswahl flexibler Antriebswellen spielen präzise Maschinenanalysen eine entscheidende Rolle. Die sorgfältige Untersuchung Ihrer Maschinenbedingungen bestimmt letztendlich die Leistungsfähigkeit und Zuverlässigkeit Ihrer Antriebssysteme.
Für eine erfolgreiche Analyse müssen Sie folgende Kernaspekte berücksichtigen:
- Drehmomentanforderungen: Ermitteln Sie die exakten Kraftübertragungsbedürfnisse
- Rotationsgeschwindigkeiten: Definieren Sie den benötigten Drehzahlbereich
- Räumliche Einschränkungen: Bewerten Sie verfügbare Einbausituationen
- Umgebungsbedingungen: Berücksichtigen Sie Temperatur- und Verschmutzungsgrade
Die Analyse von Maschinenanforderungen erfordert eine systematische Herangehensweise. Technische Parameter wie Steifigkeit, Biegewinkel und Belastungsgrenzen müssen sorgfältig evaluiert werden, um die optimale flexible Antriebswelle zu identifizieren.
Zusätzlich sind folgende Bewertungskriterien entscheidend:
- Ermittlung der Bewegungsfreiheitsgrade
- Analyse der Lastbedingungen
- Bestimmung der Endeffektoraufgaben
Die präzise Analyse der Maschinenanforderungen ist der Schlüssel zur Auswahl der perfekten flexiblen Antriebswelle.
Pro-Tipp: Dokumentieren Sie alle technischen Spezifikationen detailliert und konsultieren Sie einen Experten für komplexe Anforderungen.
Schritt 2: Bestimmen Sie technische Kennwerte und Umgebungsbedingungen
Nach der initialen Maschinenanalyse müssen Sie die spezifischen technischen Kennwerte und Umgebungsbedingungen präzise definieren. Dieser Schritt ist entscheidend für die Auswahl einer optimal funktionierenden flexiblen Antriebswelle.
Für eine umfassende Bewertung konzentrieren Sie sich auf folgende Kernparameter:
- Mechanische Belastungen: Drehmoment und Torsionsanforderungen
- Werkstoffauswahl: Korrosionsbeständigkeit und Materialverhalten
- Temperaturbeständigkeit: Einsatzspektrum und Umgebungstemperaturen
- Oberflächeneigenschaften: Verschleißfestigkeit und Reibungsverhalten
Die technischen Kennwerte für Antriebswellen umfassen komplexe Leistungsparameter. Normen wie EN 50598 definieren wichtige Kriterien für Energieeffizienz und Betriebspunktspezifikationen.
Bei der Bewertung sind nachfolgende Schritte zentral:
- Detaillierte Dokumentation der Leistungsparameter
- Analyse der Umgebungseinflüsse
- Vergleich mit industriellen Standardnormen
Die präzise Erfassung technischer Kennwerte entscheidet über Lebensdauer und Zuverlässigkeit Ihrer Antriebswelle.
Pro-Tipp: Konsultieren Sie Fachexperten für eine vollständige und korrekte technische Bewertung Ihrer spezifischen Maschinenkonfiguration.
Schritt 3: Wählen Sie den passenden Schafttyp und die richtige Konfiguration
Nach der Analyse der technischen Kennwerte geht es nun um die präzise Auswahl des optimalen Schafttyps für Ihre spezifische Maschinenkonfiguration. Die richtige Wahl entscheidet über Leistungsfähigkeit, Effizienz und Zuverlässigkeit Ihrer Antriebswelle.
Bei der Auswahl unterscheiden Sie zwischen verschiedenen Schafttypen:
- Starre Wellen: Ideal für hochbelastete Präzisionsanwendungen
- Biegsame Wellen: Perfekt für komplexe Einbausituationen
- Hohle Wellen: Geeignet für leichte Konstruktionen mit Durchführungsmöglichkeiten
Leichtbau-Antriebswellen aus faserverstärkten Kunststoffen bieten entscheidende Vorteile wie optimierte Steifigkeit und geringeres Gewicht. Die Konfiguration muss dabei exakt auf Ihre spezifischen Maschinenanforderungen abgestimmt werden.
Zur besseren Übersicht der Schafttypen und ihrer Einsatzgebiete folgt eine Vergleichstabelle:
| Schafttyp | Typische Anwendung | Hauptvorteil | Potenzialer Nachteil |
|---|---|---|---|
| Starre Welle | Präzisionsmaschinen | Hohe Steifigkeit | Geringe Flexibilität |
| Biegsame Welle | Komplexe Montagebereiche | Anpassbar an Geometrie | Begrenzte Leistung |
| Hohle Welle | Leichtbaukonstruktionen | Gewichtsvorteil, Innenführung | Weniger robust |
Bei der Konfigurationsauswahl berücksichtigen Sie:
- Erforderliche Drehmomentübertragung
- Verfügbarer Bauraum
- Umgebungsbedingungen
- Gewichtungsaspekte
Die passende Schaftkonfiguration ist mehr als eine technische Entscheidung – sie ist der Schlüssel zur Maschinenoptimierung.
Pro-Tipp: Lassen Sie sich von Fachexperten beraten, um die komplexen Wechselwirkungen zwischen Schafttyp und Maschinenkonfiguration vollständig zu verstehen.
Schritt 4: Validieren Sie Kompatibilität mit Kupplungen und Schnittstellen
Nach der Auswahl des passenden Schafttyps müssen Sie sicherstellen, dass Ihre flexible Antriebswelle perfekt mit den vorhandenen Kupplungen und Maschinenkomponenten harmoniert. Eine präzise Kompatibilitätsprüfung verhindert Funktionsstörungen und garantiert eine optimale Leistungsübertragung.
Bei der Validierung achten Sie auf folgende Kernaspekte:
- Drehmomentkapazität: Übereinstimmung der Kraftübertragungsfähigkeiten
- Fluchtungsgenauigkeit: Minimierung von Versatz und Unwucht
- Schwingungsdämpfung: Reduzierung von Vibrationen und Verschleiß
- Schnittstellen-Geometrie: Passgenauigkeit der Anschlüsse
Metallbalgkupplungen bieten besondere Vorteile für flexible Antriebswellen. Sie ermöglichen eine spielfreie, dennoch flexible Verbindung und gleichen Wellenverzug präzise aus.
Für eine erfolgreiche Kompatibilitätsprüfung empfehle ich folgende Schritte:
- Technische Zeichnungen der Kupplungen und Wellen vergleichen
- Toleranzen und Passungen vermessen
- Belastungsgrenzen dokumentieren
- Funktionstest unter Realbedingungen durchführen
Eine perfekte Schnittstellenkompatibilität ist der Schlüssel zu einem störungsfreien Maschinenbetrieb.
Pro-Tipp: Ziehen Sie einen Maschinenbauingenieur hinzu, um subtile Kompatibilitätsdetails zu überprüfen, die nicht sofort ersichtlich sind.
Schritt 5: Überprüfen Sie das Ergebnis durch Simulation und Test
Nach der sorgfältigen Auswahl und Konfiguration Ihrer Antriebswelle ist die abschließende Validierung durch Simulation und Test entscheidend. Dieser Schritt stellt sicher, dass Ihre Welle allen technischen Anforderungen und Belastungen standhält.
Im Simulationsprozess analysieren Sie kritische Aspekte:
- Mechanische Belastbarkeit: Prüfung der Materialverformung
- Dynamisches Verhalten: Analyse von Schwingungen und Resonanzen
- Lastverteilung: Untersuchung der Kraftübertragung
- Langzeitstabilität: Bewertung der Ermüdungsfestigkeit
Kinematische Modellsimulationen ermöglichen präzise Vorhersagen von Deformationen und Betriebsbelastungen. Dadurch können potenzielle Schwachstellen frühzeitig erkannt und korrigiert werden.
Für eine umfassende Validierung empfehle ich folgende Testschritte:
Die wichtigsten Prüfschritte und ihr Ziel werden in folgender Übersicht dargestellt:
| Prüfverfahren | Hauptziel | Typisches Ergebnis |
|---|---|---|
| Finite-Elemente-Simulation | Belastungen simulieren | Festigkeitsnachweis, Schwachstellenanalyse |
| Prototyp-Belastungstest | Verhalten im Realbetrieb prüfen | Praktische Validierung der Belastbarkeit |
| Zyklische Ermüdungsprüfung | Langzeitstabilität bewerten | Lebensdauervorhersage |
| Ergebnisdokumentation | Nachvollziehbarkeit und Vergleich | Verbesserungsmaßnahmen ableiten |
- Computergestützte Finite-Elemente-Simulation
- Prototyp-Belastungstest unter Realbedingungen
- Zyklische Ermüdungsprüfungen
- Dokumentation und Vergleich der Ergebnisse
Eine gründliche Simulation und Testphase ist die Versicherung gegen spätere Ausfälle und Produktivitätsverluste.
Pro-Tipp: Dokumentieren Sie jeden Testschritt detailliert, um präzise Rückschlüsse auf das Verhalten Ihrer Antriebswelle ziehen zu können.
