TL;DR:

• Falsche Drehzahleinstellungen verursachen vorzeitigen Wellenausfall durch Resonanz und Vibrationen.
• Die kritische Drehzahl ist die Eigenfrequenz der Welle, bei der Resonanzschwingungen auftreten.
• Sicherheitsabstände und genaue Berechnungen sind essenziell für langlebige und sichere Antriebswellen.

---

Falsche Drehzahleinstellungen sind eine der häufigsten, aber am wenigsten diskutierten Ursachen für vorzeitige Wellenausfälle in der industriellen Fertigung. Viele Konstrukteure wählen die Betriebsdrehzahl nach Erfahrungswerten oder Herstellerangaben, ohne die spezifischen Eigenfrequenzen ihrer Wellenkonfiguration zu berücksichtigen. Das Ergebnis: erhöhte Vibrationen, beschleunigter Lagerverschleiß und im schlimmsten Fall Ermüdungsbrüche, die ungeplante Stillstände verursachen. Besonders in Anwendungen wie Entgraten und Polieren, wo Antriebswellen unter wechselnden Lasten und engen Bauräumen arbeiten, ist die präzise Drehzahlauslegung entscheidend. Dieser Leitfaden erklärt, wie Sie die optimale RPM für Ihre Antriebswellen systematisch bestimmen und typische Fehler von Anfang an vermeiden.

Inhaltsverzeichnis

• Grundlagen: Was Bedeutet RPM bei Antriebswellen?
• Kritische Drehzahl: Resonanz, Schwingungen und Ermüdungsbruch Verstehen
• Berechnung und Praktische Methoden zur Bestimmung der Optimalen RPM
• Drehzahl-Optimierung: Balance von Produktivität und Lebensdauer
• Praxiserfahrung: Warum RPM-Verständnis in der Ingenieurspraxis oft unterschätzt wird
• Mehr zum Thema Antriebswellen: Lösungen, Beispiele und Beratung
• Häufig gestellte Fragen

Wichtige Erkenntnisse

Punkt	Details
Kritische RPM kennen	Wer die kritische Drehzahl berechnet, schützt Maschine und Investition vor Schwingungsschäden.
Sicherheitsabstand beachten	Ein Abstand von mindestens 1,5 zur kritischen RPM sichert störungsfreien Betrieb.
Produktivität vs. Standzeit	Mit optimaler Drehzahl erreichen Sie den besten Kompromiss zwischen Output und Lebensdauer.
Präzise Berechnung nutzen	Software und Erfahrungswerte helfen, die richtige RPM schnell zu bestimmen.

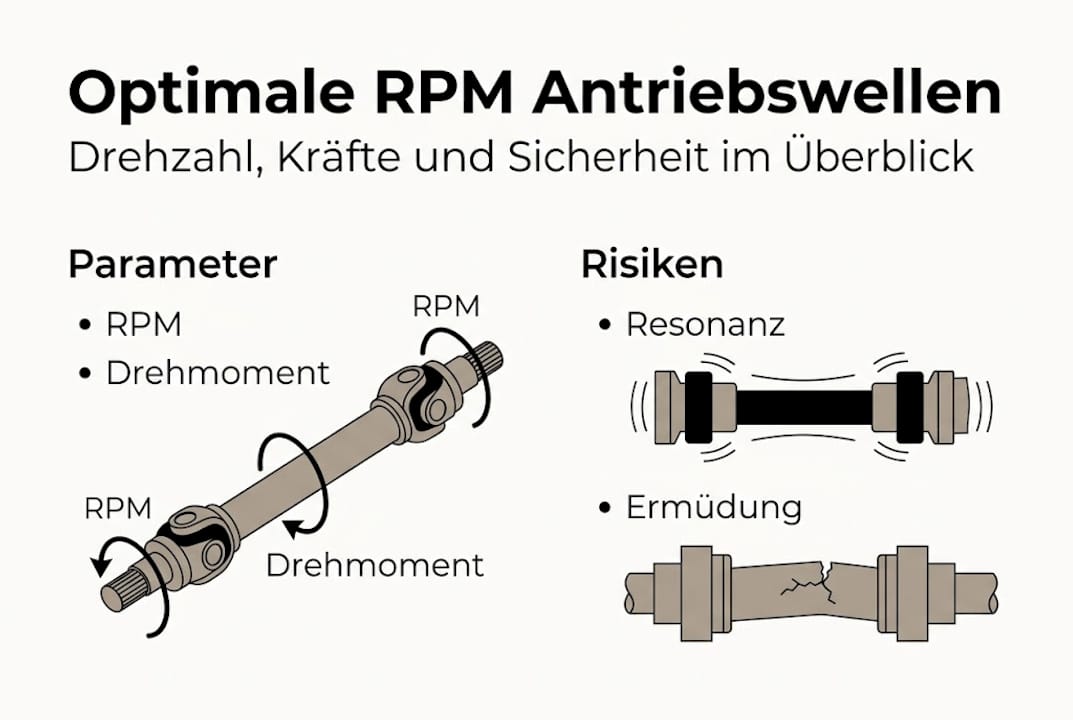

Grundlagen: Was Bedeutet RPM bei Antriebswellen?

RPM steht für Revolutions per Minute, also Umdrehungen pro Minute. Im Maschinenbau beschreibt dieser Wert, wie schnell sich eine Welle um ihre eigene Achse dreht. Klingt simpel. Ist es aber nicht, sobald Belastung, Geometrie und Lagerung ins Spiel kommen.

Bei Antriebswellen ist die Drehzahl kein isolierter Parameter. Sie bestimmt maßgeblich, welche Flieh- und Biegekräfte auf das Bauteil wirken. Mit steigender RPM wachsen diese Kräfte überproportional. Das bedeutet: Eine Verdopplung der Drehzahl führt nicht zur doppelten, sondern zur vierfachen dynamischen Belastung der Welle.

Der Einfluss auf Lebensdauer und Leistung ist deshalb erheblich. Zu hohe RPM erhitzen Lager, erzeugen Schwingungen und reduzieren die Standzeit deutlich. Zu niedrige RPM wiederum führen in Bearbeitungsanwendungen zu unzureichendem Materialabtrag, verlängerten Taktzeiten und schlechter Oberflächenqualität.

Typische RPM-Bereiche variieren je nach Anwendung stark:

• Entgraten und Schleifen: 3.000 bis 30.000 RPM, abhängig von Werkzeug und Material
• Polieren und Finishen: 1.500 bis 12.000 RPM für gleichmäßige Oberflächenbehandlung
• Schwere Zerspanung: 500 bis 5.000 RPM bei hohem Drehmomentbedarf
• Reinigungsanwendungen: 1.000 bis 8.000 RPM, oft mit variablen Lasten
• Flexible Antriebswellen in engen Bauräumen: 500 bis 20.000 RPM je nach Wellendurchmesser und Biegeradius

Entscheidend ist dabei nicht nur der absolute RPM-Wert, sondern das Verhältnis zur sogenannten kritischen Drehzahl. Die kritische RPM ist die Eigenfrequenz der Welle, bei der Resonanzschwingungen auftreten und zu Vibrationen, Lagerschäden sowie Ermüdungsbruch führen können. Wer diesen Wert nicht kennt, riskiert teure Folgeschäden.

Zusätzlich beeinflusst das übertragene Drehmoment die Wahl der Betriebsdrehzahl. Hohe Lasten bei gleichzeitig hoher Drehzahl erzeugen extreme Torsionsspannungen. Konstrukteure müssen daher immer das Zusammenspiel aus RPM, Drehmoment, Wellenlänge und Lagerabstand betrachten, nicht nur einen einzelnen Wert.

Kritische Drehzahl: Resonanz, Schwingungen und Ermüdungsbruch Verstehen

Die kritische Drehzahl ist der Punkt, an dem die Rotationsfrequenz der Welle mit ihrer mechanischen Eigenfrequenz übereinstimmt. In diesem Bereich tritt Resonanz auf. Die Welle beginnt, lateral auszulenken, und selbst kleine Unwuchten erzeugen enorme Kräfte.

„Unwuchtkräfte wachsen quadratisch mit RPM; Resonanz bei kritischer RPM verursacht Vibrationen, Lagerverschleiß und potenziellen Bruch." Was bei 1.000 RPM noch eine vernachlässigbare Unwucht ist, wird bei 4.000 RPM zur vierfach verstärkten Belastung.

Die Definition der kritischen Drehzahl beschreibt diesen Zustand präzise: Es handelt sich um die Eigenfrequenz des rotierenden Systems, bei der selbstverstärkende Schwingungen entstehen. Für Konstrukteure bedeutet das: Der Betrieb in der Nähe dieser Frequenz ist grundsätzlich zu vermeiden.

Welche Schäden entstehen konkret? Hier eine Übersicht typischer Fehlerbilder:

Symptom	Ursache	Folge
Erhöhte Lagertemperatur	Resonanzschwingungen	Vorzeitiger Lagerausfall
Sichtbare Wellenbiegung	Betrieb nahe kritischer RPM	Ermüdungsbruch
Unregelmäßige Geräusche	Unwucht bei hoher Drehzahl	Oberflächenschäden am Werkstück
Erhöhter Verschleiß an Kupplungen	Torsionsschwingungen	Drehmomentübertragungsverluste
Risse im Wellenquerschnitt	Dauerschwingbelastung	Totalausfall der Welle

Besonders kritisch: Viele Antriebswellen passieren beim Hochlaufen kurz die kritische Drehzahl. Das ist in der Regel unkritisch, solange dieser Bereich schnell durchfahren wird. Problematisch wird es, wenn der Betriebspunkt dauerhaft in der Nähe der Resonanzfrequenz liegt.

Die Sicherheitsaspekte von Antriebswellen umfassen deshalb immer auch eine Analyse der Eigenfrequenzen. Flexible Wellen bieten hier einen konstruktiven Vorteil: Durch ihre inhärente Dämpfung sind sie weniger anfällig für Resonanzspitzen als starre Wellen. Die Vorteile flexibler Wellen zeigen sich besonders in Anwendungen mit variablen Lasten und wechselnden Betriebspunkten.

Für die Praxis gilt: Der Betriebsdrehzahlbereich sollte mindestens 20 Prozent unterhalb oder 50 Prozent oberhalb der kritischen Drehzahl liegen. Alles dazwischen ist ein Risikobereich, der im Dauerbetrieb zu Schäden führt.

Berechnung und Praktische Methoden zur Bestimmung der Optimalen RPM

Die Berechnung der kritischen Drehzahl folgt bekannten Formeln aus der Rotordynamik. Für eine einfach gelagerte Welle gilt als Ausgangspunkt die Formel nach Rayleigh oder Dunkerley. Diese berücksichtigen Wellenmasse, Steifigkeit, Lagerabstand und Querschnittsgeometrie.

In der Praxis läuft die Bestimmung der optimalen Betriebsdrehzahl typischerweise in folgenden Schritten ab:

1. Geometrie und Material erfassen: Wellenlänge, Durchmesser, Werkstoff und Lagerabstände dokumentieren.
2. Massenverteilung bestimmen: Aufgebaute Komponenten wie Kupplungen, Werkzeugaufnahmen und Riemenscheiben einbeziehen.
3. Kritische Drehzahl berechnen: Analytisch oder per FEM-Simulation ermitteln.
4. Sicherheitsabstand festlegen: Experten empfehlen einen Sicherheitsfaktor von 1,5 als Mindestabstand zur kritischen RPM für störungsfreien Dauerbetrieb.
5. Betriebsdrehzahl validieren: Messung im realen Betrieb mit Schwingungsanalyse.
6. Dokumentation und Freigabe: Ergebnisse für Wartung und Instandhaltung festhalten.

Ein direkter Vergleich der verfügbaren Methoden zeigt deren Stärken und Grenzen:

Methode	Genauigkeit	Aufwand	Einsatzgebiet
Analytische Formel	Mittel	Gering	Einfache Wellenkonfigurationen
FEM-Simulation	Hoch	Hoch	Komplexe Geometrien, kritische Anwendungen
Daumenregel (n_krit x 1,5)	Niedrig	Sehr gering	Erste Abschätzung, Standardanwendungen
Experimentelle Messung	Sehr hoch	Sehr hoch	Validierung, Sonderkonstruktionen

Die Wahl der Methode hängt vom Risikopotenzial der Anwendung ab. Für Flexwellen im Maschinenbau genügen bei Standardkonfigurationen analytische Abschätzungen kombiniert mit Erfahrungswerten. Bei kundenspezifischen Sonderlösungen empfiehlt sich eine FEM-gestützte Analyse.

Bei der Antriebswellen-Auswahl spielen außerdem Fehlertoleranzen eine wichtige Rolle. Fertigungstoleranzen, Montagespiel und Temperatureinflüsse können die tatsächliche kritische Drehzahl gegenüber dem Berechnungswert verschieben. Ein zusätzlicher Sicherheitspuffer von 10 bis 15 Prozent ist deshalb praxisüblich.

Profi-Tipp: Planen Sie Lagerstellen und Kerbradien am Bauteil von Anfang an bewusst ein. Scharfe Kerben und eng tolerierte Lagersitze sind Schwachstellen, die die Eigenfrequenz absenken und die Ermüdungsfestigkeit reduzieren. Die technischen Anforderungen an Flexwellen berücksichtigen diese Faktoren systematisch bei der Auslegung.

Drehzahl-Optimierung: Balance von Produktivität und Lebensdauer

Maximale RPM bedeutet nicht automatisch maximale Produktivität. Diese Gleichsetzung ist einer der häufigsten Denkfehler in der Praxis. Höhere Drehzahlen steigern zwar den Materialabtrag und verkürzen Bearbeitungszeiten, erhöhen aber gleichzeitig Verschleiß, Wärmeentwicklung und Schwingungsbelastung.

Die RPM-Optimierung balanciert Produktivität und Lebensdauer: Die kritische RPM wird per Rotordynamik berechnet, der Betrieb sollte mehr als das 1,5-fache der kritischen Drehzahl betragen, um Laufruhe zu gewährleisten. Wer diesen Bereich konsequent einhält, verlängert die Standzeit von Wellen und Lagern erheblich.

Typische Zielkonflikte bei der Drehzahloptimierung:

• Taktzeit vs. Standzeit: Höhere RPM reduzieren die Bearbeitungszeit, erhöhen aber den Werkzeugverschleiß und die Wartungsintervalle.
• Oberflächenqualität vs. Durchsatz: Niedrigere Drehzahlen liefern oft feinere Oberflächen, besonders beim Polieren.
• Energieverbrauch vs. Leistung: Höhere Drehzahlen erfordern mehr Antriebsleistung, was Betriebskosten steigert.
• Lärmemission vs. Produktivität: Resonanznahe Betriebspunkte erzeugen deutlich mehr Lärm und Vibrationen.

Für die Praxis empfehlen sich folgende Handlungsschritte zur Drehzahloptimierung:

• Betriebsdrehzahl zunächst 20 bis 30 Prozent unterhalb des theoretischen Maximums einstellen und schrittweise erhöhen.

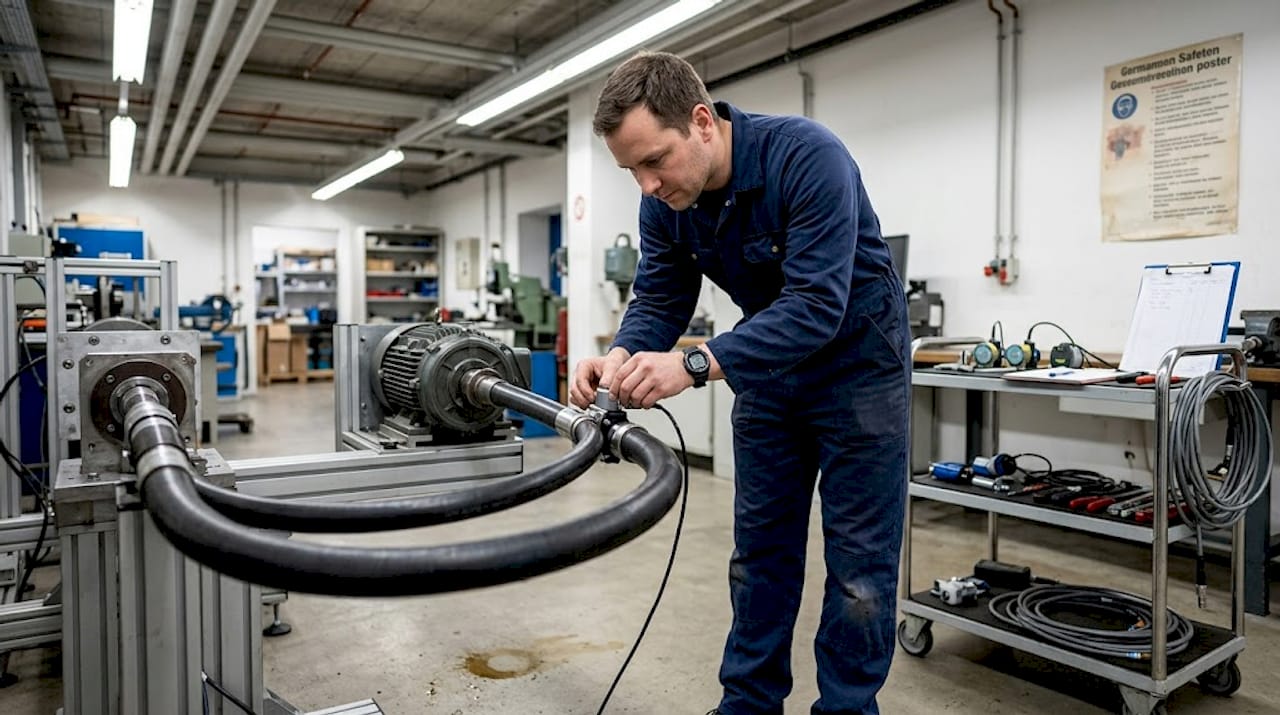

• Schwingungsüberwachung während des Einlaufbetriebs durchführen, um Resonanzbereiche zu identifizieren.
• Wartungsintervalle an die tatsächliche Betriebsdrehzahl anpassen, nicht pauschal nach Kalender.
• Temperatur an Lagerstellen kontinuierlich überwachen, da Temperaturanstieg ein frühes Warnsignal für Überbelastung ist.

Die Vorteile flexibler Antriebswellen zeigen sich bei der Drehzahloptimierung besonders deutlich. Flexible Wellen dämpfen Schwingungen inhärent und ermöglichen einen stabileren Betrieb über einen breiteren Drehzahlbereich. Das reduziert die Empfindlichkeit gegenüber Resonanzspitzen und vereinfacht die Auslegung erheblich.

Profi-Tipp: Nutzen Sie den Leitfaden zur Antriebswellenwahl als strukturierte Grundlage für die Drehzahlauslegung. Dort sind typische Betriebsbereiche, Sicherheitsfaktoren und Auswahlkriterien für verschiedene Anwendungsszenarien dokumentiert, was die Auslegungszeit erheblich verkürzt.

Ein oft übersehener Aspekt: Die optimale Betriebsdrehzahl kann sich im Laufe der Lebensdauer einer Anlage verschieben. Verschleiß an Lagern, Veränderungen der Massenverteilung durch Werkzeugwechsel oder thermische Ausdehnung bei Dauerbelastung beeinflussen die Eigenfrequenz. Regelmäßige Überprüfung und Anpassung der Betriebsparameter sind deshalb kein Luxus, sondern Notwendigkeit.

Praxiserfahrung: Warum RPM-Verständnis in der Ingenieurspraxis oft unterschätzt wird

In der täglichen Konstruktionsarbeit dominiert der Termindruck. Drehzahlauslegung wird dann zur Formsache: Herstellerangabe übernehmen, Sicherheitsfaktor pauschal ansetzen, fertig. Dass dabei die spezifische Eigenfrequenz der konkreten Wellenkonfiguration ignoriert wird, fällt erst auf, wenn die ersten Schäden auftreten.

Reale Schadensfälle zeigen ein klares Muster: Lagerschäden nach wenigen hundert Betriebsstunden, unerklärliche Vibrationen trotz korrekter Montage, Risse an Wellenschultern ohne erkennbare Überlastung. In fast allen Fällen lag die Ursache im Betrieb nahe der kritischen Drehzahl, die niemand berechnet hatte.

Die Lösung ist keine aufwendige Simulation für jedes Bauteil. Es geht um ein grundlegendes Verständnis der Rotordynamik und die Disziplin, kritische Drehzahlen zumindest analytisch abzuschätzen. Wer Leistung und Standzeit systematisch optimiert, spart langfristig erhebliche Kosten. Mehr Augenmerk auf Eigenfrequenzanalyse und Schwingungsüberwachung zahlt sich in jedem Produktionsumfeld aus.

Mehr zum Thema Antriebswellen: Lösungen, Beispiele und Beratung

Die richtige Drehzahlauslegung ist nur ein Aspekt einer erfolgreichen Antriebswellenkonfiguration. Wer tiefer einsteigen möchte, findet im Leitfaden Antriebswellen auswählen strukturierte Entscheidungshilfen für typische Maschinenbauanwendungen. Konkrete Anwendungsbeispiele für Antriebswellenlösungen zeigen, wie Konstrukteure in der Praxis optimale Konfigurationen realisiert haben. Für grundlegendes Orientierungswissen bietet das Praxiswissen zu industriellen Antriebswellen einen soliden Einstieg. Bei spezifischen Anforderungen, ungewöhnlichen Geometrien oder anspruchsvollen Betriebsbedingungen steht das Engineering-Team von BIAX Flexwellen für eine individuelle Beratung zur Verfügung.

Häufig gestellte Fragen

Was passiert, wenn die kritische Drehzahl einer Antriebswelle überschritten wird?

Bei Überschreiten der kritischen RPM treten starke Vibrationen auf, die zu erhöhten Lagerschäden und Ermüdungsbrüchen durch Resonanz führen. Im Dauerbetrieb nahe der Eigenfrequenz ist ein Totalausfall der Welle möglich.

Wie kann ich die optimale Betriebsdrehzahl für eine Antriebswelle bestimmen?

Nutzen Sie Rotordynamik-Berechnung und wählen Sie einen Sicherheitsabstand von mindestens 1,5-fach zur kritischen RPM. Validieren Sie das Ergebnis durch Schwingungsmessung im realen Betrieb.

Welche Folgen hat eine zu niedrige Drehzahl bei Entgrat- und Polierprozessen?

Zu niedrige RPM führen zu unzureichendem Materialabtrag, verlängerten Bearbeitungszeiten und schlechter Oberflächenqualität. Besonders beim Entgraten entstehen dabei unvollständige Ergebnisse, die Nacharbeit erfordern.

Wie wirken sich Unwuchten auf die Drehzahl aus?

Unwuchtkräfte steigen quadratisch mit der RPM und können schon bei mittleren Drehzahlen zu gefährlichen Schwingungen führen. Selbst kleine Fertigungsungenauigkeiten werden bei hohen Drehzahlen zu signifikanten Belastungen.
