Definition Antriebswelle: Flexibilität und Leistung
9 März 2026
Moderne flexible Antriebswellen übertragen Drehmomente von mehr als 500 Nm, entgegen weitverbreiteter Annahmen. Diese Leistungsfähigkeit macht sie zu unverzichtbaren Komponenten für Antriebslösungen in beengten Einbausituationen. Der vorliegende Artikel definiert Antriebswellen präzise, erläutert Konstruktionsprinzipien und vergleicht verschiedene Bauarten systematisch.
Inhaltsverzeichnis
- Wesentliche Erkenntnisse zur Definition und Anwendung flexibler Antriebswellen
- Grundlagen: Was ist eine Antriebswelle?
- Konstruktions- und Materialprinzipien flexibler Antriebswellen
- Typen und Bauarten von Antriebswellen im Vergleich
- Häufige Missverständnisse und technische Herausforderungen
- Integration und Auswahl flexibler Antriebswellen in der Praxis
- Mehr erfahren: Flexible Antriebswellen optimal auswählen und einsetzen
Wesentliche Erkenntnisse zur Definition und Anwendung flexibler Antriebswellen
| Punkt | Details |
|---|---|
| Drehmomentübertragung | Antriebswellen übertragen Drehmomente flexibel trotz beengter Einbausituationen und ermöglichen Winkelabweichungen bis 45 Grad. |
| Materialeinfluss | Material- und Konstruktionswahl bestimmen Leistungsfähigkeit, Lebensdauer sowie Verschleißfestigkeit maßgeblich. |
| Bauartenunterschiede | Flexible Wellentypen unterscheiden sich grundlegend in Flexibilität, Belastbarkeit und spezifischen Einsatzgebieten. |
| Verschleißursachen | Hauptursachen sind Überlastung und mangelnde Schmierung, nicht normale Nutzung wie häufig angenommen. |
| Auswahlkriterien | Praxisnahe Auswahl berücksichtigt Drehmoment, Biegewinkel, Drehzahl sowie verfügbaren Einbauplatz systematisch. |
Grundlagen: Was ist eine Antriebswelle?
Eine Antriebswelle ist ein mechanisches Verbindungselement zur Übertragung von Drehmomenten zwischen Antrieb und Abtrieb. Die Grundfunktion besteht in der kraftschlüssigen Drehmomentübertragung bei teilweise wechselnder räumlicher Ausrichtung. Im Maschinenbau unterscheiden Ingenieure zwischen starren und flexiblen Antriebswellen mit verschiedenen Einsatzgebieten.
Starre Wellen eignen sich für direkte Verbindungen ohne Winkelabweichung. Flexible Wellen erlauben Winkelabweichungen und Biegungen ohne nennenswerten Leistungsverlust. Diese Eigenschaft macht sie zur optimalen Lösung für beengte Einbausituationen, wo konventionelle starre Kupplungen an ihre Grenzen stoßen.
Typische Anwendungen finden sich in Entgratungs-, Polier- und Schleifprozessen. Antriebswellen übertragen Drehmomente von mehreren tausend Newtonmetern zuverlässig in industriellen Fertigungsumgebungen. Drehmomentbereiche reichen von wenigen Newtonmetern bei Präzisionsanwendungen bis zu mehreren hundert Newtonmetern bei Schwerlastbearbeitung.
Wichtige Charakteristika umfassen:
- Übertragung rotierender Bewegungen über variable Distanzen
- Ausgleich von Achsversätzen und Winkelabweichungen
- Kraftschlüssige Verbindung ohne mechanische Verluste
- Anpassung an räumliche Gegebenheiten durch Biegsamkeit
Profi-Tipp: Bei der Planung sollten Ingenieure stets einen Sicherheitsfaktor von mindestens 1,5 für das maximale Betriebsdrehmoment einkalkulieren, um Ermüdungserscheinungen zu minimieren.
Konstruktions- und materialprinzipien flexibler antriebswellen

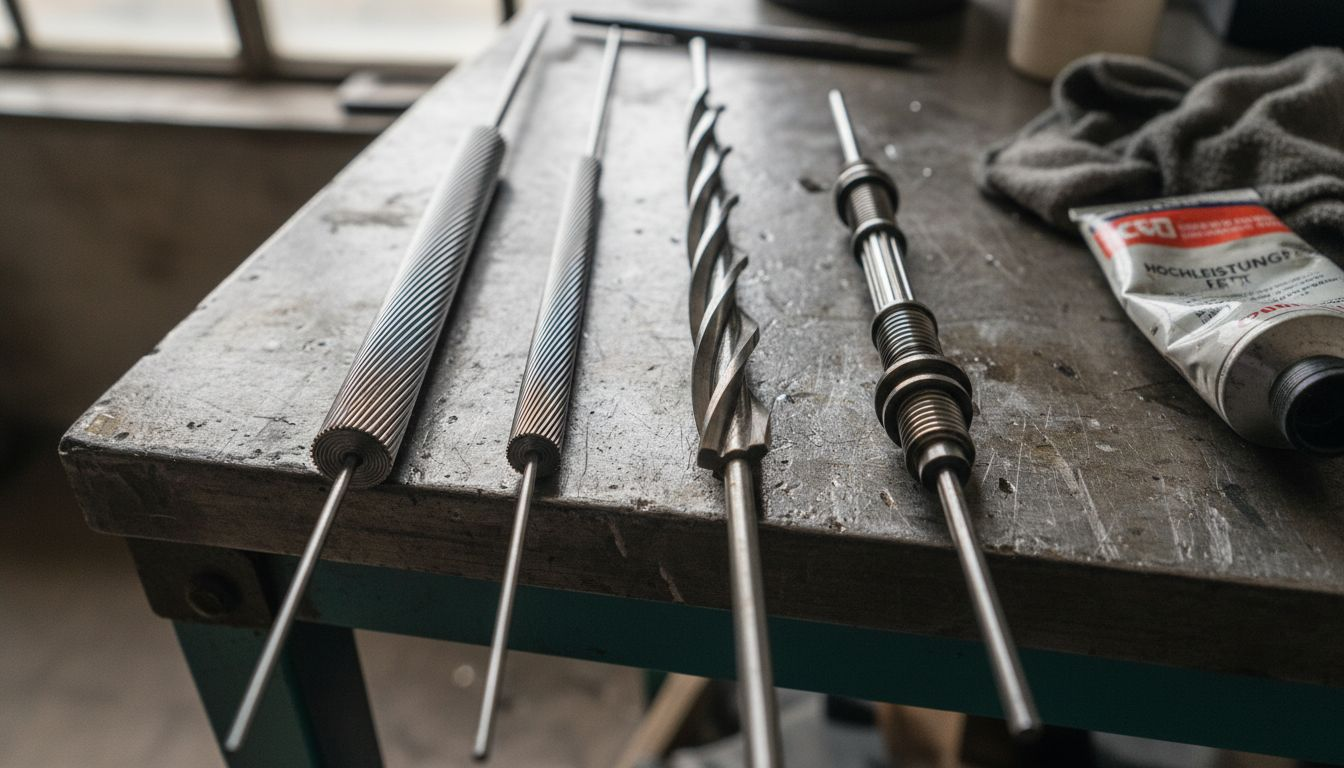

Flexible Antriebswellen bestehen häufig aus verdrillten Drähten oder Federstahlprofilen, die Biegewinkel bis 45 Grad ermöglichen. Die Verdrillung mehrerer Drahtlagen erzeugt eine Konstruktion, die Torsionskräfte effizient überträgt und gleichzeitig Biegsamkeit bewahrt. Federstahlprofile bieten höhere Steifigkeit bei reduzierter Flexibilität.
Die mechanischen Eigenschaften hängen direkt von der Materialwahl ab. Wärmebehandelte Federstähle weisen erhöhte Torsionsfestigkeit auf. Vergütete Werkstoffe erreichen Zugfestigkeiten über 1800 MPa. Diese Eigenschaften sind entscheidend für Langzeitbelastungen unter variablen Betriebsbedingungen.
Die Tabelle zeigt Materialvergleiche:
| Werkstoff | Zugfestigkeit | Biegefähigkeit | Typische Lebensdauer |
|---|---|---|---|
| Federstahl vergütet | 1800+ MPa | Hoch | 5000+ Betriebsstunden |
| Edelstahl rostfrei | 1400 MPa | Mittel | 3000 Betriebsstunden |
| Kohlenstoffstahl | 1200 MPa | Niedrig | 2000 Betriebsstunden |
| Legierter Stahl | 1600 MPa | Hoch | 4500 Betriebsstunden |
Konstruktionsmerkmale beeinflussen die Leistungsfähigkeit signifikant. Die Anzahl der Drahtlagen bestimmt Flexibilität und Drehmomentkapazität. Schutzummantelungen verlängern die Lebensdauer durch Reduktion von Verschmutzung und mechanischer Beschädigung.
Technische Anforderungen umfassen präzise Toleranzen bei Durchmesser und Längenvorgaben. Die Oberflächenqualität der Einzeldrähte beeinflusst Reibungsverluste im Betrieb. Moderne Fertigungsprozesse sichern gleichbleibende Qualität durch automatisierte Produktionslinien.
Profi-Tipp: Regelmäßige Schmierung mit synthetischen Hochleistungsfetten verlängert die Lebensdauer um bis zu 40 Prozent, besonders bei hohen Drehzahlen über 3000 U/min.

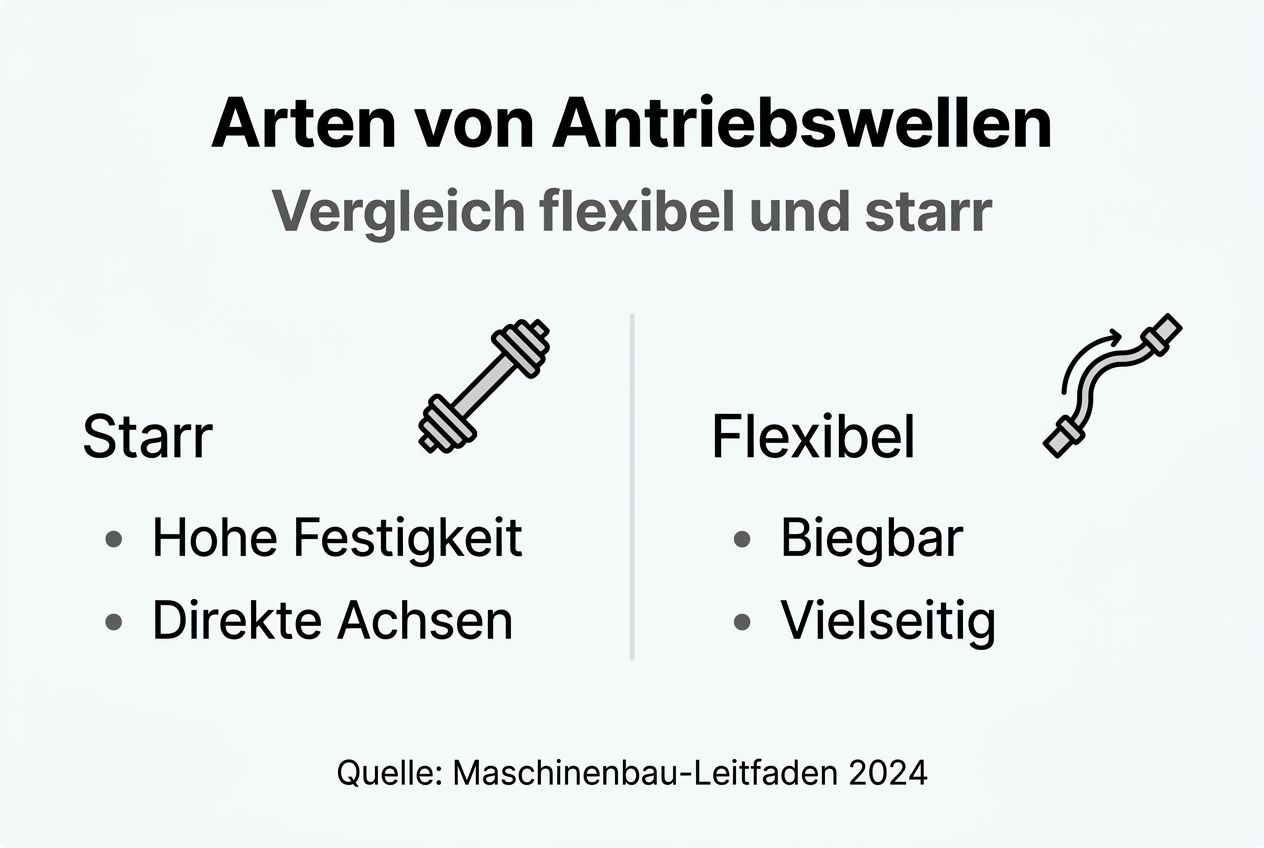

Typen und bauarten von antriebswellen im vergleich
Starre Wellen zeichnen sich durch hohe Festigkeit ohne Flexibilität aus. Sie übertragen Drehmomente verlustfrei bei exakt fluchtenden Achsen. Die einfache Konstruktion reduziert Fertigungskosten, limitiert jedoch Einsatzmöglichkeiten auf ideal ausgerichtete Anwendungen.
Flexible Wellen ermöglichen Biegung und Winkelabweichungen durch ihre spezielle Konstruktion. Die Fertigung ist komplexer, da mehrere Drahtlagen präzise verdrillt werden müssen. Vorteile flexibler Antriebswellen liegen in der räumlichen Anpassungsfähigkeit und Kompaktheit.
Gelenkwellen nutzen mechanische Gelenke für größere Winkel. Kardangelenke oder Kreuzgelenke erlauben Winkelabweichungen bis 45 Grad bei hohen Drehmomenten. Die erhöhte mechanische Komplexität führt zu höheren Anschaffungs- und Wartungskosten.
Die folgende Tabelle vergleicht Bauarten systematisch:
| Bauart | Festigkeit | Flexibilität | Fertigungskomplexität | Hauptanwendung |
|---|---|---|---|---|
| Starr | Sehr hoch | Keine | Niedrig | Direktverbindungen |
| Flexibel | Hoch | Bis 45° | Mittel | Beengte Räume |
| Gelenkwelle | Sehr hoch | Bis 45° | Hoch | Schwerlast, Winkel |
| Teleskopwelle | Mittel | Längenausgleich | Mittel | Variable Abstände |
Vor- und Nachteile der Bauarten:
- Starre Wellen: höchste Drehmomentkapazität, keine räumliche Anpassung möglich
- Flexible Wellen: optimale Raumausnutzung, begrenzte Drehmomentkapazität
- Gelenkwellen: große Winkel möglich, erhöhter Wartungsaufwand
- Teleskopwellen: Längenausgleich integriert, höhere Reibungsverluste
Flexible Antriebslösungen im Maschinenbau gewinnen zunehmend an Bedeutung bei miniaturisierten Maschinen. Die Wahl der Bauart hängt von spezifischen Anforderungen an Drehmoment, Drehzahl, Bauraum und Budget ab.
Häufige missverständnisse und technische herausforderungen
Ein verbreiteter Irrtum besagt, Verschleiß entstehe durch normale Nutzung. Tatsächlich sind Überlastung und mangelnde Schmierung die Hauptursachen für Ermüdungsrisse. Korrekt dimensionierte und gewartete Wellen erreichen Lebensdauern von mehreren tausend Betriebsstunden.
Typische Verschleißarten umfassen Ermüdungsbrüche durch zyklische Belastungen. Materialausfall tritt auf, wenn Betriebsdrehmomente die Auslegungsgrenzen überschreiten. Korrosion beschleunigt Verschleiß bei unzureichendem Oberflächenschutz oder aggressiven Umgebungsbedingungen.
Technische Herausforderungen konzentrieren sich auf Belastungsgrenzen bei hohen Drehzahlen. Zentrifugalkräfte erzeugen zusätzliche Spannungen in der Wellenstruktur. Biegungen unter Last reduzieren die effektive Drehmomentkapazität um bis zu 30 Prozent. Sicherheitsaspekte erfordern sorgfältige Auslegung.
Weitere Missverständnisse betreffen:
- Annahme: Alle flexiblen Wellen sind universell einsetzbar
- Realität: Jede Konstruktion hat spezifische Grenzen für Drehmoment und Biegewinkel
- Annahme: Höhere Drehzahlen steigern automatisch die Leistung
- Realität: Kritische Drehzahlen können Resonanzen auslösen
Studien zeigen, dass kontinuierliche Überlastung um nur 15 Prozent die Lebensdauer um über 50 Prozent reduziert. Präzise Dimensionierung ist daher nicht optional, sondern zwingend erforderlich.
Profi-Tipp: Planen Sie Wartungsintervalle basierend auf Betriebsstunden, nicht auf Kalendertagen. Inspektionen alle 500 Betriebsstunden verhindern 80 Prozent der Ausfälle durch rechtzeitigen Austausch verschlissener Komponenten.
Integration und auswahl flexibler antriebswellen in der praxis
Die korrekte Auswahl beginnt mit der Analyse dreier Hauptkriterien: Drehmoment, Drehzahl und erforderlicher Biegewinkel. Maximale Betriebsdrehmomente müssen unter Berücksichtigung von Lastspitzen ermittelt werden. Drehzahlbereiche beeinflussen die Materialwahl und Konstruktionsdetails.
Schritte zur systematischen Dimensionierung:
- Ermittlung des maximalen Betriebsdrehmoments einschließlich Sicherheitsfaktor
- Bestimmung der Betriebsdrehzahl und Identifikation kritischer Drehzahlbereiche
- Messung des verfügbaren Bauraums und erforderlichen Biegeradius
- Auswahl des geeigneten Wellentyps basierend auf Leistungsprofil
- Festlegung der Kupplungsschnittstellen für Antrieb und Abtrieb
- Validierung durch Testläufe unter realistischen Betriebsbedingungen
Raumeinsparungen bis zu 25 Prozent sind durch flexible Wellen bei beengten Einbausituationen realisierbar. Diese Effizienz entsteht durch Wegfall komplexer Getriebe- oder Umlenkeinheiten. Direkte Kraftübertragung reduziert mechanische Verluste.
Trade-offs zwischen Flexibilität und Belastbarkeit:
- Höhere Flexibilität: reduzierte Drehmomentkapazität
- Größere Durchmesser: höheres Drehmoment, verringerte Biegefähigkeit
- Längere Wellen: erhöhte Torsion, niedrigere kritische Drehzahl
- Mehrlagige Konstruktionen: verbesserte Leistung, höhere Kosten
Leitfäden zur Auswahl flexibler Antriebswellen bieten detaillierte Berechnungsverfahren. Diese berücksichtigen auch dynamische Lasten und Beschleunigungsvorgänge. Vorteile flexibler Antriebswellen werden erst bei korrekter Integration voll ausgeschöpft.
Profi-Tipp: Planen Sie einen Drehmomentpuffer von mindestens 20 Prozent über dem maximalen Betriebswert ein. Führen Sie realitätsnahe Dauertests über mindestens 100 Betriebsstunden vor der Serienproduktion durch, um Auslegungsfehler frühzeitig zu erkennen.
Mehr erfahren: Flexible antriebswellen optimal auswählen und einsetzen
Vertiefen Sie Ihr Wissen mit unserem praxisorientierten Leitfaden zur Auswahl flexibler Antriebswellen, der systematische Entscheidungskriterien und Berechnungsverfahren bereitstellt. Entdecken Sie konkrete Anwendungsbeispiele für Antriebslösungen, die Planungsprozesse beschleunigen und Fehlentscheidungen vermeiden.
Unser umfassender Produktvergleich der besten flexiblen Wellen 2026 analysiert aktuelle Lösungen für industrielle Anforderungen. Diese Ressourcen unterstützen Ingenieure und Entwickler bei der fundierten Entscheidungsfindung und fördern Innovationen im Maschinenbau durch Zugang zu aktuellem Fachwissen.
Häufig gestellte Fragen
Was ist eine antriebswelle?
Eine Antriebswelle ist ein mechanisches Bauteil zur Übertragung von Drehmomenten und Rotationsbewegungen zwischen Antrieb und Abtrieb. Sie verbindet zwei Maschinenkomponenten kraftschlüssig und ermöglicht je nach Bauart Winkelabweichungen oder starre Kraftübertragung. Im Maschinenbau unterscheiden Konstrukteure zwischen starren Wellen für fluchtende Achsen und flexiblen Wellen für beengte Einbausituationen mit Winkelabweichungen.
Welche materialien werden für flexible antriebswellen verwendet?
Übliche Werkstoffe sind verdrillte Federstahldrähte, vergütete Kohlenstoffstähle und rostfreie Edelstähle mit Zugfestigkeiten über 1400 MPa. Wärmebehandelte Materialien erhöhen Torsionsfestigkeit und Verschleißbeständigkeit signifikant. Die Materialwahl beeinflusst Biegefähigkeit, Lebensdauer und Einsatzgrenzen direkt.
Wie unterscheiden sich starre und flexible antriebswellen?
Starre Wellen übertragen Drehmomente verlustfrei bei exakt fluchtenden Achsen ohne Biegungsmöglichkeit. Ihre einfache Konstruktion ermöglicht höchste Drehmomentkapazitäten bei niedrigen Fertigungskosten. Flexible Wellen erlauben Biegungen bis etwa 45 Grad bei gleichbleibender Drehmomentübertragung durch verdirllte Drahtlagen oder Federstahlprofile. Diese Flexibilität macht sie zur optimalen Lösung für beengte Räume.
Was sind häufige verschleißursachen bei flexiblen antriebswellen?
Überlastung durch zu hohe Drehmomente und fehlende Schmierung sind die primären Verschleißursachen, nicht normale Nutzung. Diese Faktoren führen zu Ermüdungsrissen und vorzeitigem Materialversagen. Regelmäßige Wartung mit geeigneten Schmiermitteln und korrekte Dimensionierung mit Sicherheitspuffer reduzieren Schäden um über 80 Prozent.
Wie wählt man die richtige flexible antriebswelle aus?
Berücksichtigen Sie systematisch maximales Betriebsdrehmoment mit Sicherheitsfaktor, Betriebsdrehzahl, erforderlichen Biegewinkel und verfügbaren Bauraum. Ermitteln Sie kritische Drehzahlen zur Vermeidung von Resonanzen. Planen Sie Wartungsintervalle basierend auf Betriebsstunden und führen Sie Dauertests vor Serieneinsatz durch, um Auslegungsfehler frühzeitig zu erkennen.
