Wussten Sie, dass bereits eine zehnprozentige Überschreitung der zulässigen Drehzahl die Lebensdauer einer Flexwelle um bis zu fünfzig Prozent verkürzen kann? Diese Sensitivität wird in der Praxis häufig unterschätzt, obwohl die Drehzahl einen der wichtigsten Parameter für Leistung, Sicherheit und Wirtschaftlichkeit flexibler Antriebssysteme darstellt. Maschinenbauingenieure und Produktionsverantwortliche stehen vor der Herausforderung, Drehzahlen optimal zu wählen, um Prozesse effizient zu gestalten und gleichzeitig Schäden zu vermeiden. Dieser Artikel vermittelt fundiertes Wissen über den Einfluss der Drehzahl auf Flexwellen und bietet praxisnahe Empfehlungen für die sichere und wirtschaftliche Auslegung Ihrer Antriebslösungen.

Inhaltsverzeichnis

• Grundlagen der Drehzahl bei Flexwellen
• Auswirkungen hoher und niedriger Drehzahlen auf Flexwellen
• Optimierung der Drehzahl zur Steigerung der Prozesspräzision und Sicherheit
• Besonderheiten der Drehzahlsteuerung bei Flexwellen in der Oberflächenbearbeitung
• Flexwellenlösungen für optimierte Drehzahlanwendungen entdecken
• Häufig gestellte Fragen

Wichtige Kernaussagen

Punkt	Details
Drehzahl bestimmt Belastung	Die Drehzahl beeinflusst direkt die mechanische Beanspruchung und damit die Lebensdauer der Flexwelle.
Optimale Einstellung erhöht Präzision	Richtig gewählte Drehzahlen verbessern Prozesspräzision und Arbeitssicherheit erheblich.
Kinetische Energie als Risikofaktor	Hohe Drehzahlen erzeugen erhebliche kinetische Energie, die besondere Sicherheitsmaßnahmen erfordert.
Konstruktionsgrenzen beachten	Jede Flexwelle ist für spezifische Drehzahlbereiche ausgelegt, deren Überschreitung zu Schäden führt.
Praxisnahe Auswahl entscheidend	Die systematische Auswahl der Flexwelle nach Anwendungsanforderungen unterstützt optimale Drehzahlnutzung.

Grundlagen der Drehzahl bei Flexwellen

Die Drehzahl, gemessen in Umdrehungen pro Minute (U/min), gibt an, wie oft sich eine Welle innerhalb einer Minute um ihre Achse dreht. Bei Flexwellen ist dieser Parameter besonders kritisch, da die flexible Konstruktion im Vergleich zu starren Wellen andere mechanische Eigenschaften aufweist. Die technische Anforderungen an Flexwellen umfassen neben der Drehzahl auch Drehmoment, Biegewinkel und Wellenlänge.

Der Zusammenhang zwischen Drehzahl und Belastung ist physikalisch eindeutig. Mit steigender Drehzahl erhöht sich die kinetische Energie quadratisch zur Drehzahl. Diese Energie muss von der Flexwelle aufgenommen und übertragen werden, was zu höheren Fliehkräften und mechanischen Spannungen führt. Bei einer Verdopplung der Drehzahl vervierfacht sich die kinetische Energie, was die Materialbelastung exponentiell steigert.

Die mechanische Beanspruchung manifestiert sich in verschiedenen Formen. Bei niedrigen Drehzahlen dominieren statische Belastungen durch Drehmoment und Biegung. Mit zunehmender Drehzahl gewinnen dynamische Effekte an Bedeutung. Vibrationen, Resonanzerscheinungen und Zentrifugalkräfte belasten das Material zyklisch und können zu Ermüdungsbrüchen führen. Hochgeschwindigkeitsgetriebe zeigen vergleichbare Phänomene bei der Konstruktion für extreme Drehzahlen.

Technische Grenzen ergeben sich aus den Materialeigenschaften und der Konstruktion. Stahldrahtseelen in Flexwellen besitzen eine definierte Festigkeit, die bei Überschreitung der Auslegungsdrehzahl überschritten wird. Die äußere Ummantelung dient dem Schutz und der Kraftübertragung, ist jedoch ebenfalls drehzahlbegrenzt. Moderne Flexwellen werden für spezifische Drehzahlbereiche konstruiert, die in den Herstellerangaben dokumentiert sind.

Wesentliche Parameter bei der Betrachtung der Flexwellen-Drehzahl:

• Maximale zulässige Drehzahl nach Herstellerangabe
• Tatsächliche Betriebsdrehzahl unter Berücksichtigung von Lastspitzen
• Verhältnis zwischen Drehzahl und übertragenem Drehmoment
• Biegewinkel und dessen Einfluss auf die zulässige Drehzahl
• Wellenlänge und daraus resultierende Schwingungsneigung
• Umgebungsbedingungen wie Temperatur und Schmiermittelversorgung

Die korrekte Auslegung erfordert die Berücksichtigung aller Parameter in ihrer Wechselwirkung. Eine Flexwelle, die bei geradem Verlauf eine hohe Drehzahl verträgt, kann bei starker Biegung bereits bei deutlich niedrigeren Drehzahlen an ihre Grenzen stoßen. Diese Komplexität macht eine fundierte technische Beratung und sorgfältige Auslegung unverzichtbar.

Auswirkungen hoher und niedriger Drehzahlen auf Flexwellen

Zu hohe Drehzahlen führen zu progressiver Materialermüdung durch zyklische Belastungen. Die Drahtseele der Flexwelle erfährt bei jeder Umdrehung Biege- und Streckwechsel, die mikroskopische Risse initiieren können. Diese Risse wachsen mit der Anzahl der Lastzyklen, bis es zum Bruch kommt. Die 7 Vorteile flexibler Antriebswellen kommen nur dann zum Tragen, wenn die Drehzahlgrenzen eingehalten werden.

Vibrationen verstärken sich bei Überschreitung der Auslegungsdrehzahl erheblich. Resonanzfrequenzen der Flexwelle können angeregt werden, was zu unkontrollierbaren Schwingungen führt. Diese Vibrationen belasten nicht nur die Welle selbst, sondern auch angeschlossene Komponenten wie Lager, Kupplungen und Werkzeuge. In Extremfällen kann es zu Lagerausfällen oder Werkzeugbruch kommen.

Mechanische Gefährdungen durch kinetische Energie stellen bei hohen Drehzahlen ein erhebliches Sicherheitsrisiko dar. Eine sich drehende Flexwelle speichert Rotationsenergie, die bei einem Bruch schlagartig freigesetzt wird. Bruchstücke können mit hoher Geschwindigkeit weggeschleudert werden und Personen oder Maschinen gefährden.

Zu niedrige Drehzahlen bergen ebenfalls Risiken, wenn auch anderer Natur. Bei unzureichender Drehzahl kann das erforderliche Drehmoment nicht mehr effizient übertragen werden. Der Motor arbeitet im ungünstigen Betriebspunkt, was zu erhöhtem Verschleiß und Überhitzung führt. Die Kühlwirkung durch Luftzirkulation ist bei niedrigen Drehzahlen reduziert, was thermische Probleme verstärkt.

Prozessqualität leidet unter falscher Drehzahlwahl. Bei der Oberflächenbearbeitung führen zu niedrige Drehzahlen zu ungleichmäßigem Materialabtrag und schlechter Oberflächengüte. Zu hohe Drehzahlen können Werkzeugverschleiß beschleunigen und die Werkstückoberfläche durch übermäßige Wärmeentwicklung schädigen.

Profi-Tipp: Implementieren Sie ein systematisches Drehzahl-Monitoring mit regelmäßigen Messungen und Aufzeichnungen. Vergleichen Sie die tatsächlichen Betriebsdrehzahlen mit den Herstellervorgaben und dokumentieren Sie Abweichungen. Diese Daten ermöglichen vorausschauende Wartung und verhindern kostspielige Ausfälle durch rechtzeitigen Austausch beanspruchter Komponenten.

| Flexwellentyp | Maximale Drehzahl (U/min) | Typische Anwendung | Kritische Faktoren |
| — | — | — |
| Standardwelle 6 mm | 8.000 | Leichte Entgratung | Biegewinkel, Wellenlänge |
| Hochleistungswelle 8 mm | 12.000 | Schleifen, Polieren | Drehmoment, Kühlung |
| Präzisionswelle 10 mm | 6.000 | Schwere Bearbeitung | Vibrationsdämpfung |
| Kompaktwelle 4 mm | 15.000 | Feinbearbeitung | Thermische Belastung |

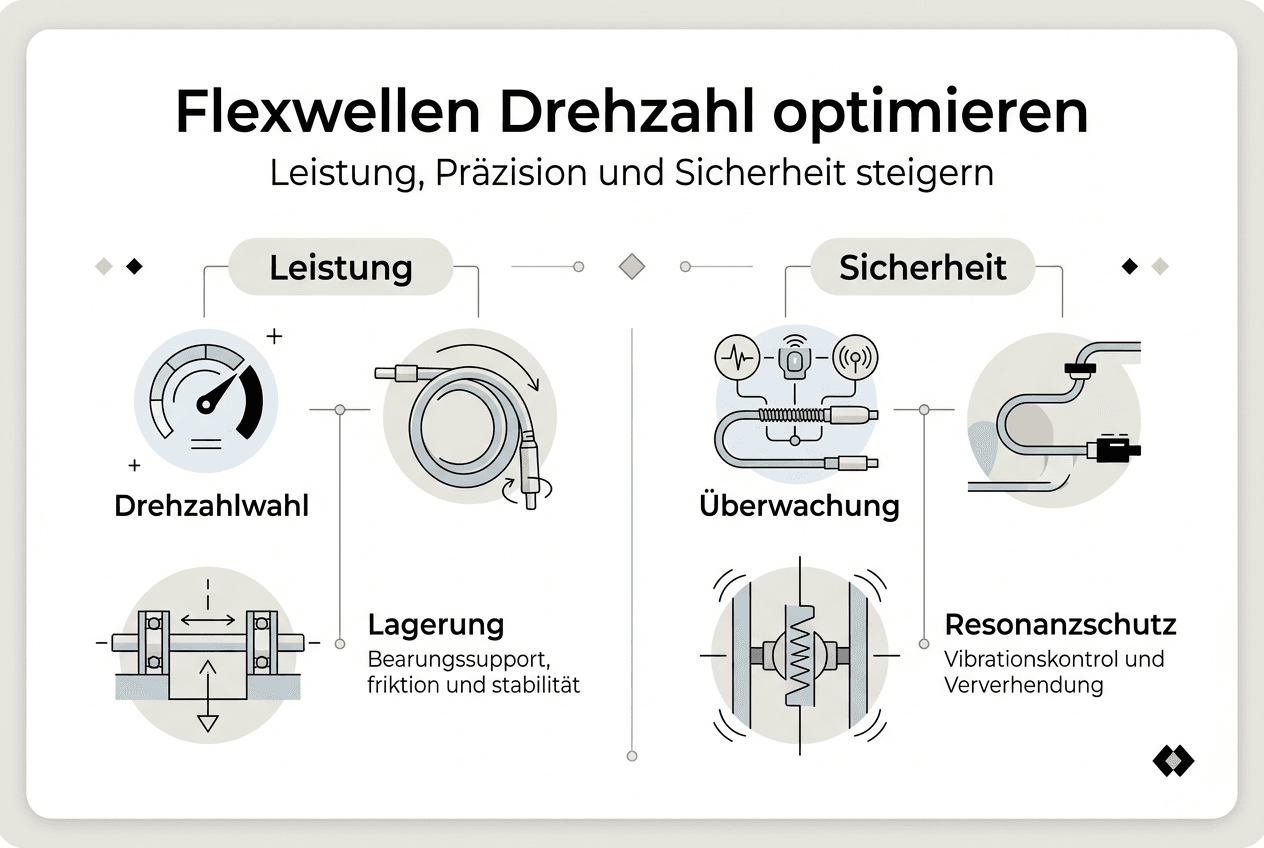

Optimierung der Drehzahl zur Steigerung der Prozesspräzision und Sicherheit

Die Ermittlung der optimalen Drehzahl beginnt mit der Analyse der Anwendungsanforderungen. Welches Drehmoment muss übertragen werden? Welche Oberflächengüte ist gefordert? Wie groß sind Biegewinkel und Wellenlänge? Diese Fragen bilden die Grundlage für die Auslegung. Der leitfaden flexible antriebswellen auswählen bietet eine strukturierte Vorgehensweise.

Ein systematischer Auswahlprozess umfasst folgende Schritte:

1. Bestimmen Sie das erforderliche Drehmoment für Ihre Anwendung unter Berücksichtigung von Lastspitzen.
2. Ermitteln Sie die gewünschte Prozessgeschwindigkeit und daraus die erforderliche Werkzeugdrehzahl.
3. Analysieren Sie die geometrischen Randbedingungen wie Biegewinkel, Wellenlänge und Einbausituation.
4. Wählen Sie eine Flexwelle, deren Nenndrehzahl die Betriebsdrehzahl um mindestens zwanzig Prozent überschreitet.
5. Überprüfen Sie, ob das Drehmoment bei der gewählten Drehzahl im zulässigen Bereich liegt.
6. Berücksichtigen Sie Umgebungsbedingungen wie Temperatur, Verschmutzung und Schmiermittelversorgung.

Der Vergleich verschiedener Flexwellentypen zeigt deutliche Unterschiede in der Drehzahlverträglichkeit. Wellen mit kleinerem Durchmesser erreichen höhere maximale Drehzahlen, übertragen jedoch geringere Drehmomente. Größere Wellen sind drehmomentfester, aber drehzahlbegrenzt. Hochgeschwindigkeitsantriebe nutzen ähnliche Optimierungsansätze für extreme Betriebsbedingungen.

| Kriterium | Kleine Flexwelle (4-6 mm) | Mittlere Flexwelle (8-10 mm) | Große Flexwelle (12-16 mm) |
| — | — | — |
| Max. Drehzahl | Sehr hoch (bis 15.000 U/min) | Hoch (bis 10.000 U/min) | Mittel (bis 5.000 U/min) |
| Drehmoment | Niedrig | Mittel | Hoch |
| Präzision | Sehr gut bei geringer Last | Gut bei mittlerer Last | Befriedigend bei hoher Last |
| Anwendungsbereich | Feinbearbeitung | Universell | Schwere Bearbeitung |

Konstrukteure sollten bei der Anpassung von Flexwellenparametern für hohe Drehzahlen besondere Aufmerksamkeit auf die Lagerung legen. Hochpräzisionslager mit geringer Reibung und guter Schmierung sind essentiell. Die Kupplungen müssen drehzahlfest und wuchtig ausgeführt sein, um Unwuchten zu minimieren. Schutzrohre oder Gehäuse verhindern, dass sich drehende Teile bei einem Versagen unkontrolliert bewegen.

Profi-Tipp: Planen Sie grundsätzlich eine Sicherheitsspanne von mindestens zwanzig Prozent zwischen Betriebsdrehzahl und maximaler Nenndrehzahl ein. Diese Reserve fängt unerwartete Lastspitzen ab, die durch Werkzeugverschleiß, Materialinhomogenitäten oder Bedienfehler entstehen können. In sicherheitskritischen Anwendungen empfiehlt sich eine noch größere Spanne von bis zu dreißig Prozent.

Die Vorteile richtig eingestellter Drehzahlen für Produktionsprozesse sind vielfältig. Längere Werkzeug- und Wellenstandzeiten reduzieren Stillstandszeiten und Wartungskosten. Verbesserte Oberflächenqualität minimiert Nacharbeit und Ausschuss. Höhere Prozesssicherheit schützt Personal und Maschinen. Optimierte Energieeffizienz senkt Betriebskosten. Planbare Wartungsintervalle erleichtern die Produktionsplanung und erhöhen die Anlagenverfügbarkeit.

Besonderheiten der Drehzahlsteuerung bei Flexwellen in der Oberflächenbearbeitung

Die Oberflächenbearbeitung stellt besondere Anforderungen an die Drehzahlsteuerung. Beim Entgraten, Schleifen oder Polieren muss die Drehzahl präzise an Material, Werkzeug und gewünschte Oberflächengüte angepasst werden. Flexwellen-Anwendungen zeigen, dass optimierte Drehzahlparameter die Werkzeuglebensdauer erheblich verlängern.

Vibrationen beeinflussen die Bearbeitungsqualität direkt. Bei der Entgratung mit Flexwellen können ungünstige Drehzahlen zu Ratterschwingungen führen, die ungleichmäßige Kanten hinterlassen. Die flexwelle entgratung winkel vibration Thematik zeigt, dass Drehzahl und Biegewinkel in komplexer Wechselwirkung stehen. Kleinere Biegewinkel erlauben höhere Drehzahlen mit geringeren Vibrationen.

Variable Drehzahlsteuerung bietet erhebliche Vorteile für die Prozessanpassung. Beim Anfahren verhindert eine Drehzahlrampe Belastungsspitzen. Während der Bearbeitung kann die Drehzahl an wechselnde Materialeigenschaften oder Werkzeugverschleiß angepasst werden. Beim Werkzeugwechsel ermöglicht reduzierte Drehzahl sicheres Handling. Moderne Frequenzumrichter erlauben präzise Drehzahlregelung mit schneller Reaktion auf Prozessänderungen.

Die Auswirkungen auf Werkzeug- und Maschinenstandzeiten sind erheblich. Zu hohe Drehzahlen beschleunigen den Werkzeugverschleiß durch erhöhte thermische und mechanische Belastung. Die Schneidkanten stumpfen schneller ab, was häufigere Werkzeugwechsel erfordert. Zu niedrige Drehzahlen führen zu ineffizientem Materialabtrag und können durch erhöhte Schnittkräfte die Maschine belasten. Der optimale Drehzahlbereich maximiert die Standzeit beider Komponenten.

Profi-Tipp: Setzen Sie Drehzahlsensorik und Überwachungssysteme für kritische Anwendungen ein. Moderne Sensoren erfassen die tatsächliche Drehzahl in Echtzeit und melden Abweichungen sofort. Kombiniert mit Vibrationssensoren entsteht ein umfassendes Monitoring-System, das Probleme frühzeitig erkennt. Automatische Abschaltungen bei Grenzwertüberschreitungen verhindern Schäden und erhöhen die Arbeitssicherheit erheblich.

Best-Practice-Methoden für sichere und präzise Oberflächenbearbeitung:

• Führen Sie Prozessversuche zur Ermittlung der optimalen Drehzahl für jede Material-Werkzeug-Kombination durch
• Dokumentieren Sie bewährte Drehzahleinstellungen in Prozessparameterlisten für reproduzierbare Ergebnisse
• Schulen Sie Bedienpersonal im Erkennen drehzahlbedingter Probleme wie ungewöhnliche Geräusche oder Vibrationen
• Implementieren Sie regelmäßige Inspektionen der Flexwellen auf Verschleißerscheinungen
• Nutzen Sie Condition-Monitoring-Systeme für kontinuierliche Zustandsüberwachung
• Halten Sie Ersatzflexwellen für kritische Anwendungen vorrätig, um Stillstandszeiten zu minimieren
• Arbeiten Sie eng mit Flexwellenherstellern zusammen, um Auslegung und Betriebsparameter zu optimieren

Die Integration dieser Methoden in Ihre Produktionsprozesse erhöht nicht nur die Prozesssicherheit, sondern verbessert auch die Wirtschaftlichkeit durch reduzierte Ausfallzeiten und längere Komponentenstandzeiten. Die Investition in Überwachungstechnik amortisiert sich typischerweise innerhalb weniger Monate durch vermiedene Produktionsausfälle.

Flexwellenlösungen für optimierte Drehzahlanwendungen entdecken

BIAX Flexwellen bietet ein umfassendes Produktportfolio für unterschiedlichste Drehzahlanforderungen in der industriellen Oberflächenbearbeitung. Von kompakten Hochgeschwindigkeitswellen für Feinbearbeitung bis zu robusten Hochleistungswellen für anspruchsvolle Schleif- und Entgratungsaufgaben finden Sie die passende Lösung für Ihre spezifische Anwendung. Unser leitfaden flexible antriebswellen auswählen unterstützt Sie bei der systematischen Auswahl der optimalen Flexwelle unter Berücksichtigung aller relevanten Parameter.

Praxisnahe Beispiele für Antriebslösungen mit Flexwellen zeigen, wie andere Unternehmen ihre Prozesse durch optimierte Drehzahlauslegung verbessert haben. Von der Automobilindustrie über den Maschinenbau bis zur Medizintechnik profitieren Anwender von maßgeschneiderten Flexwellenlösungen. Die 7 beste flexible Wellen 2026 Übersicht hilft Ihnen, aktuelle Top-Produkte für Ihre Anforderungen zu identifizieren und fundierte Auswahlentscheidungen zu treffen.

Häufig gestellte Fragen

Wie beeinflusst die Drehzahl die Flexwellenleistung?

Die Drehzahl bestimmt die mechanische Belastung der Flexwelle direkt, da mit steigender Drehzahl die Fliehkräfte und zyklischen Beanspruchungen zunehmen. Höhere Drehzahlen ermöglichen zwar effizientere Prozesse und schnelleren Materialabtrag, erfordern jedoch eine sorgfältige Auslegung innerhalb der Herstellervorgaben. Bei optimaler Einstellung verlängert sich die Lebensdauer, während Überschreitungen zu vorzeitigem Versagen führen. Die Leistungsübertragung ist am effizientesten, wenn die Betriebsdrehzahl im mittleren Bereich der zulässigen Spanne liegt.

Was sind die Risiken bei falscher Drehzahleinstellung?

Überschreitung der maximalen Nenndrehzahl führt zu beschleunigter Materialermüdung, erhöhten Vibrationen und im Extremfall zum Bruch der Flexwelle. Die freigesetzte kinetische Energie kann Personen gefährden und Maschinen beschädigen. Zu niedrige Drehzahlen beeinträchtigen die Prozesseffizienz, führen zu ungleichmäßiger Bearbeitung und können durch ungünstige Betriebspunkte den Motor überlasten. Beide Extreme verkürzen die Lebensdauer von Flexwelle, Werkzeug und angeschlossenen Komponenten erheblich.

Wie wählt man die passende Drehzahl für unterschiedliche Flexwellen aus?

Berücksichtigen Sie zunächst die Herstellerangaben zur maximalen Nenndrehzahl und zum zulässigen Drehmoment. Analysieren Sie dann Ihre spezifischen Anwendungsanforderungen wie erforderliches Drehmoment, Biegewinkel und Wellenlänge. Nutzen Sie den leitfaden flexible antriebswellen auswählen für eine systematische Vorgehensweise. Planen Sie eine Sicherheitsspanne von mindestens zwanzig Prozent zwischen Betriebsdrehzahl und Maximaldrehzahl ein, um Lastspitzen abzufangen.

Welche Sicherheitsaspekte sind bei Hochdrehzahl-Flexwellen wichtig?

Die kinetische Energie bei hohen Drehzahlen stellt ein erhebliches Gefährdungspotenzial dar. Setzen Sie Schutzvorrichtungen wie Gehäuse oder Schutzrohre ein, um Personen vor wegfliegenden Teilen zu schützen. Implementieren Sie Überwachungssysteme mit automatischer Abschaltung bei Grenzwertüberschreitungen. Weitere sicherheitsaspekte antriebswellen umfassen regelmäßige Inspektionen, Schulung des Bedienpersonals und die Verwendung geprüfter Komponenten. Dokumentieren Sie maximale zulässige Drehzahlen deutlich sichtbar an der Maschine.
