Präzisionswellen im Maschinenbau: Toleranzen und Qualität

13 Mai 2026

TL;DR:

Nicht nur der Durchmesser bestimmt die Funktion von Präzisionswellen; Oberflächengüte und Rundlauf sind entscheidende Qualitätsmerkmale.

Die Fertigung umfasst strukturierte Schritte wie Vordrehen, Wärmebehandlung und Schleifen, wobei enge Toleranzen und Oberflächenqualität kontrolliert werden.

Qualitätsprüfungen prüfen Rundlauf, Rauheit und Härte, um Betriebssicherheit und Lebensdauer zu sichern.

Nicht der Durchmesser allein entscheidet über die Funktion einer Präzisionswelle. Was erfahrene Entwickler im Maschinenbau mitunter unterschätzen: Oberflächengüte und Rundlauf sind die eigentlich kritischen Qualitätsmerkmale. Präzisionswellen sind Maschinenelemente mit engen Toleranzen, hoher Oberflächengüte und Maßgenauigkeit, die meist geschliffen und oberflächengehärtet werden. Sie übertragen Drehmoment und Drehbewegung zuverlässig, selbst unter hohen Belastungen. Fehler in der Formgebung oder Oberflächenbeschaffenheit führen direkt zu Verschleiß, Geräuschen und reduzierter Lebensdauer. Dieser Artikel liefert das technische Fundament für die präzise Auswahl, Fertigung und Prüfung von Präzisionswellen.

Inhaltsverzeichnis

Eigenschaften und Fertigung von Präzisionswellen
Toleranzen und Passungen: Normen im Fokus
Qualitätskontrolle und Prüfverfahren für Präzisionswellen
Auswirkungen der Nachbearbeitung auf Funktion und Lebensdauer
Die unterschätzte Rolle von Form- und Oberflächengüte
Präzisionswellen optimal einsetzen: Lösungen und Beratung
Häufig gestellte Fragen zu Präzisionswellen im Maschinenbau

Wichtige Erkenntnisse

Punkt	Details
Engen Toleranzen beachten	Die Auswahl und Prüfung von Passungsfeldern sichert die Funktionsfähigkeit und Langlebigkeit.
Oberflächengüte als Qualitätskriterium	Nur ein geringer Wert wie Ra < 0,2 µm garantiert Dichtheit und minimalen Verschleiß.
Schleifen als Fehlerkorrektur	Der Schleifprozess korrigiert finale Maß- und Formfehler und erhöht die Performance.
Prüfverfahren für Betriebssicherheit	Eine konsequente 100%-Kontrolle von Rundlauf und Härte erhöht die Maschinenzuverlässigkeit deutlich.
Praxisorientierte Passungswahl	Kombinationen wie H7/h6 und H7/k6 sind praxisbewährte Standards in Lager- und Wellenanwendungen.

Eigenschaften und Fertigung von Präzisionswellen

Nachdem die grundlegende Bedeutung von Präzisionswellen skizziert wurde, erhalten Sie nun einen detaillierten Überblick über Eigenschaften und Herstellung.

Werkstoffauswahl und Oberflächenbehandlung

Die Materialwahl bestimmt maßgeblich die erreichbare Qualität einer Präzisionswelle. Typische Werkstoffe sind vergüteter Stahl (z. B. 42CrMo4), Einsatzstahl (z. B. 16MnCr5) sowie nichtrostende Stähle für korrosive Umgebungen. Jeder Werkstoff reagiert unterschiedlich auf Wärmebehandlung und Schleifen. Das beeinflusst direkt die erreichbare Oberflächengüte und die Maßhaltigkeit nach der Bearbeitung.

Oberflächenbehandlungen wie Einsatzhärten, Induktionshärten oder Nitrieren erhöhen die Randschichthärte erheblich. Gleichzeitig verbessern sie den Verschleißwiderstand. Bei Einsatzstahl werden Randschichthärten von 58 bis 62 HRC erreicht. Das ist besonders relevant für Laufflächen von Wälzlagern oder Dichtelementen.

Präzisionswellen weisen enge Fertigungstoleranzen auf, sind oft geschliffen und oberflächengehärtet. Diese Kombination ist kein Zufall, sondern das Ergebnis abgestimmter Prozessketten. Schleifen nach der Wärmebehandlung korrigiert unvermeidliche Verzüge und sichert die Endmaße.

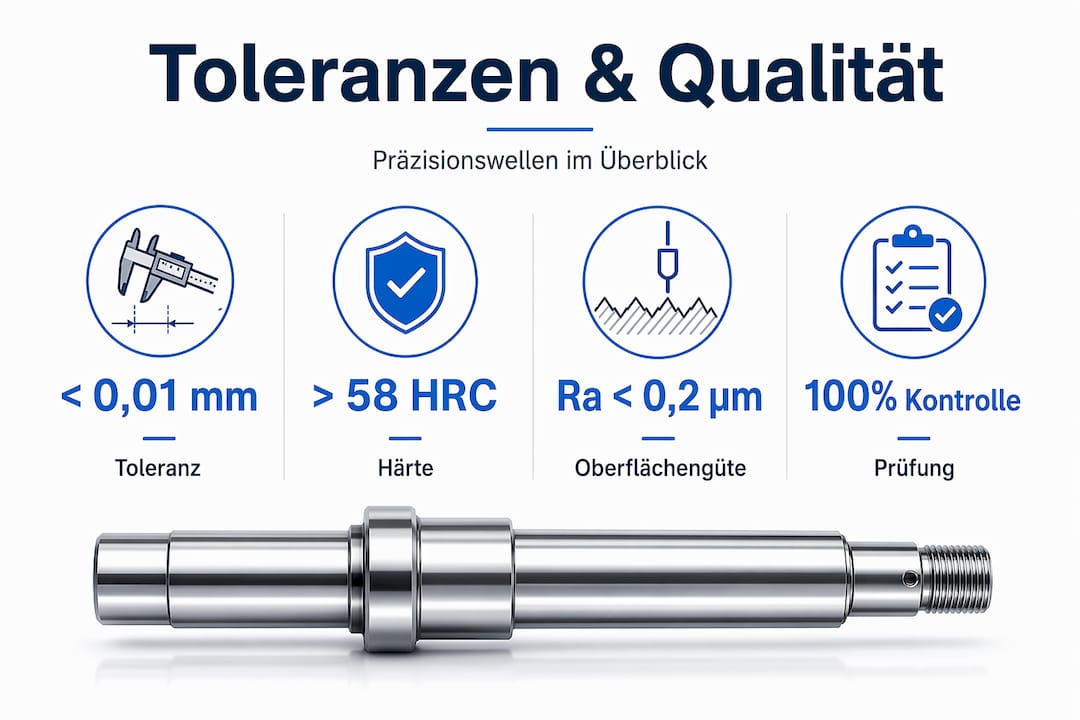

Übersichtsgrafik zu Toleranzen, Härtegrad, Oberflächenrauheit und Prüfverfahren

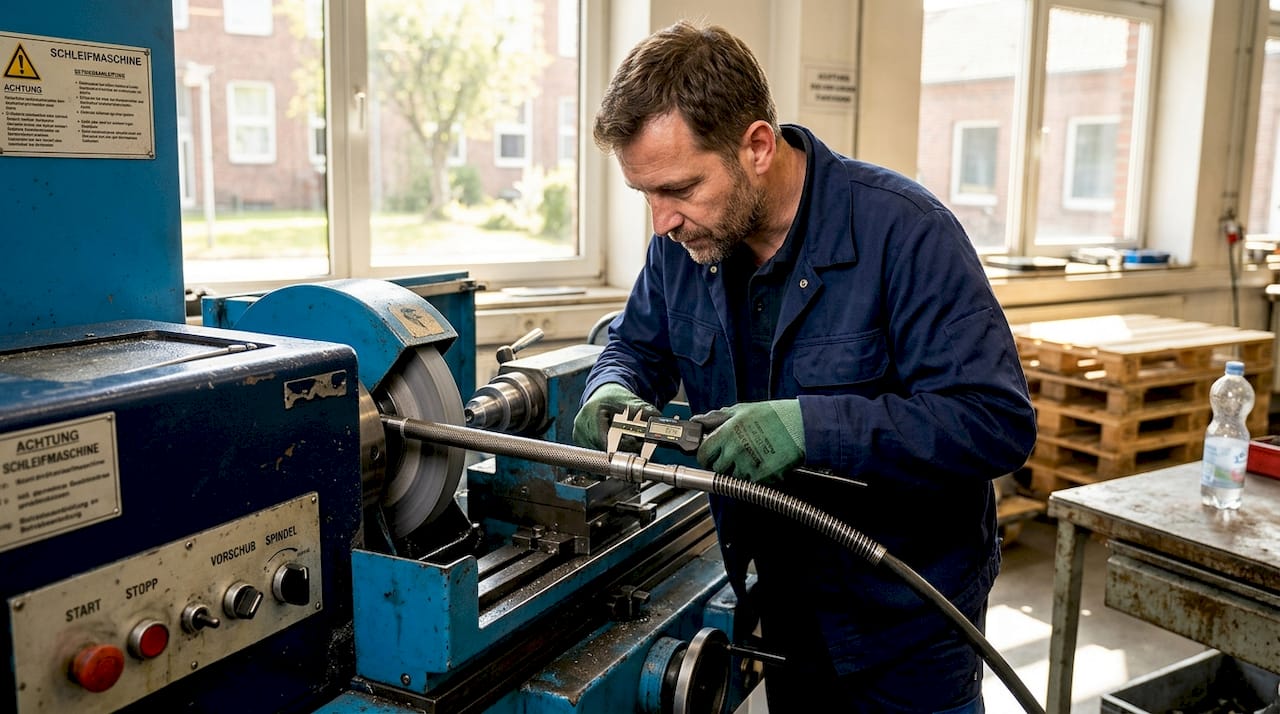

Bearbeitung einer Präzisionswelle durch Schleifen im laufenden Produktionsprozess

Typische Fertigungsschritte

Die Fertigung einer Präzisionswelle folgt einer strukturierten Prozesskette:

Rohling vorbereiten: Zuschneiden auf Länge, Plandrehen, Zentrieren beider Stirnseiten
Vordrehen: Außenkonturen vorbearbeiten, Absätze und Passungen grob einarbeiten
Wärmebehandlung: Einsatzhärten oder Vergüten je nach Anforderungsprofil
Schleifen: Rund- und Planschleifen zur Einhaltung enger Toleranzen
Messen und Prüfen: 100%-Kontrolle auf Rundlauf, Maßhaltigkeit, Härte und Rauheit

Schleifen ist der typische letzte Fertigungsschritt zur Korrektur von Maß- und Formabweichungen sowie zur Erzielung hoher Oberflächengüte. Besonders nach der Wärmebehandlung entstehen Verzüge und Maßveränderungen, die ausschließlich durch präzises Schleifen ausgeglichen werden können.

Fertigungsschritt	Typische Genauigkeit	Ziel
Drehen (Vorbearbeitung)	IT8 bis IT10	Grobe Kontur herstellen
Schleifen (Fertigbearbeitung)	IT5 bis IT6	Endmaß und Oberflächengüte
Härten	58 bis 62 HRC	Randschichtfestigkeit
Rauheitsmessung	Ra < 0,2 µm	Oberflächenqualität sichern

Wichtige Qualitätsmerkmale im Überblick:

Durchmessertoleranz im µm-Bereich
Rundlaufabweichung unter 0,005 mm
Oberflächengüte Ra kleiner als 0,2 µm
Geradheit der Wellenachse
Härteprofil der Randschicht

Profi-Tipp: Wer die Fertigung flexibler Wellen mit klassischen Präzisionswellen vergleicht, erkennt schnell, dass die Anforderungen an Oberflächengüte und Maßhaltigkeit in beiden Fällen hoch sind, sich aber in den relevanten Prüfmerkmalen unterscheiden.

Die Prozesskette zeigt: Jeder Schritt baut auf dem vorherigen auf. Ein Fehler beim Vordrehen erzeugt Mehraufwand beim Schleifen. Ein unkontrollierter Härteverzug kann die gesamte Welle unbrauchbar machen. Für Konstrukteure und Fertigungsplaner ist das Verständnis dieser Abhängigkeiten daher unerlässlich. Die Anwendungsmöglichkeiten flexibler Wellen zeigen zudem, wie breit das Einsatzspektrum moderner Wellenkonzepte ist.

Toleranzen und Passungen: Normen im Fokus

Nur mit der richtigen Toleranz und Passung sichern Sie die Funktionalität. Im nächsten Abschnitt wird dies praxisnah erläutert und verglichen.

Definition und Bedeutung von Passungsfeldern

Eine Passung beschreibt das Verhältnis zwischen der Toleranz einer Bohrung und der Toleranz einer Welle. Das Ergebnis bestimmt, ob eine Verbindung Spiel, Übermaß oder einen Übergangsbereich aufweist. Im Maschinenbau entscheidet die Passungswahl über Drehmomentübertragung, Demontierbarkeit und Lagerung.

ISO 286 ist die internationale Norm, die Toleranzfelder und Grundabmaße für Wellen und Bohrungen definiert. Das System unterscheidet Buchstaben für Bohrungen (Großbuchstaben) und Wellen (Kleinbuchstaben). Zahlen geben die Qualitätsstufe (IT-Qualität) an.

Für Wellen-/Lager-Passungen werden häufig ISO-286-basierte Toleranzkombinationen wie H7/k6 und H7/h6 verwendet. Diese Kombinationen sind in der Praxis erprobt und deckend für die meisten Standardanwendungen im Maschinenbau.

Gängige Passungskombinationen im Vergleich

Passung	Typ	Anwendungsbeispiel	Besonderheit
H7/h6	Spielpassung	Gleitlager, verschiebbare Teile	Leichtes Spiel vorhanden
H7/k6	Übergangspassung	Wälzlager, Zahnräder	Geringe Kraft zum Fügen nötig
H7/n6	Übergangspassung	Kupplungen, Naben	Meistens Press- oder leichte Übermaßpassung
H7/p6	Übermaßpassung	Presssitze, kraftschlüssige Verbindungen	Kraft- oder Wärmeübertragung nötig

Profi-Tipp: Bei Lagerpassungen gilt eine wichtige Sonderregel. Wälzlagerhersteller empfehlen häufig abweichende Passungen, weil der Innenring eines Lagers unter Belastung aufweitet. Daher kann eine H7/k6-Passung für stationäre Lasten geeignet sein, während rotierende Lasten eine straffere Passung erfordern. Lesen Sie die Lagerdokumentation sorgfältig.

Präzisionswellen werden nach ISO 286 geprüft und mit sehr enger Geometriekontrolle gefertigt. Die Norm allein reicht jedoch nicht aus. Die gewählten Toleranzkombinationen müssen zur Funktion und zu den Betriebsbedingungen passen.

Prüfverfahren und Kontrollmaßnahmen bei der Passungsauswahl:

Zeichnungsangaben prüfen: Toleranzfelder und Grundabmaße aus der Konstruktionszeichnung entnehmen
Berechnungstools nutzen: ISO-286-Tabellen oder Software zur Passungsberechnung verwenden
Funktionstest einplanen: Probemontage vor Serienfertigung durchführen
Dokumentation sichern: Messprotokolle für Toleranzeinhaltung archivieren

Die Unterscheidung zwischen Lager- und Wellenpassungen ist nicht trivial. Viele Konstruktionsfehler entstehen, weil Standardpassungen unreflektiert übernommen werden. Für komplexere Antriebssysteme bietet der Leitfaden zur Auswahl flexibler Antriebswellen praktische Entscheidungshilfen. Wer die Passungswahl systematisch angehen möchte, findet im Artikel zur Effizienzsteigerung durch Flexwellen ergänzende technische Hintergründe.

Qualitätskontrolle und Prüfverfahren für Präzisionswellen

Nachdem die Passungswahl und Normen geklärt wurden, folgt ein praxisnaher Blick auf die relevanten Qualitätsprüfungen und deren Einfluss auf die Performance.

Prüfmerkmale im Detail

Qualitätskontrolle bei Präzisionswellen umfasst weit mehr als eine einfache Maßkontrolle. Drei Prüfmerkmale stehen dabei im Vordergrund:

Rundlauf: Die Rundlaufabweichung beschreibt, wie stark die tatsächliche Wellenoberfläche von einer idealen Zylinderform abweicht. Werte unter 0,005 mm sind für hochgenaue Anwendungen gefordert. Bereits kleine Rundlauffehler erzeugen Unwuchten, die bei hohen Drehzahlen zu Vibrationen führen.

Oberflächengüte: Die Rauheit wird als Ra-Wert (arithmetischer Mittenrauwert) angegeben. 100%-Kontrolle auf Rundlauf, Härte und Oberflächengüte (Ra < 0,2 µm) ist bei hochwertigen Präzisionswellen Standard. Dieser Wert entspricht einer sehr glatten, nahezu spiegelartigen Oberfläche.

Härte: Die Oberflächenhärte wird mit Prüfverfahren wie Vickers (HV), Rockwell (HRC) oder Brinell (HB) gemessen. Für gehärtete Präzisionswellen sind Werte von 58 bis 62 HRC typisch. Zu geringe Härte führt zu vorzeitigem Verschleiß, zu hohe Härte erhöht die Sprödigkeit.

Prüfmerkmal	Prüfverfahren	Typischer Grenzwert	Auswirkung bei Abweichung
Rundlauf	Messtaster, CMM	< 0,005 mm	Vibration, Lagerschäden
Rauheit	Rauheitsmessgerät	Ra < 0,2 µm	Verschleiß, Dichtigkeitsprobleme
Härte	Rockwell HRC	58 bis 62 HRC	Frühverschleiß oder Sprödigkeit
Durchmesser	Bügelmessschraube	IT5 bis IT6	Passungsfehler, Spielverlust
Geradheit	Richtplatte, Laser	< 0,01 mm/m	Unwucht, Biegung unter Last

Auswirkungen auf NVH und Betriebsverhalten

Genauigkeits- und Oberflächenanforderungen bestimmen unter anderem die NVH-Performance (Noise, Vibration, Harshness) und Prozessintegrität. Das ist besonders in der Automobil- und Medizintechnik relevant, wo stille und vibrationsarme Antriebe gefordert sind.

„Oberflächenfehler im Nanometerbereich können in hochsensiblen Antriebssträngen zu messbaren NVH-Abweichungen führen. Die Grenze zwischen ausreichend und präzise genug ist schmaler als viele Konstrukteure annehmen."

Typische Fehlerquellen bei der Qualitätskontrolle sind:

Unzureichende Kalibrierung der Messmittel
Temperatureinflüsse beim Messen (Wärmedehnung)
Falsche Einspannung der Welle beim Schleifen
Nicht berücksichtigte Härteverzüge nach der Wärmebehandlung
Oberflächenkontaminationen vor der Rauheitsmessung

Weiterführende Informationen zu Produkten und Komplettlösungen zeigen, welche Prüfstandards in der Praxis eingehalten werden. Für Entwickler, die moderne Wellensysteme bewerten wollen, liefert der Artikel zu Lösungen für moderne Maschinen konkrete Vergleichsgrundlagen.

Auswirkungen der Nachbearbeitung auf Funktion und Lebensdauer

Die Qualität der Endbearbeitung ist entscheidend für die Zuverlässigkeit. Im Folgenden wird ihre Bedeutung für Lebensdauer und Performance erläutert.

Schleifen als finale Fehlerkorrektur

Schleifen als letzter Schritt erhöht die Oberflächenintegrität, korrigiert Rundheit und Geradheit und behebt Verformungen nach der Wärmebehandlung. Diese Aussage klingt simpel, ist aber in der Praxis anspruchsvoll umzusetzen. Schleifprozesse müssen exakt auf Werkstoff, Härtezustand und geforderte Rauheit abgestimmt sein.

Falsch gewählte Schleifparameter erzeugen Schleifbrand. Dabei entstehen durch lokale Überhitzung Gefügeveränderungen in der Randschicht, die die Härte reduzieren und Eigenspannungen einbringen. Diese Defekte sind von außen nicht sichtbar und werden oft erst im Betrieb durch vorzeitigen Ausfall sichtbar. Ätzprüfungen (Nital-Ätzung) oder Barkhausen-Rauschen-Messung können Schleifbrand zuverlässig detektieren.

Mikrostrukturen konventionell geschliffener Wellen können unerwünschte Fehlerstellen verursachen, was Präzisionsanforderungen und NVH beeinflusst. Das unterstreicht: Die Bearbeitungsqualität hat direkte Auswirkungen auf den Betrieb.

Praxisempfehlungen zur Prozessoptimierung

Wichtige Kontrollpunkte nach dem Schleifen:

Rauheitsmessung an mehreren Messpositionen entlang der Welle
Rundlaufkontrolle in mehreren axialen Ebenen
Härtekontrolle nach dem Schleifen (Schleifbrand ausschließen)
Geradheitsmessung auf Richtplatten oder mit Laser
Visuelle Kontrolle auf Schleifspuren und Materialabdrücke

Profi-Tipp: Beim Schleifen von gehärteten Wellen empfiehlt sich der Einsatz von CBN-Schleifscheiben (kubisches Bornitrid). Sie ermöglichen hohe Schnittgeschwindigkeiten bei minimaler Wärmeentwicklung und reduzieren das Risiko von Schleifbrand erheblich. Besonders für Serienfertigung mit engen Toleranzfenstern ist CBN wirtschaftlich vorteilhaft.

Typische Schwachstellen in der Nachbearbeitung:

Zu große Schleifzugabe nach der Härtung erhöht das Schleifbrandrisiko
Ungeeignete Kühlmittelführung führt zu thermischer Schädigung
Schleifscheibenverschleiß ohne rechtzeitiges Abrichten erzeugt Formabweichungen
Einspannfehler in der Schleifmaschine übertragen sich direkt auf den Rundlauf

Die Wahl des richtigen Schleifverfahrens hängt von der Wellengeometrie ab. Einfache Zylinderwellen werden meist im Längsschliff bearbeitet. Komplexe Wellen mit Absätzen, Nuten oder Profilen erfordern CNC-gesteuerte Schleifzentren mit mehrachsiger Interpolation. Für spezielle Antriebsanwendungen bieten flexible Wellen für industrielle Anwendungen eine Alternative, wenn Starrheit keine Voraussetzung ist.

Die Endbearbeitung ist nicht nur ein Qualitätsschritt, sondern eine Investition in Lebensdauer. Wellen, die präzise geschliffen und geprüft werden, erreichen im Betrieb deutlich längere Wartungsintervalle. Fehlerhaft nachbearbeitete Wellen dagegen verursachen Folgeschäden an Lagern, Dichtungen und Kupplungen. Der Artikel zu Funktion und Praxis flexibler Wellen gibt ergänzende Einblicke in verwandte Bearbeitungsthemen.

Die unterschätzte Rolle von Form- und Oberflächengüte

In vielen Konstruktionsbüros und Fertigungsgesprächen dominiert der Durchmesser. Toleranzangaben werden diskutiert, Passungen berechnet, Maßketten analysiert. Was dabei häufig zu kurz kommt: Formfehler und Rauheit sind in der Praxis oft die eigentlichen Fehlerursachen, nicht das Übermaß im Durchmesser.

Diese Fehlpriorisierung hat einen nachvollziehbaren Grund. Durchmesser sind einfach messbar. Rauheit und Rundlauf erfordern spezialisierte Messmittel, Messkompetenz und oft mehr Zeit. In der Kostendiskussion werden diese Prüfschritte daher als erstes reduziert. Das rächt sich im Betrieb.

Lieferantenangaben zeigen, dass Rundlauf und Oberflächengüte häufig als entscheidende Qualitätsgrößen gelten. Diese Einschätzung deckt sich mit der Erfahrung aus anspruchsvollen Antriebsanwendungen. Wellen, die maßhaltig aber rau sind, erzeugen Leckagen an Dichtungen. Wellen mit korrektem Durchmesser aber Rundlaufabweichung verursachen Lagerausfälle lange vor Erreichen der rechnerischen Lebensdauer.

Ein weiterer unterschätzter Aspekt: Formfehler sind nicht linear. Eine Welle mit 0,01 mm Rundlauffehler bei 3000 U/min erzeugt dynamische Kräfte, die um ein Vielfaches über dem statischen Äquivalent liegen. Diese Kräfte belasten Lager, Kupplungen und Gehäuse systematisch. Die Folge sind Geräusche und Ausfälle, deren Ursache schwer zurückzuverfolgen ist, weil die Welle beim Ausmessen im Stillstand oft noch “gut” erscheint.

Die empfehlenswerte Konsequenz: Oberflächengüte und Rundlauf gehören in jede Qualitätsspezifikation für Präzisionswellen. Nicht als optionale Angabe, sondern als harte Anforderung mit Prüfpflicht. Wer diese Parameter in der Ausschreibung verankert und im Wareneingang kontrolliert, verhindert Folgekosten, die um ein Vielfaches über dem Preis einer besseren Welle liegen. Die Vorteile flexibler Wellen verdeutlichen zusätzlich, wie Wellendesign und Fertigungsqualität zusammen das Systemverhalten definieren.

Präzisionswellen optimal einsetzen: Lösungen und Beratung

Wer sich tiefergehend mit dem Thema befassen oder konkrete Lösungen für die Praxis finden möchte, erhält hier passende Ressourcen. BIAX Flexwellen (Schmid & Wezel GmbH) unterstützt Maschinenbauer und Industriehersteller bei der Auswahl und Auslegung präziser Wellenlösungen. Ob starre oder flexible Ausführungen, Standardkomponenten oder kundenspezifische Konfigurationen: Die technische Beratung beginnt mit den konkreten Anforderungen aus dem jeweiligen Antrieb. Der strukturierte Vergleich starrer und flexibler Wellen hilft bei der Entscheidungsfindung. Wer die Flexibilität von Wellen im Antrieb besser verstehen möchte, findet dort fundierte Grundlagen. Konkrete Praxisbeispiele für Wellenlösungen zeigen, wie reale Anforderungen technisch gelöst wurden. Anfragen für individuelle Konfigurationen können direkt über das Kontaktformular auf der Website gestellt werden.

Häufig gestellte Fragen zu Präzisionswellen im Maschinenbau

Welche Normen sind für die Produktion und Prüfung von Präzisionswellen relevant?

ISO 286 ist die wichtigste Norm für Toleranzen und Passungen bei Präzisionswellen. Prüfungen erfolgen nach dieser und weiteren nationalen Standards, die Maßhaltigkeit, Oberflächengüte und Härteanforderungen definieren.

Worauf muss bei der Auswahl einer Wellen-Passung für Lager besonders geachtet werden?

Die Passung muss an die spezifische Lagerbohrung und die Belastungsart angepasst werden, da klassische Passungswerte bei rotierender Last von den Normwerten abweichen können. Wälzlagerhersteller geben eigene Empfehlungen für ihre Produkte heraus.

Warum ist die Oberflächengüte für Präzisionswellen so entscheidend?

Eine hohe Oberflächengüte mit Ra < 0,2 µm erhöht die Dichtheit an Dichtungsflächen, reduziert Reibungsverschleiß und verbessert die Lebensdauer von Lagern und Dichtelementen maßgeblich.

Wie kann man Rundlaufabweichungen bei Präzisionswellen vermeiden?

Durch Schleifen als finalen Arbeitsschritt und präzise Geometriekontrolle in mehreren axialen Messpositionen wird die Rundlaufabweichung zuverlässig minimiert und auf Werte unter 0,005 mm gebracht.

Welche Auswirkungen hat die Nachbearbeitung auf NVH?

Bearbeitungsqualität und Toleranzkette beeinflussen NVH direkt über die Mikrostruktur der Oberfläche. Fehlerhafte Nachbearbeitung, zum Beispiel durch Schleifbrand oder erhöhte Rauheit, führt zu unerwünschten Geräuschen und Vibrationen im Betrieb.
