Flexwellen im Maschinenbau: Effizienzsteigerung präzise erklärt
23 Februar 2026
Platzmangel und komplexe Bauraumgegebenheiten stellen viele Entwicklungsingenieure im deutschen Maschinenbau vor echte Herausforderungen. Wenn starren Antrieben die Flexibilität fehlt, überzeugen biegsame Wellen mit vibrationsarmer Drehmomentübertragung bis zu 50.000 U/min selbst in schwierigen Einbausituationen. Dieser Überblick zeigt, wie innovative Flexwellen die Kraftübertragung selbst unter anspruchsvollsten Bedingungen effizient und prozesssicher gestalten.
Inhaltsverzeichnis
- Was Flexwellen auszeichnet und wie sie funktionieren
- Typische Bauarten und Unterschiede industrieller Flexwellen
- Anwendungsfelder: Flexwellen für präzise Bearbeitungsprozesse
- Wichtige Auswahlkriterien und technische Anforderungen
- Fehlerquellen, Verschleiß und Wartung in der Praxis
Wichtige Erkenntnisse
| Punkt | Details |
|---|---|
| Flexwellen bieten hohe Flexibilität | Sie ermöglichen die Kraftübertragung in Bereichen, wo starre Systeme scheitern, besonders in engen oder gekrümmten Räumen. |
| Vibrationen werden minimal gehalten | Die Konstruktion reduziert Vibrationen und verlängert somit die Lebensdauer von Maschinen und Werkzeugen. |
| Wichtige Auswahlkriterien beachten | Drehmoment, Drehzahl und Biegeradius sind entscheidend für die effektive Nutzung von Flexwellen. |
| Regelmäßige Wartung notwendig | Inspektionen und Dokumentationen sind essenziell, um Vorzeitigen Verschleiß und Ausfälle zu vermeiden. |
Was Flexwellen auszeichnet und wie sie funktionieren
Eine biegsame Welle verbindet zwei Punkte im Raum, die nicht zueinander fluchten. Sie überträgt Drehbewegungen zuverlässig, auch wenn Antrieb und Abtrieb nicht auf einer geraden Linie liegen.
Anders als starre Achsen ermöglichen biegsame Wellen Kraftübertragung dort, wo Platz knapp ist oder geometrische Versätze vorliegen. Sie funktionieren in engen Schächten, um Ecken und durch schwer erreichbare Räume—was starre Systeme schlicht nicht können.

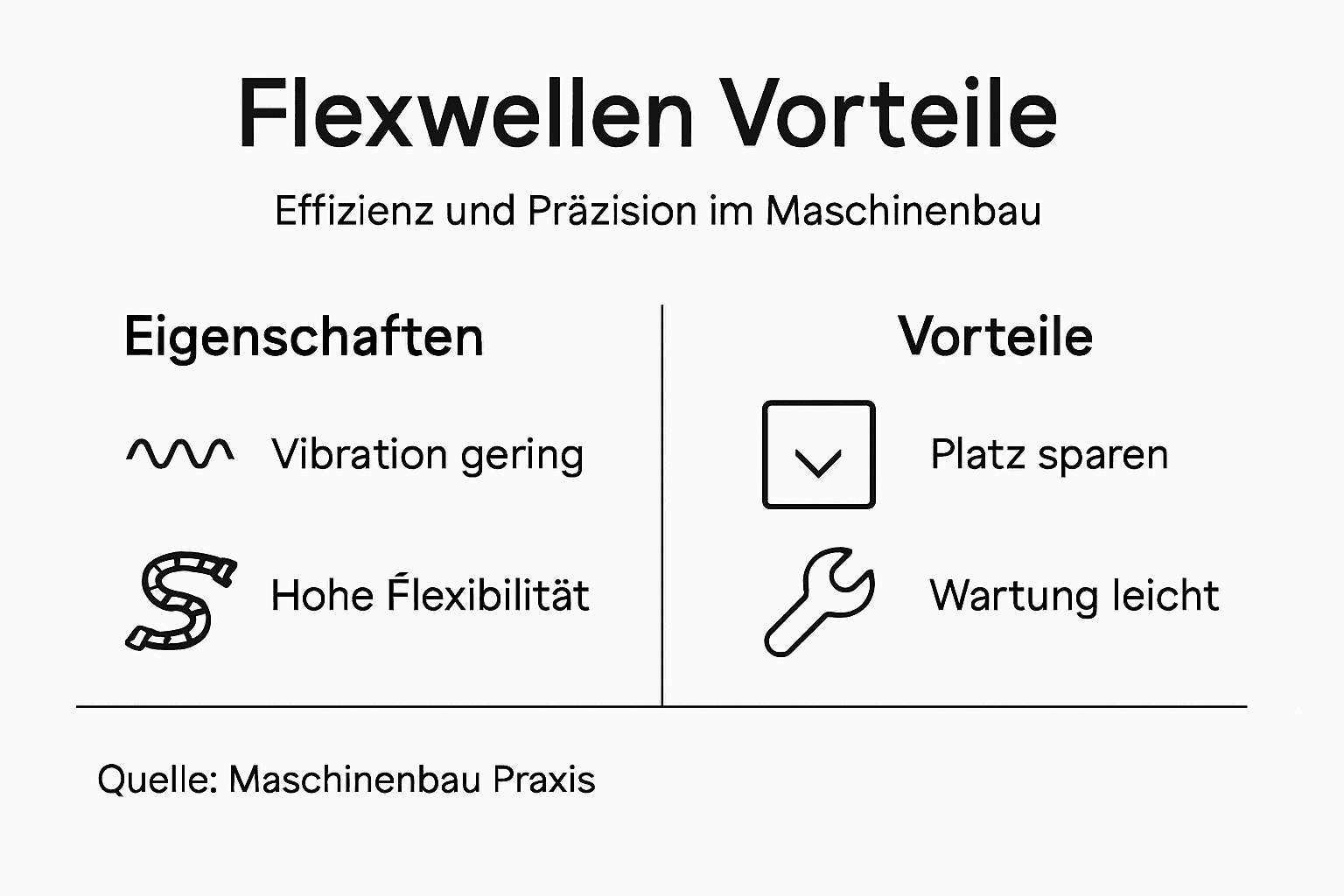

Die Kerneigenschaften von Flexwellen unterscheiden sie von Standardantrieben:
- Vibrationsarme Drehmomentübertragung bis 50.000 U/min
- Flexible Anordnung ohne präzise Fluchtung erforderlich
- Stoßdämpfung durch innere Elastizität
- Einsatz in engen, gekrümmten Räumen möglich
- Hohe Rotationsgenauigkeit trotz Biegung
Aufbau und Funktionsprinzip
Die Konstruktion einer biegsamen Welle ist präzise durchdacht. Ein flexibler Kern sitzt in einer schützenden Hülle und überträgt das Drehmoment durch Verdrehung weiter.
Der Kern besteht aus mehreren ineinander verschachtelten Stahldrähten, die Spannungen aufnehmen und verteilen. Diese Anordnung ermöglicht Biegungen ohne Bruch.
Die Flexibilität entsteht nicht durch Schwachstellen, sondern durch eine durchdachte Drahtstruktur, die Kraft über viele kleine Kontaktpunkte überträgt.
Bei der Rotation werden Drehbewegungen zuverlässig und vibrationsarm auch bei hohen Drehzahlen übertragen. Die Drähte arbeiten zusammen wie ein Seil, das sich verdreht, nicht zerbricht.
Die äußere Schutzschicht besteht aus Metall oder Kunststoff und schützt den Kern vor Verschmutzung und mechanischen Schäden. Sie können glatt oder mit Gewinde ausgeführt sein, je nach Montagebedarf.
Einsatzbereiche und Vorteile
Biegsame Wellen glänzen dort, wo starre Antriebe versagen:
- Schleif- und Poliermaschinen in der Oberflächenbearbeitung
- Entgratungsgeräte mit engen Zugriffswegen
- Zahnradpumpen in beengten Installationsräumen
- Medizintechnik bei präzisen Bohr- oder Schleifprozessen
- Antrieb von Werkzeugen in Mannschaftsräumen oder unter Maschinen
Der Vorteil: Sie benötigen keine teuren Umlagerungen oder Ausgleichselemente. Antrieb und Abtrieb können völlig frei positioniert werden—senkrecht, horizontal, um Ecken oder in spiralförmigen Bahnen.
Darüber hinaus reduzieren biegsame Wellen Vibrationen und Resonanzen, die bei starren Antrieben zu Verschleiß und Lärmentwicklung führen. Das bedeutet längere Lebensdauer der gesamten Maschine.
Pro-Tipp: Beim Einsatz von biegsamen Wellen sollten Sie auf die maximal zulässige Biegespannung achten—zu enge Kurvenradien verringern die Lebensdauer erheblich. Dokumentieren Sie die tatsächlichen Installationswege, um späteren Fragen vorzubeugen.
Typische Bauarten und Unterschiede industrieller Flexwellen
Die Vielfalt an Flexwellen ermöglicht es, für praktisch jede Anwendung die richtige Lösung zu finden. Unterschiedliche Bauarten bieten verschiedene Leistungsmerkmale und Einsatzmöglichkeiten.
Industrielle Flexwellen bestehen aus mehreren Lagen entgegen schraubenförmig gewundener Drähte, die in einem Schutzschlauch rotieren. Die Wellenseele trägt dabei das Drehmoment, während die Schutzschicht Verschleiß und Verschmutzung abwehrt.
Konstruktionstypen und ihre Merkmale
Die Wicklungsrichtung der Drahtlagen bestimmt die Leistungsfähigkeit erheblich. Eine bevorzugte Drehrichtung optimiert die Kraftübertragung und minimiert Verschleiß.
Drei klassische Bauarten dominieren die Industrie:
- Standardtypen mit symmetrischem Aufbau für universelle Anwendungen
- Lagertypen mit beidseitigen Kugellagerungen für höhere Präzision
- Fllansch-Ausführungen mit Montageelementen für schnelle Integration
Eine beliebte Variante sind Flexwellen mit beidseitigen Kugellagerungen und Montageflansche. Sie ermöglichen einfache Integration in bestehende Maschinenaufbauten ohne zusätzliche Modifikationen.
Die Wahl der richtigen Bauart bestimmt nicht nur die Funktionsfähigkeit, sondern auch die Lebensdauer und Wartungsanforderungen der gesamten Antriebskette.
Unterschiede nach Anwendungsanforderungen
Flexwellen zeichnen sich durch hohe Verschleißfestigkeit und effektive Vibrationsdämpfung aus. Diese Eigenschaften reduzieren Lärm und schonen benachbarte Maschinenkomponenten.
Zum Ausgleich von Fluchtungsfehlern bieten verschiedene Baugrößen und Kupplungsarten Flexibilität. Unterschiedliche Biegeradien ermöglichen Installation in engen Räumen ohne Kompromisse bei der Kraftübertragung.
Die Materialwahl des Schutzschlauchs variiert je nach Einsatzumgebung:
- Stahlschutzschlauch für robuste Industrieumgebungen
- Kunststoffschlauch für leichte Anwendungen und korrosive Medien
- Spezialwerkstoffe für Hochtemperatur- oder Reinraumbereiche
Drehmoment und maximale Drehzahl sind zentrale Auswahlkriterien. Verschiedene Wellenseelen-Kaliber ermöglichen Anpassung an spezifische Kraft- und Geschwindigkeitsanforderungen.
Auswahl nach Einsatzfeld
Für Oberflächenbearbeitung mit hohen Drehzahlen eignen sich dünnere Wellenseelen. Bei intensiver Schleif- oder Polierarbeit können kalibrierte Größen höheres Drehmoment übertragen.
In der Medizintechnik und Präzisionsfertigung werden oftmals spezialisierte Bauarten mit extrem präzisen Toleranzen eingesetzt. Hier kommt es auf minimale Unwucht und exakte Drehzahlkonstanz an.
Pro-Tipp: Dokumentieren Sie bei der Auswahl die genauen Anforderungen zu Drehmoment, Drehzahl und Biegeradius—diese Angaben ermöglichen eine präzise Auslegung und verhindern kostspieligen Austausch bei Unterdimensionierung.
Diese Übersicht zeigt zentrale Auswahlkriterien für biegsame Wellen je nach Einsatzbereich:
| Kriterium | Industrie | Medizintechnik | Maschinenbau |
|---|---|---|---|
| Max. Drehzahl | 10.000–50.000 U/min | bis 400.000 U/min | 5.000–30.000 U/min |
| Drehmomentbedarf | Mittel bis hoch | Sehr niedrig | Mittel |
| Biegeradius | Mittel | Sehr klein | Variabel |
| Materialschutz | Stahl, Spezialwerkst. | Edelstahl, Kunststoff | Stahl, Aluminium |
| Reinigung/Service | Standardwartung | Autoklavierbar, steril | Einfache Reinigung |
Anwendungsfelder: Flexwellen für präzise Bearbeitungsprozesse
Präzise Bearbeitungsprozesse erfordern zuverlässige Antriebslösungen, die Kraft präzise übertragen ohne Vibrationen oder Unwuchten einzubringen. Hier zeigen biegsame Wellen ihre Stärken besonders deutlich.
In der modernen Fertigung werden biegsame Wellen überall dort eingesetzt, wo Genauigkeit und Zuverlässigkeit zentral sind. Sie verbinden Antriebsquelle und Werkzeug, ohne den Prozess durch mechanische Instabilität zu gefährden.
Oberflächenbearbeitung und Finishing
Schleifen, Polieren und Entgraten gehören zu den anspruchsvollsten Anwendungen. Diese Prozesse erfordern konstante Drehzahlen und präzise Drehmomentübertragung über längere Zeiträume.
Biegsame Wellen ermöglichen es, Schleif- und Polierköpfe an schwer erreichbaren Stellen zu positionieren:
- Entgratung von komplexen Werkstückgeometrien
- Oberflächenfinish in engen Hohlräumen
- Polieren von Kanten und Übergängen
- Strukturieren und Texturieren von Oberflächen
Die Vibrationsdämpfung reduziert dabei nicht nur die Oberflächenrauheit, sondern schont auch das Werkzeug. Das führt zu längerer Standzeit und weniger Verschleißteilen.
Präzisionsbearbeitung mit biegsamen Wellen funktioniert nur, wenn die Wellenseele kalibriert ist und minimale Unwucht aufweist—hier zählt jedes Zehntel Millimeter.
Medizintechnik und Zahnmedizin
In der Zahnmedizin sind biegsame Wellen seit Jahrzehnten unverzichtbar. Zahnbohrer und Zahnschleifinstrumente benötigen höchste Präzision bei gleichzeitiger Flexibilität.
Die Anforderungen in diesem Bereich sind extrem:
- Drehzahlen bis 400.000 U/min bei minimaler Vibration
- Sterilisierbarkeit und Korrosionsresistenz
- Exakte Positionierung und Kontrolle
- Langlebigkeit trotz täglicher Dauerlast
Biegsame Wellen mit hochwertigen Werkstoffen und Präzisions-Kupplungen erfüllen diese anspruchsvollen Vorgaben zuverlässig.
Luft- und Raumfahrttechnik
In der Luft- und Raumfahrt müssen biegsame Wellen unter extremen Bedingungen funktionieren. Gewichtsbeschränkungen, Temperaturbelastung und Sicherheitsanforderungen sind hier maximal.
Typische Anwendungen umfassen:
- Wartungs- und Inspektionswerkzeuge in Flugzeugrümpfen
- Antriebe für Hydraulik-Systeme in engen Schächten
- Kalibrierungs- und Prüfvorrichtungen
Für solche kritischen Anwendungen werden oft speziell ausgelegte Flexwellen mit dokumentierter Qualitätssicherung und Material-Zertifikaten verwendet.
Maschinenbau und Sondermaschinen
In der allgemeinen Fertigung kommen biegsame Wellen überall dort zum Einsatz, wo Standard-Antriebe nicht passen. Hydraulische Pumpen, Getriebe und Spezialwerkzeuge werden damit angetrieben.
Die Flexibilität ermöglicht es Maschinenbauern, Anlagen kompakt zu gestalten und Platz zu sparen. Weniger Umlagerungen bedeuten weniger Verschleiß in der gesamten Maschine.
Pro-Tipp: Wählen Sie die Wellenseele nach dem tatsächlichen Drehmoment-Bedarf aus, nicht nach Maximalwerten—eine richtig dimensionierte Welle läuft effizienter, erzeugt weniger Wärme und hält deutlich länger.
Wichtige Auswahlkriterien und technische Anforderungen
Die richtige Auswahl einer biegsamen Welle entscheidet über Leistung, Lebensdauer und Wirtschaftlichkeit. Mehrere technische Parameter müssen berücksichtigt werden, um eine sichere und effiziente Lösung zu finden.
Eine falsche Dimensionierung führt zu Ausfallzeiten, Verschleiß und unnötigen Kosten. Daher lohnt sich eine genaue Analyse der Anforderungen von Anfang an.
Drehmoment und Drehzahl
Das maximal zulässige Drehmoment ist das zentrale Auswahlkriterium. Es muss die tatsächliche Last decken, mit einer angemessenen Sicherheitsmarge von mindestens 20 Prozent.
Die Drehzahl bestimmt die Auswahl der Wellenseele und des Schutzschlauchs. Höhere Drehzahlen erfordern leichtere, präzisere Konstruktionen mit besserer Auswuchtung.
Beide Parameter zusammen definieren die erforderliche Leistung:
- Niedrige Drehzahl + hohes Drehmoment = robuste, stärkere Wellenseele
- Hohe Drehzahl + niedriges Drehmoment = leichte, feinere Konstruktion
- Kombiniert beides = spezialisierte Auslegung erforderlich
Die richtige Balance zwischen Drehmoment und Drehzahl ist entscheidend—eine zu starke Welle verschleißt schneller, eine zu schwache versagt unter Last.
Biegeradius und Installationsraum
Der minimale Biegeradius ist eine physikalische Grenze. Kleinere Radien führen zu höheren Biegespannungen und verkürzen die Lebensdauer drastisch.
Bei der Planung sollten Sie den tatsächlich verfügbaren Raum realistisch erfassen. Legen Sie die Welle nicht zu eng—jeder zusätzliche Zentimeter Kurvenradius verlängert die Lebensdauer erheblich.
Zu beachtende Punkte:
- Minimale Biegeradius nach Herstellerangaben einhalten
- Kurvenradien lieber großzügiger dimensionieren
- Kreuzungspunkte und Befestigungen berücksichtigen
- Längspiel und Verlängerungen einkalkulieren
Werkstoffe und Umgebungsbedingungen
Die Schutzschicht muss zur Umgebung passen. Stahlschutzschläuche bieten maximale Robustheit, Kunststoffvarianten sind leichter und korrosionsresistent.
Umgebungsfaktoren, die die Materialwahl beeinflussen:
- Temperaturbereich während des Betriebs
- Exposition gegenüber Ölen, Kühlmitteln oder Chemikalien
- Feuchtigkeit und Korrosionsgefahr
- Reinigungsmethoden und Sterilisierbarkeit
Für spezielle Anwendungen mit hohen Anforderungen sind oft Sonderlösungen notwendig.
Kupplung und Schnittstellen
Die Kupplungsart bestimmt die Kompatibilität mit Antrieb und Abtrieb. Standardkupplungen wie Stecknabe oder Schraubverbindung sind einfach, aber Sonderkupplungen sind oft effizienter.
Wichtige Überlegungen:
- Passfederschlitze oder Keilnabe erforderlich?
- Schnellwechsel-Kupplungen sinnvoll?
- Sicherungsschrauben oder Gewinde vornötig?
- Gewicht und Unwucht der Kuppelung
Prüfung und Dokumentation
Vor dem Einsatz sollte die Welle funktionsprüfung durchlaufen. Dies umfasst Auswuchten, Fluchtungsprüfung und möglicherweise Dauerlasttest.
Eine detaillierte Dokumentation trägt zur Qualitätssicherung bei und hilft bei späteren Wartungen oder Reklamationen. Heben Sie Zertifikate und Prüfprotokolle auf.
Pro-Tipp: Erstellen Sie eine Auswahlcheckliste mit allen technischen Parametern und lassen Sie diese von Ihrem Lieferanten bestätigen—dies verhindert Missverständnisse und gibt Ihnen Sicherheit beim Austausch oder Reklamationen.
Fehlerquellen, Verschleiß und Wartung in der Praxis
Biegsame Wellen sind robust, aber nicht wartungsfrei. Typische Fehler in Installation, Bedienung und Wartung führen zu vorzeitigem Verschleiß und Ausfällen.
Die gute Nachricht: Viele Probleme lassen sich durch einfache Maßnahmen verhindern. Regelmäßige Kontrollen und richtige Handhabung verlängern die Lebensdauer erheblich.
Häufige Installationsfehler
Der Biegeradius wird am häufigsten unterschätzt. Zu enge Kurven führen zu Dauerspannungen, die die Drahtstruktur ermüden.
Weitere kritische Fehler:
- Welle zu fest eingespannt ohne Bewegungsfreiraum
- Scharfkantige Befestigungen, die den Schutzschlauch beschädigen
- Fehlende Ausgleichselemente bei zu großem Versatz
- Installation ohne vorherige Fluchtungsprüfung
- Überlange Wellensegmente ohne Zwischenstützung
Die Installation muss sorgfältig geplant werden. Ein paar Stunden Planung sparen später Wochen Ausfallzeit.
Zur besseren Übersicht finden Sie hier eine Zusammenfassung typischer Fehlerquellen, ihrer Folgen und empfohlener Vorbeugungsmaßnahmen:
| Fehlerquelle | Mögliche Folgen | Empfehlung zur Vermeidung |
|---|---|---|
| Zu enger Biegeradius | Früher Drahtbruch, Vibration | Biegeradius großzügig wählen |
| Falsche Befestigung | Schutzmantel beschädigt | Abgerundete und passende Halterung |
| Fehlende Zwischenstützung | Durchhang, erhöhte Belastung | Zusätzliche Stützen montieren |
| Nicht angepasste Kupplung | Spiel, Übertragungsfehler | Exakte Kompatibilität prüfen |
| Schlechte Dokumentation | Wartungsprobleme, Stillstand | Wartungsprotokoll stets führen |
Installationsfehler sind der Hauptgrund für vorzeitigen Verschleiß—oft kosten sie weniger Zeit zu beheben als der spätere Austausch der Welle.
Verschleiß erkennen
Der Verschleiß beginnt oft unmerklich. Erste Anzeichen sind leichte Vibrationen, knackende Geräusche oder unerwartete Drehzahlschwankungen.
Wichtiger Unterschied: Normaler Verschleiß ist graduell, Ermüdungsbruch kommt plötzlich. Regelmäßige Inspektion hilft, Probleme früh zu erkennen.
Verschleißindikatoren:
- Erhöhte Lärmentwicklung beim Betrieb
- Fehlende Elastizität—die Welle biegt sich nicht mehr geschmeidig
- Sichtbare Abnutzung am Schutzschlauch
- Spiele in den Kupplungen
- Verfärbungen oder Korrosion an der Oberfläche
Wartungsplan und Inspektion
Eine strukturierte Wartung verhindert ungeplante Ausfälle. Der Umfang hängt von Einsatzhäufigkeit und Umgebung ab.
Einfache Inspektionen alle 3 bis 6 Monate:
- Visuelle Kontrolle auf Beschädigungen und Verschleiß
- Funktionstests unter Betriebsbedingungen
- Überprüfung aller Befestigungselemente und Kupplungen
- Kontrolle auf Verschmutzung oder Verschleimung
Bei intensivem Einsatz sollten hochwertige Flexwellen mit verbesserter Verschleißfestigkeit bevorzugt werden. Diese reduzieren Wartungsintervalle erheblich.
Austausch und Lagerbestandsverwaltung
Abgelöste Wellen sollten nicht sofort verschrottet werden. Prüfen Sie, ob eine Überholung möglich ist—oft kosten Reparaturen weniger als Neuanschaffung.
Für kritische Anwendungen empfiehlt sich ein Lagerhaltungssystem. Ersatzwellen reduzieren Ausfallzeiten drastisch bei plötzlichen Schäden.
Lagerbestände:
- Mindestens eine Reservewelle für jede kritische Anwendung
- Gut gekennzeichnete Lagerung zur Vermeidung von Verwechslungen
- Dokumentation von Spezifikationen und Einsatzorten
Pro-Tipp: Führen Sie ein Wartungsprotokoll für jede biegsame Welle—notieren Sie Inspektionsdatum, Befund und durchgeführte Wartungen. Dies hilft Ihnen, Verschleißmuster zu erkennen und Wartungsintervalle zu optimieren.
Flexwellen im Maschinenbau effizient einsetzen und optimieren
Die präzise Übertragung von Drehmoment und Rotation in beengten oder komplex angeordneten Maschinenbauumgebungen stellt viele Anwender vor Herausforderungen. Typische Probleme wie zu enge Biegeradien, Fehlausrichtung oder vorzeitiger Verschleiß können zu kostspieligen Ausfällen führen. BIAX Flexwellen (Schmid & Wezel GmbH) bietet passgenaue Lösungen für diese Anforderungen und unterstützt Sie dabei, Ihre Maschinenleistung nachhaltig zu steigern. Mit hochwertiger Verarbeitung und individuell abgestimmten Antriebskomponenten sorgen wir für vibrationsarme Kraftübertragung selbst unter schwierigsten Bedingungen.
Profitieren Sie von unserem Know-how und unserer Vielfalt an Flexwellen für industrielle Anwendungen und entdecken Sie praxisbewährte Konzepte für eine längere Lebensdauer und zuverlässige Effizienz. Besuchen Sie unsere Kategorie Unkategorisiert Archive – BIAX Flexwellen für weiterführende Informationen. Machen Sie jetzt den entscheidenden Schritt für Ihre Maschinen und sichern Sie sich kompetente Beratung und maßgeschneiderte Lösungen unter Kontakt BIAX Flexwellen. Investieren Sie in Präzision und Zuverlässigkeit für Ihre Maschinenbauprojekte.
Häufig gestellte Fragen
Was sind die Vorteile von Flexwellen im Maschinenbau?
Biegsame Wellen bieten eine vibrationsarme Drehmomentübertragung, sind flexibel einsetzbar, erfordern keine präzise Fluchtung und ermöglichen den Einsatz in engen und gekrümmten Räumen.
Wie funktioniert der Aufbau einer biegsamen Welle?
Eine biegsame Welle besteht aus einem flexiblen Kern, der in einer schützenden Hülle sitzt, und überträgt das Drehmoment durch Verdrehung. Die Drahtstruktur im Kern verteilt Spannungen, ermöglicht Biegungen und gewährleistet eine zuverlässige Kraftübertragung.
Welche Anwendungen profitieren besonders von Flexwellen?
Biegsame Wellen finden Anwendung in der Oberflächenbearbeitung, Medizintechnik, Maschinenbau und speziellen Werkzeugantrieben, wo präzise Bewegungsübertragung und Flexibilität gefragt sind.
Worauf sollte ich bei der Auswahl einer Flexwelle achten?
Wichtige Auswahlkriterien sind das maximale Drehmoment, die Drehzahl, der Biegeradius und das Material der Schutzschicht, die an die spezifischen Anforderungen des Einsatzbereichs angepasst werden sollten.
