TL;DR:

• Flexible Wellen ermöglichen präzises Entgraten in schwer zugänglichen, engen und komplexen Innenräumen.
• Prozessparameter wie Drehzahl und Schmierung sind entscheidend für Qualität und Standzeit der Werkzeuge.
• Sie sind wirtschaftlich effizient, besonders bei Serienfertigung und komplexen Geometrien.

---

Herkömmliche Entgratwerkzeuge stoßen in verwinkelten Innenkonturen, tiefen Bohrungen oder Kreuzkanälen schnell an ihre Grenzen. Starre Schleifköpfe erreichen diese Stellen nicht, manuelle Nacharbeit ist zeitintensiv und fehleranfällig. Flexible Wellen bieten hier eine technisch überlegene Alternative: Sie übertragen Drehmoment und Rotation in schwer zugängliche Bereiche und ermöglichen präzises Entgraten, Schleifen und Polieren auch an komplexen Geometrien. Dieser Artikel erklärt den Aufbau, die Funktionsweise und die entscheidenden Prozessparameter flexibler Wellen sowie deren Einsatz in der industriellen Praxis.

Inhaltsverzeichnis

• Grundlagen und Aufbau Flexibler Wellen
• Funktionsweise im Detail: Drehzahlen, Antrieb und Prozessparameter
• Anwendungsbeispiele und Spezielle Vorteile in Engen Bereichen
• Wirtschaftlichkeit & Vergleich zu Alternativen
• Unsere Praxiserfahrung: Was Fachleute häufig übersehen
• Optimierte Lösungen für Ihr Entgratprojekt
• Häufig gestellte Fragen zum Entgraten mit flexiblen Wellen

Wichtige Erkenntnisse

Punkt	Details
Ideal für enge Geometrien	Flexible Wellen ermöglichen sicheres und effizientes Entgraten, wo starre Werkzeuge an ihre Grenzen stoßen.
Prozessparameter entscheidend	Drehzahl, Schmierung und Kopfwahl beeinflussen Qualität und Lebensdauer maßgeblich.
Wirtschaftlicher Vorteil	Die Automatisierung mit flexiblen Wellen reduziert Arbeitszeit und Ausschuss im Vergleich zu manuellen Verfahren.
Praxis-Tipps beachten	Zu hohe Drehzahlen und unpassende Materialien mindern das Ergebnis und erhöhen den Verschleiß.

Grundlagen und Aufbau Flexibler Wellen

Nachdem die Bedeutung des Entgratens an schwer zugänglichen Stellen klar wird, betrachten wir, wie flexible Wellen technisch aufgebaut sind. Grundsätzlich besteht eine flexible Welle aus drei Hauptkomponenten: dem Wellenkörper, dem Antrieb und dem abrasiven Aufsatz. Der Wellenkörper mit abrasiven Aufsätzen wird von einem Motor oder CNC-System angetrieben und überträgt die Rotationsbewegung präzise bis an die Bearbeitungsstelle.

Der Wellenkörper selbst besteht aus mehrlagig gewickelten Stahldrähten. Diese Konstruktion verleiht der Welle ihre charakteristische Biegsamkeit bei gleichzeitig hoher Torsionssteifigkeit. Präzise gewickelte Kerne minimieren Taumelbewegungen und Vibrationen, die sonst zu ungleichmäßigen Oberflächen oder vorzeitigem Werkzeugverschleiß führen würden.

Die Aufsätze variieren stark je nach Anwendungsfall:

• Kugelförmige Schleifkörper (Ball-Hones): Ideal für Bohrungen und Innenkanäle, gleichmäßige Materialabnahme
• Drahtbürsten: Geeignet für Entgraten nach dem Stanzen oder Feinschneiden, schonen die Grundgeometrie
• Schleifkopf mit gebundenem Korn: Für harte Werkstoffe wie gehärteter Stahl oder Titan
• Lamellenschleifer: Flexibel in der Konturanpassung, besonders bei unregelmäßigen Kanten
• Polierpaste mit Träger: Für abschließende Oberflächenveredelung nach dem Entgraten

Die Eignung der Aufsätze hängt direkt vom Werkstoff ab. Aluminium verträgt weichere Abrasive, während Edelstahl und Titan spezifische Korngrößen und Bindungsarten erfordern. Eine falsche Paarung führt zu Schmiereffekten oder übermäßigem Abtrag.

Aufsatztyp	Werkstoff	Typischer Einsatz
Ball-Hone	Stahl, Aluminium	Bohrungen, Innenkanäle
Drahtbürste	Stahl, Edelstahl	Stanzkanten, Feinschnittteile
Schleifkopf	Titan, gehärteter Stahl	Präzisionsbohrungen
Lamellenschleifer	Aluminium, Kunststoff	Freiformkonturen

Die Vorteile flexibler Wellen zeigen sich besonders bei minimalen Biegeradien. Moderne Konstruktionen erlauben Biegeradien ab 7,5 cm, ohne dass die Übertragungseffizienz merklich sinkt. Das ermöglicht den Einsatz in Bereichen, die für starre Werkzeuge physisch unerreichbar sind.

Profi-Tipp: Auf präzise gewickelte Stahlkerne und passende Kolletgrößen achten. Eine zu große Toleranz zwischen Kolett und Wellenende erzeugt Unwucht und erhöhte Vibration, was die Oberflächengüte direkt beeinträchtigt und die Lebensdauer des Aufsatzes verkürzt.

Für Entgraten in engen Bereichen ist die Kombination aus geeignetem Aufsatz und korrekt dimensionierter Welle entscheidend. Eine zu steife Welle verliert ihre Anpassungsfähigkeit, eine zu weiche überträgt das Drehmoment unzuverlässig.

Funktionsweise im Detail: Drehzahlen, Antrieb und Prozessparameter

Mit dem Verständnis für Aufbau und Komponenten lässt sich nun genauer beleuchten, wie der Entgratprozess im Detail abläuft. Die Prozessparameter entscheiden maßgeblich über Qualität, Reproduzierbarkeit und Werkzeugstandzeit.

Der Antrieb rotiert die Welle bei 600 bis 22.000 RPM, abhängig von Anwendung und Werkstoff. Für das grobe Entgraten von Stahlteilen sind niedrige bis mittlere Drehzahlen zwischen 800 und 3.000 RPM typisch. Polieranwendungen an Aluminium oder Edelstahl erfordern hingegen höhere Drehzahlen im Bereich von 5.000 bis 15.000 RPM.

Eine strukturierte Arbeitsabfolge ist entscheidend für reproduzierbare Ergebnisse:

1. Einlaufphase: Werkzeug langsam auf Betriebsdrehzahl bringen, um Taumeln zu vermeiden
2. Zustellbewegung: Werkzeug axial oder radial in die Bohrung einführen, ohne Kontakt unter Last
3. Bearbeitungsphase: Definierte Anzahl von Hüben oder Umdrehungen bei konstanter Drehzahl
4. Auslaufphase: Drehzahl reduzieren, bevor das Werkzeug aus der Bohrung gezogen wird
5. Kontrolle: Visuelle oder taktile Prüfung der Kante nach festgelegtem Intervall

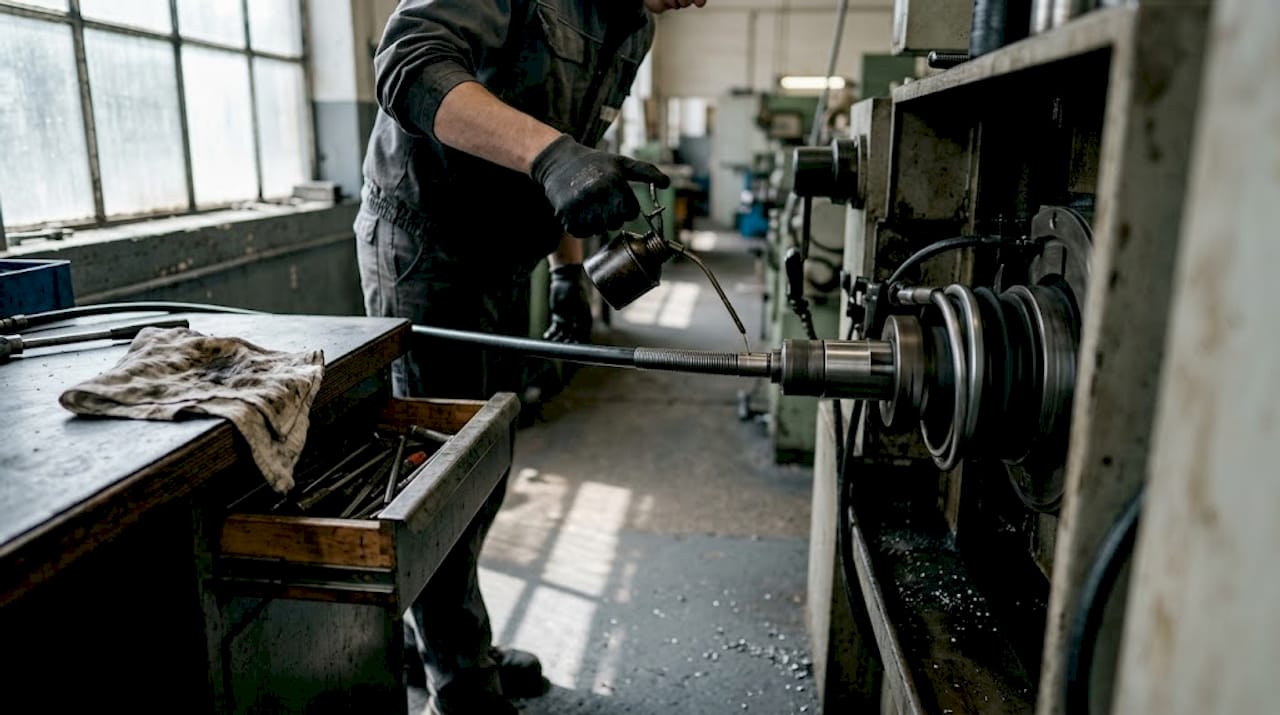

Die Schmierung ist kein optionaler Schritt, sondern ein kritischer Prozessparameter. Ohne ausreichende Kühlung und Schmierung steigt die Temperatur an der Kontaktzone schnell auf Werte, die den Aufsatz verglühen lassen oder die Werkstückoberfläche thermisch schädigen. Öl oder wassergemischte Kühlmittel reduzieren Reibung, transportieren Späne ab und verlängern die Standzeit des Aufsatzes erheblich.

Parameter	Entgraten (grob)	Schleifen (fein)	Polieren
Drehzahl (RPM)	800 bis 3.000	3.000 bis 8.000	5.000 bis 15.000
Schmierung	Öl oder Emulsion	Öl oder Emulsion	Polierpaste
Hübe pro Teil	3 bis 5	5 bis 10	10 bis 20
Typischer Aufsatz	Drahtbürste	Schleifkopf	Lamelle oder Paste

Die Abläufe im Entgratprozess lassen sich in CNC-Umgebungen vollständig parametrisieren. Das bedeutet: Drehzahl, Vorschub, Hubanzahl und Schmierungsintervalle werden einmalig definiert und dann für jedes Teil identisch ausgeführt. Diese Reproduzierbarkeit ist in der Serienfertigung ein entscheidender Qualitätsfaktor.

Ein häufiger Fehler in der Praxis ist das Überschreiten der empfohlenen Hubanzahl. Mehr Hübe bedeuten nicht automatisch bessere Ergebnisse. Überhonen führt zu Materialübertrag, verändert Toleranzen und kann Passungen unbrauchbar machen. Kurze, definierte Zyklen sind zuverlässiger als lange, unkontrollierte Bearbeitungszeiten.

Anwendungsbeispiele und Spezielle Vorteile in Engen Bereichen

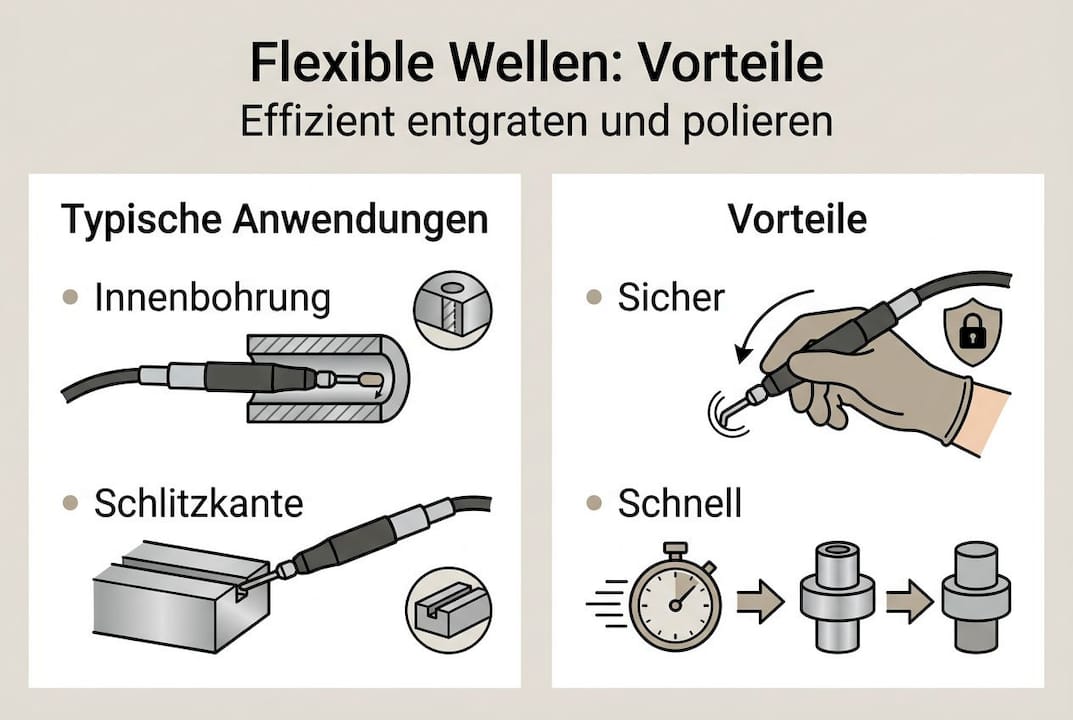

Nun zu den konkreten Anwendungsfällen und Vorteilen, die flexible Wellen in der Praxis bieten. Die Stärke flexibler Wellen liegt genau dort, wo konventionelle Werkzeuge physisch scheitern.

Typische Einsatzorte in der industriellen Fertigung umfassen:

• Tiefe Längsbohrungen in Hydraulikblöcken und Ventilgehäusen
• Kreuzbohrungen in Nockenwellen und Kurbelwellen, wo starre Werkzeuge kollidieren würden
• Innenkanäle in Turbinenkomponenten und Wärmetauschern
• Zahnflanken und Zahnlücken in Präzisionsgetrieben
• Innengewinde nach dem Gewindeschneiden, zur Entfernung von Schneidgraten
• Ventilsitze in der Motorenfertigung

Flexible Wellen eignen sich ab 0,2 mm Durchmesser und überbrücken damit die Lücke zwischen manueller Zugänglichkeit und automatisierter Präzision. Gerade bei Kreuzbohrungen ist die Flexibilität entscheidend: Ein starres Werkzeug würde an der Schnittstelle zweier Kanäle blockieren oder die Bohrungswand beschädigen.

Die Präzision in engen Räumen wird durch die selbstzentrierende Wirkung vieler abrasiver Aufsätze unterstützt. Ball-Hones zum Beispiel passen sich automatisch an den Bohrungsdurchmesser an und erzeugen eine gleichmäßige Plateau-Honstruktur, die für Öltaschen und Gleitflächen technisch wertvoll ist.

Profi-Tipp: Bei Titanteilen gezielt Siliziumkarbid-Aufsätze wählen. Titan neigt zur Kaltverfestigung und zum Aufschmieren auf weicheren Abrasiven. Siliziumkarbid schneidet schärfer und verhindert das Zusetzen des Aufsatzes, was die Bearbeitungsqualität konstant hält.

„Flexible Wellen ermöglichen in Kreuzbohrungen und engen Kanälen eine Prozesssicherheit, die mit starren Werkzeugen strukturell nicht erreichbar ist. Die geringe Vibration in der Entgratung schützt gleichzeitig die Bohrungswand vor ungewolltem Materialabtrag."

Ein weiterer Vorteil ist die einfache Integration in Roboteranwendungen. Der Aufsatz federt bei Kontakt leicht nach, was Positionierungstoleranzen des Roboters kompensiert. Das reduziert den Programmieraufwand erheblich und macht flexible Wellen auch für Losgröße-1-Fertigung wirtschaftlich interessant.

Wirtschaftlichkeit & Vergleich zu Alternativen

Nachdem der Nutzen in der Anwendung klar ist, lohnt sich der Blick auf die Wirtschaftlichkeit und den Vergleich zu anderen Verfahren. Flexible Wellen konkurrieren mit manuellen Methoden, starren Schleifspindeln und elektrochemischen Entgratverfahren.

Verfahren	Zugänglichkeit	Reproduzierbarkeit	Investition	Durchsatz
Manuell	Hoch	Gering	Niedrig	Gering
Starre Spindel	Begrenzt	Hoch	Mittel	Hoch
Flexible Welle	Sehr hoch	Hoch	Mittel	Hoch
Elektrochemisch	Sehr hoch	Sehr hoch	Sehr hoch	Sehr hoch

Die Vorteile flexibler Wellen in der Wirtschaftlichkeitsbetrachtung sind klar:

• Kurze Rüstzeiten: Aufsatzwechsel in Sekunden, kein Umbau der Maschinenkinematik
• Hohe Reproduzierbarkeit: Parametrisierte Abläufe liefern bei Serienfertigung konstante Ergebnisse
• Geringe Ausschussrate: Selbstzentrierende Aufsätze reduzieren Überbearbeitung
• Lange Standzeiten: Hochwertige Aufsätze erreichen bis zu 20.000 Teile Lebensdauer
• Einfache CNC-Integration: Standardisierte Schnittstellen ermöglichen direkte Einbindung in bestehende Anlagen

Im Vergleich zu manuellen Methoden reduziert die automatisierte flexible Entgratung die Bearbeitungszeit pro Teil um typischerweise 60 bis 80 Prozent. Starre Spindeln sind bei einfachen Durchgangsbohrungen schneller, versagen aber bei komplexen Geometrien vollständig. Das elektrochemische Entgraten bietet höchste Präzision, erfordert jedoch erhebliche Investitionen in Anlagentechnik und Elektrolytmanagement.

Die Effizienz starrer versus flexibler Wellen zeigt sich besonders bei Bauteilen mit mehreren Entgratstellen in unterschiedlichen Raumrichtungen. Hier muss eine starre Lösung entweder mehrfach umgerüstet oder durch mehrere Stationen ersetzt werden. Eine flexible Welle bearbeitet alle Stellen in einem Aufspann.

Die Werkzeuglebensdauer bei Flexwellen hängt stark von der korrekten Parametereinstellung ab. Wer Drehzahl und Hubanzahl präzise auf den Werkstoff abstimmt, verlängert die Standzeit erheblich und senkt die Stückkosten für Verbrauchsmaterial.

Unsere Praxiserfahrung: Was Fachleute häufig übersehen

Aus der täglichen Beratung von Maschinenbauern und Fertigungsbetrieben ergibt sich ein klares Muster: Die häufigsten Fehler beim Einsatz flexibler Wellen entstehen nicht durch falsche Werkzeugwahl, sondern durch falsche Prozessparameter.

Zu hohe Drehzahlen sind das verbreitetste Problem. Viele Anwender erhöhen die Drehzahl in der Annahme, schneller oder aggressiver zu entgraten. Das Gegenteil tritt ein: Der Aufsatz verglüht, die Bohrungswand wird thermisch belastet, und die Standzeit sinkt drastisch. Niedrige bis mittlere Drehzahlen mit ausreichender Schmierung liefern konsistent bessere Ergebnisse.

Ein weiterer kritischer Punkt ist die Materialpaarung. Wer einen Korundaufsatz auf Titan einsetzt, erzeugt Schmiereffekte statt Materialabtrag. Die Wahl des falschen Abrasivs verdoppelt oder verdreifacht den Werkzeugverbrauch ohne Qualitätsgewinn. Präzise Materialpaarung ist keine Detailfrage, sondern ein wirtschaftlicher Hebel.

Bei Einzelteilfertigung fehlt oft die Prozessüberwachung. In der Serienproduktion werden Werkzeugzustand und Oberflächengüte regelmäßig geprüft. Bei Einzelteilen wird häufig auf diese Kontrolle verzichtet, was zu unentdeckten Qualitätsmängeln führt. Moderne flexible Wellen mit CNC-Integration ermöglichen auch für Losgröße 1 eine vollständige Prozessdokumentation und verhindern kostspielige Nacharbeit.

Optimierte Lösungen für Ihr Entgratprojekt

Nach dem fachlichen Einblick in Aufbau, Prozessparameter und Wirtschaftlichkeit steht einer Umsetzung in der eigenen Fertigung nichts im Wege. BIAX Flexwellen bietet geprüfte Lösungen für das Entgraten in engen und schwer zugänglichen Bereichen, von Standardkomponenten bis zu kundenspezifischen Konfigurationen für definierte Drehmoment und Drehzahlanforderungen.

Beim Auswählen flexibler Wellen unterstützt ein strukturierter Leitfaden bei der Auswahl des richtigen Wellendurchmessers, der Kupplungsschnittstelle und des passenden Aufsatzes. Für spezifische Einsatzfelder wie Hydraulikblöcke, Turbinenkomponenten oder Präzisionsgetriebe stehen detaillierte Informationen zu den Vorteilen für beengte Räume bereit. Technische Anfragen werden direkt durch erfahrene Ingenieure beantwortet.

Häufig gestellte Fragen zum Entgraten mit flexiblen Wellen

Welche Werkstoffe können mit flexiblen Wellen entgratet werden?

Flexible Wellen eignen sich für Stahl, Aluminium, Titan und Edelstahl. Für Titan und Edelstahl empfiehlt sich Mikro-Wirbelschliff mit spezifisch abgestimmten Abrasiven, da diese Werkstoffe zur Kaltverfestigung neigen.

Wie lange hält ein Werkzeug mit Flexwelle im Schnitt?

Hochwertige Aufsätze erreichen bis zu 20.000 Teile Lebensdauer, abhängig von Werkstoff, Drehzahl und Hubanzahl. Korrekte Prozessparameter sind der wichtigste Faktor für maximale Standzeit.

Worauf muss bei der Schmierung geachtet werden?

Schmierung verhindert Überhitzung und verlängert die Lebensdauer des Aufsatzes erheblich. Öl oder Emulsion sollte kontinuierlich zugeführt werden, nicht nur zu Beginn des Zyklus.

Gibt es Grenzwerte für Durchmesser und Biegeradius?

Bohrungen ab 0,2 mm Durchmesser und ein Biegeradius ab 7,5 cm sind mit flexiblen Wellen gut bearbeitbar. Unterhalb dieser Werte sind spezialisierte Mikrowerkzeuge oder elektrochemische Verfahren zu prüfen.
