Flextreibwelle richtig wählen: Leitfaden für Ingenieure
1 Juni 2026TL;DR:
- Eine biegsame Welle überträgt Drehmoment auf schwer zugängliche Wege und erfordert präzise Parameterwahl wie Länge und Durchmesser. Fehler in Dimensionierung und Montage, insbesondere bei Passgenauigkeit und Drehmoment, führen zu Funktionsausfällen und Sicherheitsrisiken. Eine sorgfältige Planung, Einhaltung herstellerseitiger Vorgaben und systematische Funktionsprüfungen maximieren Betriebssicherheit und Lebensdauer.
Eine biegsame Welle ist definiert als ein flexibles Antriebselement, das Drehmoment und Drehbewegung über nicht-lineare oder schwer zugängliche Wege überträgt. Die richtige Auswahl einer solchen Welle für Anwendungen in der Oberflächenbearbeitung hängt von präzise abgestimmten Parametern ab: Länge, Außendurchmesser, zulässige Drehzahl und Schnittstellenkompatibilität. Wer diese Kriterien systematisch bewertet, vermeidet Montageprobleme, Funktionsausfälle und unnötige Stillstandzeiten. Dieser Leitfaden richtet sich an Maschinenbauingenieure, die eine passende Flextreibwelle finden und in ihre Prozesse integrieren müssen.
Welche mechanischen Anforderungen bestimmen die richtige Flextreibwelle?
Die Auswahl einer biegsamen Welle beginnt nicht mit dem Katalog, sondern mit der Analyse der Anwendung. Länge, Durchmesser, Drehzahlbereich und Schnittstellengeometrie sind die vier technischen Kernparameter. Jeder davon beeinflusst die anderen. Eine falsch dimensionierte Welle erzeugt Schwingungen, erhöhten Verschleiß und im schlimmsten Fall Totalausfall.
Länge und Reichweite
Die Länge der biegsamen Welle muss exakt auf die räumliche Situation der Maschine abgestimmt sein. Zu kurze Wellen erzeugen Zugspannungen an den Verbindungspunkten. Zu lange Wellen neigen bei hohen Drehzahlen zu unkontrollierten Schwingungen. Für typische Anwendungen in der Oberflächenbearbeitung wie Spotrepair oder Polieren gilt eine Länge von ca. 1400 mm als praxisbewährter Richtwert. Das bedeutet konkret: Wer den Arbeitsbereich nicht exakt vermessen hat, riskiert eine Fehldimensionierung bereits im ersten Schritt.
Außendurchmesser als Passmaß
Der Außendurchmesser der biegsamen Welle ist kein Näherungswert, sondern ein verbindliches Passmaß. Er bestimmt die Kompatibilität mit Kupplungen, Schutzschläuchen und Antriebsaggregaten. Abweichungen von wenigen Millimetern führen zu Montageproblemen und Funktionsausfällen. Die Auswahl nach Originalteilen ist daher der zuverlässigste Ausgangspunkt für die Dimensionierung.
Drehzahlgrenzen und ihre Auswirkungen
Jede biegsame Welle hat eine konstruktiv festgelegte maximale Drehzahl. Wird diese überschritten, entstehen thermische Belastungen, erhöhter Verschleiß am Kern und Schäden an der Schutzummantelung. Für Polier- und Schleifanwendungen sind Drehzahlen bis 6000 U/min technisch etabliert. Wer die Drehzahlgrenzen kennt, kann auch die Lebensdauer der Flexwelle gezielt optimieren.

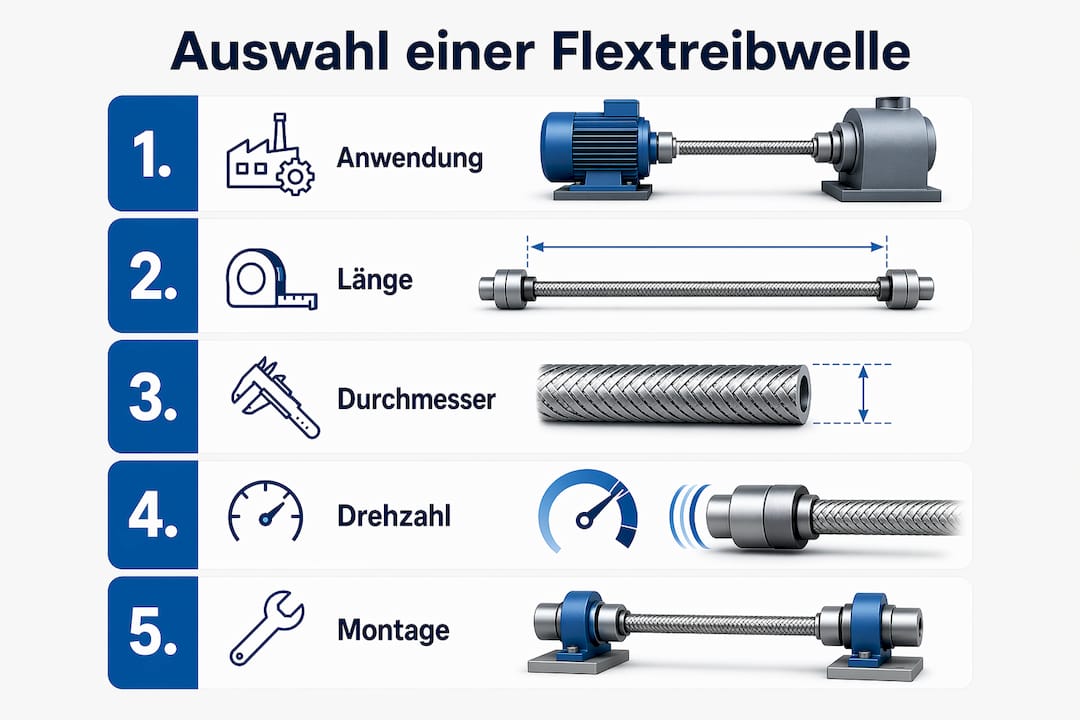

Die wichtigsten Auswahlkriterien im Überblick:
- Länge: Exakte Vermessung des Arbeitswegs inklusive Biegeradien
- Außendurchmesser: Abgleich mit Kupplungs- und Aggregatspezifikationen
- Maximale Drehzahl: Abgleich mit Antriebsaggregat und Prozessanforderung
- Schnittstellengeometrie: Kompatibilität von Antriebs- und Abtriebsseite prüfen
- Schutzummantelung: Material und Außendurchmesser passend zur Einbausituation
Profi-Tipp: Erstellen Sie vor der Bestellung eine Checkliste mit allen Einbaumaßen, Drehzahlvorgaben und Schnittstellentypen. Diese Checkliste wird zum verbindlichen Dokument für Beschaffung und Montage.
Welche Rolle spielen Montagevorgaben und Passgenauigkeit?
Passgenauigkeit und Montagequalität sind die kritischsten Faktoren für die Dauerfunktion biegsamer Wellen in industriellen Anwendungen. Eine hochwertige Welle versagt zuverlässig, wenn die Montage nicht den Herstellervorgaben entspricht. Dieser Zusammenhang wird in der Praxis häufig unterschätzt.
Ein dokumentiertes Beispiel verdeutlicht das Risiko: Ein um 5 mm zu kleiner Außendurchmesser (50 mm statt 55 mm) führte zu einer stumpfgeschweißten, undichten Verbindung an einem Flexrohr. Das Ergebnis war ein Funktionsausfall trotz korrekter Wellenqualität. Die Ursache lag ausschließlich in der falschen Dimensionierung.
„Passgenauigkeit und Montagequalität sind kritische Faktoren für die Dauerfunktion von flexiblen Wellen in industriellen Anwendungen." Quelle: AET Handels GmbH, Einbauhinweise Flexrohr
Die korrekte Montage folgt einer klaren Abfolge:
- Maße prüfen: Außendurchmesser der Welle mit Verbindungselement abgleichen, bevor die Montage beginnt.
- Überlappung sicherstellen: Das Rohr beidseitig mindestens 5 mm einschieben, um Dichtheit und Schwingungsentkopplung zu gewährleisten.
- Schweißnaht korrekt ausführen: Umlaufende, durchgehende Schweißnaht ohne Hohlräume oder Lunker anbringen. Stumpfschweißen ist nicht zulässig.
- Anziehdrehmoment einhalten: Schraubverbindungen mit dem vorgeschriebenen Drehmoment von 6 Nm anziehen. Dieser Wert ist kein Richtwert, sondern ein verbindlicher Konstruktionsparameter.
- Funktionsprüfung durchführen: Nach der Montage Drehbewegung und Dichtheit unter Betriebsbedingungen prüfen, bevor die Maschine in den Produktionsbetrieb geht.
Drehmomentvorgaben sind integraler Design-Input, keine optionalen Montagehinweise. Sie sichern die Schnittstellenfestigkeit und Prozesssicherheit über die gesamte Betriebsdauer. Wer diese Vorgaben ignoriert, riskiert nicht nur Ausfälle, sondern auch Sicherheitsprobleme an der Maschine.
Die Dokumentation der Montageschritte ist für Qualitätssicherung und Rückverfolgbarkeit unverzichtbar. Maschinenbauer, die biegsame Wellen in Serienmaschinen einsetzen, sollten Montageprotokolle als festen Bestandteil ihrer Fertigungsdokumentation etablieren.
Wie integrieren Ingenieure biegsame Wellen optimal in Oberflächenbearbeitungsprozesse?
Die Integration einer biegsamen Welle in einen Oberflächenbearbeitungsprozess erfordert mehr als die korrekte Dimensionierung. Prozessbedingungen, Werkzeuginterfaces und ergonomische Anforderungen bestimmen gemeinsam, ob die gewählte Lösung in der Praxis funktioniert.
Prozessbedingungen als Ausgangspunkt
Die Zugriffssituation am Werkstück definiert den erforderlichen Biegeradius und die Länge der Welle. Bei Polier- und Schleifarbeiten in engen Karosseriespalten oder an schwer zugänglichen Maschinenbauteilen sind Flexwellen für schwer zugängliche Bereiche die technisch korrekte Wahl. Standardwellen ohne ausreichende Flexibilität erzeugen in solchen Situationen Biegespannungen, die die Lebensdauer erheblich verkürzen.
Schnellwechselsysteme und Zubehörkompatibilität
Die Kompatibilität zwischen Antriebsaggregat und biegsamer Welle ist in der Praxis häufig der Engpass für effizienten Einsatz. Schnellwechsel- und Antriebsinterfaces müssen zu den Produktionsprozessen passen, sonst sinkt die Produktivität trotz korrekter Länge und Drehzahl. Ein werkzeugloses Schnellwechselsystem reduziert Rüstzeiten und minimiert Fehler beim Werkzeugwechsel. Dieser Aspekt wird bei der Auswahl häufig vernachlässigt, obwohl er direkte Auswirkungen auf die Prozessqualität hat.
Folgende Punkte sind bei der Prozessintegration zu berücksichtigen:
- Biegeradius: Mindestbiegeradius der Welle muss zur Einbausituation passen, ohne die zulässige Biegebelastung zu überschreiten.
- Werkzeuginterface: Spannfutter, Aufnahmen und Adapter müssen mit der Abtriebsseite der Welle kompatibel sein.
- Ergonomie: Schlanke Griffbereiche und geringes Gewicht reduzieren die Ermüdung bei langen Bearbeitungszeiten.
- Schutzklasse der Ummantelung: Bei Nassbearbeitung oder Kühlmitteleinsatz muss die Schutzummantelung chemisch beständig sein.
Profi-Tipp: Testen Sie die gewählte Welle vor dem Serieneinsatz unter realen Prozessbedingungen. Messen Sie dabei Temperatur an der Ummantelung und prüfen Sie auf ungewöhnliche Schwingungen. Beide Indikatoren zeigen frühzeitig, ob Drehzahl oder Biegeradius außerhalb des zulässigen Bereichs liegen.
Ergonomisch gestaltete Griffe und Schnellwechselsysteme können die Umrüstzeiten bei der Oberflächenbearbeitung erheblich reduzieren und die Prozessqualität steigern. Dieser Effekt ist besonders in der Serienfertigung relevant, wo Rüstzeiten direkt in die Stückkosten einfließen.
Welche Fehler bei Auswahl und Montage gilt es zu vermeiden?
Typische Fehler bei der Auswahl und Montage biegsamer Wellen folgen erkennbaren Mustern. Wer diese kennt, kann sie systematisch ausschließen.
-
Falsche Dimensionierung des Durchmessers: Ein zu kleiner Außendurchmesser verhindert eine formschlüssige Verbindung. Die Folge sind Undichtigkeiten, Schwingungen und vorzeitiger Verschleiß. Der Durchmesser muss nach Originalmaß des Verbindungselements gewählt werden, nicht nach Näherungswert.
-
Unzulässige Montagemethoden: Stumpfschweißen ohne Überlappung führt zuverlässig zu Ausfällen an flexiblen Wellenverbindungen. Korrekte Montage erfordert eine umlaufende Schweißnaht ohne Hohlräume, ausgeführt nach Herstellervorgabe.
-
Ignorieren von Drehmomentvorgaben: Schraubverbindungen ohne definiertes Anziehdrehmoment erzeugen Streuungen in der Verbindungsqualität. Herstellerangaben zur Montage, inklusive spezifischer Drehmomente und Montageschritte, sollten als verbindliche Parameter in den Konstruktionsprozess integriert werden.
-
Fehlende Kompatibilitätsprüfung: Die Auswahl der Welle ohne Abgleich mit dem Antriebsaggregat führt zu Inkompatibilitäten bei Schnittstellen und Drehzahlbereichen. Schnellwechselsysteme und Kupplungsgeometrien müssen vor der Bestellung geprüft werden.
-
Vernachlässigung der Funktionsprüfung nach Montage: Kleine Montagefehler wie fehlende Überlappung oder ungeeignete Schweißmethoden führen zuverlässig zu Ausfällen, auch wenn die Welle selbst hochwertig ist. Eine Funktionsprüfung unter Betriebsbedingungen ist kein optionaler Schritt, sondern Pflicht.
Wichtigste Erkenntnisse
Die richtige Flextreibwelle erfordert die präzise Abstimmung von Länge, Außendurchmesser, Drehzahlgrenze und Montageparametern, wobei jeder Parameter die Funktionssicherheit und Lebensdauer der gesamten Antriebslösung direkt beeinflusst.
| Punkt | Details |
|---|---|
| Dimensionierung nach Anwendung | Länge und Durchmesser exakt nach Einbausituation und Originalmaßen bestimmen, nicht schätzen. |
| Drehzahlgrenzen einhalten | Maximale Betriebsdrehzahl mit Antriebsaggregat und Prozessanforderung abgleichen, um Verschleiß zu vermeiden. |
| Montage nach Herstellervorgabe | Drehmomentvorgaben und Schweißvorschriften als verbindliche Konstruktionsparameter behandeln, nicht als Empfehlungen. |
| Schnittstellenkompatibilität prüfen | Kupplungen, Schnellwechselsysteme und Schutzummantelung vor der Bestellung mit dem Antriebsaggregat abgleichen. |
| Funktionsprüfung nach Montage | Drehbewegung und Dichtheit unter realen Betriebsbedingungen prüfen, bevor die Maschine in Betrieb geht. |
Was ich nach Jahren mit biegsamen Wellen gelernt habe
In der Praxis beobachte ich immer wieder dasselbe Muster: Ingenieure investieren viel Zeit in die Auswahl der richtigen Welle, vernachlässigen aber die Montage. Das ist ein Fehler mit vorhersehbaren Konsequenzen. Eine hochwertige biegsame Welle, falsch montiert, versagt früher als eine günstigere Welle, die korrekt eingebaut wurde.
Was mich dabei am meisten überrascht hat: Die kritischen Montageparameter sind in den meisten Herstellerunterlagen klar dokumentiert. Das Anziehdrehmoment von 6 Nm, die Überlappungstiefe von mindestens 5 mm, die Anforderung an die Schweißnahtqualität. Diese Angaben sind kein Beiwerk, sondern das Ergebnis von Konstruktionsentscheidungen. Wer sie ignoriert, untergräbt die gesamte Auslegung der Verbindung.
Meine Empfehlung für Maschinenbauer: Arbeiten Sie eng mit dem Hersteller der biegsamen Welle zusammen, besonders bei der Erstintegration in eine neue Maschine. Der Wartungsprozess für Flexwellen sollte dabei von Anfang an mitgedacht werden, nicht erst nach dem ersten Ausfall. Auftretende Probleme sind in der überwiegenden Mehrheit der Fälle durch konsequente Prüfung und Einhaltung der Messvorgaben vermeidbar.
— Uli
Biax-flexwellen: Technische Beratung und Produktportfolio für biegsame Wellen
Biax-flexwellen bietet ein breites Portfolio an biegsamen Wellen für Drehzahlbereiche und Einsatzbereiche in der Oberflächenbearbeitung, vom Entgraten bis zum Polieren. Die flexiblen Antriebslösungen von Biax-flexwellen decken Standard- und Sonderkonfigurationen ab, inklusive angepasster Kerndurchmesser, Kupplungsinterfaces und Schutzummantelungen. Technische Beratung zur präzisen Auswahl und Montage ist fester Bestandteil des Angebots. Für individuelle Anfragen zu Drehzahlvorgaben, Schnittstellengeometrien oder kundenspezifischen Konfigurationen steht das Team von Biax-flexwellen über das Kontaktformular zur Verfügung.
FAQ
Was ist der Unterschied zwischen Flextreibwelle und biegsamer Welle?
„Flextreibwelle" ist eine gebräuchliche Bezeichnung im Handel und in der Anwendungspraxis. Der technisch korrekte Begriff im Maschinenbau ist „biegsame Welle". Beide Begriffe bezeichnen dasselbe Bauteil: ein flexibles Antriebselement zur Übertragung von Drehmoment über nicht-lineare Wege.
Welche Länge ist für Polier- und Schleifanwendungen typisch?
Für Anwendungen in der Oberflächenbearbeitung wie Spotrepair und Polieren gilt eine Länge von ca. 1400 mm als praxisbewährter Richtwert, kombiniert mit einem Drehzahlbereich bis 6000 U/min.
Warum ist der Außendurchmesser so kritisch bei der Auswahl?
Ein falscher Außendurchmesser verhindert eine formschlüssige Verbindung mit Kupplungen und Schutzschläuchen. Bereits 5 mm Abweichung können zu undichten, stumpfgeschweißten Verbindungen führen, die unter Betriebsbedingungen versagen.
Welches Anziehdrehmoment gilt für Schraubverbindungen an biegsamen Wellen?
Herstellerangaben wie die JÄGER handy-flex 200C Montageanleitung schreiben ein Anziehdrehmoment von 6 Nm vor. Dieser Wert ist als verbindlicher Konstruktionsparameter zu behandeln, nicht als Orientierungswert.
Wie prüfe ich die Kompatibilität mit meinem Antriebsaggregat?
Vergleichen Sie Schnittstellengeometrie, Kupplungstyp und maximale Drehzahl der biegsamen Welle mit den Spezifikationen des Antriebsaggregats. Bei Unklarheiten empfiehlt sich die direkte Abstimmung mit dem Hersteller der biegsamen Welle vor der Bestellung.
