TL;DR:

• Flexwellen übertragen Drehmoment in engen, beweglichen Räumen ohne starre Verbindungen.
• Eine korrekte Auslegung erfordert vollständige technische Daten und Berücksichtigung dynamischer Belastungen.
• Herstellerberatung ist essenziell, um individuelle Anforderungen und kritische Parameter optimal zu berücksichtigen.

---

Die Auslegung einer Flexwelle wird zur echten Herausforderung, wenn hohe Drehzahlen, enge Einbauräume und wechselnde Lasten gleichzeitig auftreten. Fehler in der Konstruktionsphase führen nicht nur zu vorzeitigem Bauteilversagen, sondern verursachen auch erhebliche Folgekosten durch Stillstandzeiten und Nacharbeit. Dieser Artikel liefert eine strukturierte Schritt-für-Schritt-Anleitung für Entwickler und Ingenieure, die Flexwellen für anspruchsvolle Fertigungs- und Bearbeitungsanwendungen auslegen. Von der Datenerhebung über die Dimensionierung bis zur Prüfung der Konstruktion erhalten Sie konkrete Werkzeuge und Hinweise zur Fehlervermeidung.

Inhaltsverzeichnis

• Das richtige Verständnis: Einsatzbereiche und Funktion flexibler Wellen
• Voraussetzungen und Konstruktionsdaten: Was Sie vor dem Auslegen benötigen
• Flexwellen auslegen: Schritt-für-Schritt-Anleitung
• Prüfung der Konstruktion und typische Fehlerquellen
• Warum Erfahrung und Herstellerkompetenz kritische Erfolgsfaktoren sind
• Maßgeschneiderte Beratung und Anwendungsbeispiele von BIAX Flexwellen
• Häufig gestellte Fragen zur Auslegung von Flexwellen

Wichtige Erkenntnisse

Punkt	Details
Korrekte Grundlagenermittlung	Ohne vollständige Betriebsdaten ist eine sichere Auslegung kaum möglich.
Schrittweises Vorgehen nutzen	Ein strukturierter Ablauf minimiert typische Fehler und spart Zeit.
Erfahrung des Herstellers nutzen	Gerade bei Sonderfällen hilft nur individuelle Beratung weiter.
Sicherheitsaspekte beachten	Kerbradien, Resonanz und dynamische Belastungen beeinflussen die Lebensdauer maßgeblich.

Das richtige Verständnis: Einsatzbereiche und Funktion flexibler Wellen

Flexwellen im Maschinenbau übernehmen eine Aufgabe, die starre Wellen und Gelenkwellen konstruktiv nicht erfüllen können: Sie übertragen Drehmoment und Rotation durch enge, gekrümmte oder bewegliche Räume, ohne eine direkte Sichtlinie zwischen Antrieb und Abtrieb zu benötigen. Das macht sie zu einem unverzichtbaren Bauelement in zahlreichen Produktionsprozessen.

Als Drahtgeflecht-Komponenten für Drehmomentübertragung in engen oder beweglichen Räumen bestehen Flexwellen aus mehreren gegenläufig gewickelten Drahtlagen, die gemeinsam Torsionskräfte aufnehmen und weiterleiten. Der entscheidende Unterschied zu Gelenkwellen liegt in der kontinuierlichen Biegsamkeit über die gesamte Länge, nicht nur an definierten Gelenkpunkten.

Typische Einsatzbereiche umfassen:

• Werkzeugantriebe für Entgrat, Schleif und Poliermaschinen, bei denen das Werkzeug frei positioniert werden muss
• Ventil und Pumpensteuerungen in Anlagen mit beengten Zugangsverhältnissen
• Medizintechnik und Laborautomation, wo präzise Drehbewegungen in kleinen Bauräumen gefragt sind
• Fahrzeug und Landmaschinentechnik, z. B. für Tachometerantriebe oder Lenkungskomponenten
• Reinigung und Oberflächenbearbeitung in der Serienfertigung

Gegenüber starren Wellen bieten Arten flexibler Wellen klare konstruktive Vorteile: Sie kompensieren Achsversatz, reduzieren Schwingungsübertragung und erlauben eine freie Leitungsführung im Maschinenraum. Gegenüber Gelenkwellen punkten sie bei sehr kleinen Biegeradien und kontinuierlicher Biegung unter Last.

Wichtige technische Begriffe, die bei der Auslegung immer wieder auftauchen: Torsion bezeichnet die Verdrillung der Welle unter Drehmoment; der Minimalbiegungsradius ist der kleinste zulässige Krümmungsradius im Betrieb; dynamische Belastung beschreibt wechselnde Kräfte, die bei Drehzahländerungen oder Reversierbetrieb entstehen. Diese Begriffe sind keine Formalitäten, sondern direkte Eingangsgrößen für die spätere Dimensionierung.

Die Einsatzbereiche flexibler Wellen variieren stark je nach Branche. Was in der Automobilproduktion als Standardanwendung gilt, kann in der Lebensmittelindustrie besondere Anforderungen an Werkstoffe und Ummantelungen stellen.

Profi-Tipp: Informieren Sie den Hersteller frühzeitig über branchenspezifische Sonderanforderungen wie Reinraumtauglichkeit, Medienbeständigkeit oder Ex-Schutz. Diese Faktoren beeinflussen die Werkstoffwahl und den Aufbau der Welle grundlegend und können Lieferzeiten sowie Kosten erheblich beeinflussen.

Voraussetzungen und Konstruktionsdaten: Was Sie vor dem Auslegen benötigen

Eine solide Auslegung beginnt nicht mit Formeln, sondern mit vollständigen Eingangsdaten. Wer hier lückenhaft arbeitet, riskiert Fehlauslegungen, die erst im Betrieb sichtbar werden. Die Auslegung berücksichtigt Drehmoment, Drehzahl und Biegeradius als Kernparameter; hinzu kommen kundenspezifische Anschlüsse, Ummantelungen und Umgebungsbedingungen.

Folgende technische Daten müssen vor Beginn der Auslegung vollständig vorliegen:

• Übertragenes Drehmoment (Nm): Nennlast und Spitzenlast getrennt angeben
• Betriebsdrehzahl (min⁻¹): Minimale, maximale und typische Drehzahl
• Minimaler Biegeradius (mm): Kleinster Radius im eingebauten Zustand
• Wellenlänge (mm): Gesamtlänge zwischen Antriebs und Abtriebsseite
• Betriebstemperatur (°C): Dauerbetrieb und kurzzeitige Spitzenwerte
• Umgebungsmedien: Öl, Kühlmittel, Staub, aggressive Chemikalien
• Einbausituation: Statisch gebogen oder dynamisch wechselnde Biegung
• Anschlussgeometrien: Kupplungstyp, Vierkant, Sechskant oder kundenspezifisch
• Geplante Lebensdauer: Betriebsstunden oder Lastwechselzahl

Eine tabellarische Übersicht typischer Richtwerte hilft bei der ersten Einordnung:

Parameter	Typischer Bereich	Hinweis
Biegeradius	50 mm bis 1500 mm	Je kleiner, desto höher die Biegebelastung
Drehmoment	0,1 Nm bis über 500 Nm	Abhängig von Durchmesser und Aufbau
Drehzahl	bis 20.000 min⁻¹	Präzisionswellen für hohe Drehzahlen nötig
Wellenlänge	200 mm bis mehrere Meter	Längere Wellen erfordern Führungshülsen
Temperatur	bis 120°C (Standard)	Sonderwerkstoffe für höhere Temperaturen

Die Auswahl von Flexwellen hängt stark von der Kombination dieser Parameter ab. Ein hoher Biegeradius bei moderatem Drehmoment ist konstruktiv einfach handhabbar. Kritisch wird es, wenn kleine Radien mit hohen Drehmomenten und hohen Drehzahlen zusammentreffen.

Bei der Recherche nach Herstellerdatenblättern sollten Sie auf validierte Kennlinien achten, nicht nur auf Nennwerte. Viele technische Anforderungen an Flexwellen lassen sich nur durch direkte Rücksprache mit dem Hersteller klären, da Katalogwerte oft auf Standardbedingungen basieren.

Profi-Tipp: Fertigen Sie Skizzen oder Fotos der geplanten Einbausituation an, bevor Sie Kontakt mit dem Hersteller aufnehmen. Eine einfache Handskizze mit eingetragenen Maßen, Biegeradien und Anschlusspunkten spart in der Abstimmung erheblich Zeit und reduziert Missverständnisse.

Flexwellen auslegen: Schritt-für-Schritt-Anleitung

Mit vollständigen Eingangsdaten beginnt der eigentliche Auslegungsprozess. Dieser folgt einer klaren Reihenfolge, die Fehler durch voreilige Entscheidungen verhindert.

1. Eingangsdaten übernehmen und Konstruktionsparameter festlegen: Übertragen Sie alle gesammelten Daten in ein strukturiertes Dokument. Definieren Sie Nennlast, Spitzenlast und den ungünstigsten Betriebsfall. Dieser Worst-Case-Ansatz ist entscheidend, da Flexwellen in der Praxis selten unter Idealbedingungen laufen.

2. Geflechtart und Durchmesser auswählen: Flexwellen werden in verschiedenen Geflechtaufbauten gefertigt, von einfachen Einlagenwicklungen bis zu mehrlagigen Hochleistungskernen. Größerer Durchmesser bedeutet höheres übertragbares Drehmoment, aber auch größeren Mindestbiegeradius. Die Auswahl erfolgt anhand der Herstellertabellen unter Berücksichtigung des Sicherheitsfaktors, der typischerweise zwischen 1,5 und 2,5 liegt.

3. Minimalbiegung und dynamische Belastung berücksichtigen: Der Minimalbiegungsradius ist keine theoretische Größe, sondern ein harter Grenzwert. Wird er unterschritten, steigt die Biegebeanspruchung der Drähte überproportional an, was zu Ermüdungsbrüchen führt. Bei dynamisch wechselnder Biegung, z. B. bei schwenkbaren Werkzeugköpfen, muss die Lebensdauer nach Lastwechselkurven des Herstellers bewertet werden.

4. Sicherheitsfaktoren prüfen und Resonanz analysieren: Kerbwirkung entsteht an Übergängen zwischen Welle und Anschlusskomponenten. Kerbradien von 2 bis 5 Prozent des Durchmessers gelten als bewährte Richtwerte für Ermüdungssicherheit. Zusätzlich sollte die kritische Drehzahl berechnet werden, bei der Resonanzeffekte auftreten können. Liegt die Betriebsdrehzahl in der Nähe der Eigenfrequenz, sind konstruktive Anpassungen zwingend erforderlich.

5. Herstellerkataloge und FE-Methoden als Kontrollinstanz nutzen: Für einfache Geometrien reichen analytische Berechnungen nach Timoshenko-Beam-Modellen. Bei komplexen Einbausituationen oder ungewöhnlichen Lastfällen empfiehlt sich die FE-basierte Wellenauslegung, die auch Verformungen und Spannungsverteilungen im Geflecht abbildet. Herstellerkataloge liefern empirisch validierte Grenzwerte, die Simulationsergebnisse ergänzen und absichern.

Profi-Tipp: Bevorzugen Sie empirisch validierte Werte aus Herstellerversuchen gegenüber rein theoretischen Berechnungen. Flexwellen zeigen aufgrund ihres mehrlagigen Aufbaus ein komplexes Verformungsverhalten, das analytische Modelle nur näherungsweise abbilden können. FE-Simulationen liefern bessere Ergebnisse, wenn reale Materialkennwerte des Geflechts einfließen.

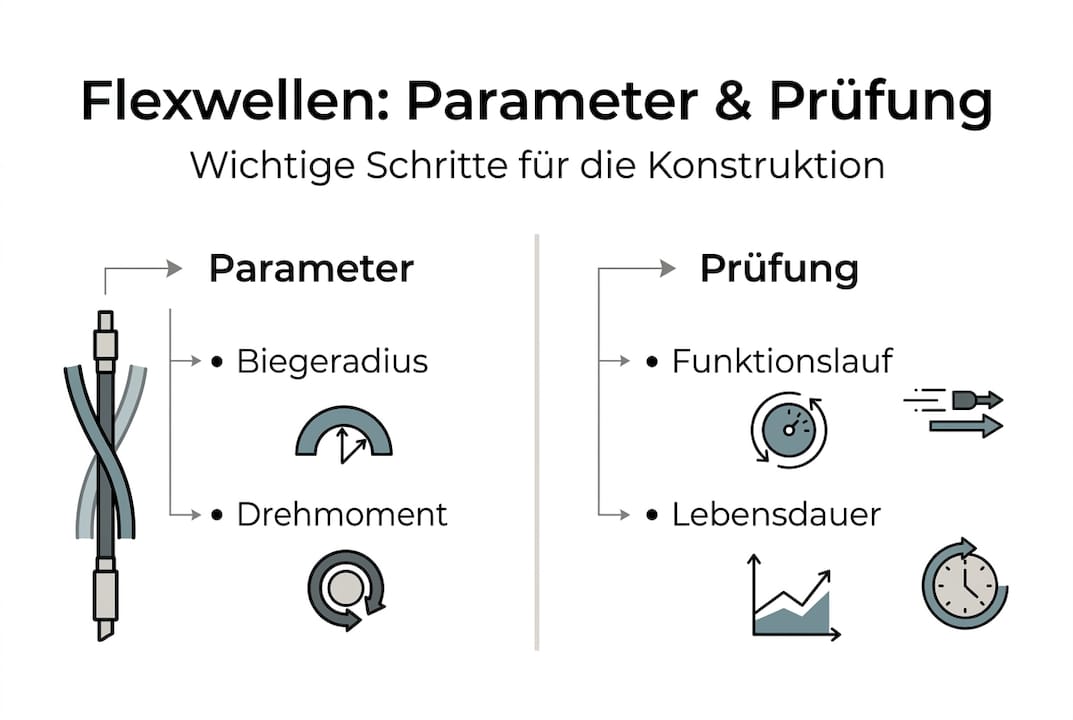

Prüfung der Konstruktion und typische Fehlerquellen

Nach der Auslegung steht die Absicherung der Konstruktion. Dieser Schritt wird in der Praxis häufig unterschätzt, obwohl er gravierende Fehler vor der Serienfertigung aufdecken kann.

Eine Gegenüberstellung der wichtigsten Prüfmethoden:

Prüfmethode	Vorteile	Grenzen
FE-Simulation	Schnell, reproduzierbar, keine Hardware nötig	Modellgenauigkeit abhängig von Materialdaten
Laborprüfstand	Realistische Lastbedingungen, Lebensdauertests	Zeitaufwendig, kostenintensiv
Resonanzanalyse	Identifiziert kritische Drehzahlbereiche	Erfordert Spezialmessequipment
Herstellerfreigabe	Validierung durch Erfahrungswerte	Abhängig von Hersteller-Kapazitäten

Typische Fehlerquellen bei der Flexwellenauslegung, die in der Praxis immer wieder auftreten:

1. Überlastbetrieb: Spitzenlasten werden bei der Auslegung nicht berücksichtigt. Die Welle ist für die Nennlast ausgelegt, aber Anlaufmomente oder Blockierlasten übersteigen das zulässige Drehmoment deutlich.
2. Zu kleine Biegeradien: Der tatsächliche Einbauradius unterschreitet den Mindestwert aus dem Datenblatt, weil Platzverhältnisse im Nachhinein enger ausfallen als geplant.
3. Falsche Werkstoffwahl: Standardwerkstoffe versagen bei aggressiven Medien oder erhöhten Temperaturen. Korrosion im Geflecht bleibt lange unentdeckt.
4. Fehlende Führung bei langen Wellen: Lange Flexwellen ohne Führungshülse neigen zum Aufschaukeln und können bei bestimmten Drehzahlen in Resonanz geraten.
5. Ungeeignete Anschlussgeometrien: Kerbwirkung an Übergängen zwischen Welle und Kupplung führt zu frühzeitigem Ermüdungsbruch, besonders bei dynamischer Belastung.

Achtung bei dynamischer Belastung: Hohe Drehzahlen erfordern Präzisionswellen; dynamische Biegung in Biegezonen ist zu vermeiden, und eine Resonanzprüfung ist essenziell. Die Lebensdauer einer Flexwelle sinkt bei dynamischer Wechselbiegung überproportional, da Ermüdungsrisse im Geflecht sich schnell ausbreiten.

Die Werkzeuglebensdauer hängt direkt von der Qualität der Auslegung ab. Eine korrekt dimensionierte Flexwelle erreicht problemlos die geplante Betriebsdauer; eine fehlerhaft ausgelegte Welle kann bereits nach wenigen Betriebsstunden versagen. Bei Abweichungen zwischen Simulation und Prüfstandsergebnis sollte immer Rücksprache mit dem Hersteller gehalten werden, bevor die Konstruktion freigegeben wird. Erfahrene Anbieter wie die besten Anbieter flexibler Wellen verfügen über Erfahrungsdatenbanken, die solche Abweichungen erklären und Lösungsansätze liefern.

Warum Erfahrung und Herstellerkompetenz kritische Erfolgsfaktoren sind

Eine ehrliche Einschätzung aus der Praxis: Es gibt keine allgemeingültige Formelsammlung, die eine Flexwellenauslegung vollständig abdeckt. Etablierte Hersteller wie BIAX bieten maßgeschneiderte Auslegung und Beratung für anspruchsvolle Fertigungsanwendungen, weil die Kombination aus empirischen Werten und Simulationsdaten individuell bewertet werden muss.

Standardformeln aus Lehrbüchern decken Grundfälle ab. Sobald aber mehrere kritische Parameter zusammentreffen, z. B. kleiner Biegeradius, hohe Drehzahl und aggressive Umgebungsmedien, reichen analytische Ansätze nicht mehr aus. Die technischen Anforderungen an Flexwellen in solchen Fällen erfordern Erfahrungswissen, das nur durch jahrelange Anwendungspraxis entsteht.

Selbst erfahrene Entwickler profitieren von der frühen Einbindung des Herstellers. Nicht weil das eigene Wissen fehlt, sondern weil Hersteller Zugang zu validierten Prüfdaten, Sonderwerkstoffen und konstruktiven Detaillösungen haben, die öffentlich nicht verfügbar sind.

Profi-Tipp: Kontaktieren Sie den Hersteller spätestens dann, wenn ein Parameter an seine Grenzen stößt. Frühzeitige Abstimmung spart Entwicklungszeit und verhindert kostspielige Iterationsschleifen in der Prototypenphase.

Maßgeschneiderte Beratung und Anwendungsbeispiele von BIAX Flexwellen

Nach der Auslegung folgt der nächste logische Schritt: die Absicherung durch Spezialisten. BIAX Flexwellen (Schmid & Wezel GmbH) unterstützt Entwickler und Ingenieure mit technischer Beratung, validierten Auslegungsdaten und kundenspezifischen Konfigurationen. Der Leitfaden für Antriebswellen bietet einen strukturierten Einstieg in die Produktauswahl. Konkrete Anwendungsbeispiele für Ingenieure zeigen, wie reale Konstruktionsaufgaben gelöst wurden. Für individuelle Anforderungen steht das Expertenteam direkt zur Verfügung. Kontakt aufnehmen und Ihre spezifischen Parameter besprechen, um die optimale Flexwellenlösung für Ihre Anwendung zu finden.

Häufig gestellte Fragen zur Auslegung von Flexwellen

Welche Daten sind für die Flexwellenauslegung unbedingt erforderlich?

Unverzichtbar sind Drehmoment (Nenn und Spitzenlast), Betriebsdrehzahl, minimaler Biegeradius und die genauen Einsatzbedingungen der Anlage, einschließlich Temperatur und Umgebungsmedien.

Wie wird die richtige Flexwellendimension ermittelt?

Nutzen Sie technische Tabellen des Herstellers als Ausgangspunkt und verifizieren Sie die Ergebnisse bei komplexen Lastfällen durch FE-Berechnungen für komplexe Geometrien, um Sicherheitsfaktoren zuverlässig abzusichern.

Warum ist Herstellerberatung bei Sonderanforderungen entscheidend?

Viele Lastfälle und Materialkombinationen sind individuell; BIAX bietet maßgeschneiderte Auslegung und vermeidet so typische Konstruktionsfehler, die aus der Anwendung allgemeiner Standardwerte entstehen.

Wie kann die Lebensdauer einer Flexwelle erhöht werden?

Durch präzise Auslegung gemäß tatsächlicher Belastung, Verwendung hochwertiger Werkstoffe und gezielte Prüfung kritischer Bereiche, insbesondere Kerbradien von 2 bis 5 Prozent des Wellendurchmessers für optimale Ermüdungssicherheit.
