Standardwellen stoßen in der modernen Produktionstechnik schnell an ihre Grenzen. Sobald Achsen nicht fluchten, Bauraum knapp wird oder Drehbewegungen um Hindernisse herum übertragen werden müssen, entstehen Ausfälle, Nacharbeit und Stillstandszeiten. Die gezielte Auswahl einer Flexwelle für anspruchsvolle Anwendungen reduziert genau diese Risiken. Dieser Leitfaden führt Sie Schritt für Schritt durch alle relevanten Auswahlkriterien, von der Bedarfsanalyse über technische Parameter bis zur Entscheidung zwischen Standardprodukt und Sonderlösung.

Inhaltsverzeichnis

• Wann wird eine Flexwelle benötigt?
• Vorbereitung: Die wichtigsten Auswahlkriterien für Flexwellen
• Schritt-für-Schritt-Anleitung: So wählen Sie die passende Flexwelle aus
• Konstruktionshinweise für sichere und langlebige Flexwellen
• Praxistipps und Fehler vermeiden bei der Flexwellenauswahl
• Kompetente Unterstützung und erprobte Lösungen für Ihre Flexwellen-Auswahl
• Häufig gestellte Fragen zur Auswahl von Flexwellen

Wichtige Erkenntnisse

Punkt	Details
Flexwellen richtig spezifizieren	Saubere Erfassung aller technischen Anforderungen garantiert eine maßgeschneiderte und ausfallsichere Flexwellenauswahl.
Sonderlösung erwägen	Gerade bei hochbelasteten Anwendungen führen projektbezogene Sonderlösungen zu längerer Lebensdauer und besserer Performance.
Konstruktive Details entscheidend	Minimale Radien und hochwertige Werkstoffe gemäß Richtlinie schützen zuverlässig vor Früh-Ausfällen.
Hersteller-Know-how nutzen	Der enge Austausch mit erfahrenen Herstellern sorgt für optimale Lösungen und beschleunigt die Umsetzung.

Wann wird eine Flexwelle benötigt?

Nicht jede Antriebsaufgabe erfordert eine flexible Welle. Doch sobald bestimmte konstruktive oder betriebliche Randbedingungen auftreten, ist die Flexwelle der starren Lösung klar überlegen. Flexwellen eignen sich zum Übertragen von Drehbewegungen zwischen nicht fluchtenden Wellen und bei engen Einbauräumen. Das ist kein Nischenfall, sondern tägliche Realität in vielen Produktionsumgebungen.

Typische Situationen, in denen Flexwellen unverzichtbar sind:

• Nicht fluchtende Achsen: Motor und Abtrieb liegen auf unterschiedlichen Ebenen oder Winkeln.
• Enger Bauraum: Starre Kupplungen oder Getriebe passen konstruktiv nicht in die Maschine.
• Variable Geometrien: Die Relativposition von Antrieb und Werkzeug ändert sich während des Betriebs.
• Schwingungsentkopplung: Flexible Wellen dämpfen Vibrationen und schützen empfindliche Komponenten.
• Lange Übertragungswege: Drehmoment muss über mehrere Meter und um Ecken übertragen werden.

Die Hauptanwendungen umfassen Ventilsteuerung, Kühlsysteme und Maschinenkomponenten. In der Praxis kommen Flexwellen außerdem bei Rohrfräsmaschinen, Honmaschinen, Windkraftanlagen und Extrusionsanlagen zum Einsatz. Überall dort, wo starre Antriebsstränge konstruktiv scheitern, liefern flexible Wellenlösungen zuverlässige Ergebnisse.

Profi-Tipp: Wenn eine Standardwelle in Ihrer Anwendung regelmäßig bricht oder überhitzt, liegt das häufig nicht an der Belastung selbst, sondern an einem unzulässigen Biegeradius oder einer Fehlausrichtung. Eine Flexwelle löst das konstruktiv, nicht durch Überdimensionierung.

Mehr zu Flexwellen im Maschinenbau und den individuellen Einsatzmöglichkeiten finden Sie in den verlinkten Ressourcen.

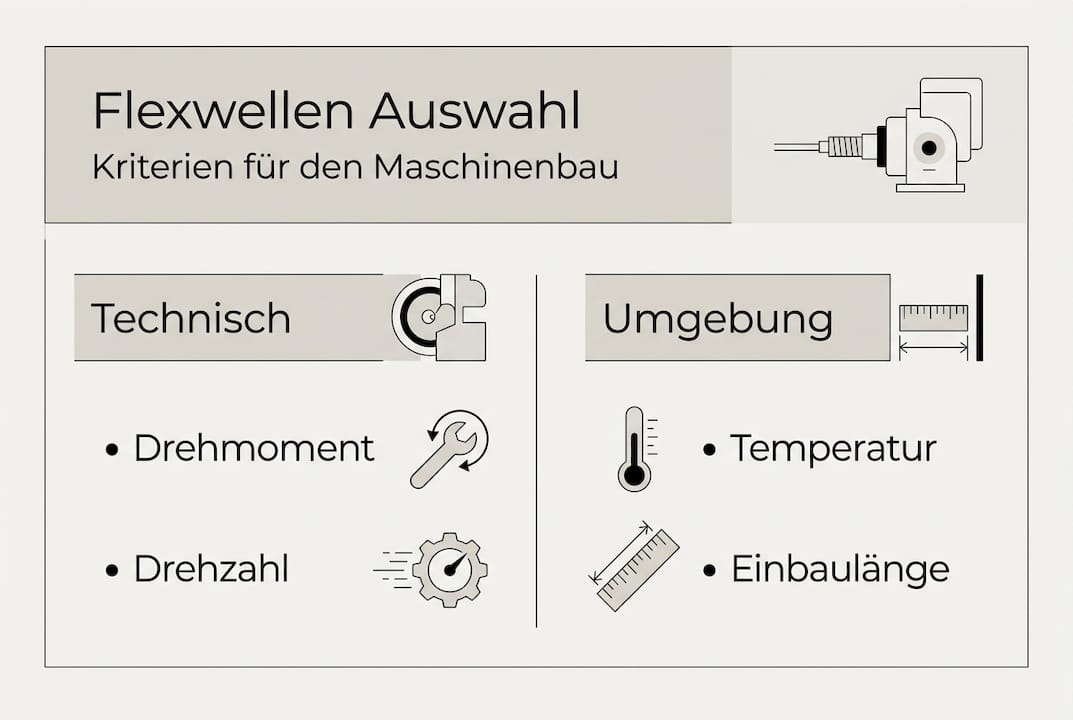

Vorbereitung: Die wichtigsten Auswahlkriterien für Flexwellen

Bevor Sie eine Flexwelle auswählen, müssen alle relevanten technischen Parameter vollständig erfasst sein. Fehlende oder geschätzte Werte führen zu Fehldimensionierungen und erhöhtem Verschleiß. Die Auswahl erfordert Angaben zu Torsion, Drehzahl, Biegeradius, Umgebung und Werkstoff. Unterschiedliche Wellentypen decken dabei spezielle Anforderungen ab.

Die folgende Tabelle gibt einen Überblick über typische Wertebereiche:

Parameter	Typischer Wertebereich	Hinweis
Drehmoment	0,1 bis 500 Nm	Spitzenwerte berücksichtigen
Drehzahl	100 bis 50.000 U/min	Wellentyp abhängig
Biegeradius	ab 50 mm	Je kleiner, desto höhere Belastung
Betriebstemperatur	bis 150 °C (Standard)	Sonderwerkstoffe bis 300 °C
Wellenlänge	bis mehrere Meter	Eigenfrequenz beachten
Korrosionsschutz	Edelstahl, Beschichtung	Umgebungsmedium prüfen

Die wichtigsten Parameter im Überblick:

• Drehmoment: Maximales und dauerhaftes Betriebsdrehmoment, inklusive Anlaufspitzen.
• Drehzahl: Betriebsdrehzahl und maximale Kurzzeitdrehzahl.
• Biegeradius: Kleinster zulässiger Radius im Einbauzustand.
• Länge: Gesamtlänge der Welle zwischen den Kupplungspunkten.
• Umgebung: Temperatur, Feuchtigkeit, Medieneinfluss (Öl, Kühlmittel, Säuren).
• Kupplungsschnittstellen: Welche Anschlussgeometrien sind am Antrieb und Abtrieb vorhanden?

Profi-Tipp: Erfassen Sie immer den minimalen Biegeradius im montierten Zustand, nicht den theoretischen Konstruktionswert. In der Praxis weicht dieser oft um 20 bis 30 Prozent ab, was direkte Auswirkungen auf die Lebensdauer hat.

Weitere Details zu den technischen Anforderungen an Flexwellen sowie zu den Anwendungsbereichen im Maschinenbau helfen bei der Einordnung Ihrer spezifischen Situation.

Schritt-für-Schritt-Anleitung: So wählen Sie die passende Flexwelle aus

Sobald alle Parameter erfasst sind, folgt die strukturierte Auswahl. Ein systematisches Vorgehen verhindert Fehlkäufe und spart Zeit in der Projektabwicklung.

1. Anforderungen vollständig dokumentieren: Alle Parameter aus der Vorbereitungsphase schriftlich festhalten, inklusive Toleranzen und Sicherheitsfaktoren.
2. Produktkategorie bestimmen: Entscheiden Sie, ob Meterware, eine veredelte Welle, eine fertig konfektionierte Lösung oder ein Sonderprototyp benötigt wird.
3. Standardprodukt prüfen: Viele Anwendungen lassen sich mit Standardkomponenten lösen. Das spart Kosten und verkürzt Lieferzeiten erheblich.
4. Vergleich der Produktarten durchführen: Nutzen Sie die folgende Tabelle als Entscheidungshilfe.
5. Rücksprache mit dem Hersteller: Bei Grenzwerten oder unklaren Parametern ist die direkte Abstimmung mit dem Hersteller der sicherste Weg.
6. Muster oder Prototyp anfordern: Für neue Anwendungen empfiehlt sich ein Funktionsmuster vor der Serienbeschaffung.

Die Produktarten bei BIAX Flexwellen umfassen Meterware, veredelte Wellen, fertig konfektionierte Lösungen und Sonderprototypen. Jede Kategorie hat klare Stärken:

Produktart	Stärken	Typischer Einsatz
Meterware	Flexibel zuschneidbar, kostengünstig	Prototypen, Kleinserien
Veredelte Wellen	Oberflächenbehandlung, erhöhte Verschleißfestigkeit	Serienmaschinen mit hoher Laufleistung
Konfektionierte Lösung	Einbaufertig, geprüfte Schnittstellen	Direkter Einbau ohne Nacharbeit
Sonderprototyp	Vollständig angepasst	Extreme Anforderungen, Sondergeometrien

Die Entscheidung zwischen Standard und Sonderlösung hängt von drei Faktoren ab: Stückzahl, Anforderungsprofil und Zeitrahmen. Für die besten Flexwellen in der Industrie und einen detaillierten Auswahlleitfaden stehen weiterführende Ressourcen bereit.

Konstruktionshinweise für sichere und langlebige Flexwellen

Die Wahl der richtigen Flexwelle ist nur der erste Schritt. Konstruktion und Montage entscheiden maßgeblich über Betriebssicherheit und Lebensdauer. Fehler in diesen Phasen führen zu vorzeitigem Versagen, selbst wenn die Welle korrekt dimensioniert wurde.

Besonders kritisch sind die Übergangsbereiche zwischen Welle und Nabe. Laut Konstruktionsrichtlinien für Wellen-Naben-Verbindungen sollte der Übergangsradius mindestens 2 bis 5 Prozent des Wellendurchmessers betragen, die Wandstärke der Nabe liegt idealerweise zwischen 0,3 und 0,5 mal dem Wellendurchmesser. Als Werkstoffe haben sich C45 und 42CrMo4 bewährt.

Die Flexibilität von Wellen hängt direkt von der Kernkonstruktion ab. Zu kleine Radien an Übergängen erzeugen Kerbwirkung und erhöhen die Kerbspannung lokal um ein Vielfaches. Das ist eine der häufigsten Ursachen für ungeklärte Wellenbrüche in der Praxis.

Checkliste für längere Lebensdauer:

• Mindestbiegeradius einhalten: Niemals unterhalb des vom Hersteller angegebenen Minimalradius betreiben.
• Schutzmantel prüfen: Beschädigte Schutzmäntel sofort ersetzen, da Korrosion unter dem Mantel unsichtbar fortschreitet.
• Kupplungen korrekt ausrichten: Auch flexible Wellen profitieren von einer sorgfältigen Ausrichtung der Anschlusspunkte.
• Schmierung beachten: Viele Flexwellen benötigen regelmäßige Schmierung, besonders bei hohen Drehzahlen.
• Eigenfrequenz berücksichtigen: Bei langen Wellen und hohen Drehzahlen kann Resonanz auftreten. Die Drehzahl und Lebensdaueroptimierung sollte bereits in der Konstruktionsphase geprüft werden.

Profi-Tipp: Verwenden Sie bei der Montage keine Schlagwerkzeuge auf Kupplungselemente. Stoßbelastungen beim Einbau erzeugen Mikrorisse im Kernmaterial, die erst nach einigen Betriebsstunden als Bruch sichtbar werden.

Praxistipps und Fehler vermeiden bei der Flexwellenauswahl

Selbst erfahrene Konstrukteure machen bei der Flexwellenauswahl wiederkehrende Fehler. Die gute Nachricht: Die meisten lassen sich durch strukturierte Kontrollschritte zuverlässig vermeiden.

Empfohlene Kontrollschritte nach der Wellenauswahl:

1. Drehmomentreserve prüfen: Die gewählte Welle sollte mindestens 20 Prozent Drehmomentreserve gegenüber dem maximalen Betriebswert aufweisen.
2. Biegeradius im Einbauzustand messen: Nicht den Konstruktionswert verwenden, sondern den tatsächlichen Radius nach Montage kontrollieren.
3. Betriebstemperatur validieren: Temperaturspitzen durch Reibung oder Umgebungswärme können den zulässigen Bereich überschreiten.
4. Schnittstellen auf Kompatibilität prüfen: Kupplungsgeometrien und Toleranzen mit dem Hersteller abstimmen.
5. Probelauf unter Last durchführen: Vor dem Serieneinsatz mindestens einen Probelauf unter realen Betriebsbedingungen absolvieren.

Typische Fehler und ihre Prävention:

• Falsche Längenangabe: Die Einbaulänge muss im montierten Zustand gemessen werden, nicht als Freimaß.
• Unterschätzung von Anlaufmomenten: Anlaufmomente können das Nennmoment um das Zwei- bis Dreifache übersteigen.
• Fehlende Angabe zur Drehrichtung: Manche Flexwellentypen sind richtungsgebunden. Falsche Drehrichtung führt zu sofortigem Versagen.
• Ignorieren von Umgebungsmedien: Öl, Kühlmittel oder aggressive Reinigungsmittel greifen ungeschützte Wellenoberflächen an.

Die kundenspezifische Auslegung erfolgt meist im direkten Austausch mit dem Hersteller. Erfahrungswerte zeigen, dass optimale Radien die Ausfallrate um bis zu das Dreifache reduzieren. Das ist kein theoretischer Wert, sondern ein messbares Ergebnis aus der Praxis.

Für Anwendungen mit besonders hohen Anforderungen an längere Werkzeuglebensdauer und präzise Fertigung lohnt sich die frühzeitige Einbindung des Herstellers bereits in der Konstruktionsphase. So lassen sich Sonderlösungen entwickeln, die exakt auf das Anforderungsprofil abgestimmt sind, bevor teure Prototypeniterationen notwendig werden.

Kompetente Unterstützung und erprobte Lösungen für Ihre Flexwellen-Auswahl

Die Auswahl der richtigen Flexwelle ist eine technische Entscheidung mit direktem Einfluss auf Produktivität, Wartungsaufwand und Maschinenverfügbarkeit. BIAX Flexwellen (Schmid & Wezel GmbH) unterstützt Konstrukteure und Maschinenbauer mit jahrzehntelanger Erfahrung, einem breiten Produktportfolio und individueller Beratung. Der weiterführende Auswahl-Leitfaden bietet zusätzliche Tiefe für komplexe Auslegungsaufgaben. Konkrete Praxisbeispiele für Antriebswellen zeigen, wie unterschiedliche Anforderungen gelöst wurden. Für individuelle Anfragen steht das Team über den direkten Kontakt zur Verfügung. Qualifizierte Anfragen werden schnell und fachkundig bearbeitet.

Häufig gestellte Fragen zur Auswahl von Flexwellen

Welche technischen Angaben sind bei der Anfrage essentiell?

Wichtige Angaben sind Drehmoment, Drehzahlbereich, Einbaulänge, minimaler Biegeradius und Einsatzumgebung. Die vollständige Auswahl erfordert zusätzlich Angaben zu Werkstoff, Kupplungsschnittstellen und Betriebstemperatur.

Gibt es Flexwellen für besonders hohe Drehzahlen?

Ja, spezielle Hochgeschwindigkeitstypen sind bis 50.000 U/min einsetzbar. Für solche Anwendungen ist die direkte Abstimmung mit dem Hersteller zwingend erforderlich.

Wann sollte ich eine individuelle Sonderlösung statt Standardware wählen?

Wenn Anforderungen außerhalb üblicher Parameter liegen oder höchste Zuverlässigkeit gefordert ist, empfiehlt sich eine speziell angepasste Flexwelle. Standardware deckt den Großteil der Anwendungen ab, stößt aber bei Extrembedingungen an Grenzen.

Wie wird die Lebensdauer meiner Flexwelle maximiert?

Korrekt ausgeführte Übergangsradien, geeignete Werkstoffe und fachgerechte Montage sind entscheidend. Optimale Radien reduzieren Ausfallraten nachweislich um bis zu das Dreifache gegenüber schlecht dimensionierten Übergängen.
