Flexible Wellen sind in der industriellen Fertigung unverzichtbar, doch 40 % der vorzeitigen Ausfälle entstehen durch Montagefehler. Die richtige Auswahl und fachgerechte Montage entscheiden über Lebensdauer, Effizienz und Betriebssicherheit. Dieser Leitfaden zeigt Ihnen systematisch, wie Sie die optimale flexible Welle für Ihre Anwendung identifizieren und fehlerfrei montieren. Sie lernen, technische Parameter präzise zu bewerten und typische Fehlerquellen zu vermeiden.

Inhaltsverzeichnis

• Einführung und grundlagen flexibler wellen
• Vorbereitung und technische voraussetzungen
• Auswahl der flexiblen welle
• Montage und integration flexibler wellen
• Häufige fehler und troubleshooting
• Sicherheitsaspekte und warnhinweise
• Erwartete ergebnisse und leistungskennzahlen
• Vergleich und alternativen
• Mehr erfahren und passende Lösungen entdecken
• Häufig gestellte Fragen

Wesentliche Erkenntnisse

Point	Details
Technische Parameter	Drehmoment, Drehzahl und minimaler Biegeradius bestimmen die Wellenauswahl.
Montagefehler vermeiden	Korrekte Montage verhindert bis zu 40 % vorzeitige Ausfälle.
Regelmäßige Wartung	Systematische Schmierung und Inspektion verlängern die Lebensdauer um bis zu 30 %.
Sicherheitsvorschriften	Einhaltung der Sicherheitsabstände und PSA sind beim Betrieb zwingend erforderlich.

Einführung und grundlagen flexibler wellen

Flexible Wellen übertragen Drehmoment und Rotation in Anwendungen, bei denen starre Antriebsstränge an ihre Grenzen stoßen. Sie bestehen aus mehrlagig gewickelten Drähten oder Seilen, die in einem Schutzmantel geführt werden. Diese Konstruktion ermöglicht Bewegungen in mehreren Ebenen bei gleichzeitiger Kraftübertragung.

Typische Einsatzgebiete umfassen Bearbeitungs- und Oberflächenfinish-Prozesse in der Automobilindustrie, Luft- und Raumfahrt sowie im allgemeinen Maschinenbau. Besonders in engen Bauraumsituationen bieten flexible Wellen entscheidende Vorteile. Flexible Wellen ermöglichen präzisen Antrieb in engen Bauraumsituationen, wo starre Wellen versagen würden.

Vorteile gegenüber starren Antrieben:

• Flexibilität: Übertragung von Drehmoment auch bei komplexen Winkeln und Bewegungen
• Platzbedarf: Deutlich geringerer Bauraum durch kompakte Bauweise
• Wartung: Reduzierte Wartungsintervalle im Vergleich zu Getrieben oder Gelenkwellen
• Kosten: Niedrigere Anschaffungs- und Installationskosten als komplexe mechanische Lösungen

Die Anwendung flexibler Wellen erfordert jedoch fundiertes technisches Verständnis. Fehleinschätzungen bei Drehmoment oder Biegeradius führen zu vorzeitigem Verschleiß. Die 7 vorteile flexibler antriebswellen zeigen das Potenzial dieser Technologie in modernen Fertigungsumgebungen. Die rolle flexibler antriebslösungen maschinenbau wird in Zukunft weiter zunehmen.

Vorbereitung und technische voraussetzungen

Die Auswahl einer flexiblen Welle beginnt mit der präzisen Erfassung technischer Kenngrößen. Exakte Kenntnis von Drehmoment, Drehzahl und Biegeradius ist grundlegend für eine erfolgreiche Implementierung. Ohne diese Daten riskieren Sie Überlastung oder ineffiziente Dimensionierung.

Erforderliche technische Parameter:

• Maximales Drehmoment in Nm
• Betriebsdrehzahl in min⁻¹
• Minimaler Biegeradius in mm
• Wellenlänge und verfügbarer Bauraum
• Umgebungsbedingungen (Temperatur, Feuchtigkeit, Schmutz)

Analysieren Sie den verfügbaren Bauraum sorgfältig. Messen Sie nicht nur die direkte Distanz zwischen Antriebs- und Abtriebspunkt, sondern berücksichtigen Sie auch Hindernisse und erforderliche Biegeradien. Ein zu klein gewählter Biegeradius führt zu erhöhtem Verschleiß und reduzierten Drehmomentkapazitäten.

Parameter	Messmethode	Kritische Werte
Drehmoment	Drehmomentschlüssel, Sensor	Spitzenlast, Dauerlast
Drehzahl	Tachometer, Frequenzmesser	Max. Betriebsdrehzahl
Biegeradius	Schablone, CAD-Messung	Mind. 5x Wellendurchmesser
Bauraum	Lasermessung, 3D-Scan	Verfügbare Länge, Höhe

Benötigte Werkzeuge für Montage und Kontrolle:

• Drehmomentschlüssel zur kontrollierten Verschraubung
• Messschieber für präzise Durchmesserprüfung
• Schmiermittel gemäß Herstellervorgabe
• Fixierwerkzeuge zur axialen Sicherung
• Prüfgeräte für Drehzahl und Vibration

Profi-Tipp: Erstellen Sie vor der Bestellung eine technische Checkliste mit allen Parametern. Prüfen Sie diese gegen die workflow flexible wellen einsetzen praezise bearbeitung. Unvollständige Angaben verzögern die Projektabwicklung und erhöhen das Fehlerrisiko.

Auswahl der flexiblen welle

Die systematische Bewertung aller technischen und betrieblichen Anforderungen führt zur optimalen Produktauswahl. Materialqualität und Design entscheiden über Lebensdauer und Leistungsfähigkeit. Folgen Sie diesem strukturierten Auswahlprozess:

1. Drehmomentbelastung evaluieren: Ermitteln Sie das maximale und das durchschnittliche Drehmoment. Berücksichtigen Sie Lastspitzen beim Anfahren oder bei Blockierungen. Wählen Sie eine Welle mit mindestens 20 % Sicherheitsreserve.

2. Drehzahlbereich definieren: Bestimmen Sie die Betriebsdrehzahl und prüfen Sie diese gegen die zulässige Maximaldrehzahl der Welle. Hohe Drehzahlen erfordern besondere Lagerungen und Ausgleichsmaßnahmen.

3. Umgebungsbedingungen analysieren: Temperatur, Feuchtigkeit und Verschmutzungsgrad beeinflussen Materialwahl und Schutzmantel. Aggressive Medien oder Reinraumanforderungen erfordern spezielle Ausführungen.

4. Material- und Designoptionen bewerten: Stahlseile bieten höchste Drehmomentkapazitäten, Kunststoffmäntel schützen gegen Korrosion. Offene Konstruktionen erlauben einfache Wartung, geschlossene Systeme bieten besseren Schmutzschutz.

Materialoptionen im Überblick:

• Stahlseil: Höchste Belastbarkeit, für schwere Anwendungen
• Edelstahl: Korrosionsbeständig, für aggressive Umgebungen
• Kunststoffmantel: Schutz vor Verschmutzung, elektrische Isolation
• Textilummantelung: Flexible Schutzschicht, leicht zu reinigen

Integration in bestehende Maschinenkonzepte:

Prüfen Sie Kupplungsschnittstellen an Motor und Werkzeug. Standardkupplungen vereinfachen die Integration, Sonderlösungen erfordern längere Lieferzeiten. Der verfügbare Bauraum bestimmt Verlegeweg und erforderliche Biegeradien. Nutzen Sie den leitfaden flexible antriebswellen auswaehlen für detaillierte Entscheidungshilfen.

Checkliste zur Auswahl:

• Alle technischen Parameter vollständig erfasst?
• Sicherheitsreserven bei Drehmoment und Drehzahl einkalkuliert?
• Umgebungsbedingungen berücksichtigt?
• Kupplungsschnittstellen kompatibel?
• Wartungszugang gewährleistet?

Konsultieren Sie biax wellen produkte komplettlösungen für konkrete Produktspezifikationen und Konfigurationsoptionen.

Montage und integration flexibler wellen

Die fachgerechte Montage entscheidet über Funktionssicherheit und Lebensdauer. Jeder Schritt muss präzise ausgeführt werden, um Fehlerquellen auszuschließen. Richtige Fixierung und Beachtung des Mindestbiegeradius erhöhen die Lebensdauer um bis zu 30 %.

Schritt-für-Schritt Montageanleitung:

1. Vorbereitung: Reinigen Sie alle Kupplungsflächen gründlich. Entfernen Sie Schmutz, Öl und Rückstände. Prüfen Sie Kupplungen auf Beschädigungen oder Verschleiß.

2. Wellenlänge prüfen: Messen Sie die erforderliche Länge unter Berücksichtigung aller Biegungen. Addieren Sie 5 bis 10 % Reserve für Toleranzen und Bewegungen.

3. Erste Kupplung montieren: Schieben Sie die Welle in die antriebsseitige Kupplung. Achten Sie auf korrekten Sitz ohne Verkantungen. Ziehen Sie Befestigungsschrauben mit definiertem Drehmoment an.

4. Welle verlegen: Führen Sie die Welle entlang des geplanten Verlegewegs. Vermeiden Sie scharfe Knicke. Halten Sie den Mindestbiegeradius strikt ein.

5. Zweite Kupplung montieren: Verbinden Sie die abtriebsseitige Kupplung analog zur ersten. Prüfen Sie die axiale Ausrichtung.

6. Fixierung sicherstellen: Sichern Sie die Welle gegen axiales Spiel durch geeignete Fixierelemente. Axiale Verschiebungen führen zu Überlastung und vorzeitigem Ausfall.

7. Schmierung durchführen: Tragen Sie Schmiermittel gemäß Herstellervorgabe auf. Verwenden Sie nur zugelassene Produkte.

8. Funktionsprüfung: Drehen Sie die Welle manuell durch den gesamten Bewegungsbereich. Prüfen Sie auf ungewöhnliche Geräusche oder erhöhte Reibung.

Fixierungsmethoden zur Vermeidung von axialem Spiel:

• Sicherungsringe in Kupplungsnuten
• Madenschrauben mit definiertem Anzugsdrehmoment
• Spezielle Klemmkupplungen mit axialer Sicherung
• Federelemente zur Vorspannung

Profi-Tipp: Dokumentieren Sie die Montage fotografisch. Halten Sie Biegeradien, Kupplungspositionen und Schmierstellenfest. Diese Dokumentation erleichtert spätere Wartungsarbeiten und Fehleranalysen erheblich. Orientieren Sie sich am leitfaden flexible antriebswellen auswaehlen für Best Practices.

Häufige fehler und troubleshooting

Viele Ausfälle flexibler Wellen sind vermeidbar. 40 % der vorzeitigen Ausfälle resultieren aus Montagefehlern wie falschem Biegeradius oder unzureichender Schmierung. Die Kenntnis typischer Fehlerquellen ermöglicht gezielte Prävention.

Fehler durch unterschrittenen Biegeradius:

Ein zu kleiner Biegeradius verursacht erhöhte Reibung und Materialermüdung. Die Folge sind Leistungsverluste und verkürzte Lebensdauer. Halten Sie mindestens das Fünffache des Wellendurchmessers als Biegeradius ein. Bei Unsicherheit wählen Sie größere Radien.

Folgen mangelhafter Schmierung:

Ohne ausreichende Schmierung steigt die Reibung zwischen den Drahtlagen dramatisch. Dies führt zu Überhitzung, beschleunigtem Verschleiß und letztlich zum Bruch. Führen Sie Schmierung gemäß Wartungsplan durch, typischerweise alle 500 Betriebsstunden.

Auswirkungen unzureichender Fixierung:

Axiales Spiel verursacht Schlagbelastungen an den Kupplungen. Die Welle arbeitet sich aus den Verbindungen heraus. Prüfen Sie regelmäßig die axiale Fixierung und ziehen Sie Befestigungen bei Bedarf nach.

Typische Fehlerquellen im Überblick:

• Biegeradius unterschritten: Erhöhte Reibung, Materialermüdung
• Falsche Schmierung: Überhitzung, beschleunigter Verschleiß
• Axiales Spiel: Schlagbelastungen, Kupplungsversagen
• Überlastung: Drehmoment oder Drehzahl überschritten
• Verschmutzung: Eindringen von Partikeln in die Welle
• Korrosion: Ungeeignetes Material für Umgebung

Empfohlene Strategien zur Fehlervermeidung:

Implementieren Sie einen strukturierten Wartungsplan mit definierten Prüfintervallen. Schulen Sie Montagepersonal gründlich in korrekten Verfahren. Nutzen Sie Checklisten für jeden Montageschritt. Führen Sie nach jeder Montage eine vollständige Funktionsprüfung durch.

Bei auftretenden Problemen prüfen Sie systematisch alle Fehlerquellen. Beginnen Sie mit visueller Inspektion auf sichtbare Schäden. Messen Sie Biegeradien nach. Kontrollieren Sie Schmierzustand und Fixierungen. Detaillierte Informationen finden Sie unter flexible wellen fertigung industrie.

Sicherheitsaspekte und warnhinweise

Der Betrieb flexibler Wellen mit hohen Drehzahlen birgt erhebliche Sicherheitsrisiken. Einhaltung der Sicherheitsabstände und persönliche Schutzausrüstung sind unverzichtbar. Unterschätzen Sie niemals die Gefahr rotierender Komponenten.

Sicherheitsabstände bei rotierenden Wellen:

Halten Sie mindestens 500 mm Abstand zu ungeschützten rotierenden Wellen. Installieren Sie Schutzabdeckungen oder Einhausungen bei allen zugänglichen Bereichen. Kennzeichnen Sie Gefahrenbereiche deutlich mit Warnschildern.

Unfallprävention bei hohen Drehzahlen:

Bei Drehzahlen über 3.000 min⁻¹ steigt das Unfallrisiko erheblich. Lose Kleidung, Handschuhe oder Schmuck können erfasst werden und zu schweren Verletzungen führen. Binden Sie lange Haare zusammen. Tragen Sie eng anliegende Arbeitskleidung.

Durchführung von Sicherheitsprüfungen:

Prüfen Sie vor jeder Inbetriebnahme:

• Alle Schutzabdeckungen montiert und gesichert?
• Befestigungen fest angezogen?
• Keine losen Teile im Arbeitsbereich?
• Notausschalter funktionsfähig und erreichbar?
• Warnbeschilderung sichtbar und vollständig?

Nutzung persönlicher Schutzausrüstung:

• Schutzbrille: Schutz vor abfliegenden Partikeln
• Gehörschutz: Bei Drehzahlen über 5.000 min⁻¹
• Sicherheitsschuhe: Schutz vor herabfallenden Teilen
• Keine Handschuhe: Erfassungsgefahr an rotierenden Teilen

Wichtiger Sicherheitshinweis: Greifen Sie niemals in rotierende flexible Wellen, auch nicht bei niedrigen Drehzahlen. Die Erfassungsgefahr ist extrem hoch. Schalten Sie die Maschine vollständig ab und sichern Sie sie gegen Wiedereinschalten, bevor Sie Arbeiten an der Welle durchführen.

Weitere Informationen zu sicherheitsaspekte antriebswellen maschinenbau finden Sie in unserem Spezialratgeber.

Erwartete ergebnisse und leistungskennzahlen

Realistische Erwartungen an Lebensdauer und Leistung verhindern Enttäuschungen. Korrekter Einsatz und Wartung reduzieren Ausfallraten um über 30 % und verlängern die Lebensdauer entsprechend. Die folgenden Kennzahlen basieren auf industriellen Standardanwendungen.

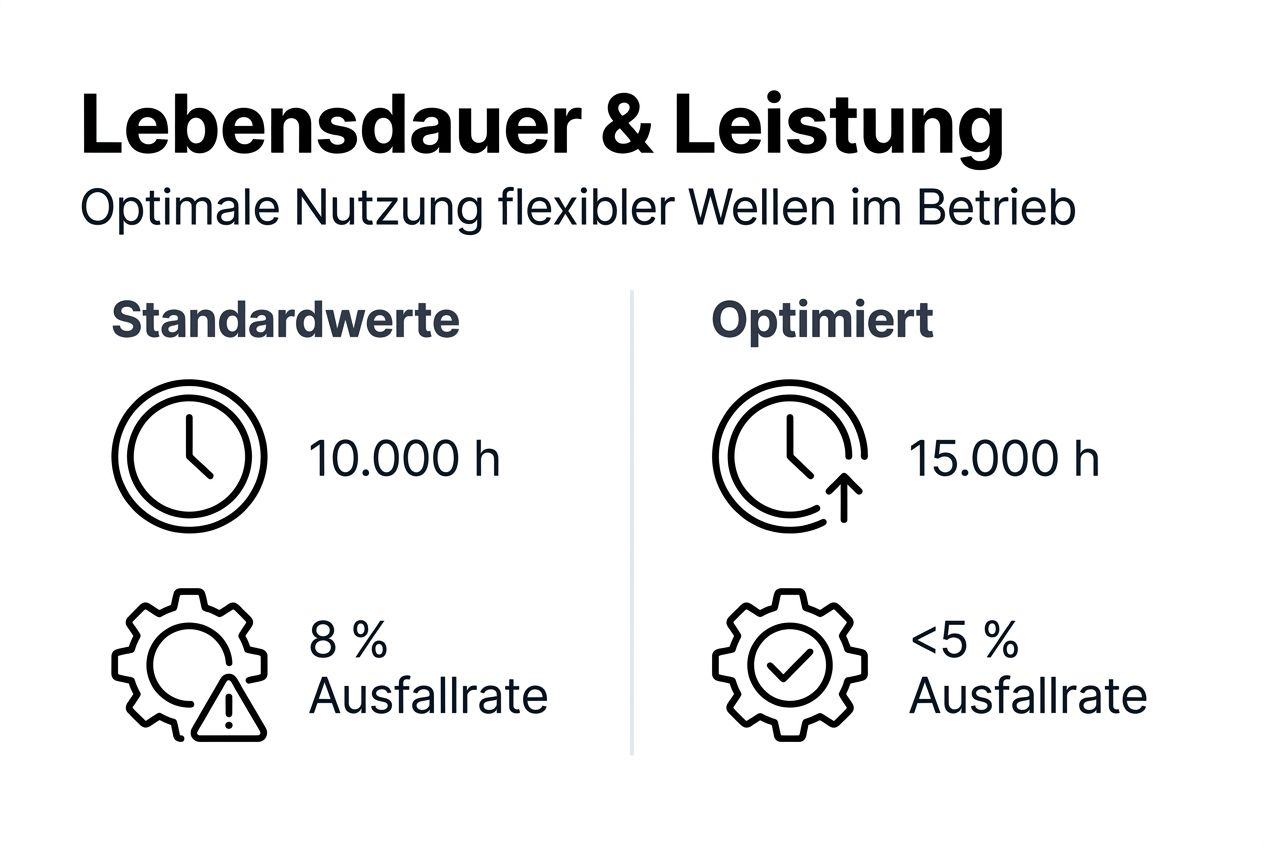

Lebensdauer unter Industriebedingungen:

Bei fachgerechter Auswahl, Montage und Wartung erreichen flexible Wellen typischerweise 10.000 bis 15.000 Betriebsstunden. Hochwertige Ausführungen schaffen unter optimalen Bedingungen bis zu 20.000 Stunden. Überlastung oder mangelhafte Wartung reduzieren diese Werte drastisch.

Kennzahl	Standardwert	Optimiert
Lebensdauer	10.000 h	15.000 h
Ausfallrate	8 % pro Jahr	5 % pro Jahr
Wartungsintervall	500 h	750 h
Effizienz	85 %	92 %

Reduzierung der Ausfallrate:

Durch systematische Umsetzung der Montagerichtlinien senken Sie die Ausfallrate von 8 % auf unter 5 % pro Jahr. Die wichtigsten Faktoren sind korrekte Dimensionierung, präzise Montage und regelmäßige Wartung. Jeder vermiedene Ausfall spart Stillstandskosten und erhöht die Gesamtanlageneffektivität.

Effizienzsteigerung und Kosten-Nutzen-Verhältnis:

Optimal ausgelegte flexible Wellen erreichen Wirkungsgrade von 90 bis 95 %. Dies entspricht oder übertrifft die Effizienz vieler starrer Antriebslösungen. Die Investitionskosten amortisieren sich durch reduzierten Wartungsaufwand und höhere Maschinenverfügbarkeit typischerweise innerhalb von zwei Jahren.

Umsetzungsdauer für Auswahl und Montage:

Rechnen Sie für die Erstauswahl mit zwei bis drei Arbeitstagen, inklusive Parametererfassung und Lieferantenabstimmung. Die eigentliche Montage benötigt bei Standardanwendungen vier bis acht Stunden. Komplexe Installationen mit mehreren Biegungen oder Sonderanforderungen können bis zu zwei Arbeitstage in Anspruch nehmen.

Vergleichen Sie Ihre Anforderungen mit den beste flexible wellen 2026 7 Produkten, um realistische Leistungserwartungen zu entwickeln.

Vergleich und alternativen

Flexible Wellen sind nicht für jede Anwendung die optimale Lösung. Der Vergleich mit starren Wellen und anderen Alternativen ermöglicht fundierte Entscheidungen. Berücksichtigen Sie Steifigkeit, Flexibilität, Platzbedarf und Kosten.

Eigenschaft	Flexible Welle	Starre Welle	Gelenkwelle
Flexibilität	Sehr hoch	Keine	Mittel
Drehmoment	Mittel bis hoch	Sehr hoch	Hoch
Bauraum	Gering	Hoch	Mittel
Wartung	Niedrig	Sehr niedrig	Mittel
Kosten	Mittel	Niedrig	Hoch

Unterschiede in Steifigkeit und Flexibilität:

Starre Wellen bieten maximale Steifigkeit und höchste Drehmomentübertragung. Sie erfordern jedoch präzise Ausrichtung und großen Bauraum. Flexible Wellen kompensieren Fluchtungsfehler und arbeiten in engen Räumen. Gelenkwellen kombinieren beide Eigenschaften, sind aber komplexer und teurer.

Einsatzgebiete passender Wellentypen:

Flexible Wellen: Enge Bauraumsituationen, häufige Richtungsänderungen, moderate Drehmomente. Ideal für Handwerkzeuge, Oberflächenbearbeitung, Reinigungs- und Polierprozesse.

Starre Wellen: Höchste Drehmomente, präzise Ausrichtung möglich, große Distanzen. Einsatz in Werkzeugmaschinen, Pressen, Schwerindustrie.

Gelenkwellen: Hohe Drehmomente bei moderaten Winkeln, mittlere Distanzen. Typisch in Fahrzeugen, Landmaschinen, mobilen Anwendungen.

Entscheidungshilfen anhand der Maschinenanforderungen:

Wählen Sie flexible Wellen, wenn Bauraum begrenzt ist und Flexibilität wichtiger als maximales Drehmoment. Nutzen Sie starre Wellen für höchste Belastungen bei guter Zugänglichkeit. Gelenkwellen sind die Lösung für hohe Drehmomente bei definierten Winkeln.

Die 7 vorteile flexibler antriebswellen zeigen deutlich, wann diese Technologie überlegen ist.

Mehr erfahren und passende Lösungen entdecken

Sie haben jetzt fundiertes Wissen über Auswahl, Montage und Betrieb flexibler Wellen erworben. Die praktische Umsetzung erfordert hochwertige Komponenten und fachkundige Beratung. BIAX Flexwellen bietet Ihnen beides aus einer Hand.

Unser leitfaden flexible antriebswellen auswaehlen vertieft die hier vermittelten Grundlagen mit detaillierten technischen Spezifikationen und Auswahlhilfen. Erkunden Sie die beste flexible wellen 2026 7 Produkte für konkrete Lösungen in Ihrer Anwendung. Ingenieure finden praxisnahe shaft drive solutions for engineers mit realen Projektbeispielen.

Kontaktieren Sie unser Technikteam für individuelle Beratung zu Ihrem spezifischen Projekt. Wir unterstützen Sie bei Parametererfassung, Produktauswahl und Konfiguration bis zur erfolgreichen Inbetriebnahme.

Häufig gestellte Fragen

Welche technischen Parameter sind bei der Wahl flexibler Wellen entscheidend?

Drehmoment, Drehzahl und minimaler Biegeradius bilden die Grundlage jeder Auslegung. Das maximale Drehmoment bestimmt die erforderliche Wellenstärke. Die Betriebsdrehzahl beeinflusst Lagerung und Ausgleich. Der Biegeradius muss mindestens das Fünffache des Wellendurchmessers betragen. Zusätzlich spielen Umgebungsbedingungen wie Temperatur und Verschmutzung eine wichtige Rolle bei der Materialwahl.

Wie kann ich Montagefehler bei flexiblen Wellen vermeiden?

Beachten Sie strikt den Mindestbiegeradius von fünf Wellendurchmessern. Sichern Sie beide Kupplungen axial gegen Verschiebung durch geeignete Fixierelemente. Schmieren Sie die Welle gemäß Herstellervorgabe vor Inbetriebnahme und in regelmäßigen Intervallen. Ziehen Sie alle Befestigungsschrauben mit definiertem Drehmoment an. Führen Sie nach der Montage eine vollständige Funktionsprüfung durch und dokumentieren Sie alle Parameter.

Welche Sicherheitsmaßnahmen sind bei Betrieb flexibler Wellen zu beachten?

Halten Sie mindestens 500 mm Sicherheitsabstand zu rotierenden Wellen ein. Installieren Sie Schutzabdeckungen an allen zugänglichen Bereichen. Tragen Sie persönliche Schutzausrüstung wie Schutzbrille und Sicherheitsschuhe, aber keine Handschuhe. Führen Sie vor jeder Inbetriebnahme eine Sicherheitsprüfung durch und stellen Sie sicher, dass Notausschalter funktionsfähig sind.

Wie lange halten flexible Wellen unter industriellen Bedingungen?

Bei korrekter Auslegung und Wartung erreichen flexible Wellen 10.000 bis 15.000 Betriebsstunden. Hochwertige Ausführungen schaffen unter optimalen Bedingungen bis zu 20.000 Stunden. Die Lebensdauer hängt entscheidend von Belastung, Schmierung und Einhaltung der Betriebsparameter ab. Regelmäßige Wartung alle 500 Stunden verlängert die Nutzungsdauer erheblich.
