Checkliste Wellen-Auswahl für biegsame Wellen im Maschinenbau
6 Juli 2026Kurz gesagt:
- Eine systematische Checkliste bei der Wellen-Auswahl schützt vor vorzeitigen Verschleiß und Stillständen. Sie berücksichtigt Lastprofil, Drehmoment, Versatz, Umgebungsbedingungen und Lieferantenqualität, um Fehler zu vermeiden. Eine frühe Dokumentation dieser Kriterien erhöht die Anlagenlebensdauer und optimiert die Beschaffung.

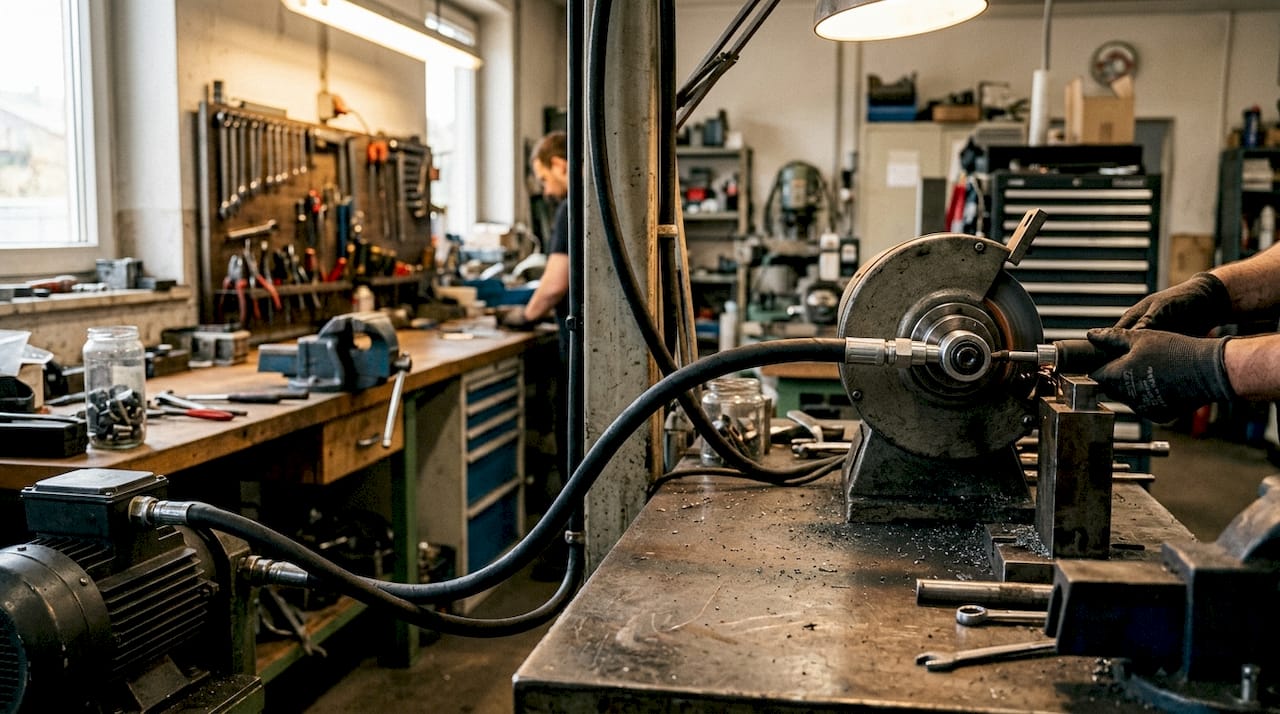

Eine systematische Checkliste zur Wellen-Auswahl ist das zentrale Werkzeug, das Ingenieure im Maschinenbau vor Fehlentscheidungen schützt, die zu vorzeitigem Verschleiß, ungeplanten Stillständen und erhöhten Lebenszykluskosten führen. Die biegsame Welle, in der Fachliteratur auch als Flexwelle bezeichnet, überträgt Drehmoment und Drehbewegung in beengten oder schwer zugänglichen Einbauräumen. Genau diese Stärke macht die Auswahl anspruchsvoll: Lastprofil, Versatz, Temperatur und Kupplungsgeometrie müssen gemeinsam bewertet werden. Wer diese Kriterien strukturiert abarbeitet, vermeidet Fehlbestellungen und sichert die Anlagenverfügbarkeit langfristig.
1. Checkliste Wellen-Auswahl: technische Grundkriterien zuerst klären
Die Auswahl einer biegsamen Welle beginnt mit dem Lastprofil. Drei Hauptbelastungstypen bestimmen Material und Dimensionierung: konstante Last, variable Last und stoßartige Last. Eine Schleifspindel in der Luftfahrtinstandhaltung läuft oft unter variabler Last, während ein Entgratungswerkzeug im Taktbetrieb stoßartige Belastungen erzeugt. Die Unterscheidung verhindert Überlastung und verlängert die Standzeit.
Das Nenndrehmoment allein reicht nicht als Auswahlkriterium. Betriebs- und Servicefaktoren müssen eingerechnet werden, um Lastwechsel und Anfahrmomente abzudecken. Wer nur den Nennwert ansetzt, riskiert, dass die Welle beim ersten Reversierbetrieb oder beim Hochlauf versagt. Das ist einer der häufigsten Planungsfehler in der Antriebstechnik.
Folgende Kriterien gehören in jede fundierte Auswahlliste:
- Lastprofil: konstant, variabel oder stoßartig, mit Angabe von Lastwechselfrequenz und Reversierbetrieb
- Nenndrehmoment und Betriebsmoment: inklusive Anfahrmoment und Servicefaktor
- Versatz: axial, radial und winklig, jeweils als Maximalwert unter Betriebsbedingungen
- Drehzahl: Nenn- und Maximaldrehzahl, kritische Drehzahl prüfen
- Drehsteifigkeit und Spielfreiheit: für Servo- und Regelantriebe unerlässlich, da Verdrehspiel zu Positionierfehlern führt
- Dämpfungsverhalten: relevant bei schwingungsempfindlichen Prozessen wie Polieren oder Feinschleifen
- Montageanforderungen: Bauraum, Kupplungstyp, Wellendurchmesser an beiden Enden
- Wartungsaufwand: Schmierintervalle, Zugänglichkeit, Austauschbarkeit
Profi-Tipp: Erfassen Sie das Betriebsmoment immer unter realen Bedingungen, nicht nur aus dem Motorendatenblatt. Anlaufströme und Lastspitzen liegen oft deutlich über dem Nennwert.

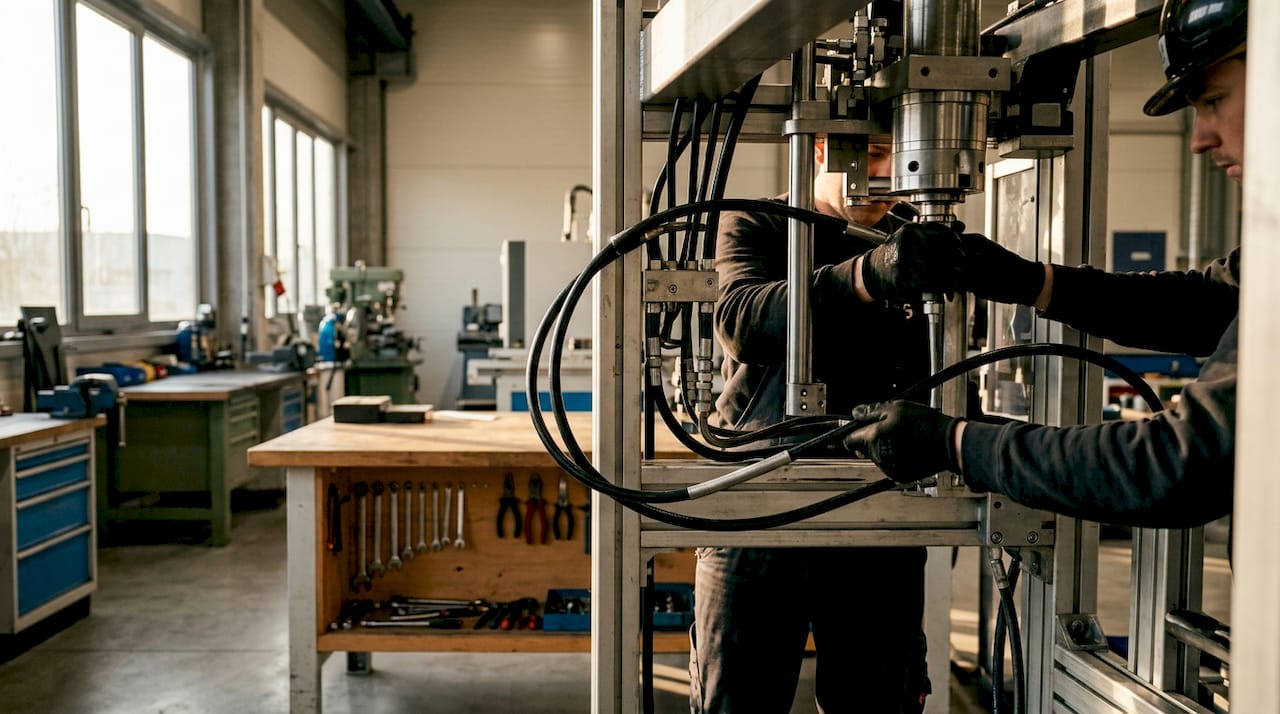

2. Versatz und Einbaulage systematisch dokumentieren
Versatz ist kein Randthema. Er ist häufig der Grund, warum eine biegsame Welle gewählt wird. Axialer, radialer und winkeliger Versatz treten in der Praxis selten einzeln auf. Meist überlagern sie sich, und genau diese Überlagerung muss die Checkliste abbilden.
Der zulässige Versatz hängt von der Wellenlänge, dem Kerndurchmesser und dem Biegeradius ab. Eine kurze, steife Flexwelle toleriert weniger Winkelversatz als eine lange, weich ausgelegte Ausführung. Wer diesen Zusammenhang nicht dokumentiert, bestellt falsch.
Für die Checkliste empfiehlt sich eine Skizze der Einbaulage mit eingetragenen Versatzmaßen. Diese Skizze gehört in die technische Dokumentation und wird bei der Lieferantenanfrage mitgeschickt. Das spart Rückfragen und beschleunigt die Spezifikation erheblich.
3. Umgebungsbedingungen strukturiert erfassen
Umgebungsbedingungen wie Temperatur, Staub und chemische Medien beeinflussen Materialwahl und Dimensionierung stark. Unzureichende Berücksichtigung führt zum Ausfall der gesamten Baugruppe. Dieser Punkt wird in der Praxis unterschätzt, weil er nicht direkt im Motorendatenblatt steht.
Die Checkliste sollte Umgebungsbedingungen in vier Kategorien gliedern:
- Temperaturbereich: Betriebstemperatur und kurzzeitige Spitzentemperatur, getrennt für Kern, Hülle und Kupplungselemente
- Chemische Beständigkeit: Kontakt mit Kühlmitteln, Ölen, Reinigungsmitteln oder aggressiven Prozessmedien; Materialwahl für Hülle und Endstücke entsprechend anpassen
- Staub und Schmutz: Partikelgröße und Konzentration bestimmen, ob eine geschlossene Schutzhülle oder eine Spülung erforderlich ist
- Feuchte und Korrosion: Einsatz im Freien oder in Nassbereichen erfordert korrosionsbeständige Werkstoffe oder Schutzbeschichtungen
Profi-Tipp: Bei extremen Temperaturen oder aggressiven Medien gilt: Materialwahl und Antriebssicherheit hängen direkt zusammen. Standardwerkstoffe versagen hier zuverlässig. Lassen Sie sich vom Hersteller eine schriftliche Werkstofffreigabe geben.
Die Umgebungsanforderungen gehören vollständig in die technische Dokumentation. Wartungszyklen und Lebensdauererwartungen lassen sich nur dann realistisch planen, wenn Temperatur- und Medienbelastung bekannt sind.
4. Lieferanten und Prüfmöglichkeiten bewerten
Die Qualität einer biegsamen Welle hängt nicht nur von der Konstruktion ab. Lieferanten mit tiefer Fertigungstiefe und eigenen Prüfeinrichtungen sichern verlässliche Katalogdaten unter realen Bedingungen. Das ist besonders bei Sonderausführungen entscheidend, wo keine Serienprüfwerte vorliegen.
Folgende Punkte sollte die Checkliste zur Lieferantenbewertung enthalten:
- Fertigungstiefe: Fertigt der Lieferant Kern, Hülle und Endstücke selbst oder bezieht er Halbzeuge zu?
- Prüfeinrichtungen: Gibt es Wuchtvorrichtungen, Drehmomenttestbänke und Lebensdauerprüfstände?
- Technische Dokumentation: Sind Katalogdaten unter definierten Prüfbedingungen ermittelt worden?
- Sonderausführungen: Kann der Lieferant kundenspezifische Kupplungsgeometrien, Wellendurchmesser und Hüllenmaterialien liefern?
- Produktbreite: Eine breite Auswahl an Naben, Zwischenhülsen und Zubehör vermeidet Schnittstellenprobleme.
„Kostenersparnis durch Standardteile ohne genaue Analyse der Umgebungsbedingungen ist oft wirtschaftlich nachteilig, da Ausfallrisiken steigen. Die scheinbar günstigere Lösung erzeugt höhere Gesamtkosten über den Lebenszyklus."
Produktkonfiguratoren mit direktem Datenfluss zwischen Konstruktion und Einkauf verkürzen Lieferzeiten und erhöhen die Spezifikationsgenauigkeit. Wer Konfiguration und Bestellung direkt aus dem CAD-Prozess heraus anstoßen kann, reduziert Fehlbestellungen spürbar. Biax-flexwellen bietet für diesen Zweck technische Beratung und Unterstützung bei der Spezifikation an.
5. Drehsteifigkeit und Spielfreiheit für Regelantriebe prüfen
Für Servo- und Regelantriebe gelten besondere Anforderungen. Spielfreie Kupplungen mit hoher Torsionssteifigkeit sind hier unerlässlich. Verdrehspiel führt zu Positionierfehlern und schlechter Reproduzierbarkeit, was in der Präzisionsbearbeitung direkt zu Ausschuss führt.
Die Checkliste muss für Regelantriebe folgende Zusatzpunkte enthalten: zulässiges Verdrehspiel in Winkelminuten, geforderte Torsionssteifigkeit in Nm/rad und das dynamische Verhalten bei Drehrichtungsumkehr. Diese Werte sind vom Maschinenbauer vorzugeben und vom Wellenhersteller zu bestätigen. Wer diese Abstimmung überspringt, riskiert Regelungsprobleme, die sich erst im Betrieb zeigen.
Biegsame Wellen für Regelantriebe unterscheiden sich konstruktiv von Standardausführungen. Der Kern ist enger gewickelt, die Hülle steifer ausgelegt. Biax-flexwellen fertigt solche Ausführungen nach Kundenspezifikation, inklusive Prüfprotokoll.
6. Wartung und Lebensdauer in die Auswahl einbeziehen
Wartungsaufwand ist ein Auswahlkriterium, das in der Konstruktionsphase oft zu spät bedacht wird. Eine biegsame Welle, die im eingebauten Zustand nicht geschmiert werden kann, hat eine kürzere Standzeit als eine Ausführung mit Schmiernippel oder Dauerschmierung.
Die Checkliste sollte folgende Wartungspunkte abfragen: Schmierungskonzept (Dauerschmierung, Nachschmierung oder trocken laufend), Zugänglichkeit im eingebauten Zustand, Austauschbarkeit ohne Demontage der Gesamtbaugruppe und erwartete Wartungsintervalle in Betriebsstunden. Diese Angaben fließen direkt in die Lebenszykluskosten ein. Wer sie früh dokumentiert, vermeidet teure Nachbesserungen an der Maschine.
Profi-Tipp: Fragen Sie den Hersteller nach technischen Anforderungen an Flexwellen und nach empfohlenen Schmierintervallen unter Ihren spezifischen Betriebsbedingungen. Allgemeine Katalogangaben gelten nur für Standardbedingungen.
7. Muster-Checkliste für biegsame Wellen: strukturierte Vorlage
Eine Wellen-Vergleichstabelle hilft, mehrere Ausführungen gegenüberzustellen und die Entscheidung zu dokumentieren. Die folgende Vorlage deckt die drei Hauptkategorien ab.
| Kategorie | Auswahlpunkt | Anforderung (Ist) | Spezifikation (Soll) |
|---|---|---|---|
| Technische Kriterien | Lastprofil | konstant / variabel / stoßartig | Angabe aus Prozessanalyse |
| Technische Kriterien | Nenndrehmoment inkl. Servicefaktor | Nm | Nm mit Faktor |
| Technische Kriterien | Maximaldrehzahl | min⁻¹ | min⁻¹ |
| Technische Kriterien | Versatz axial / radial / winklig | mm / mm / ° | mm / mm / ° |
| Technische Kriterien | Drehsteifigkeit / Spielfreiheit | Nm/rad / Winkelminuten | Anforderung aus Regelung |
| Umgebungsbedingungen | Betriebstemperatur | °C | °C |
| Umgebungsbedingungen | Chemische Medien | Kühlmittel / Öl / Reiniger | Werkstofffreigabe erforderlich |
| Umgebungsbedingungen | Staub / Feuchte | Schutzklasse | IP-Klasse oder Hüllentyp |
| Lieferantenanforderungen | Fertigungstiefe | Eigen- oder Fremdfertigung | Nachweis erforderlich |
| Lieferantenanforderungen | Prüfprotokoll | vorhanden / nicht vorhanden | Pflichtdokument |
| Wartung | Schmierungskonzept | Dauerschmierung / Nachschmierung | Intervall in Betriebsstunden |
| Wartung | Zugänglichkeit im Einbauzustand | ja / nein | Konstruktionsanforderung |
Diese Vorlage lässt sich in bestehende Auswahlprozesse und technische Dokumentationssysteme integrieren. Jede Zeile entspricht einem Prüfpunkt, der vor der Bestellung abgezeichnet werden sollte. Wer biegsame Wellen für schwer zugängliche Bereiche auswählt, ergänzt die Tabelle um Einbauraumskizzen und Biegeradien.
Die Checkliste ist kein Selbstzweck. Sie ist das Bindeglied zwischen Konstruktion, Einkauf und Fertigung. Wer sie konsequent einsetzt, reduziert Rückfragen, beschleunigt die Beschaffung und sichert die Qualität der Antriebslösung.
Wichtige Erkenntnisse
Die Auswahl einer biegsamen Welle erfordert die systematische Bewertung von Lastprofil, Drehmoment, Versatz, Umgebungsbedingungen und Lieferantenqualität, weil jeder dieser Punkte allein zum Ausfall führen kann.
| Thema | Details |
|---|---|
| Lastprofil zuerst klären | Konstante, variable und stoßartige Lasten erfordern unterschiedliche Materialien und Dimensionierungen. |
| Nenndrehmoment ist nicht ausreichend | Servicefaktor, Anfahrmoment und Lastwechsel müssen in die Berechnung einfließen. |
| Umgebungsbedingungen dokumentieren | Temperatur, Medien und Schutzklasse bestimmen Werkstoffwahl und Wartungsintervalle. |
| Lieferantenqualität prüfen | Fertigungstiefe und eigene Prüfeinrichtungen sichern verlässliche Katalogdaten. |
| Checkliste in Prozesse integrieren | Die Vorlage verbindet Konstruktion, Einkauf und Dokumentation strukturiert. |
Erfahrungen aus der Praxis: Was die Checkliste wirklich verhindert
Der häufigste Fehler in der Wellenauswahl ist die ausschließliche Orientierung am Nenndrehmoment. Lastwechsel und Reversierbetrieb werden dabei nicht berücksichtigt, was zu Lebensdauerproblemen führt. Das erlebe ich immer wieder: Die Welle ist rechnerisch korrekt dimensioniert, versagt aber nach wenigen Wochen, weil das Anfahrmoment dreimal höher liegt als der Nennwert.
Der zweite Fehler ist die späte Integration der Checkliste. Wer sie erst beim Einkauf ausfüllt, hat die konstruktiven Freiheitsgrade bereits verloren. Die Checkliste gehört in die frühe Konstruktionsphase, nicht in die Beschaffung. Dann lassen sich Einbaulage, Kupplungsgeometrie und Werkstoff noch anpassen, ohne die gesamte Baugruppe neu zu zeichnen.
Präzise Dokumentation verlängert die Anlagenlebensdauer. Das klingt banal, ist aber in der Praxis selten konsequent umgesetzt. Wer Betriebstemperatur, Medienbelastung und Wartungsintervalle schriftlich festhält, kann beim nächsten Austausch direkt auf diese Daten zurückgreifen. Das spart Zeit und verhindert, dass dieselben Fehler wiederholt werden.
— Uli
Weiterführende Ressourcen von Biax-flexwellen zur Wellenauswahl
Biax-flexwellen stellt Ingenieuren und Fachkräften im Maschinenbau konkrete Auswahlhilfen zur Verfügung. Der Leitfaden zu starren und flexiblen Wellen hilft, die grundlegende Entscheidung zwischen beiden Bauformen technisch fundiert zu treffen. Wer die Drehmomentübertragung weiter vertiefen möchte, findet auf der Seite zu Torsionsflexibilität im Antrieb weiterführende technische Grundlagen. Für individuelle Anfragen zu Sonderausführungen, Kupplungsgeometrien oder Werkstofffreigaben steht das Biax-flexwellen-Team über das Kontaktformular zur Verfügung.
FAQ
Was sind die wichtigsten Kriterien bei der Wellen-Auswahl?
Die wichtigsten Kriterien sind Lastprofil, Nenndrehmoment mit Servicefaktor, Versatz in allen drei Achsen, Drehzahl, Umgebungstemperatur und Wartungsanforderungen. Alle neun Kriterien müssen systematisch geprüft werden, um Verschleiß und Stillstand zu vermeiden.
Warum reicht das Nenndrehmoment allein nicht aus?
Das Nenndrehmoment deckt keine Lastwechsel, Anfahrmomente oder Reversierbetrieb ab. Wer nur den Nennwert ansetzt, unterschätzt die tatsächliche Belastung und riskiert vorzeitigen Ausfall.
Wie wirken sich Umgebungsbedingungen auf die Materialwahl aus?
Temperatur, chemische Medien und Feuchte bestimmen, welche Werkstoffe für Kern, Hülle und Endstücke geeignet sind. Bei aggressiven Medien ist eine schriftliche Werkstofffreigabe vom Hersteller erforderlich.
Wann sollte die Checkliste im Entwicklungsprozess eingesetzt werden?
Die Checkliste gehört in die frühe Konstruktionsphase, nicht erst in die Beschaffung. Nur dann lassen sich Einbaulage, Kupplungsgeometrie und Werkstoff noch ohne Mehraufwand anpassen.
Was unterscheidet eine biegsame Welle für Regelantriebe von einer Standardausführung?
Ausführungen für Regelantriebe haben einen enger gewickelten Kern und eine steifere Hülle, um Verdrehspiel zu minimieren. Spielfreiheit und Torsionssteifigkeit müssen als konkrete Werte in der Spezifikation stehen.
