TL;DR:

Biegsame Wellen übertragen Drehmoment präzise in engen oder gewinkelten Maschinenräumen und passen sich räumlichen Zwängen an. Ihre Anwendungen reichen von Präzisionsbearbeitung über Offshore-Wellenkraftwerke bis zu Quanten- und Sensorsystemen, wobei Forschungsergebnisse wie die 2026 Guided Acoustic Waves Roadmap deren Bedeutung erweitern. Für optimale Auslegung sind Biegeradius, Material und Eigenfrequenz entscheidend, insbesondere in extremen Offshore-Umgebungen, wo Dauerbetrieb und Korrosionsschutz im Vordergrund stehen.

Biegsame Wellen sind Antriebselemente, die Drehmoment und Rotationsbewegung präzise durch enge, gewinkelte oder schwer zugängliche Maschinenräume übertragen. Im Gegensatz zu starren Wellen passen sie sich räumlichen Zwängen an, ohne Fluchtungsfehler oder Lagerverschleiß zu erzeugen. Die anwendungen flexibler wellen 2026 reichen von der Präzisionsbearbeitung in Werkzeugmaschinen bis zu Offshore-Wellenkraftwerken und nanoelektronischen Systemen. Neue Forschungsarbeiten wie die 2026 Guided Acoustic Waves Roadmap, koordiniert von Prof. Krenner, Dr. Santos und Prof. Westerhausen, zeigen, dass die Wellentechnologie weit über klassische Antriebstechnik hinausgeht und in Quantensysteme sowie Sensorik vordringt.

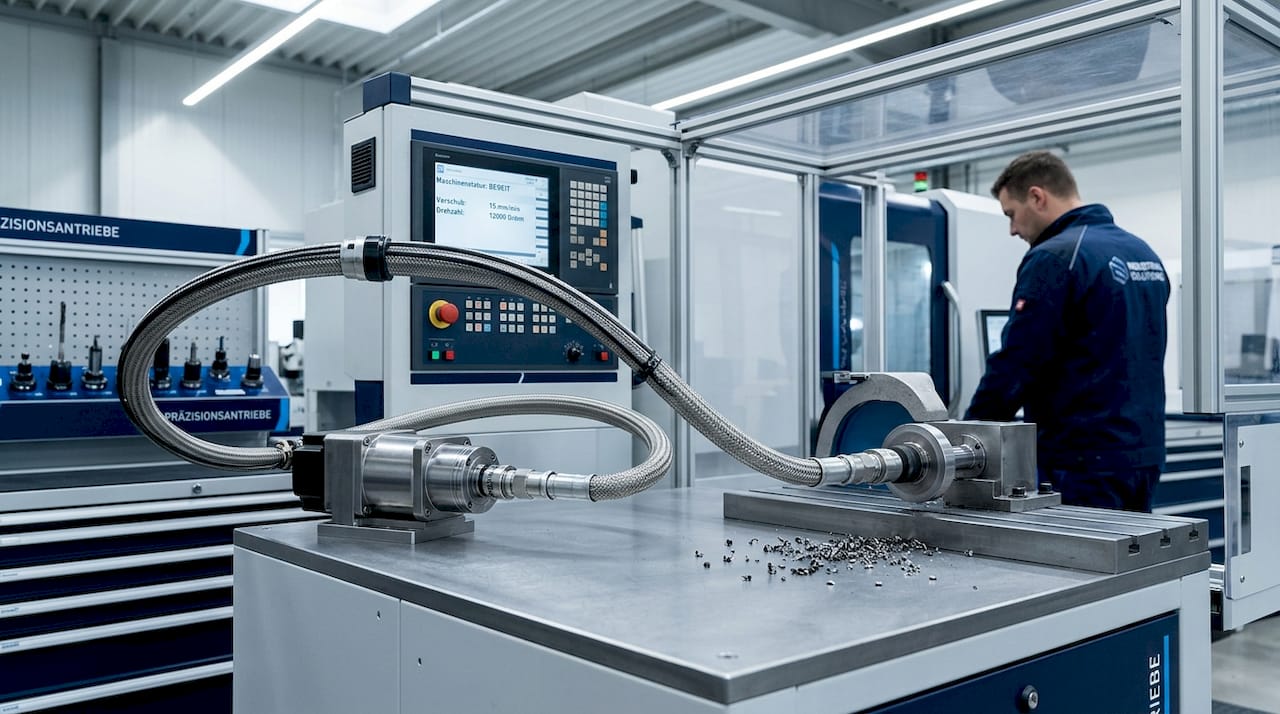

Flexibler Wellenantrieb in der Präzisionsbearbeitung

1. Anwendungen flexibler Wellen 2026: Sechs Kernbereiche im Überblick

Biegsame Wellen dominieren 2026 sechs industrielle Kernbereiche, in denen starre Antriebslösungen konstruktiv scheitern oder unwirtschaftlich werden.

Antriebe in engen Bauräumen: Maschinenachsen mit mehrfachen Umlenkungen, etwa in Transferstraßen oder Bearbeitungszentren, erfordern Drehmomentübertragung ohne direkte Sichtlinie zwischen Antrieb und Abtrieb. Biegsame Wellen lösen dieses Problem ohne Kegelradgetriebe oder Gelenkwellen.
Präzisionsbearbeitung: Entgraten, Schleifen und Polieren mit handgeführten oder maschinenintegrierten Werkzeugen nutzen biegsame Wellen, weil sie Vibrationen vom Antriebsmotor entkoppeln und so die Oberflächenqualität verbessern. Flexible Wellen in der Fertigung zeigen 2026 wachsende Bedeutung für kompakte, vibrationsentkoppelte Antriebe.
Optomechanische Geräte und Sensorik: Feinmechanische Stellantriebe in Spektrometern, Teleskopen und Laserscannern nutzen biegsame Wellen für präzise Winkelpositionierung bei minimalem Bauraum.
Luft- und Raumfahrttechnik: Bewegliche Klappen, Fahrwerkskomponenten und Stellsysteme in Flugzeugen setzen auf biegsame Wellen, weil deren Gewicht und Bauraumbedarf geringer sind als bei Hydraulikaktuatoren mit vergleichbarer Funktion.
Offshore und maritime Technik: Wellenkraftwerke und Unterwasserantriebe verlangen Komponenten, die Dauerbetrieb unter Salzwasserbelastung und mechanischen Wechsellasten standhalten.
Telekommunikation und Messtechnik: SAW-basierte (Surface Acoustic Wave) Signalverarbeitungssysteme nutzen akustische Wellenführung für Filterung, Sensorik und Frequenzreferenz in Mobilfunkinfrastruktur und Präzisionsmessgeräten.

Profi-Tipp: Bei der Auslegung biegsamer Wellen für Präzisionsbearbeitungsanwendungen sollte der minimale Biegeradius nicht unterschritten werden, der vom Wellenhersteller für die jeweilige Drehzahl und das Drehmoment angegeben wird. Unterschreitungen führen zu erhöhtem Verschleiß an Kern und Hülle.

2. SAW-Technologie und phononische Metamaterialien als Impulsgeber

SAW-Technologien verbinden 2026 mechanische mit optischen und magnetischen Systemen auf Nanoebene und eröffnen damit hybride Anwendungsfelder, die klassische Antriebstechnik bislang nicht kannte. Diese Entwicklung ist für Maschinenbauingenieure relevant, weil sie die Grenzen zwischen Signalpfad und Energiepfad in flexiblen Wellensystemen neu definiert.

„Die 2026 Roadmap empfiehlt eine frühzeitige Kopplung der Entwicklung mit Mess- und Charakterisierungsstrategien, um Materialeigenschaften, elektrische und mechanische Kopplungen optimal zu verzahnen." Guided Acoustic Waves Roadmap

Phononische Metamaterialien lenken mechanische Wellen gezielt in definierte Bahnen und ermöglichen so energiearme, präzise Steuerung in Sensorik und Nanoelektronik. ETH-Forschung zu Metamaterialien beschreibt breitbandige Funktion im Bereich von 250 bis 800 kHz, was für industrielle Anwendungen mit variierenden Betriebsbedingungen besonders geeignet ist. Dieser Frequenzbereich deckt typische Schwingungsanregungen in Fertigungsmaschinen und Messtechnik ab.

Technologie	Frequenzbereich	Anwendungsfeld	Relevanz für biegsame Wellen
SAW-Filter	100 MHz bis 3 GHz	Mobilfunk, Sensorik	Signalverarbeitung in Messsystemen
Phononische Metamaterialien	250 bis 800 kHz	Schwingungsdämpfung, Steuerung	Vibrationsentkopplung in Antrieben
Guided Acoustic Waves	Breitband	Quantentechnik, Biowissenschaften	Präzise Wellenführung in Nanomechanik

Die Integration von SAW-Technologie in nano- und quantenmechanische Systeme signalisiert einen hohen Forschungsfokus, der mittelfristig in industrielle Sensorik und Antriebsüberwachung einfließt. Für Konstrukteure bedeutet das: Wellensysteme, die heute für Präzisionssensorik ausgelegt werden, sollten bereits die Kopplung von mechanischer und elektronischer Charakterisierung berücksichtigen.

3. Offshore-Extremszenarien: Herausforderungen und Lösungsansätze

Offshore-Anwendungen stellen biegsame Wellen vor die härtesten Betriebsbedingungen im Maschinenbau. Das Wellenkraftwerk Aurelia Wino demonstriert 2026 erstmals den robusten Dauerbetrieb flexibler Wellenantriebe auf See, mit zwei Lineargeneratoren und einer Spitzenleistung von 16 kW. Dieser Praxistest zeigt, dass nicht allein die Energieausbeute entscheidend ist, sondern die Langlebigkeit und Betriebssicherheit unter Extrembedingungen.

Die technischen Herausforderungen lassen sich in vier Kategorien gliedern:

Korrosionsschutz: Salzwasser greift Metallkerne und Kupplungselemente an. Schutzummantelungen aus Polyamid oder PTFE sowie korrosionsbeständige Endstücke aus Edelstahl sind Standardmaßnahmen bei maritimen Anwendungen.
Dimensionierung nach Wellenspektrum: Die Abstimmung von Eigenfrequenz und Wellenspektrum ist für Offshore-Anwendungen zentral, um Resonanzen und Materialermüdung zu vermeiden. Parameter wie signifikante Wellenhöhe (Hs) und JONSWAP-Spektren bestimmen die mechanische Auslegung von Kompensatoren und Wellenkupplungen.
Schwingungsdämpfung: Kompensatoren zwischen Antrieb und Abtrieb reduzieren Wechsellasten. Biegsame Wellen mit mehrlagigem Kern und abgestufter Steifigkeit dämpfen Torsionsschwingungen effektiver als einfache Gelenkwellen.
Monitoring und Wartung: Kontinuierliche Überwachung von Drehzahl, Drehmoment und Temperatur ermöglicht vorausschauende Wartung. Offshore-Systeme profitieren von integrierten Sensorpunkten an Kupplungsflanschen.

Profi-Tipp: Bei Offshore-Auslegungen sollte die Eigenfrequenz des Wellensystems mindestens 20 Prozent außerhalb des dominanten Wellenspektrumsbereichs liegen, um Resonanzanregung durch Seegang zu vermeiden. Die Wellenspektrumsanalyse nach JONSWAP liefert dafür die notwendigen Eingangsgrößen.

4. Auswahl der optimalen biegsamen Welle: Kriterien für Konstrukteure

Die Auswahl einer biegsamen Welle für industrielle Anwendungen 2026 folgt einem strukturierten Kriterienkatalog. Konstrukteure, die Anwendungsmöglichkeiten für präzise Fertigung planen, müssen Biegefähigkeit, Drehmomentübertragung, Lebensdauer und Montagefreundlichkeit gleichzeitig bewerten.

Die folgende Tabelle zeigt die wichtigsten Auswahlparameter im Vergleich:

Kriterium	Leichtbau-Ausführung	Standardausführung	Hochlast-Ausführung
Drehmomentbereich	Bis 5 Nm	5 bis 50 Nm	Über 50 Nm
Biegeradius (minimal)	Klein, hohe Flexibilität	Mittel	Groß, eingeschränkte Flexibilität
Werkstoff Kern	Federstahl, einlagig	Federstahl, mehrlagig	Vergütungsstahl, mehrlagig
Schutzmantel	Kunststoff	Kunststoff oder Stahl	Stahl, verstärkt
Typische Anwendung	Messtechnik, Optik	Entgraten, Schleifen	Schwermaschinenbau, Offshore

Für die Praxis empfiehlt sich folgende Checkliste vor der Bestellung:

Maximales Drehmoment und Drehzahl im Betrieb festlegen
Minimalen Biegeradius im eingebauten Zustand messen
Einbaulage (liegend, stehend, hängend) und Betriebstemperatur angeben
Kupplungsschnittstellen an Antriebs- und Abtriebsseite definieren
Umgebungsbedingungen (Kühlmittel, Staub, Korrosion) dokumentieren
Wartungsintervalle und Zugänglichkeit im eingebauten Zustand prüfen

Die Vorteile biegsamer Wellen gegenüber starren Antrieben liegen vor allem in der Montagetoleranz und der Vibrationsentkopplung. Starre Wellen erfordern präzise Fluchtung aller Lager, biegsame Wellen kompensieren Versatz konstruktiv. Dieser Unterschied reduziert den Montageaufwand und verlängert die Lagerlebensdauer in der Peripherie.

5. Präzisionsbearbeitung: Entgraten und Schleifen mit biegsamen Wellen

Entgraten und Schleifen sind die häufigsten industriellen Anwendungen biegsamer Wellen in der Fertigungstechnik. Der Antriebsmotor sitzt dabei außerhalb der Bearbeitungszone, die biegsame Welle führt das Drehmoment durch enge Gehäuseöffnungen oder um Hindernisse herum direkt zum Werkzeug. Diese Konfiguration ermöglicht den Einsatz leistungsstarker Motoren ohne Platzbeschränkung am Werkzeugkopf.

In automatisierten Fertigungslinien, etwa in der Automobilindustrie oder im Formenbau, werden biegsame Wellen in Roboterhandgelenken oder Bearbeitungsköpfen eingesetzt, wo starre Antriebsstränge geometrisch nicht realisierbar sind. Die Vibrationsentkopplung durch den flexiblen Kern verbessert die Oberflächengüte bei Schleif- und Polieroperationen messbar, weil Motorvibrationen nicht auf das Werkzeug übertragen werden.

Für Reinigungsanwendungen in der Lebensmittel- und Pharmaindustrie eignen sich biegsame Wellen mit Edelstahlummantelung und FDA-konformen Schmiermitteln. Die Reinigbarkeit der Außenhülle und die Beständigkeit gegen Reinigungschemikalien sind hier entscheidende Auswahlkriterien neben den rein mechanischen Parametern.

6. Luft- und Raumfahrt: Biegsame Wellen in beweglichen Strukturen

In der Luft- und Raumfahrttechnik übertragen biegsame Wellen Steuerbefehle und Antriebsmomente in Bereichen, die für starre Wellen oder Hydraulikleitungen zu eng oder zu komplex sind. Landeklappenmechanismen, Trimmaktuatoren und Fahrwerksverriegelungen nutzen biegsame Wellen, weil deren Gewicht pro übertragener Leistungseinheit geringer ist als bei hydraulischen Systemen mit vergleichbarer Funktion.

Die Qualifikationsanforderungen in der Luft- und Raumfahrt (DO-160, MIL-SPEC) verlangen Nachweise für Vibrationsfestigkeit, Temperaturbeständigkeit und Lebensdauer unter Wechsellast. Biegsame Wellen für diesen Einsatzbereich werden typischerweise aus Edelstahl oder Titan gefertigt und mit PTFE-Schmiermittel dauerhaft geschmiert. Die Endstücke werden geschweißt oder gepresst, um Formschluss ohne Spiel zu gewährleisten.

7. Telekommunikation und Messtechnik: Feinmechanische Wellensteuerung

In Telekommunikationsanlagen und Präzisionsmessgeräten übernehmen biegsame Wellen feinmechanische Stellaufgaben, die hohe Winkelauflösung bei geringem Drehmoment erfordern. Antennennachführsysteme, Spektrumanalysatoren und Kalibriereinrichtungen nutzen biegsame Wellen, um Stellmotoren räumlich vom Messkopf zu trennen und elektromagnetische Störungen zu minimieren.

SAW-basierte Signalverarbeitung ist 2026 eine Schlüsseltechnologie in Mobilfunkfiltern und Quantensensoren. Die mechanische Wellenführung in diesen Systemen profitiert von denselben Prinzipien wie klassische biegsame Wellen: präzise Kraftübertragung, minimale Verluste, definierte Biegegeometrie. Die Konvergenz von mechanischer und akustischer Wellentechnik eröffnet neue Anwendungsfelder in der Nanoelektronik und Biowissenschaft.

8. Systemintegration: Energie- und Signalpfade gemeinsam auslegen

Die ganzheitliche Betrachtung über Materialauswahl, mechanisches Design und elektronische Kopplung ist 2026 der entscheidende Unterschied zwischen funktionierenden und optimierten Wellensystemen. Konstrukteure, die Energie- und Signalpfade getrennt auslegen, riskieren Resonanzprobleme und Signalstörungen, die erst im Betrieb sichtbar werden.

Für biegsame Wellen in sensorintegrierten Systemen bedeutet das: Drehmoment- und Drehzahlsensoren sollten bereits in der Konstruktionsphase als Bestandteil des Wellensystems geplant werden, nicht als nachträgliche Ergänzung. Kupplungsflansche mit integrierten Dehnungsmessstreifen oder induktiven Sensoren ermöglichen kontinuierliches Monitoring ohne zusätzliche Bauraumbeanspruchung.

Die Trends bei flexiblen Wellenantrieben zeigen 2026 eine klare Bewegung hin zu integrierten Antriebssystemen, bei denen biegsame Welle, Kupplung, Sensor und Steuerung als Einheit geliefert und qualifiziert werden. Dieser Ansatz reduziert den Integrationsaufwand beim Maschinenbauer und verbessert die Reproduzierbarkeit der Antriebseigenschaften.

Wichtigste Erkenntnisse

Biegsame Wellen sind 2026 die technisch überlegene Lösung für Drehmomentübertragung in engen, gewinkelten oder korrosiven Maschinenumgebungen, sofern Biegeradius, Drehmoment und Umgebungsbedingungen korrekt spezifiziert werden.

Punkt	Details
Anwendungsbreite 2026	Biegsame Wellen decken Präzisionsbearbeitung, Offshore, Luft- und Raumfahrt sowie Messtechnik ab.
SAW-Forschungsimpuls	Die 2026 Roadmap verknüpft akustische Wellentechnik mit Quantensystemen und erweitert Anwendungsfelder.
Offshore-Auslegung	Eigenfrequenzabstimmung nach JONSWAP-Spektrum verhindert Resonanz und Materialermüdung im Dauerbetrieb.
Auswahlkriterien	Drehmoment, Biegeradius, Werkstoff und Kupplungsschnittstelle müssen vor der Bestellung vollständig spezifiziert sein.
Systemintegration	Energie- und Signalpfade gemeinsam auslegen reduziert Resonanzprobleme und vereinfacht die Inbetriebnahme.

Meine Einschätzung zur Zukunft biegsamer Wellen im Maschinenbau

Was mich nach Jahren in der Praxis am meisten überrascht: Die größten Fehler bei biegsamen Wellen entstehen nicht durch falsche Werkstoffwahl, sondern durch unvollständige Lastenheftangaben. Konstrukteure nennen Nenndrehmoment und Drehzahl, vergessen aber den minimalen Biegeradius im eingebauten Zustand oder die tatsächliche Betriebstemperatur. Das Ergebnis sind Wellen, die auf dem Prüfstand funktionieren und in der Maschine nach wenigen Hundert Betriebsstunden versagen.

Die Verbindung von SAW-Forschung und klassischer Antriebstechnik halte ich für den wichtigsten Trend der nächsten Jahre. Wer heute Wellensysteme mit integrierten Sensorpfaden auslegt, spart morgen erheblichen Nachrüstaufwand. Die 2026 Roadmap liefert dafür eine belastbare Orientierung, auch wenn ihre Primäranwendungen in der Nanoelektronik liegen.

Offshore-Anwendungen wie Aurelia Wino zeigen, dass biegsame Wellen unter Extrembedingungen funktionieren, wenn die Auslegung konsequent auf Langlebigkeit statt auf Spitzenleistung optimiert wird. Dieser Grundsatz gilt genauso für Entgratanlagen in der Automobilfertigung wie für Stellantriebe in der Luft- und Raumfahrt.

— Uli

Biax-flexwellen: Technische Beratung und Produkte für biegsame Wellen

Biax-flexwellen (Schmid & Wezel GmbH) entwickelt und fertigt biegsame Wellen für industrielle Anforderungen in Präzisionsbearbeitung, Maschinenbau und Sonderanwendungen. Der Vergleich starrer und flexibler Wellen zeigt strukturiert, wann biegsame Wellen die technisch und wirtschaftlich bessere Wahl sind. Für die Auslegung stehen Standardkomponenten und kundenspezifische Konfigurationen nach Drehmoment, Drehzahl, Kupplungsschnittstelle und Schutzmantelspezifikation zur Verfügung. Konstrukteure, die konkrete Anforderungen haben, erhalten technische Beratung direkt über das Kontaktformular auf der Website.

FAQ

Was ist eine biegsame Welle im Maschinenbau?

Eine biegsame Welle ist ein Antriebselement aus mehrlagigem Federstahldraht, das Drehmoment und Rotation durch enge oder gewinkelte Maschinenräume überträgt. Sie ersetzt starre Wellen, Kegelradgetriebe oder Gelenkwellen dort, wo Bauraum oder Geometrie keine direkte Antriebslinie erlauben.

Welche Drehmomentbereiche decken biegsame Wellen ab?

Biegsame Wellen sind von wenigen Zehntel Newtonmeter für feinmechanische Anwendungen bis über 50 Nm für Schwermaschinenbau und Offshore-Antriebe erhältlich. Die Auswahl hängt von Drehzahl, Biegeradius und Betriebsdauer ab.

Wie unterscheiden sich biegsame Wellen von Gelenkwellen?

Gelenkwellen übertragen Drehmoment über definierte Winkel mit Kreuzgelenken, erfordern aber Lagerung und Bauraum für die Gelenke. Biegsame Wellen biegen sich kontinuierlich über ihre gesamte Länge und benötigen keine Zwischenlager, was sie für sehr enge oder kurvenreiche Einbausituationen geeigneter macht.

Welche Schutzmaßnahmen sind bei Offshore-Anwendungen notwendig?

Biegsame Wellen für maritime Anwendungen benötigen Schutzmäntel aus Edelstahl oder korrosionsbeständigem Kunststoff, salzwasserbeständige Schmiermittel und Endstücke aus nichtrostendem Stahl. Die Eigenfrequenz des Systems muss außerhalb des dominanten Seegangsfrequenzbereichs liegen, um Resonanzermüdung zu vermeiden.

Wie beeinflusst die SAW-Forschung klassische Wellenanwendungen?

SAW-Technologie (Surface Acoustic Wave) entwickelt Prinzipien zur präzisen Wellenführung und Schwingungsdämpfung, die in industrielle Sensorik und Antriebsüberwachung einfließen. Die 2026 Roadmap empfiehlt, Mess- und Charakterisierungsstrategien früh in die Systementwicklung zu integrieren, was direkt auf die Auslegung biegsamer Wellensysteme mit Sensorintegration übertragbar ist.
