Industrielle Wellenarten erklärt: Typen und Funktionen

15 Juni 2026

Kurz gesagt:

Industrielle Wellen sind präzise gefertigte Maschinenelemente, die Drehmoment, Drehbewegung und Steuerfunktionen übertragen. Sie unterscheiden sich in Bauform, Belastungsprofil und Einsatzgebiet, wobei die Wahl der richtigen Wellenart die Betriebssicherheit und Lebensdauer maßgeblich beeinflusst. Die Fertigung umfasst mehrere Schritte, inklusive Wärmebehandlung und Auswuchten, um die erforderlichen Toleranzen zu gewährleisten.

Industrielle Wellen sind präzisionsgefertigte Maschinenelemente, die Drehmoment, Drehbewegung und Steuerfunktionen in Maschinen und Anlagen übertragen. Klassifiziert werden sie nach Funktion in Getriebewellen, Kurbelwellen, Nockenwellen, Spindelwellen und biegsame Wellen. Jeder Typ erfüllt eine klar definierte mechanische Aufgabe und stellt spezifische Anforderungen an Werkstoff, Fertigungsgenauigkeit und Lagerung. Wer als Maschinenbauingenieur die richtige Wellenart für ein Projekt auswählt, entscheidet damit gleichzeitig über Lebensdauer, Wartungsaufwand und Betriebssicherheit der gesamten Anlage. Dieser Beitrag erklärt industrielle Wellenarten systematisch und liefert konkrete Auslegungshinweise für die Praxis.

Welche Haupttypen industrieller Wellen gibt es?

Die fünf wichtigsten Wellenarten in der Industrie unterscheiden sich grundlegend in Bauform, Belastungsprofil und Einsatzgebiet. Jede Kategorie stellt eigene Anforderungen an Konstruktion und Fertigung.

Getriebewellen übertragen Drehmoment zwischen Zahnrädern oder Kupplungen. Sie sind auf Torsions- und Biegebelastung ausgelegt und werden häufig als Stufenwellen mit definierten Lagersitzen gefertigt. Typische Anwendungen sind Industriegetriebe, Fördertechnik und Werkzeugmaschinen.
Kurbelwellen wandeln Hubbewegungen in Rotationsbewegungen um, wie in Kolbenkompressoren oder Verbrennungsmotoren. Ihre Konstruktion mit Hubzapfen und Gegengewichten erfordert besonders sorgfältige dynamische Auswuchtung, da Unwuchten zu starken Schwingungen führen.
Nockenwellen steuern Ventile oder Schaltelemente über profilierte Nocken. Die Nockengeometrie bestimmt den Bewegungsablauf präzise. Nockenwellen finden sich in Verbrennungsmotoren, Textilmaschinen und automatisierten Fertigungsanlagen.
Spindelwellen sind auf hohe Rundlaufgenauigkeit ausgelegt. Spindelwellen erfordern Rundlaufgenauigkeit unter 0,01 mm und die Auswuchtklasse G6.3, um die Lagerlebensdauer zu maximieren. Sie kommen in Bearbeitungszentren, Schleifmaschinen und Messgeräten zum Einsatz.
Biegsame Wellen übertragen Drehmoment entlang eines gekrümmten Pfades. Sie ermöglichen Kraftübertragung in beengten oder schwer zugänglichen Bereichen, wo starre Wellen konstruktiv nicht realisierbar sind. Typische Anwendungen sind Entgratung, Schleifen und Polieren.

Diese Klassifikation bildet die Grundlage für jede technische Auslegungsentscheidung. Wer die Funktion einer Welle kennt, kann Werkstoff, Toleranzen und Lagerungskonzept gezielt ableiten.

Wie unterscheiden sich Bauform, Fertigung und Qualitätsstandards?

Bauformen industrieller Wellen

Industrielle Wellen werden in vier Grundformen gefertigt, die jeweils unterschiedliche konstruktive Anforderungen erfüllen. Die gerade Vollwelle ist die einfachste Form und eignet sich für gleichmäßige Torsionsbelastung. Die Stufenwelle ermöglicht die axiale Fixierung von Lagern, Zahnrädern und Kupplungen durch abgesetzte Durchmesser. Die Keilwelle überträgt Drehmoment formschlüssig über eine Längsnut und eignet sich für wechselnde Lasten. Die Gewindewelle kombiniert Kraftübertragung mit axialer Positionierung.

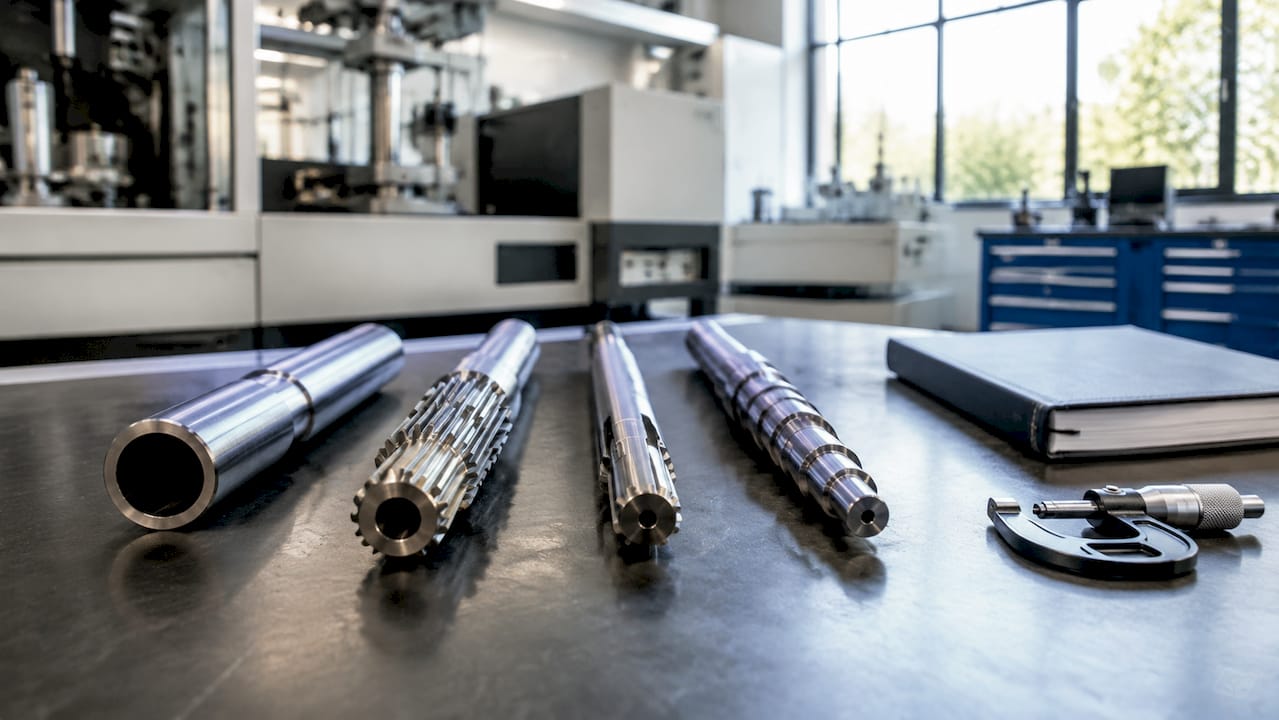

Vier verschiedene industrielle Wellenarten anschaulich auf dem Labortisch präsentiert

Fertigungsprozesskette

Industrielle Wellenbearbeitung umfasst mehrere Stufen: Schruppen, Fertigdrehen, Nutfräsen, Rundschleifen, Wärmebehandlung und dynamisches Auswuchten. Diese Prozesskette stellt sicher, dass alle technischen Toleranzen eingehalten werden.

Schruppen entfernt das Grobaufmaß und bringt den Rohling auf Maßnähe. Dabei entstehen hohe Zerspankräfte, die das Werkstück thermisch belasten.
Fertigdrehen erzeugt die endgültige Außenkontur mit definierten Toleranzen. Lagersitze werden auf IT6 oder IT7 gedreht.
Nutfräsen erzeugt Passfedernuten, Keilnuten oder Schmiertaschen. Die Nutgeometrie beeinflusst die Kerbwirkung erheblich.
Wärmebehandlung (Einsatzhärten, Vergüten, Induktionshärten) erhöht die Oberflächenhärte und Verschleißfestigkeit. Die Kernzähigkeit bleibt dabei erhalten.
Rundschleifen erzeugt die Endmaßgenauigkeit an Lagersitzen und Dichtsitzen. Toleranzen unter 0,01 mm sind für Präzisionswellen erreichbar.
Dynamisches Auswuchten nach der Auswuchtklasse G6.3 ist Industriestandard für rotierende Wellen.

Ein entscheidender Fertigungsdetail betrifft Gewindeabschnitte: Gewalzte Gewinde sind langlebiger als geschnittene, weil der Walzprozess das Materialgefüge verdichtet und Druckeigenspannungen erzeugt. Dieser Effekt erhöht die Dauerfestigkeit in belastungskritischen Bereichen spürbar.

Profi-Tipp: Schulterabrundungen an Absätzen nicht vernachlässigen. Ausreichende Schulterradien reduzieren die Kerbwirkung und steigern die Ermüdungsfestigkeit bei zyklischer Belastung erheblich. Ein zu kleiner Radius ist eine der häufigsten Ursachen für frühzeitiges Wellenversagen.

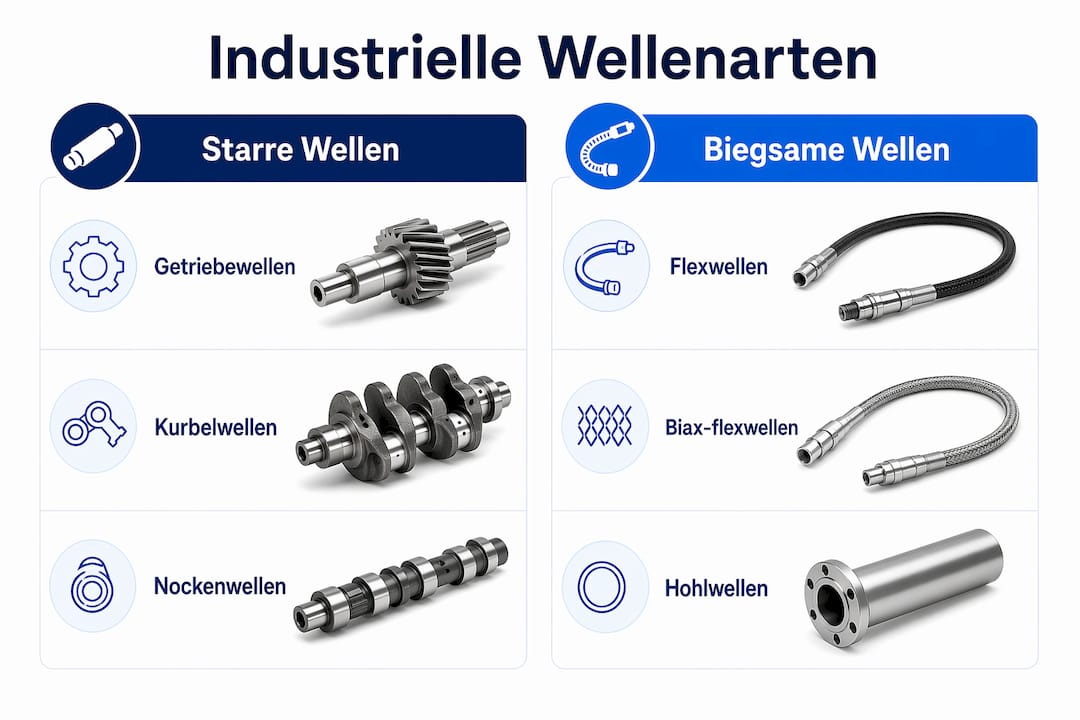

Übersichtsgrafik: Verschiedene Wellenformen im Vergleich – Eigenschaften und Einsatzbereiche auf einen Blick

Hohlwellen als Sonderform

Biegesteife Hohlwellen bieten Vorteile bei Schwingungsdämpfung durch ein optimiertes Innen-zu-Außendurchmesser-Verhältnis. Sie verhindern Resonanzen im Betriebsdrehzahlbereich und erhöhen die Lebensdauer. Für Anwendungen mit hohen Drehzahlen und gleichzeitig begrenztem Bauraum sind Hohlwellen daher oft die bessere Wahl gegenüber Vollwellen gleicher Außenabmessung.

Welche Rolle spielen Lagerung und Montage bei Wellen?

Die Lagerung einer Welle bestimmt, wie Kräfte in die Maschinenstruktur abgeleitet werden. Eine falsch gewählte Lagerungskombination führt zu Axialverspannungen, erhöhtem Verschleiß und vorzeitigem Ausfall.

Festlager nehmen sowohl Radial- als auch Axialkräfte auf. Sie fixieren die Welle axial und bilden den Bezugspunkt für die thermische Ausdehnung. Jede Welle benötigt genau ein Festlager.
Loslager nehmen nur Radialkräfte auf und lassen axiale Verschiebung zu. Sie gleichen die thermische Längenausdehnung der Welle aus, ohne Zwangskräfte zu erzeugen.
Schwimmende Lagerung verwendet zwei Loslager und eignet sich für kurze Wellen mit geringen Axialkräften. Die axiale Position der Welle ist dabei nicht definiert fixiert.
Angestellte Lagerung mit zwei Kegelrollenlagern eliminiert das Axialspiel vollständig. Sie eignet sich für Anwendungen mit wechselnden Axialkräften, erfordert aber eine präzise Vorspannungseinstellung.

Thermische Längenausdehnung darf nicht ignoriert werden. Wird sie bei der Lagerauswahl nicht berücksichtigt, entstehen thermische Spannungen, die zu frühzeitigen Lagerschäden und Wellenversagen führen. Bei einer Stahlwelle mit 500 mm Länge und einer Temperaturdifferenz von 50 K beträgt die Längenänderung bereits etwa 0,3 mm. Dieser Wert übersteigt die zulässige Axialbelastung vieler Festlager.

Toleranzanforderungen für Lagersitze liegen bei ±0,01 mm. Diese Genauigkeit ist nur durch Schleifen nach der Wärmebehandlung erreichbar. Wer Lagersitze nur dreht, riskiert Passungsrost und Fressen unter Betriebslast.

Profi-Tipp: Bei der Montage von Wälzlagern auf Wellen immer die Lagerluftklasse prüfen. Eine zu hohe Vorspannung bei angestellter Lagerung erhöht die Lagertemperatur und verkürzt die Lebensdauer drastisch. Die Einstellmutter nur so weit anziehen, bis das Axialspiel gerade eliminiert ist.

Welche Eigenschaften haben biegsame Wellen im Maschinenbau?

Biegsame Wellen, auch als Flexwellen bezeichnet, sind ein eigenständiger Wellentyp mit grundlegend anderer Konstruktionsprinzip als starre Wellen. Sie bestehen aus einem mehrlagig gewickelten Stahlkern, der von einer Schutzhülle umgeben ist. Der Kern überträgt das Drehmoment, während die Hülle den Kern führt und vor Verschmutzung schützt.

Eigenschaft	Starre Welle	Biegsame Welle
Kraftübertragungspfad	geradlinig, fest	gekrümmt, flexibel
Bauraumbedarf	hoch, achsparallel	gering, frei verlegbar
Typische Anwendung	Getriebe, Spindeln	Entgratung, Schleifen
Montageaufwand	hoch, exakte Ausrichtung	gering, keine Ausrichtung nötig
Drehzahlbereich	sehr hoch möglich	begrenzt durch Biegeradius
Wartung	Lager, Dichtungen	Kern und Hülle prüfen

Der entscheidende Vorteil biegsamer Wellen liegt in der freien Verlegbarkeit. Wo starre Wellen Winkelgetriebe, Kardangelenke oder aufwendige Umlenkungen erfordern, genügt bei der biegsamen Welle ein ausreichender Biegeradius. Flexible Wellen in der Fertigung ermöglichen Kraftübertragung in engen Räumen, die für starre Antriebsstränge konstruktiv nicht zugänglich sind.

Typische Anwendungen im Maschinenbau umfassen Entgratungswerkzeuge an Roboterflanschen, Schleif- und Poliermaschinen mit abgesetztem Antrieb sowie Reinigungsgeräte in der Lebensmitteltechnik. In der Luft- und Raumfahrt werden biegsame Wellen zur Betätigung von Klappen und Stellelementen eingesetzt, wo Gewicht und Bauraum kritisch sind.

Für die Auslegung sind drei Parameter entscheidend: das zu übertragende Drehmoment, die Betriebsdrehzahl und der minimale Biegeradius. Auswahlkriterien für biegsame Antriebswellen berücksichtigen zusätzlich die Kupplungsschnittstellen und die Länge der Welle. Ein zu kleiner Biegeradius erhöht die innere Reibung im Kern und führt zu Erwärmung und vorzeitigem Verschleiß.

Profi-Tipp: Biegsame Wellen nie unter dem Mindestbiegeradius des Herstellers betreiben. Wird dieser Wert unterschritten, steigt die Reibungswärme im Kern sprunghaft an. Das Ergebnis ist ein beschleunigter Verschleiß der Drähte und ein deutlich kürzeres Wartungsintervall.

Wichtige Erkenntnisse

Die Wahl der richtigen Wellenart erfordert die systematische Bewertung von Funktion, Belastungsprofil, Fertigungsqualität und Lagerungskonzept, wobei biegsame Wellen für beengte Einbausituationen die konstruktiv überlegene Lösung darstellen.

Punkt	Details
Wellenklassifikation nach Funktion	Getriebewellen, Kurbelwellen, Nockenwellen, Spindelwellen und biegsame Wellen erfüllen klar unterschiedliche mechanische Aufgaben.
Fertigungsprozesskette beachten	Schruppen, Schleifen, Wärmebehandlung und Auswuchten nach G6.3 sind für maßhaltige Wellen zwingend erforderlich.
Lagerungskonzept korrekt wählen	Jede Welle benötigt genau ein Festlager; thermische Längenausdehnung muss durch Loslager ausgeglichen werden.
Kerbwirkung minimieren	Ausreichende Schulterradien und gewalzte Gewinde erhöhen die Ermüdungsfestigkeit in belastungskritischen Bereichen.
Biegsame Wellen für engen Bauraum	Flexwellen übertragen Drehmoment entlang gekrümmter Pfade und ersetzen aufwendige Umlenkgetriebe in schwer zugänglichen Bereichen.

Erfahrungen aus der Praxis: Was Konstrukteure oft unterschätzen

In meiner Arbeit mit Maschinenbauingenieuren begegnet mir ein Muster immer wieder: Wellenversagen wird fast reflexartig auf Überlastung zurückgeführt. Die tatsächliche Ursache liegt aber in den meisten Fällen woanders.

Probleme bei Wellenversagen resultieren oft aus unzureichender Ausrichtung und falscher Ermüdungsspezifikation, nicht aus Überdimensionierung. Das bedeutet: Eine Welle, die auf dem Papier ausreichend dimensioniert ist, versagt trotzdem, wenn die Ausrichtung im Einbauzustand um wenige Hundertstel Millimeter abweicht oder wenn Kerbstellen an Absätzen zu scharf ausgeführt wurden. Ich habe Fälle gesehen, bei denen eine einfache Vergrößerung des Schulterradius das Ausfallintervall verdoppelt hat.

Ein zweiter unterschätzter Punkt ist die thermische Ausdehnung bei Wellen mittlerer Länge. Viele Konstrukteure denken erst bei Wellen über einem Meter an thermischen Längenausgleich. Tatsächlich erzeugt eine 300 mm lange Stahlwelle bei 40 K Temperaturdifferenz bereits eine Längenänderung von etwa 0,14 mm. Dieser Wert liegt im Bereich der zulässigen Axialbelastung kompakter Festlager. Wer das ignoriert, bekommt Lagerschäden, die sich nicht erklären lassen, weil die Ursache nicht sichtbar ist.

Bei biegsamen Wellen erlebe ich häufig, dass der Biegeradius im Betrieb kleiner wird als im Auslegungszustand. Eine Welle, die im Stillstand korrekt verlegt ist, kann sich unter Last oder durch Wärmeausdehnung der Umgebungskonstruktion in einen engeren Bogen zwingen. Die Vorteile flexibler Wellen im Maschinenbau kommen nur dann vollständig zum Tragen, wenn der Mindestbiegeradius auch im Betrieb dauerhaft eingehalten wird.

Mein Rat: Legen Sie Wellen nicht nur für den Nennbetrieb aus. Berücksichtigen Sie Anlaufmomente, Temperaturgradienten und Montagetoleranzen als eigenständige Lastfälle. Das kostet in der Konstruktionsphase wenig Zeit und spart erhebliche Kosten im Betrieb.

— Uli
