Flexwellenmontage Workflow: Leitfaden für Maschinenbauer

8 Juli 2026

Kurz gesagt:

Der strukturierte Montageworkflow für biegsame Wellen umfasst die Phasen Vorbereitung, Einbau, Ausrichtung und Verifikation. Richtlinien wie eine maximale Ausrichtungsabweichung von 0,1 Millimeter sind entscheidend, da Abweichungen die Lagerlebensdauer halbieren können. Sorgfältige Dokumentation, passende Werkzeuge und die Vermeidung von Fehlern sichern die Betriebssicherheit und Langlebigkeit der Anlagen.

Der Flexwellenmontage Workflow ist definiert als die geordnete Abfolge von Vorbereitungs-, Montage- und Prüfschritten, die eine biegsame Welle betriebssicher und langlebig in ein Antriebssystem integriert. Bereits 0,1 mm Ausrichtungsabweichung halbiert die Lagerlebensdauer und erzeugt Vibrationen, die die gesamte Baugruppe gefährden. Dieser Wert zeigt, wie wenig Spielraum bei der Montage biegsamer Wellen tatsächlich besteht. Biax-flexwellen unterstützt Maschinenbauer mit technischen Leitfäden und konfigurierten Antriebslösungen, die auf genau diese Anforderungen ausgelegt sind. Wer den Montageprozess strukturiert angeht, vermeidet Frühausfälle und sichert die Betriebsbereitschaft seiner Anlage.

Wie läuft der Flexwellenmontage Workflow ab?

Der Flexwellenmontage Prozess gliedert sich in vier klar abgrenzbare Phasen: Vorbereitung, Einbau, Ausrichtung und Verifikation. Jede Phase hat eigene Qualitätskriterien. Wer eine Phase überspringt oder abkürzt, riskiert Folgeschäden, die sich erst nach Betriebsstunden zeigen.

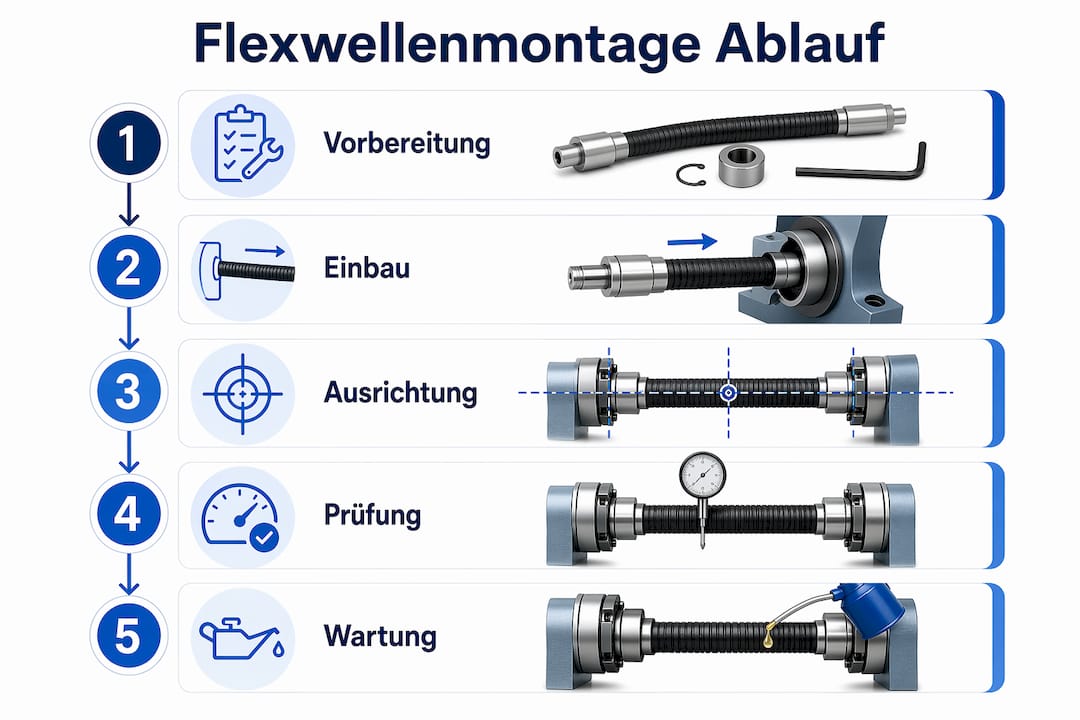

Ablauf der Flexwellenmontage als anschauliche Infografik

Biegsame Wellen übertragen Drehmoment und Drehbewegung in engen oder schwer zugänglichen Einbauräumen, etwa beim Entgraten, Schleifen oder Polieren in der Serienproduktion. Ihre Besonderheit liegt in der Fähigkeit, Winkelversatz zwischen Antrieb und Abtrieb auszugleichen, ohne starre Kupplungselemente zu benötigen. Genau diese Eigenschaft stellt aber auch besondere Anforderungen an den Einbau: Zu viel Zwang in der Verlegung oder eine falsch dimensionierte Klemmung heben den Vorteil der Flexibilität auf.

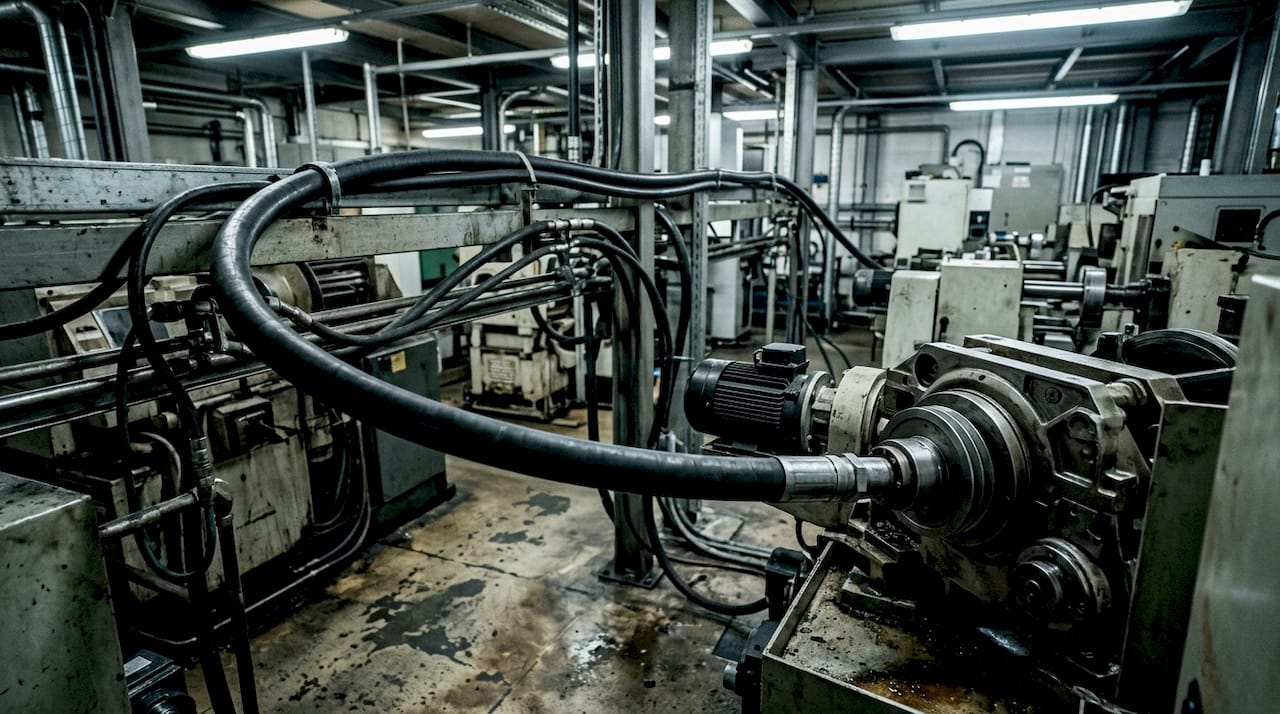

Flexible Welle im beengten Maschinenraum fachgerecht installiert.

Ein strukturierter Montageprozess mit kalibrierten Werkzeugen und einer schriftlichen Checkliste ist der wirksamste Weg, Abweichungen zu kontrollieren. Biax-flexwellen empfiehlt, jeden Schritt zu dokumentieren, bevor die nächste Phase beginnt.

Vorbereitung: Werkzeuge, Materialien und Arbeitsplatz

Eine saubere, ebene Montagefläche ist keine Selbstverständlichkeit. Ebenheit und Sauberkeit der Montagefläche sind Grundvoraussetzung für eine sichere Kraftübertragung und erleichtern spätere Demontagen erheblich. Verunreinigungen unter Presssitzen führen zu Passungsrost und erschweren die Demontage ohne Beschädigung.

Werkzeuge und Hilfsmittel

Folgende Werkzeuge und Materialien sind vor Montagebeginn bereitzustellen:

Kalibrierter Drehmomentschlüssel für alle Schraubenverbindungen an Kupplungen und Klemmsystemen
Laser-Ausrichtsystem oder Messuhr mit Magnetständer zur Kontrolle der Wellenausrichtung
Messschieber und Passungslehren zur Prüfung von Wellendurchmesser und Nabenbohrung vor dem Fügen
Anti-Seize-Paste (z. B. auf Kupfer- oder Molybdänbasis) für Presssitzflächen, die später wieder getrennt werden müssen
Hydraulische oder mechanische Presse mit definierter Kraftanzeige, wenn Presssitze nach Passung H7/p6 gefügt werden

Für Presssitze bei 50 mm Wellendurchmesser und 50 mm Fügelänge liegt die erforderliche Presskraft bei 15–25 kN, abhängig vom Reibwert der Oberflächen. Dieser Bereich ist kein Richtwert, sondern eine Auslegungsgrundlage. Wer ohne Kraftmessung presst, kann die Nabe überdehnen oder die Welle beschädigen.

Profi-Tipp: Reinigen Sie Welle und Nabe unmittelbar vor dem Fügen mit Isopropanol und trocknen Sie die Flächen vollständig ab. Selbst dünne Ölfilme verändern den Reibwert und verschieben die tatsächliche Presskraft aus dem Auslegungsbereich.

Eine Checkliste zur Vorbereitung formalisiert den Ablauf und verhindert, dass Schritte unter Zeitdruck übersprungen werden. Sie ist kein bürokratisches Hilfsmittel, sondern ein technisches Sicherheitsinstrument.

Schritt-für-Schritt Montage biegsamer Wellen

Der folgende Ablauf gilt für die Montage einer biegsamen Welle in einer industriellen Antriebsanwendung. Die Reihenfolge ist verbindlich.

Reinigung und Oberflächenvorbereitung

Alle Fügeflächen reinigen. Welle, Nabe und Gehäusebohrungen sind frei von Spänen, Öl und Korrosion zu halten. Schleifpapier Körnung 400 entfernt leichte Oxidschichten, ohne die Passung zu verändern.
Maße prüfen. Wellendurchmesser und Nabenbohrung mit Messschieber oder Messring kontrollieren. Abweichungen außerhalb der Passungstoleranz sind vor dem Fügen zu korrigieren.
Einführfase prüfen. Die Einführfase an Welle oder Nabe sollte 15–30° betragen. Fehlt sie, entstehen beim Einpressen Gratbildung und Oberflächenschäden, die den Presssitz schwächen.

Einbau und Positionierung

Biegsame Welle mit sanftem Bogen verlegen. S-förmige Verlegung erzeugt wechselnde Biegebeanspruchung und führt zu Drahtaufdröselung sowie Überhitzung. Ein einziger, gleichmäßiger Bogen ist die korrekte Verlegeform.
Presssitz fügen. Die Presse gleichmäßig und achsparallel ansetzen. Kraft langsam steigern, bis die Sollposition erreicht ist. Nie mit Hammerschlägen fügen.
Klemmsystem montieren. Statt Madenschrauben sind ausgewuchtete Spannklemmen zu verwenden. Madenschrauben erzeugen punktförmige Flächenpressung, die Schlupf und Unwucht verursacht.

Ausrichtung und Fixierung

Ausrichtung messen. Radiale und axiale Abweichung mit Messuhr oder Laser-Ausrichtsystem kontrollieren. Der Grenzwert liegt bei max. 0,1 mm. Werte darüber erfordern Nacharbeit vor der Inbetriebnahme.
Mehrere Wellen versetzen. Bei Anordnungen mit mehreren hintereinander montierten Gelenkwellen empfiehlt die Elbe Group einen 90° Versatz, um Massenbeschleunigungsmomente zu reduzieren und Gleichlauf zu verbessern.
Alle Verbindungen mit kalibriertem Drehmomentschlüssel anziehen. Das Anzugsmoment laut Herstellerangabe einhalten. Abweichungen von mehr als 10 % können Bauteile zum Versagen bringen.

Profi-Tipp: Markieren Sie nach dem Anziehen alle Schraubenköpfe mit einem Lackstift. So erkennen Sie beim nächsten Wartungsintervall sofort, ob sich eine Verbindung gelockert hat.

Wer den Montageprozess Schritt für Schritt dokumentiert, schafft eine Grundlage für Wiederholbarkeit und Qualitätssicherung in der Serienfertigung.

Welche Fehler treten im Flexwellenmontage Prozess am häufigsten auf?

Falsche Ausrichtung ist die häufigste Ursache für Frühausfälle bei biegsamen Wellen. Sie erzeugt Vibrationen, die Lager und Wellenkern überlasten, lange bevor die Nennlebensdauer erreicht ist. Mangelhafte Vorbereitung, insbesondere fehlende Reinigung und unzureichende Ausrichtung, ist die Hauptursache für Funktionsausfälle nach der Montage.

Typische Fehlerquellen im Überblick:

Fehlende oder falsch dimensionierte Einführfase: Ohne 15–30° Fase entstehen beim Einpressen Riefen auf der Wellenoberfläche, die den Presssitz dauerhaft schwächen.
Überschreitung der Presskraft: Wer ohne Kraftmessung presst, riskiert plastische Verformung der Nabe oder des Wellenendes. Die Passung verliert ihre Tragfähigkeit.
S-förmige Verlegung der biegsamen Welle: Mehrfache Bogen in entgegengesetzter Richtung erzeugen wechselnde Biegebeanspruchung. Das führt zu Drahtaufdröselung und Überhitzung des Wellenkerns.
Madenschrauben als Fixiermittel: Sie erzeugen punktförmige Flächenpressung, die bei Drehzahlwechseln zu Schlupf führt. Die Welle dreht durch, ohne Drehmoment zu übertragen.
Fehlende Checkliste bei manueller Montage: Ohne schriftliche Ablaufkontrolle werden Schritte unter Zeitdruck übersprungen. Das betrifft besonders die Ausrichtungsmessung und die Drehmomentprüfung.
Unzureichende Schmierung: Trockene Presssitzflächen oder fehlende Anti-Seize-Schicht fördern Passungsrost und erschweren spätere Demontagen erheblich.

Wer technische Anforderungen an biegsame Wellen kennt, erkennt diese Fehlerquellen bereits in der Konstruktionsphase und kann sie durch geeignete Toleranzwahl und Montagevorgaben ausschließen.

Wartung und Langzeitpflege nach der Montage

Wartung ist der am häufigsten unterschätzte Schritt im gesamten Lebenszyklus einer biegsamen Welle. Regelmäßige Reinigung und Schmierung nach definierten Betriebsintervallen verlängern die Lebensdauer signifikant und verhindern ungeplante Ausfälle. Bei hoher Last wird Wartung nach jedem Arbeitstag empfohlen.

Wartungsmaßnahmen im Überblick

Reinigung nach Betriebszyklen: Wellenkern und Schutzmantel nach jedem Einsatz bei abrasiven Anwendungen (Entgraten, Schleifen) von Spänen und Schleifstaub befreien. Druckluft oder weiche Bürsten verwenden.
Nachschmieren: Wellenkern mit dem vom Hersteller empfohlenen Schmierstoff nachschmieren. Lithiumbasierte Fette sind für die meisten Industrieanwendungen geeignet. Intervall je nach Last und Drehzahl festlegen.
Korrosionsschutz: Freiliegende Metallflächen an Kupplungen und Klemmsystemen mit Korrosionsschutzspray behandeln, besonders bei Einsatz in feuchter Umgebung.
Vibrations- und Temperaturüberwachung: Ungewöhnliche Vibrationen oder erhöhte Betriebstemperatur sind frühe Indikatoren für Ausrichtungsfehler oder Verschleiß. Beide Parameter regelmäßig kontrollieren.
Dokumentation: Jedes Wartungsintervall schriftlich festhalten. Datum, durchgeführte Maßnahmen und Messwerte gehören ins Prüfprotokoll.

Digitale Assistenzsysteme wie flexAssistant reduzieren Fehlerquoten in manuellen Montageprozessen durch visuelle Schrittanleitungen und Echtzeit-Monitoring. Sie sind besonders wertvoll, wenn mehrere Monteure denselben Prozess ausführen und Abweichungen zwischen Personen ausgeschlossen werden sollen.

Profi-Tipp: Führen Sie nach der Erstmontage einen Testlauf mit schrittweise gesteigerter Last durch. Überwachen Sie dabei Vibration, Geräuschentwicklung und Temperatur. Auffälligkeiten in dieser Phase lassen sich noch ohne Folgeschäden korrigieren.

Den vollständigen Wartungsleitfaden für Konstrukteure stellt Biax-flexwellen als technische Referenz bereit.

Wichtige Erkenntnisse

Ein strukturierter Flexwellenmontage Workflow mit definierten Toleranzwerten, kalibrierten Werkzeugen und dokumentierten Wartungsintervallen ist die entscheidende Grundlage für betriebssichere und langlebige Antriebssysteme mit biegsamen Wellen.

Thema	Details
Ausrichtungstoleranz	Max. 0,1 mm radiale Abweichung einhalten, sonst halbiert sich die Lagerlebensdauer.
Presskraft bei Presssitzen	15–25 kN bei 50 mm Durchmesser und 50 mm Fügelänge, Passung H7/p6 als Auslegungsgrundlage.
Verlegung biegsamer Wellen	Nur einfachen, gleichmäßigen Bogen verwenden. S-förmige Verlegung führt zu Drahtaufdröselung.
Klemmsysteme	Spannklemmen statt Madenschrauben verwenden, um Schlupf und Unwucht zu vermeiden.
Wartungsintervalle	Bei hoher Last täglich reinigen und nachschmieren, Messwerte schriftlich dokumentieren.

Meine Einschätzung: Warum Workflow-Disziplin den Unterschied macht

Ich habe in meiner Arbeit mit biegsamen Wellen immer wieder dasselbe Muster beobachtet: Der Einbau wird sorgfältig geplant, aber die Ausführung weicht davon ab, sobald Zeitdruck entsteht. Genau dort entstehen die meisten Fehler. Nicht weil das Wissen fehlt, sondern weil der Prozess nicht konsequent formalisiert ist.

Was mich an digitalen Assistenzsystemen überzeugt, ist nicht die Technologie selbst. Es ist die Tatsache, dass sie den Monteur zwingen, jeden Schritt bewusst abzuhaken, bevor er weitermacht. Das klingt banal. In der Praxis verhindert es aber genau jene Abkürzungen, die später zu Lagerausfällen oder Wellenschäden führen.

Mein Rat: Behandeln Sie den Wartungsplan genauso verbindlich wie den Montageplan. Wer nach der Inbetriebnahme keine Intervalle definiert, hat nur die halbe Arbeit getan. Biegsame Wellen sind langlebig, wenn man sie lässt. Aber sie verzeihen keine systematische Vernachlässigung.

Ich bin überzeugt, dass die Zukunft der Flexwellenmontage in der Kombination aus standardisierten Montageworkflows und digitaler Prozessüberwachung liegt. Wer das heute einführt, hat morgen weniger ungeplante Stillstände.

— Uli
