TL;DR:

• Flexible Wellen ermöglichen präzises Entgraten in schwer zugänglichen Bereichen ohne Sondermaschinen.
• Sie bieten hohe Vielseitigkeit, schnelle Werkzeugwechsel und reduzieren Vibrationen bei der Bearbeitung.
• Besonders geeignet für Einzelstücke, Prototypen und Kleinserien mit komplexen Geometrien.

---

Komplexe Maschinenbauteile mit tiefen Taschen, engen Bohrungen oder verwinkelten Kanälen stellen Fertigungsteams vor eine wiederkehrende Herausforderung: Grate entstehen unvermeidlich beim Fräsen, Bohren oder Drehen, und ihre vollständige Entfernung entscheidet über Funktion, Passgenauigkeit und Lebensdauer des Bauteils. Konventionelle Werkzeuge scheitern oft schon an der Geometrie. Flexible Wellen übertragen Drehmoment und Rotation präzise auch in schwer zugängliche Bereiche, ohne dass aufwendige Umspannvorgänge oder Sondermaschinen nötig sind. Dieser Artikel erklärt, wie das Entgraten mit Flexwelle funktioniert, wo es seine Stärken ausspielt und welche praktischen Optimierungen den Prozess weiter verbessern.

Inhaltsverzeichnis

• Grundlagen des Entgratens mit Flexwelle
• Technische Vorteile und Einsatzmöglichkeiten flexibler Wellen
• Vergleich: Flexwellen-Entgraten vs. andere Entgratverfahren
• Praxis: Typische Fehler und Optimierungstipps beim Entgraten mit Flexwelle
• Unsere Perspektive: Was Experten im Maschinenbau beim Entgraten mit Flexwelle oft unterschätzen
• Direkt zu flexiblen Lösungen für Ihre Entgrataufgaben
• Häufig gestellte Fragen zum Entgraten mit Flexwelle

Wichtige Erkenntnisse

Punkt	Details
Flexwelle für schwer zugängliche Bereiche	Entgraten mit Flexwelle ermöglicht präzises Arbeiten an Bauteilen mit engen Stellen und komplexen Geometrien.
Technische Vorteile erkennbar nutzen	Flexwellen bieten weniger Vibration und mehr Flexibilität, was die Werkzeuglebensdauer verbessert.
Optimierung durch richtige Anwendung	Die Qualität und Effizienz des Entgratens steigt durch gezielte Fehlervermeidung und optimierte Einstellungen.
Vergleich zeigt Grenzen und Potenzial	Automatisierte Verfahren sind für Serienfertigung besser, in Spezialfällen dominiert die Flexwelle.

Grundlagen des Entgratens mit Flexwelle

Eine flexible Welle ist ein mechanisches Antriebselement, das Drehmoment über einen biegsamen Kern aus mehrlagig gewickelten Stahldrähten überträgt. Der Kern ist von einer Schutzummantelung umgeben und kann in einem definierten Biegeradius betrieben werden, ohne Leistung zu verlieren. Am Abtriebsende lässt sich ein rotierendes Werkzeug, zum Beispiel ein Schleifstift, eine Fräse oder eine Bürste, direkt ankuppeln. Die Antriebsmaschine, meist ein Elektromotor oder Druckluftantrieb, bleibt dabei außerhalb des engen Arbeitsbereichs.

Dieses Prinzip eröffnet Möglichkeiten, die starre Winkelköpfe oder verlängerte Spindeln nicht bieten. Flexwellen im Entgratungsprozess erlauben es, Werkzeuge durch Bohrungen zu führen, Hinterschneidungen zu erreichen und Grate in Sacklöchern zu entfernen, ohne das Bauteil umzuspannen.

Typische Einsatzbereiche im Maschinenbau umfassen:

• Entgraten von Querbohrungen in Hydraulikblöcken
• Nachbearbeitung von Getriebegehäusen mit engen Kanälen
• Entfernung von Graten in tiefen Sacklöchern bei Gussbauteilen
• Bearbeitung von Schweißnähten in Rohren oder Profilen
• Feinbearbeitung von Prototypen mit komplexer Außenkontur

Eine zentrale Herausforderung beim Entgraten liegt in der Variabilität der Gratgeometrie. Grate entstehen je nach Werkstoff, Schnittgeschwindigkeit und Werkzeugzustand unterschiedlich stark und an unterschiedlichen Stellen. Starre Systeme können auf diese Variabilität kaum reagieren. Flexible Wellen hingegen passen sich durch ihre Biegsamkeit an die Zugänglichkeit an, ohne die Übertragungsqualität wesentlich zu verändern.

Manuelles Entgraten mit flexiblen Werkzeugen eignet sich für Prototypen oder tiefe Taschen in schwer zugänglichen Bereichen, im Gegensatz zu automatisierten Methoden für Serien.

Diese Abgrenzung ist wichtig: Automatisierte Entgratverfahren wie Roboterbürsten oder CNC-geführte Entgratwerkzeuge sind für hohe Stückzahlen optimiert. Sie arbeiten reproduzierbar, benötigen aber programmierte Bahnen und funktionieren nur bei bekannten, gleichbleibenden Gratpositionen. Flexwellen im Maschinenbau sind dort überlegen, wo Flexibilität, schnelle Anpassung und manuelle Kontrolle gefragt sind. Für Einzelstücke, Prototypen und Kleinserien ist der Aufwand für eine automatisierte Lösung schlicht nicht gerechtfertigt.

Ein weiterer Vorteil liegt in der Werkzeugvielfalt. An eine flexible Welle lassen sich Schleifkörper, Fräser, Polierscheiben und Bürsten in verschiedenen Durchmessern und Geometrien ankuppeln. Das macht das System zu einem universellen Werkzeugträger für unterschiedlichste Entgrataufgaben.

Technische Vorteile und Einsatzmöglichkeiten flexibler Wellen

Nachdem wir die Grundlagen geklärt haben, betrachten wir die spezifischen Vorteile und technischen Einsatzbereiche. Der erste messbare Vorteil ist die reduzierte Vibrationsübertragung. Der biegsame Kern einer Flexwelle dämpft Schwingungen, die beim Schleifen oder Fräsen entstehen. Das schützt die Hand des Bedieners und erhöht gleichzeitig die Bearbeitungsqualität, weil das Werkzeug ruhiger läuft.

Ein weiterer Vorteil ist der schnelle Werkzeugwechsel. Standardisierte Kupplungsschnittstellen erlauben es, innerhalb von Sekunden zwischen verschiedenen Werkzeugen zu wechseln, ohne die Antriebseinheit zu demontieren. In der Praxis bedeutet das: Ein Bediener kann in einem Arbeitsgang zunächst grob entgraten, dann feinschleifen und abschließend polieren, alles mit derselben Flexwelle.

Merkmal	Flexwelle	Starrer Winkelkopf	Verlängerte Spindel
Zugänglichkeit enger Bereiche	Sehr hoch	Mittel	Gering
Vibrationsübertragung	Gering	Hoch	Mittel
Werkzeugwechsel	Schnell	Mittel	Langsam
Einsatz bei Prototypen	Ideal	Bedingt	Bedingt
Anschaffungskosten	Moderat	Moderat	Gering

Die längere Werkzeuglebensdauer ist ein weiterer wirtschaftlicher Faktor. Weil die Flexwelle Stöße und Schwingungen absorbiert, werden Schleifkörper und Fräser weniger belastet. Das reduziert den Verschleiß und senkt die Werkzeugkosten pro Bauteil.

Praktische Einsatzfälle zeigen die Breite des Anwendungsspektrums:

1. Hydraulikblöcke: Querbohrungen mit Durchmessern unter 8 mm sind mit starren Werkzeugen kaum erreichbar. Eine Flexwelle mit passendem Schleifstift erreicht diese Bereiche ohne Umspannen.
2. Getriebegehäuse: Komplexe Innengeometrien mit mehreren Ebenen erfordern Werkzeuge, die um Ecken geführt werden können.
3. Gussbauteile: Unregelmäßige Grate an Formtrennflächen lassen sich mit einer Flexwelle schnell und gezielt entfernen.
4. Medizintechnik: Implantate und Instrumente mit engen Toleranzen benötigen präzises Entgraten ohne Materialabtrag an kritischen Flächen.

Maßgeschneiderte Flexwellenlösungen berücksichtigen dabei Drehmomentanforderungen, Biegeradius und Kupplungsgeometrie, sodass auch ungewöhnliche Anwendungen zuverlässig abgedeckt werden.

Profi-Tipp: Bei der Auswahl der Flexwellenlänge gilt: Kürzer ist nicht immer besser. Eine zu kurze Welle zwingt den Bediener zu ungünstigen Körperhaltungen und erhöht die Ermüdung. Planen Sie mindestens 200 mm Reserve gegenüber der minimalen Reichweite ein. Die Präzision mit flexibler Welle steigt, wenn Bediener ergonomisch arbeiten können.

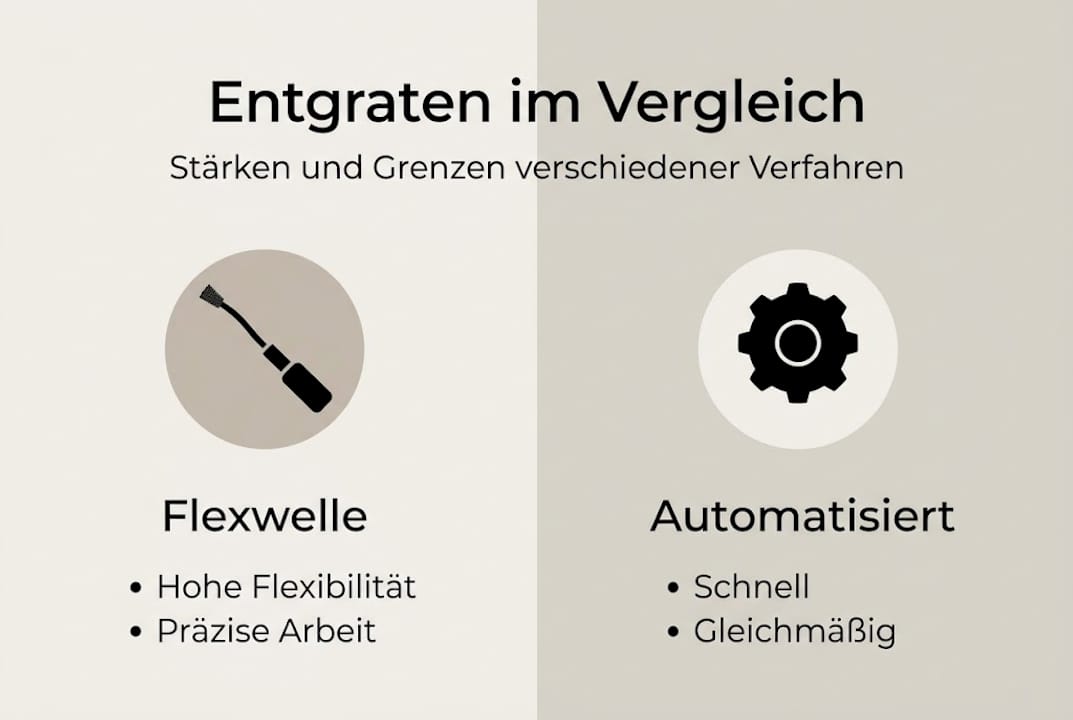

Vergleich: Flexwellen-Entgraten vs. andere Entgratverfahren

Mit den technischen Vorteilen im Hinterkopf analysieren wir die Position von Flexwellen im Vergleich zu anderen marktüblichen Verfahren. Für Maschinenbauunternehmen ist die Wahl des Entgratverfahrens eine wirtschaftliche Entscheidung, die Stückzahl, Bauteilgeometrie und verfügbare Ressourcen berücksichtigen muss.

Verfahren	Stärken	Schwächen	Wirtschaftlichkeit
Flexwelle (manuell)	Hohe Flexibilität, schwer zugängliche Bereiche	Abhängig vom Bediener	Gut für Einzelstücke und Kleinserien
Roboter-Entgraten	Hohe Reproduzierbarkeit	Hohe Investitionskosten	Optimal ab großen Serien
Bürsten (stationär)	Schnell bei einfachen Geometrien	Keine Tiefenwirkung	Mittel
Thermisches Entgraten	Vollständig, auch innen	Thermische Belastung des Bauteils	Hoch bei Serienfertigung
Wasserstrahl	Präzise, materialschonend	Hohe Anlagenkosten	Hoch bei Serienfertigung

Die Vorteile flexibler Wellen kommen besonders bei Bauteilen mit tiefen Taschen, engen Kanälen oder unregelmäßigen Graten zum Tragen. Kein automatisiertes Verfahren kann so schnell auf veränderte Gratpositionen reagieren wie ein erfahrener Bediener mit einer Flexwelle.

Bei der Wirtschaftlichkeit zeigt sich ein klares Muster: Für Stückzahlen unter 50 pro Monat ist die manuelle Flexwelle fast immer die kostengünstigste Lösung. Ab größeren Serien lohnt sich die Investition in automatisierte Systeme. Manuelles Entgraten mit flexiblen Werkzeugen eignet sich besonders für schwer zugängliche Bereiche, anders als automatisierte Methoden.

Die Einsatzbereiche von Flexwellen gehen über das klassische Entgraten hinaus. Dieselbe Technologie wird für Schleifen, Polieren und Reinigen eingesetzt, was die Investition in eine Flexwelle zusätzlich rechtfertigt.

Folgende Punkte sprechen klar für den Einsatz der Flexwelle:

• Bauteilgeometrie mit Hinterschneidungen oder tiefen Bohrungen
• Wechselnde Bauteile mit unterschiedlichen Gratpositionen
• Prototypen- und Kleinserienproduktion ohne Rüstaufwand
• Anforderungen an Oberflächenqualität, die manuelle Kontrolle erfordern
• Begrenzte Investitionsbudgets ohne Abstriche bei der Qualität

Praxis: Typische Fehler und Optimierungstipps beim Entgraten mit Flexwelle

Abschließend geht es von der Theorie zur Praxis. Selbst erfahrene Bediener machen beim Einsatz von Flexwellen wiederkehrende Fehler, die die Bauteilqualität beeinträchtigen oder die Werkzeugstandzeit verkürzen.

Die häufigsten Fehler in der Praxis:

1. Falscher Biegeradius: Wird die Flexwelle zu stark gebogen, steigt die innere Reibung, die Übertragungsleistung sinkt und der Verschleiß am Kern nimmt zu. Jede Flexwelle hat einen definierten minimalen Biegeradius, der eingehalten werden muss.
2. Falsche Drehzahlwahl: Zu hohe Drehzahlen bei weichen Werkstoffen wie Aluminium führen zu Aufschmelzungen an der Bauteiloberfläche. Zu niedrige Drehzahlen bei harten Werkstoffen erhöhen den Werkzeugverschleiß überproportional.
3. Ungeeignete Werkzeuggeometrie: Ein Schleifstift mit zu großem Durchmesser erreicht enge Bohrungen nicht. Ein zu kleiner Schleifkörper verschleißt schnell und liefert ungleichmäßige Ergebnisse.
4. Vernachlässigte Wartung: Flexwellen benötigen regelmäßige Schmierung des Kerns. Trockene Kerne erhitzen sich und brechen vorzeitig.

Optimierungsstrategien für bessere Ergebnisse:

• Drehzahl und Vorschub auf den jeweiligen Werkstoff abstimmen: Stahl erfordert andere Parameter als Aluminium oder Kunststoff.
• Werkzeuge nach Bearbeitungsschritt auswählen: Erst grob entgraten, dann feinschleifen, zuletzt polieren.
• Schutzausrüstung konsequent einsetzen: Schleifpartikel und Späne entstehen auch bei kleinen Schleifkörpern. Die Sicherheitsanforderungen für Flexwellen umfassen Schutzbrille, Handschuhe und gegebenenfalls Gehörschutz.
• Flexwelle vor dem Einsatz auf sichtbare Schäden prüfen: Knicke, Quetschstellen oder beschädigte Ummantelungen sind Ausschlusskriterien.

Manuelles Entgraten mit flexiblen Werkzeugen eignet sich für tiefe Taschen in schwer zugänglichen Bereichen, sofern richtig angewendet.

Profi-Tipp: Für die Flexwellen-Auslegung gilt: Definieren Sie zuerst das erforderliche Drehmoment am Werkzeug, dann den notwendigen Biegeradius und erst danach die Wellenlänge. Diese Reihenfolge verhindert Überdimensionierung und unnötige Kosten.

Eine strukturierte Vorgehensweise spart Zeit und verbessert die Ergebnisse. Wer die Parameter einmal sorgfältig festgelegt hat, arbeitet danach reproduzierbar und mit konstanter Qualität, auch bei wechselnden Bauteilen.

Unsere Perspektive: Was Experten im Maschinenbau beim Entgraten mit Flexwelle oft unterschätzen

In der Praxis zeigt sich immer wieder: Flexwellen werden im Maschinenbau häufig als Notlösung betrachtet, die man einsetzt, wenn nichts anderes funktioniert. Das ist eine Fehleinschätzung. Flexwellen sind ein präzises Antriebselement mit definierten technischen Eigenschaften, kein Kompromiss.

Viele Unternehmen investieren erhebliche Summen in automatisierte Entgratsysteme, die für ihre spezifischen Bauteilgeometrien schlicht nicht geeignet sind. Die Rüstzeiten übersteigen die eigentliche Bearbeitungszeit. Das Ergebnis ist schlechter als erwartet. Eine gut ausgewählte Flexwelle mit dem richtigen Werkzeug liefert in diesen Fällen überlegene Qualität bei einem Bruchteil des Aufwands.

Die Präzisionsmöglichkeiten moderner Flexwellen werden systematisch unterschätzt. Hochwertige Flexwellen übertragen Drehmoment mit minimaler Torsionsnachgiebigkeit und ermöglichen damit reproduzierbare Bearbeitungsergebnisse, die mit einfachen Handwerkzeugen nicht erreichbar sind. Ingenieure, die dieses Potenzial kennen und nutzen, verschaffen ihren Fertigungsteams einen echten Wettbewerbsvorteil.

Direkt zu flexiblen Lösungen für Ihre Entgrataufgaben

Wer im Maschinenbau nach effizienten Lösungen für das Entgraten in schwer zugänglichen Bereichen sucht, findet bei BIAX Flexwellen (Schmid & Wezel GmbH) ein breites Spektrum an bewährten Antriebslösungen. Die Vorteile flexibler Antriebslösungen zeigen sich besonders bei komplexen Bauteilgeometrien, wo Standardwerkzeuge versagen. Mit dem Leitfaden zur Auswahl flexibler Antriebswellen lässt sich die passende Konfiguration schnell identifizieren. Für individuelle Anforderungen steht das Ingenieurteam über den direkten Kontakt zur Verfügung. Ob Standardkomponente oder kundenspezifische Auslegung: Zuverlässige Lösungen für anspruchsvolle Entgrataufgaben sind das Kerngeschäft.

Häufig gestellte Fragen zum Entgraten mit Flexwelle

Für welche Bauteile eignet sich das Entgraten mit Flexwelle besonders?

Das Entgraten mit Flexwelle ist ideal für Prototypen, Einzelstücke und Bauteile mit tiefen Taschen oder komplexen Geometrien, bei denen starre Werkzeuge keinen ausreichenden Zugang bieten. Manuelles Entgraten mit flexiblen Werkzeugen eignet sich besonders für diese Anwendungsfälle.

Wie unterscheiden sich Flexwellen von konventionellen Entgratwerkzeugen?

Flexwellen übertragen Drehmoment über einen biegsamen Kern und ermöglichen so den Zugang zu Bereichen, die mit starren Werkzeugen nicht erreichbar sind. Die geringere Vibrationsübertragung schützt zudem den Bediener und verbessert die Oberflächenqualität.

Ist das Entgraten mit Flexwelle wirtschaftlich für Serienfertigung?

Für große Serien sind automatisierte Entgratverfahren effizienter. Flexwellen spielen ihre Stärke vor allem im Prototypen- und Kleinserienbereich sowie bei Bauteilen mit wechselnden Geometrien aus.

Welche Sicherheitsmaßnahmen sollten beim Einsatz von Flexwellen beachtet werden?

Zu den wichtigsten Maßnahmen zählen die Einhaltung des minimalen Biegeradius, regelmäßige Schmierung des Kerns, Sichtprüfung vor jedem Einsatz sowie persönliche Schutzausrüstung wie Schutzbrille und Handschuhe.
