Viele Ingenieure unterschätzen die Vielseitigkeit von Flexwellen und setzen sie nur in klassischen Werkzeugantrieben ein. Dabei bieten diese flexiblen Drehmomentübertrager Lösungen für weit mehr Anwendungen, von Hochgeschwindigkeitsantrieben bis zu Notbetätigungen in kritischen Anlagen. Dieser Artikel zeigt Ihnen, wo Flexwellen im Maschinenbau echte Mehrwerte schaffen, welche technischen Besonderheiten sie auszeichnen und wie Sie die passende Lösung für Ihre spezifischen Anforderungen finden. Sie erfahren, warum diese Technologie in anspruchsvollen Fertigungsprozessen oft die bessere Wahl ist.

Inhaltsverzeichnis

• Key takeaways
• Grundlagen und eigenschaften von flexwellen
• Typische anwendungsbereiche von flexwellen im maschinenbau
• Spezielle einsatzfälle und custom-lösungen für anspruchsvolle prozesse
• Vergleich flexwellen versus alternative antriebstechnologien
• Ihre ansprechpartner für flexible wellen im maschinenbau
• Häufig gestellte fragen zu anwendungsbereichen von flexwellen

Wichtige Erkenntnisse

Punkt	Details
Hohe Drehzahlfähigkeit	Flexwellen übertragen Drehmoment auch bei hohen Drehzahlen bis circa 50 000 U/min ohne bewegliche Kupplungsteile.
Versatz und Winkel kompensieren	Die Drahtgeflechtstruktur ermöglicht Versatz und Winkelkompensation ohne Leistungsverlust.
Vibrationen gedämpft	Die innere Reibung zwischen Drahtlagen wirkt als natürliche Dämpfung und reduziert Vibrationen im Antriebsstrang.
Maßgeschneiderte Lösungen	Kundenlösungen werden auf Drehmoment, Drehzahl, Biegeradius und Umgebungsbedingungen abgestimmt.

Grundlagen und eigenschaften von flexwellen

Flexwellen basieren auf einer Drahtgeflecht-Struktur, die Drehübertragung bei Winkel-, Parallel- und Axialversatz ermöglicht und gleichzeitig Vibrationen dämpft. Diese Konstruktion besteht aus mehreren Lagen gegenläufig gewickelter Stahldrähte, die um einen Kern angeordnet sind. Bei Rotation überträgt das Geflecht das Drehmoment durch Reibung zwischen den einzelnen Drahtlagen. Die besondere Geometrie erlaubt gleichzeitig eine Biegung der Welle in nahezu alle Richtungen, ohne dass die Kraftübertragung unterbrochen wird.

Diese Bauweise unterscheidet sich fundamental von starren Wellen oder Gelenkwellen. Während starre Wellen eine exakte Fluchtung der Antriebsachsen erfordern, kompensieren Flexwellen Versätze bis zu mehreren Millimetern und Winkelabweichungen bis etwa 90 Grad. Im Vergleich zu Kardanwellen oder Kreuzgelenken arbeiten sie ohne zusätzliche bewegliche Teile, die verschleißen könnten. Die innere Reibung zwischen den Drahtlagen erzeugt zudem eine natürliche Dämpfung, die Stöße und Vibrationen aus dem Antriebsstrang herausfiltert.

Bei der Konstruktion spielen mehrere Faktoren eine entscheidende Rolle. Die Drahtstärke bestimmt die übertragbare Leistung und Steifigkeit der Welle. Dünnere Drähte ermöglichen engere Biegeradien, übertragen aber weniger Drehmoment. Die Anzahl der Drahtlagen beeinflusst die Torsionssteifigkeit und damit die Präzision der Drehmomentübertragung. Moderne Flexwellen kombinieren verschiedene Drahtdurchmesser in unterschiedlichen Lagen, um ein optimales Verhältnis zwischen Flexibilität und Kraftübertragung zu erreichen.

Die Werkstoffe müssen hohen mechanischen Belastungen standhalten. Hochlegierte Federstähle bieten die nötige Zugfestigkeit und Ermüdungsbeständigkeit für Millionen von Biegezyklen. Für korrosive Umgebungen kommen nichtrostende Stähle zum Einsatz, die allerdings etwas geringere Festigkeitswerte aufweisen. Die Oberflächenbehandlung der Drähte reduziert die innere Reibung und verlängert die Lebensdauer. Spezielle Beschichtungen schützen zusätzlich vor Verschleiß und chemischen Einflüssen.

Die wichtigsten Vorteile von Flexwellen im Überblick:

• Kompensation von Achsversätzen und Winkeln ohne Leistungsverlust
• Natürliche Vibrationsdämpfung schützt angeschlossene Komponenten
• Wartungsfreier Betrieb durch fehlende Schmierstellen und Verschleißteile
• Kompakte Bauweise ermöglicht Einsatz in beengten Einbauräumen
• Hohe Drehzahlfähigkeit bis in den Bereich von 50.000 U/min

Profi-Tipp: Prüfen Sie regelmäßig die Schutzschläuche Ihrer Flexwellen auf Beschädigungen. Eindringende Schmutzpartikel zwischen die Drahtlagen erhöhen die innere Reibung und können die Lebensdauer drastisch reduzieren. Eine einfache Sichtkontrolle alle drei Monate verhindert teure Ausfälle.

Die Drahtgeflecht-Technologie vereint scheinbar widersprüchliche Eigenschaften: hohe Flexibilität bei gleichzeitig zuverlässiger Kraftübertragung. Diese Kombination macht Flexwellen zur ersten Wahl, wenn konventionelle Antriebslösungen an ihre Grenzen stoßen.

Verstehen Sie die technischen Anforderungen an Flexwellen, um die optimale Lösung für Ihre Anwendung zu spezifizieren. Die richtige Dimensionierung berücksichtigt nicht nur das maximale Drehmoment, sondern auch Drehzahl, Biegeradius und Umgebungsbedingungen.

Typische anwendungsbereiche von flexwellen im maschinenbau

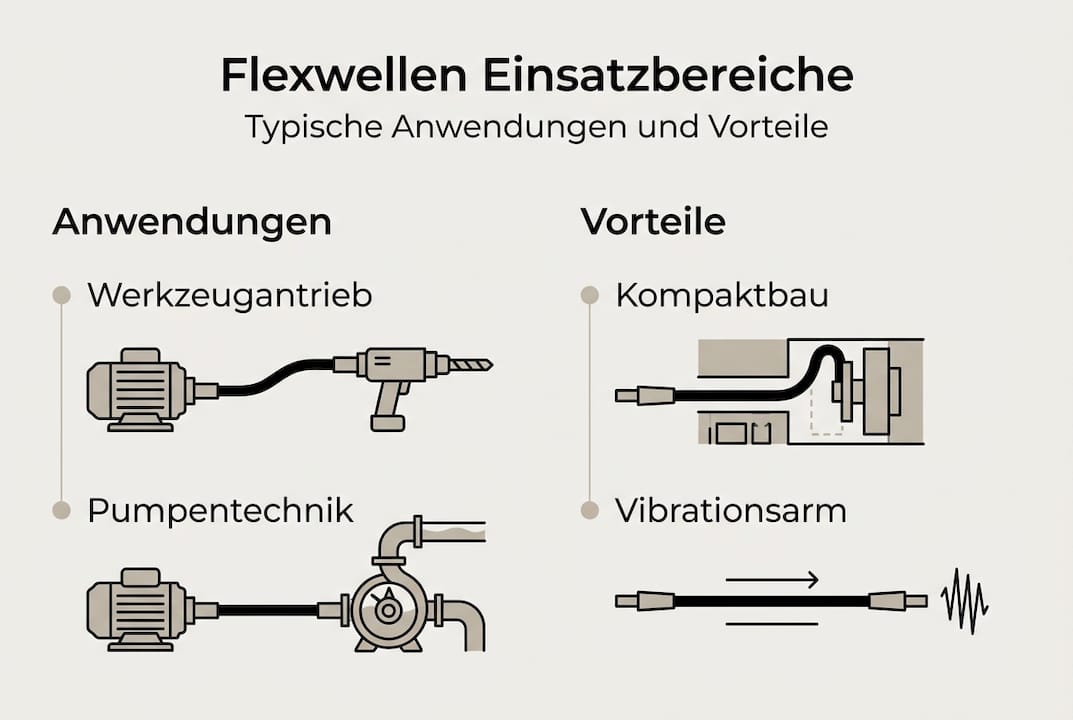

Flexwellen werden für Werkzeugantriebe, Pumpentechnik, Ventilsteuerung und Oberflächenbearbeitung eingesetzt, wobei jeder Bereich spezifische Anforderungen an die Antriebstechnik stellt. In Werkzeugantriebssystemen übertragen sie Drehmoment zu Schleifspindeln, Entgratwerkzeugen oder Polierwerkzeugen in schwer zugänglichen Bereichen von Werkstücken. Die Flexibilität erlaubt es dem Bediener, das Werkzeug frei zu positionieren, während der Motor an einem festen, gut zugänglichen Ort montiert bleibt. Dies reduziert das Gewicht des Handstücks erheblich und ermöglicht ermüdungsfreies Arbeiten über längere Zeiträume.

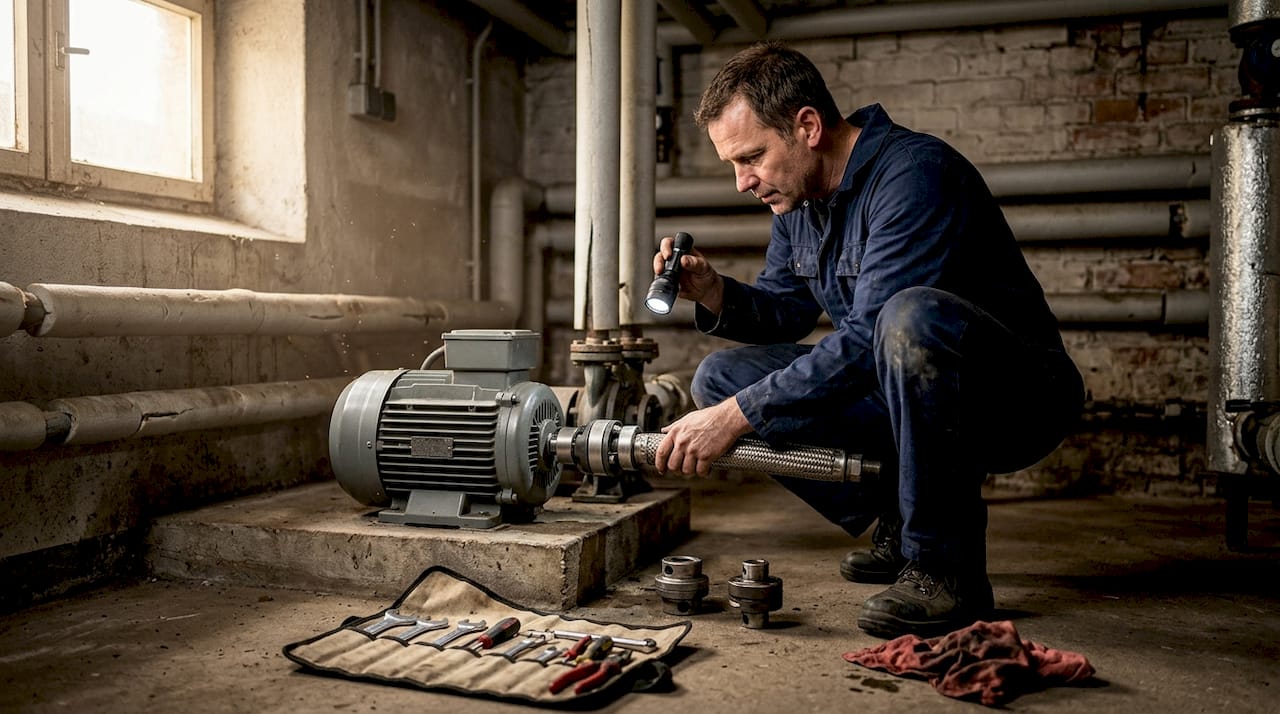

In der Pumpentechnik verbinden Flexwellen Antriebsmotoren mit Pumpenköpfen, wenn eine direkte Kopplung aus Platzgründen nicht möglich ist. Besonders in mobilen Pumpeneinheiten oder bei nachträglichen Anlagenmodifikationen bieten sie eine elegante Lösung. Die Vibrationsdämpfung verhindert, dass Pulsationen der Pumpe auf den Motor übertragen werden, was die Lagerlebensdauer beider Komponenten verlängert. Bei chemischen Prozessen ermöglichen korrosionsbeständige Ausführungen den Einsatz in aggressiven Umgebungen.

Ventilsteuerungen profitieren von der kompakten Bauweise und präzisen Kraftübertragung. In Prozessanlagen müssen Ventile oft fernbedient werden, wenn sie in heißen, kalten oder gefährlichen Bereichen installiert sind. Flexwellen übertragen die Stellbewegung über mehrere Meter hinweg, ohne dass elektrische Leitungen oder Hydraulikschläuche verlegt werden müssen. Dies vereinfacht die Anlagenwartung und erhöht die Betriebssicherheit. Die direkte mechanische Kopplung garantiert zudem eine zuverlässige Ventilposition auch bei Stromausfall.

Bei der Oberflächenbearbeitung ermöglichen Flexwellen das Schleifen, Polieren oder Entgraten in Hohlräumen, Ecken und anderen schwer erreichbaren Geometrien. Automatisierte Bearbeitungszellen nutzen sie, um Werkzeuge in komplexen Bahnen zu führen, ohne dass der schwere Antriebsmotor mitbewegt werden muss. Dies reduziert die erforderliche Robotertraglast und beschleunigt die Bearbeitungszyklen. Die Dämpfungseigenschaften minimieren zudem Ratterschwingungen, was zu besseren Oberflächenqualitäten führt.

Erfahren Sie mehr über Flexwellen im Maschinenbau und deren spezifische Vorteile in verschiedenen Fertigungsprozessen. Die Auswahl der richtigen Wellenkonfiguration hängt stark vom konkreten Einsatzszenario ab.

Anwendungsbereich	Typische Funktion	Hauptvorteil	Drehzahlbereich
Werkzeugantriebe	Schleifen, Entgraten, Polieren	Leichte Handstücke, freie Positionierung	5.000 bis 30.000 U/min
Pumpentechnik	Kraftübertragung zu Pumpenköpfen	Vibrationsdämpfung, flexible Montage	500 bis 3.000 U/min
Ventilsteuerung	Fernbetätigung von Absperrorganen	Mechanische Zuverlässigkeit, keine Hilfsenergie	10 bis 100 U/min
Oberflächenbearbeitung	Bearbeitung in Hohlräumen	Zugang zu schwierigen Geometrien	3.000 bis 20.000 U/min
Notbetätigungen	Sicherheitsfunktionen	Unabhängig von Strom und Hydraulik	5 bis 50 U/min

Die Vielseitigkeit von flexiblen Wellen in der Fertigung zeigt sich besonders bei Retrofit-Projekten. Bestehende Anlagen lassen sich oft mit Flexwellen nachrüsten, ohne dass umfangreiche mechanische Änderungen erforderlich sind. Dies spart Investitionskosten und reduziert Stillstandszeiten während der Modernisierung.

Spezielle einsatzfälle und custom-lösungen für anspruchsvolle prozesse

Maßgeschneiderte Lösungen für anspruchsvolle Fertigungsprozesse umfassen Prototypen und Kleinserien, die exakt auf Ihre Anforderungen abgestimmt sind. High-Speed-Anwendungen stellen besondere Herausforderungen an die Wellenkonstruktion. Bei Drehzahlen über 30.000 U/min treten erhebliche Fliehkräfte auf, die das Drahtgeflecht belasten. Speziell ausgelegte Geometrien mit optimierten Drahtdurchmessern und Wicklungsrichtungen halten diesen Kräften stand und ermöglichen sichere Übertragung bis 50.000 U/min. Die präzise Auswuchtung solcher Wellen ist entscheidend, um Vibrationen zu minimieren und die Lagerlebensdauer zu maximieren.

In komplexen Anlagen mit beengten Platzverhältnissen müssen Flexwellen oft extreme Biegeradien bewältigen. Während Standardausführungen Radien ab etwa 200 Millimetern erlauben, erreichen Spezialkonstruktionen Werte unter 100 Millimetern. Dies erfordert dünnere Drähte und eine angepasste Lagenzahl, was die übertragbare Leistung reduziert. Die Kunst liegt darin, den optimalen Kompromiss zwischen Biegsamkeit und Drehmomentkapazität zu finden. Finite-Elemente-Analysen helfen, die Spannungsverteilung im Drahtgeflecht zu simulieren und kritische Bereiche zu identifizieren.

Notbetätigungen für Sicherheitsfunktionen nutzen die mechanische Zuverlässigkeit von Flexwellen. Bei Stromausfall müssen kritische Ventile oder Klappen oft in eine sichere Position gefahren werden. Flexwellen übertragen die manuelle Betätigungskraft über große Distanzen, ohne dass Batterien oder Notstromaggregate erforderlich sind. Die Auslegung berücksichtigt hier vor allem die erforderliche Stellkraft und die maximale Verlegelänge. Spezielle Endanschläge und Positionsindikatoren erhöhen die Bedienersicherheit.

So wählen Sie die passende maßgeschneiderte Flexwelle:

1. Ermitteln Sie das maximale Drehmoment und die höchste Betriebsdrehzahl Ihrer Anwendung
2. Messen Sie die verfügbaren Einbauräume und bestimmen Sie den minimal erforderlichen Biegeradius
3. Definieren Sie die Umgebungsbedingungen wie Temperatur, Feuchtigkeit und chemische Einflüsse
4. Spezifizieren Sie die Kupplungsschnittstellen an beiden Wellenenden
5. Klären Sie besondere Anforderungen wie Lebensdauer, Wartungsintervalle oder Zertifizierungen
6. Konsultieren Sie Flexwellenspezialisten frühzeitig im Projektablauf für optimale Lösungen

Der Leitfaden zum Auswählen flexibler Antriebswellen unterstützt Sie bei der systematischen Spezifikation. Eine strukturierte Vorgehensweise vermeidet Fehlauslegungen und spart teure Iterationen.

Profi-Tipp: Binden Sie Ihren Flexwellenhersteller bereits in der Konzeptphase ein, nicht erst bei der Detailkonstruktion. Erfahrene Anbieter kennen typische Fallstricke und können alternative Lösungsansätze aufzeigen, die Sie möglicherweise nicht in Betracht gezogen haben. Dies erhöht die Erfolgswahrscheinlichkeit und verkürzt die Entwicklungszeit erheblich.

Prototypen ermöglichen die Validierung Ihres Konzepts unter realen Bedingungen, bevor Sie in die Serienproduktion gehen. Moderne Fertigungsmethoden erlauben die wirtschaftliche Herstellung einzelner Flexwellen mit kundenspezifischen Abmessungen und Kupplungen. Funktionstests decken potenzielle Schwachstellen auf und liefern Daten für die Optimierung. Kleinserien bis etwa 50 Stück sind oft ohne hohe Werkzeugkosten realisierbar, was den Einstieg in neue Anwendungen erleichtert.

Informieren Sie sich über die besten flexiblen Wellen für aktuelle Anforderungen und technologische Entwicklungen im Jahr 2026. Neue Werkstoffe und Fertigungsverfahren erweitern kontinuierlich die Einsatzmöglichkeiten dieser bewährten Technologie.

Vergleich flexwellen versus alternative antriebstechnologien

Flexwellen bieten kontinuierliche Flexibilität ohne bewegliche Teile und dämpfen Vibrationen besser als Kupplungen, was sie für viele Maschinenbauanwendungen zur bevorzugten Lösung macht. Starre Wellen übertragen Drehmoment mit höchster Präzision und minimalen Verlusten, erfordern aber eine exakte Ausrichtung der Antriebsachsen. Bereits geringe Versätze führen zu erhöhten Lagerkräften und vorzeitigem Verschleiß. In Anlagen mit thermischer Ausdehnung oder Setzungen ist diese Präzision oft nicht dauerhaft gewährleistbar. Flexwellen kompensieren solche Veränderungen automatisch und schützen die angeschlossenen Komponenten.

Kupplungen verbinden zwei Wellenenden und gleichen begrenzte Versätze aus. Elastische Kupplungen dämpfen Stöße durch verformbare Elemente wie Gummi oder Kunststoff, die jedoch verschleißen und regelmäßig getauscht werden müssen. Metallbalgkupplungen bieten höhere Steifigkeit, tolerieren aber nur minimale Winkel. Kardangelenkwellen ermöglichen größere Winkel, benötigen jedoch Schmierung und regelmäßige Wartung. Im Gegensatz dazu arbeiten Flexwellen wartungsfrei über ihre gesamte Lebensdauer und bieten gleichzeitig Flexibilität in allen Raumrichtungen.

Die Vibrationsdämpfung unterscheidet Flexwellen fundamental von starren Lösungen. Während Metallkupplungen Schwingungen nahezu ungedämpft übertragen, absorbiert das Drahtgeflecht hochfrequente Vibrationen durch innere Reibung. Dies schützt empfindliche Komponenten wie Präzisionslager oder elektronische Sensoren. In Anwendungen mit pulsierenden Lasten, etwa bei Kolbenpumpen oder Hubwerken, reduzieren Flexwellen die Belastungsspitzen und verlängern die Lebensdauer der gesamten Antriebskette.

Technologie	Hauptvorteil	Typischer Einsatz	Wartungsbedarf	Winkelfähigkeit
Starre Wellen	Höchste Präzision und Steifigkeit	Exakt ausgerichtete Antriebe	Minimal	Keine
Elastische Kupplungen	Stoßdämpfung und Schwingungsisolation	Antriebe mit Lastschwankungen	Regelmäßiger Elementwechsel	Bis 3 Grad
Kardanwellen	Große Winkelüberbrückung	Mobile Maschinen, Fahrzeugantriebe	Schmierung erforderlich	Bis 45 Grad
Flexwellen	Kontinuierliche Flexibilität, wartungsfrei	Beengte Räume, komplexe Verlegung	Nahezu wartungsfrei	Bis 90 Grad

Vor- und Nachteile im Überblick:

• Flexwellen: Wartungsfrei, flexibel, dämpfend, aber begrenzte Leistungsdichte im Vergleich zu starren Wellen
• Starre Wellen: Maximale Leistung und Präzision, jedoch keine Versatztoleranz und hohe Montageanforderungen
• Kupplungen: Einfache Montage und Demontage, aber Verschleißteile erfordern regelmäßige Wartung
• Kardanwellen: Große Winkel möglich, jedoch komplexer Aufbau mit Schmier- und Wartungsbedarf

Für den Maschinenbau empfiehlt sich der Einsatz von Flexwellen immer dann, wenn Achsversätze zu erwarten sind, der verfügbare Bauraum begrenzt ist oder Vibrationen gedämpft werden müssen. Starre Wellen bleiben die erste Wahl bei höchsten Präzisionsanforderungen und ausreichendem Platz für exakte Montage. Kupplungen eignen sich für kurze Distanzen zwischen Motor und Abtrieb mit moderaten Versätzen. Die Vorteile flexibler Antriebswellen zeigen sich besonders in Retrofit-Situationen und bei komplexen Maschinengeometrien.

Ihre ansprechpartner für flexible wellen im maschinenbau

BIAX Flexwellen bietet Ihnen sowohl bewährte Standardlösungen als auch maßgeschneiderte Flexwellen für spezifische Anforderungen in der Fertigungsindustrie. Unser Ingenieurteam unterstützt Sie von der ersten Konzeptphase bis zur Serienreife mit fundierter Beratung zu Drehmoment, Drehzahl, Biegeradien und Kupplungsschnittstellen. Nutzen Sie unsere Antriebslösungen und Beispiele für Ingenieure, um sich von realisierten Projekten inspirieren zu lassen und technische Details zu vergleichen.

Der umfassende Leitfaden für flexible Antriebswellen führt Sie systematisch durch den Auswahlprozess und hilft Ihnen, die optimale Konfiguration für Ihre Maschine zu definieren. Sie finden dort Berechnungsgrundlagen, Auswahldiagramme und praktische Hinweise zur Integration in bestehende Antriebsstränge. Für konkrete Projektanfragen und technische Rückfragen erreichen Sie uns direkt über unsere Kontaktseite, wo Sie auch Muster anfordern oder ein unverbindliches Beratungsgespräch vereinbaren können.

Häufig gestellte fragen zu anwendungsbereichen von flexwellen

Wie lange halten flexwellen unter normalen maschinenbaubedingungen?

Flexwellen erreichen unter normalen Betriebsbedingungen Lebensdauern von mehreren tausend Betriebsstunden bis zu mehreren Jahren Dauerbetrieb. Die tatsächliche Lebensdauer hängt von Faktoren wie Drehzahl, Drehmoment, Biegeradius und Umgebungsbedingungen ab. Regelmäßige Inspektionen der Schutzschläuche verlängern die Nutzungsdauer erheblich, da sie das Eindringen von Schmutz verhindern.

Welche vorteile bieten flexwellen in beengten einbauräumen?

Flexwellen benötigen keine geradlinige Verlegung zwischen Antrieb und Abtrieb, was die Maschinengestaltung erheblich vereinfacht. Sie können um Hindernisse herumgeführt werden und ermöglichen kompakte Bauweisen, die mit starren Wellen unmöglich wären. Der geringe Platzbedarf für die Welle selbst spart zusätzlich wertvollen Bauraum in dicht gepackten Anlagen.

Wann sind maßgeschneiderte flexwellen gegenüber standards vorzuziehen?

Kundenspezifische Lösungen empfehlen sich bei ungewöhnlichen Drehmoment-Drehzahl-Kombinationen, extremen Biegeradien oder speziellen Kupplungsschnittstellen. Wenn Ihre Anwendung von den Standardspezifikationen abweicht oder besondere Umgebungsbedingungen herrschen, liefert eine maßgeschneiderte Flexwelle die optimale Leistung. Erfahren Sie mehr über Werkzeuglebensdauer mit Flexwellen und wie die richtige Auslegung die Standzeit Ihrer Werkzeuge verlängert.

Wie wirkt sich der einsatz von flexwellen auf die wartungskosten aus?

Flexwellen reduzieren Wartungskosten durch ihren wartungsfreien Betrieb ohne Schmierstellen oder Verschleißteile. Im Gegensatz zu Kupplungen mit Elastomerelementen oder Kardanwellen mit Kreuzgelenken entfallen regelmäßige Inspektionen und Austauschzyklen. Die Vibrationsdämpfung schützt zudem angeschlossene Komponenten und verlängert deren Lebensdauer, was die Gesamtbetriebskosten senkt.

Gibt es materialvarianten für spezielle branchen wie lebensmittel oder medizin?

Für lebensmittelverarbeitende Betriebe und medizinische Anwendungen stehen Flexwellen aus nichtrostenden Stählen zur Verfügung, die FDA-konform oder nach anderen relevanten Standards zertifiziert sind. Diese Ausführungen widerstehen Reinigungsmitteln und Desinfektionsprozessen ohne Korrosion. Spezielle Oberflächenbehandlungen minimieren Kontaminationsrisiken und erfüllen die strengen Hygieneanforderungen dieser Branchen.
