Präzision und Effizienz fordern im Maschinenbau oft mehr als Standardkomponenten. Wer als Designingenieur oder R&D-Manager in Deutschland, Österreich oder der Schweiz tätig ist, weiß: Flexible Wellenlösungen wirken sich direkt auf die Oberflächenqualität und Prozesssicherheit aus. Eine sorgfältige Analyse der spezifischen Anwendungsanforderungen ist dabei das Fundament für erfolgreiche Projekte. Hier erfahren Sie, wie strukturierte Planung und präzise Qualitätskontrolle jedem Entwicklungsschritt mehr Sicherheit und Nachvollziehbarkeit verleihen.

Inhaltsverzeichnis

• Schritt 1: Analysieren Sie die Anforderungen Ihrer Anwendung
• Schritt 2: Planen Sie die Integration flexibler Wellen im Workflow
• Schritt 3: Montieren Sie flexible Wellen und Kupplungen fachgerecht
• Schritt 4: Testen Sie die Funktion und Qualität der Wellenlösung
• Schritt 5: Optimieren Sie den Workflow auf Effizienz und Präzision

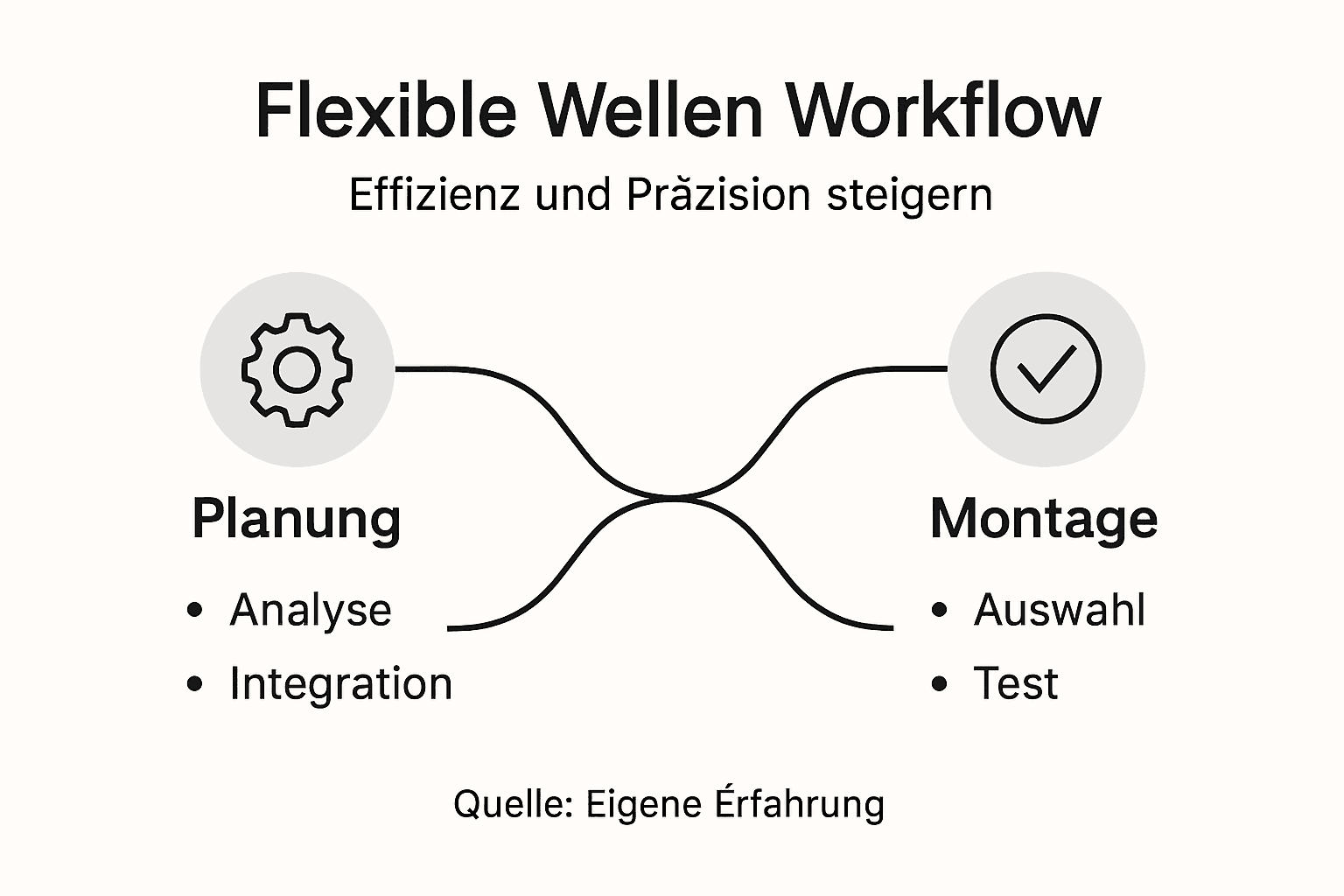

Schnelle Zusammenfassung

Wichtiger Punkt	Erklärung
1. Analyse der Anwendungsanforderungen	Die genaue Dokumentation der technischen Parameter ist entscheidend, um die richtige Wellenlösung auszuwählen.
2. Systematische Integrationsplanung	Eine sorgsame Planung der Integration minimiert Produktionsunterbrechungen und gewährleistet Effizienz.
3. Fachgerechte Montage der Wellen	Die präzise Ausrichtung und Montage der Komponenten ist entscheidend für die Bearbeitungsqualität und Präzision.
4. Umfassende Funktionstests durchführen	Gründliche Tests unter realistischen Bedingungen verhindern zukünftige Qualitätsmängel.
5. Kontinuierliche Workflow-Optimierung	Regelmäßige Anpassungen und Überwachungen erhöhen die Effizienz und Qualität der Produktionsprozesse.

Schritt 1: Analysieren Sie die Anforderungen Ihrer Anwendung

Die genaue Analyse Ihrer Anwendungsanforderungen bildet die Grundlage für die Auswahl der richtigen Wellenlösung. Ohne diese Analyse riskieren Sie Fehlinvestitionen oder Maschinenstillstände.

Beginnen Sie damit, die technischen Parameter Ihrer Anwendung zu dokumentieren. Diese Informationen bestimmen später, welche Wellenkonfiguration optimal passt.

Dazu gehören folgende Kernparameter:

• Drehmoment und Drehzahl: Welche Leistung muss die biegsame Welle übertragen?
• Länge und Platzvergebenheit: Wie lang muss die Welle sein und welche Raumverhältnisse gibt es?
• Biegwinkel: In welchem Winkelbereich muss sich die Welle bewegen?
• Oberflächenbeschaffenheit des Endprodukts: Benötigen Sie glatte Oberflächen (Polieren, Schleifen)?
• Umgebungsbedingungen: Vibrationen, Temperatur, Feuchte, aggressive Medien?
• Sicherheitsanforderungen: Relevante Normen, Zertifizierungen oder Branchenstandards?

Die Analyse kundenspezifischer Anforderungen umfasst auch die Bewertung von Material, Präzision und speziellen Funktionalitäten, die Ihre Bearbeitung erfordern. Dokumentieren Sie hier auch, welche Qualität der Oberflächenfinish notwendig ist und ob Toleranzen kritisch sind.

Eine häufige Fehlerquelle: Designingenieure unterschätzen oft die Anforderung an Biegsamkeit und Flexibilität unter Last. Das führt später zu unerwarteten Verschleißmustern.

Die sorgfältige Erfassung aller Parameter spart später Zeit bei der Wellenkonfiguration und verhindert kostspieliges Nachspannen.

Notieren Sie auch, für welche Bearbeitungsverfahren die Welle eingesetzt wird. Beim Entgraten, Polieren oder Schleifen entstehen unterschiedliche Belastungsmuster, die Ihre Wellenwahl beeinflussen.

Um Ihre Anforderungen präzise abzubilden, empfehlt es sich, diese mit realen Einsatzbedingungen zu überprüfen. Führen Sie kleine Tests durch oder beziehen Sie Feedback von der Maschinenführung ein.

Pro-Tipp: Erstellen Sie ein strukturiertes Anforderungsformular mit allen Parametern und halten Sie auch historische Erfahrungen von älteren Wellenlösungen fest; dies verkürzt spätere Abstimmungsgespräche erheblich.

Schritt 2: Planen Sie die Integration flexibler Wellen im Workflow

Die Integration einer biegsamen Welle in Ihren bestehenden Fertigungsprozess erfordert systematische Planung. Eine unzureichend geplante Integration führt zu Produktionsunterbrechungen und ineffizienter Nutzung der Wellenlösung.

Beginnen Sie mit der technischen Planung. Sie müssen definieren, wie die biegsame Welle räumlich in Ihre Maschine passt und wie Sie sie mit bestehenden Antrieben und Werkzeugen verbinden.

Die wichtigsten Planungsschritte sind:

• Schnittstellen prüfen: Passen Kupplung und Anschlussmaße zu Ihrem Antrieb und Werkzeug?
• Platzbedarf ermitteln: Gibt es ausreichend Raum für die Wellenlänge und die notwendigen Biegungen?
• Fertigungsschritte abstimmen: Welche Bearbeitungsvorgänge erfolgen in welcher Reihenfolge?
• CAD-Integration durchführen: Modellieren Sie die Welle und ihre Umlaufbahn im 3D-Modell Ihrer Maschine.
• Maschinenparameter prüfen: Drehzahl, Drehmoment und Kühlmittelfluss müssen auf die Welle abgestimmt sein.

Die Planung der Integration umfasst auch die Optimierung der Arbeitsschritte und die Abstimmung auf Ihre spezifischen Maschinenparameter. Dies gewährleistet eine nahtlose Fertigung ohne Qualitätsverluste.

Viele Unternehmen unterschätzen die Bedeutung der CAD-Simulation. Sie vermeiden dadurch später kostspielige Anpassungen in der Produktion.

Eine gründliche Planung in der Designphase vermeidet teure Umkonstruktionen und Maschinenstillstände später.

Berücksichtigen Sie auch die Wartung und den Austausch. Die biegsame Welle sollte leicht ausbaubar sein, um Wartungszeiten zu minimieren.

Besprechen Sie die Integrationspläne mit Ihren Maschinenführern. Sie kennen die realen Abläufe und können Schwachstellen aufdecken, die in der Planung übersehen wurden.

Pro-Tipp: Erstellen Sie eine Integrations-Checkliste mit allen kritischen Schnittstellen und validieren Sie diese gemeinsam mit Ihrem Werkzeug- und Antriebshersteller, bevor Sie die erste Welle in Betrieb nehmen.

Schritt 3: Montieren Sie flexible Wellen und Kupplungen fachgerecht

Eine fehlerhafte Montage der biegsamen Welle und der Kupplungen gefährdet die gesamte Bearbeitungsqualität. Selbst kleine Unebenheiten oder falsches Spiel führen zu Vibrationen und Präzisionsverlust.

Beginnen Sie mit der genauen Überprüfung aller Komponenten. Kontrollieren Sie Durchmesser, Längen und die Oberflächenqualität der Kupplungsanbindungen.

Follgen Sie diesen Montageschritten:

1. Größenkontrolle durchführen: Messen Sie alle Durchmesser und Längen mit Schieblehre oder Messschieber nach.
2. Kupplungen kalibrieren: Prüfen Sie, dass CNC-bearbeitete Kupplungen exakt auf Welle und Antrieb passen.
3. Ausrichtung prüfen: Kontrollieren Sie die Fluchtung zwischen Antrieb, Welle und Werkzeugaufnahme mit einer Wasserwaage oder Ausrichtungslehre.
4. Verbindungselemente sichern: Setzen Sie Stifte oder Schrauben ein und sichern Sie diese gegen Lockern.
5. Spiel minimieren: Überprüfen Sie, dass axiales und radialspiels unter 0,5 Millimeter liegt.

Die genaue Anpassung und das Einbauen der Komponenten sind entscheidend für maximale Präzision. CNC-bearbeitete Kupplungen sorgen für die exakte Passform, die Sie benötigen.

Ein häufiger Fehler ist, die Montage zu schnell durchzuführen. Nehmen Sie sich Zeit und überprüfen Sie jeden Schritt mehrfach.

Hier finden Sie einen Vergleich typischer Fehler und ihrer Auswirkungen bei der Auswahl und Montage flexibler Wellen:

Fehlerart	Ursache	Typische Folge	Empfehlung zur Vermeidung
Falsche Biegsamkeit	Fehlanalyse der Belastung	Vorzeitiger Verschleiß	Realistische Belastungstests
Unpräzise Montage	Schnelle, ungenaue Arbeit	Vibrationsprobleme	Sorgfältiges Prüfprotokoll
CAD-Integration fehlt	Kein 3D-Modell	Unpassende Umlaufbahn	Simulation im CAD-System
Schnittparameter vernachlässigt	Keine Anpassung bei Vibrationen	Oberflächenfehler	Regelmäßige Parameterkontrolle

Eine sorgfältige Montage mit präziser Ausrichtung ist die Grundlage für stabile Bearbeitungsergebnisse ohne Vibration.

Nachdem Sie die Welle montiert haben, führen Sie eine Probelaufprobe durch. Beobachten Sie das Laufverhalten und das Vibrationsverhalten unter Last.

Bei Unebenheiten oder Verschleiß prüfen Sie die Kupplungsanbindung erneut. Oft reicht ein Nachziehen von Befestigungselementen.

Pro-Tipp: Dokumentieren Sie alle Messwerte während der Montage in einem Prüfprotokoll und führen Sie dieses bei zukünftigen Wartungen mit; dies ermöglicht es, verschleiß-bedingte Änderungen schnell zu erkennen.

Schritt 4: Testen Sie die Funktion und Qualität der Wellenlösung

Vor der Serienproduktion müssen Sie die biegsame Welle gründlich testen. Ein fehlerhaft funktionierendes System führt zu Qualitätsmängeln und teuren Ausfallzeiten später.

Beginnen Sie mit funktionalen Tests unter realistischen Bedingungen. Sie müssen überprüfen, ob die Welle wie erwartet läuft und die Bearbeitungsqualität erfüllt.

Führend Sie diese Testschritte durch:

1. Geradheit prüfen: Messen Sie mit einer Messuhr, ob die Welle bei stillstehendem Antrieb gerade läuft.
2. Tragfähigkeit testen: Betreiben Sie die Welle unter voller Last und beobachten Sie Vibrationen und Laufverhalten.
3. Oberflächenqualität bewerten: Prüfen Sie die Bearbeitungsergebnisse nach 10, 50 und 100 Betriebsstunden.
4. Lagerspiel kontrollieren: Überprüfen Sie, dass die Wellenlagerung keine unerwarteten Verschleißerscheinungen zeigt.
5. Wärmeverhalten überwachen: Messen Sie die Temperatur an Kupplung und Lagerung während des Betriebs.

Die genaue Prüfung von Geradheit, Tragfähigkeit und Lagerpassung stellt sicher, dass Ihre Wellenlösung allen funktionalen Anforderungen entspricht. Präzise Messverfahren sind dabei entscheidend.

Ein häufiger Fehler ist, den Test zu kurz durchzuführen. Ungefähr 80 Prozent der Ausfallursachen zeigen sich erst nach mehreren Betriebsstunden.

Umfassende Tests unter Betriebsbedingungen sind Ihre Versicherung gegen Qualitätsmängel in der Serienproduktion.

Nutzen Sie präzise Messsysteme, um Weg-, Winkel- und Positionsdaten zu erfassen. Dies hilft Ihnen, Fehler schnell zu erkennen und den Prozess zu optimieren.

Dokumentieren Sie alle Testergebnisse in einem Testbericht. Dies dient später als Referenz für Qualitätssicherung und Wartung.

Pro-Tipp: Führen Sie mindestens zwei komplette Testzyklen durch und variieren Sie dabei die Drehzahl und Last; dies deckt Schwachstellen auf, die bei konstanten Bedingungen verborgen bleiben.

Schritt 5: Optimieren Sie den Workflow auf Effizienz und Präzision

Nach erfolgreicher Montage und Testung geht es jetzt um die kontinuierliche Verbesserung Ihres Workflows. Kleine Optimierungen führen zu enormem Effizienzgewinn und besserer Oberflächenqualität.

Die Optimierung beginnt damit, technische Herausforderungen wie Biegeverformungen und Vibrationen aktiv zu minimieren. Dies geschieht durch die richtige Wahl von Spannvorrichtungen und präzise Schnittparameter.

Folgende Optimierungsmaßnahmen sind besonders wirksam:

• Spannvorrichtungen überprüfen: Nutzen Sie hochpräzise Spannwerkzeuge, die Biegebelastungen minimieren und gleichmäßigen Druck gewährleisten.
• Schnittparameter anpassen: Reduzieren Sie Drehzahl oder Vorschub, wenn Vibrationen auftreten oder die Oberflächenqualität sinkt.
• Werkzeugverschleiß überwachen: Wechseln Sie Werkzeuge frühzeitig, um Qualitätsschwankungen zu vermeiden.
• Maschinenkalibrierung prüfen: Validieren Sie Achsgenauigkeit und Spindellauf regelmäßig.
• Teamkoordination verbessern: Abstimmungen zwischen Maschinenführung und Wartung reduzieren Stillstandszeiten.

Die Anpassung der Schnittparameter und der Einsatz fortschrittlicher Drehtechniken reduzieren Ausschuss und erhöhen die Qualität erheblich. Dies ist der Schlüssel zu echter Effizienzsteigerung.

Viele Unternehmen unterschätzen die Bedeutung von modernen Fertigungstechnologien und Prozessautomatisierung. Diese Investitionen amortisieren sich schnell durch höhere Durchsatzraten und geringere Ausschussquoten.

Die kontinuierliche Überwachung Ihrer Bearbeitungsergebnisse ist der Schlüssel zu stabiler Qualität und minimalen Kosten.

Implementieren Sie regelmäßige Inspektionen und Qualitätskontrollen. Nutzen Sie die Daten aus diesen Kontrollen, um Ihre Prozessparameter schrittweise anzupassen.

Pro-Tipp: Führen Sie ein Logbuch für jeden Bearbeitungstag mit Drehzahl, Vorschub, Oberflächenrauheit und Ausfallquoten; dieses Datenarchiv wird Ihre beste Grundlage für zukünftige Optimierungen.

Die folgende Tabelle fasst Mehrwert moderner Fertigungs- und Optimierungsmethoden für flexible Wellen zusammen:

Methode	Ergebnis	Business Impact
Prozessautomatisierung	Schnellere Durchlaufzeiten	Geringere Kosten
Präzise Messsysteme	Höhere Bearbeitungsgüte	Weniger Ausschuss
Qualitätslogbuch	Bessere Optimierungsbasis	Nachhaltige Prozessverbesserung
Frühzeitiger Werkzeugwechsel	Konstantere Oberflächenqualität	Reduzierte Nacharbeitskosten

Präzise Bearbeitung dank maßgeschneiderter flexibler Wellen

Sie stehen vor der Herausforderung eine flexible Welle in Ihren Workflow so zu integrieren dass höchste Präzision und maximale Effizienz gewährleistet sind? Die Komplexität liegt oft in der sorgfältigen Analyse der Anforderungen exakte Montage und kontinuierlichen Prozessoptimierung um Vibrationen und Qualitätsverluste zu vermeiden. Bei BIAX Flexwellen verstehen wir diese kritischen Punkte genau und bieten Ihnen individuelle Lösungen – von der Beratung bei der Auswahl über passgenaue Kupplungen bis hin zur optimalen Einbindung in Ihre Maschine.

Entdecken Sie in unserem Unkategorisiert Archive – BIAX Flexwellen wertvolle Informationen rund um flexible Wellen und profitieren Sie von unserer langjährigen Erfahrung im Bereich hochpräziser Antriebstechnik. Lassen Sie uns gemeinsam Ihre Produktionsprozesse verbessern und Ihre Fertigung schlanker und zuverlässiger gestalten. Kontaktieren Sie uns jetzt über unser Kontaktformular und sichern Sie sich eine individuelle Beratung für Ihre optimale flexible Wellenlösung.

Häufig gestellte Fragen

Wie analysiere ich die Anforderungen für den Einsatz flexibler Wellen?

Die Analyse der Anforderungen beginnt mit der Dokumentation der technischen Parameter wie Drehmoment, Drehzahl und Platzverhältnisse. Erfassen Sie alle relevanten Informationen und erstellen Sie ein strukturiertes Anforderungsformular, um Fehlinvestitionen zu vermeiden.

Welche Planungsschritte sind notwendig, um flexible Wellen in meinen Workflow zu integrieren?

Für die Integration flexibler Wellen sollten Sie die Schnittstellen zu bestehenden Maschinen prüfen und den Platzbedarf ermitteln. Simulieren Sie anschließend die Wellenanordnung in einem CAD-Modell, um potentielle Probleme frühzeitig zu erkennen und Produktionsunterbrechungen zu vermeiden.

Wie montiere ich flexible Wellen und Kupplungen richtig?

Eine korrekte Montage erfordert die Überprüfung aller Komponenten auf Maßgenauigkeit und Oberflächenqualität. Führen Sie bei der Montage eine Größenkontrolle durch und minimieren Sie das axiale und radiale Spiel, um sicherzustellen, dass die Welle präzise arbeitet.

Welche Tests sind vor der Serienproduktion von flexiblen Wellen erforderlich?

Vor der Serienproduktion sollten Sie Funktions- und Tragfähigkeitsprüfungen durchführen, um sicherzustellen, dass die Welle unter realistischen Bedingungen fehlerfrei arbeitet. Messen Sie wichtige Parameter wie Geradheit und Oberflächenqualität, um frühzeitig Anpassungen vorzunehmen.

Wie kann ich den Workflow mit flexiblen Wellen optimieren?

Um den Workflow zu optimieren, überprüfen Sie die verwendeten Spannvorrichtungen und passen Sie die Schnittparameter an, falls Vibrationen auftreten. Dokumentieren Sie alle Bearbeitungsparameter in einem Logbuch, um eine kontinuierliche Verbesserung der Prozesse zu ermöglichen.
