Mehr als 40% aller ungeplanten Maschinenstillstände in der Fertigung entstehen durch fehlerhafte Antriebskomponenten. Biegsame Wellen bieten eine oft übersehene Lösung für präzise Bearbeitung in engen Räumen, wo starre Antriebe versagen. Sie übertragen Drehmoment durch flexible Materialien und ermöglichen Bearbeitungen an schwer zugänglichen Stellen. Dieser Leitfaden erklärt, wie biegsame Wellen funktionieren, welche Konstruktionsprinzipien entscheidend sind und wie Sie diese Technologie optimal in Ihren Prozessen einsetzen.

Inhaltsverzeichnis

• Was sind biegsame Wellen und ihre grundlagen
• Konstruktionsprinzipien und belastungsmanagement
• Materialien und design für langlebigkeit und flexibilität
• Praktische anwendung und vorteile biegsamer wellen in engen räumen
• Flexible wellen bei biax: maßgeschneiderte lösungen für ihre anforderung

Wichtige erkenntnisse auf einen blick

Point	Details
Definition und Funktion	Biegsame Wellen sind flexible Antriebselemente, die Drehmoment auch bei Biegung übertragen und ermöglichen Bearbeitungen in schwer zugänglichen Bereichen.
Konstruktionsprinzipien	Mindestradien von 2 bis 5 % des Wellendurchmessers und optimierte Oberflächenbehandlung verhindern Ermüdungsbrüche und verlängern die Lebensdauer erheblich.
Materialanforderungen	Hochwertige, verschleißfeste Materialien garantieren Langlebigkeit und zuverlässige Drehmomentübertragung selbst bei professionellem Dauereinsatz.
Praktische Vorteile	Flexible Wellen bieten überlegene Zugänglichkeit, schnellen Werkzeugwechsel und hohe Positioniergenauigkeit in beengten industriellen Umgebungen.
Wartung und Pflege	Regelmäßige Inspektion, richtige Schmierung und Einhaltung von Mindestbiegeradien sichern maximale Betriebsdauer und Prozessstabilität.

Was sind biegsame Wellen und ihre grundlagen

Biegsame Wellen sind spezialisierte Antriebselemente, die Drehmoment und Rotation über flexible Konstruktionen übertragen. Anders als starre Wellen passen sie sich an räumliche Gegebenheiten an und ermöglichen Kraftübertragung auch bei Biegungen bis zu 180 Grad. Diese Eigenschaft macht sie unverzichtbar für Bearbeitungsprozesse in engen oder schwer erreichbaren Bereichen.

Im Maschinenbau finden biegsame Wellen Anwendung beim Entgraten, Schleifen, Polieren und bei Reinigungsarbeiten. Sie verbinden Antriebsmaschinen mit Werkzeugen an Stellen, wo direkte Zugänglichkeit fehlt. Typische Einsatzgebiete umfassen Karosseriebau, Formen- und Werkzeugbau sowie Detailarbeiten an komplexen Bauteilen.

Der Aufbau besteht aus mehreren flexiblen Lagen, die ineinander greifen und rotieren. Die Konstruktion erlaubt gleichzeitige Torsion und Biegung ohne Leistungsverlust. Wellen gehören zu den stärksten beanspruchten Maschinenelementen und übertragen Drehmomente unter extremen Bedingungen.

Biegsame Wellen unterliegen zwei wesentlichen mechanischen Beanspruchungen:

• Torsionsspannung durch die Drehmomentübertragung während des Betriebs
• Biegebeanspruchung durch die Krümmung der Welle im Einsatz
• Wechselnde Belastung durch rotierende Biegung bei gleichzeitiger Drehbewegung

Die Technologie biegsamer Wellen basiert auf präzisen Fertigungsprozessen. Jede Lage muss exakt dimensioniert sein, um gleichmäßige Kraftverteilung zu gewährleisten. Moderne Fertigungsverfahren ermöglichen Toleranzen im Mikrometerbereich, was präzise Drehmomentübertragung auch bei hohen Drehzahlen sichert.

Profi-Tipp: Achten Sie bei der Auswahl auf den minimal zulässigen Biegeradius. Eine zu starke Krümmung reduziert die Lebensdauer drastisch und kann zu vorzeitigem Versagen führen. Der Hersteller gibt diesen Wert immer im Datenblatt an.

Konstruktionsprinzipien und belastungsmanagement

Die Langlebigkeit biegsamer Wellen hängt entscheidend von der Konstruktion kritischer Übergangsbereiche ab. Übergänge zwischen verschiedenen Durchmessern benötigen Mindestradien von 2 bis 5 % des Wellendurchmessers. Diese Radien verteilen Spannungen gleichmäßig und verhindern Kerbwirkungen, die zu Rissbildung führen.

Scharfe Übergänge und falsche Passungen erzeugen Spannungsspitzen und führen zu Ermüdungsbrüchen. Passfedern und Nuten schwächen die Welle zusätzlich, deshalb muss ihre Ausformung sorgfältig geplant werden. Runde Nutenden mit großzügigen Radien minimieren Spannungskonzentration deutlich besser als scharfkantige Ausführungen.

Oberflächenbehandlung spielt eine zentrale Rolle bei der Dauerfestigkeit:

1. Kugelstrahlen erzeugt Druckeigenspannungen in der Randzone und erhöht die Ermüdungsfestigkeit um bis zu 30 %
2. Polieren entfernt Mikrorisse und reduziert Kerbwirkung an der Oberfläche
3. Beschichtungen schützen vor Korrosion und verringern Reibung im Betrieb
4. Härteverfahren erhöhen die Verschleißfestigkeit bei gleichzeitiger Beibehaltung der Flexibilität im Kern

Profi-Tipp: Dokumentieren Sie die Belastungszyklen Ihrer flexiblen Wellen systematisch. Eine vorbeugende Wartungsstrategie basierend auf tatsächlichen Betriebsstunden verhindert ungeplante Ausfälle und optimiert Ihre Prozesssicherheit erheblich.

Konstruktionsmerkmal	Auswirkung auf Lebensdauer	Optimierungspotenzial
Übergangsradius	Hoch	30 bis 50 % durch korrekte Dimensionierung
Oberflächengüte	Mittel bis hoch	20 bis 30 % durch Polieren oder Kugelstrahlen
Nutausformung	Hoch	25 bis 40 % durch Rundnutenden
Werkstoffwahl	Sehr hoch	40 bis 60 % durch hochfeste Legierungen

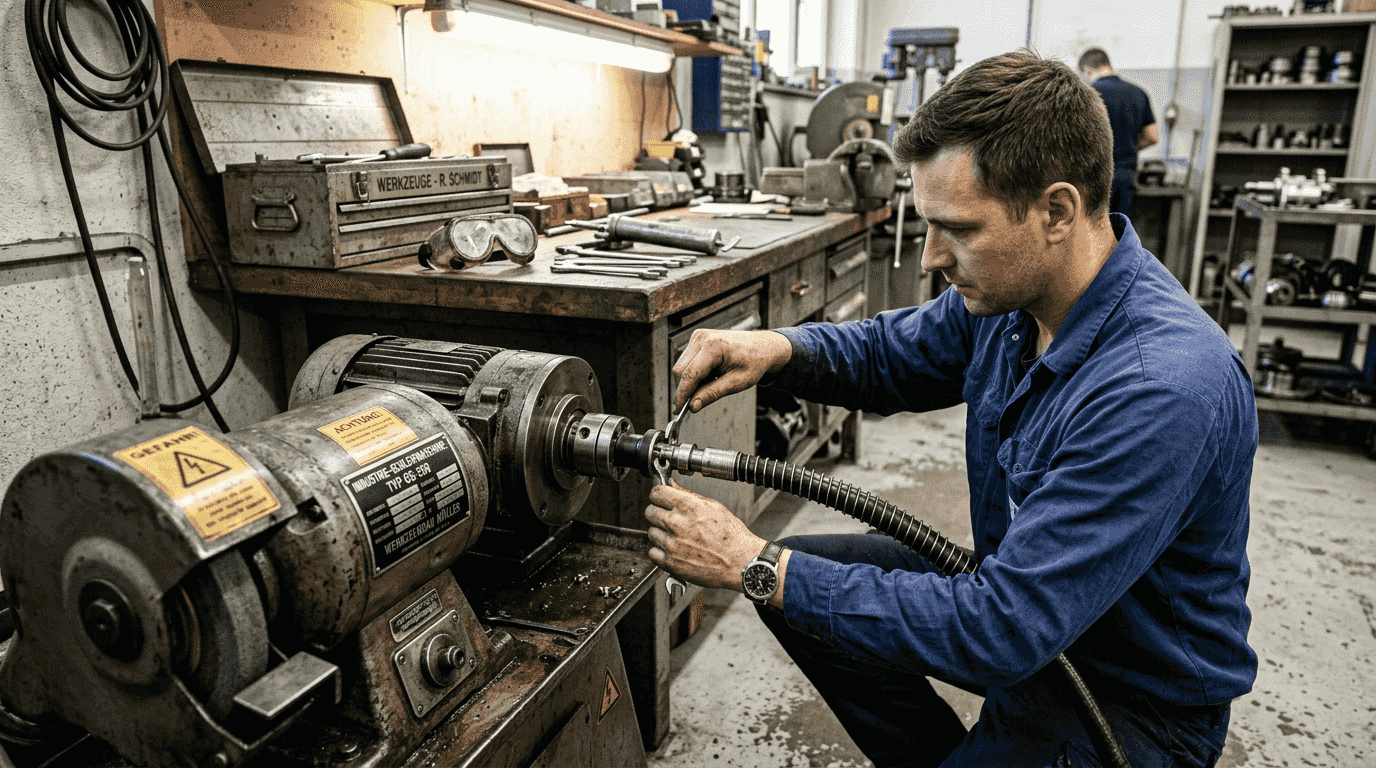

Die richtige Auswahl und Montage flexibler Wellen erfordert Verständnis der Belastungsprofile. Zyklische Biegung bei gleichzeitiger Torsion beschleunigt Materialermüdung. Deshalb müssen Sie Betriebsparameter wie Drehzahl, Drehmoment und Biegeradius aufeinander abstimmen.

Vermeidung von Kerbbrüchen beginnt in der Designphase. Jede geometrische Diskontinuität ist eine potenzielle Schwachstelle. Moderne FEM-Analysen identifizieren Spannungsspitzen bereits vor der Fertigung und ermöglichen iterative Optimierung der Geometrie.

Materialien und design für langlebigkeit und flexibilität

Materialien für biegsame Wellen müssen widersprüchliche Anforderungen erfüllen. Sie brauchen ausreichende Flexibilität für enge Biegeradien, gleichzeitig hohe Verschleißfestigkeit für lange Betriebsdauern. Moderne Legierungen kombinieren diese Eigenschaften durch spezielle Wärmebehandlung und Mikrostrukturoptimierung.

Verschleißfestigkeit entscheidet über die Lebensdauer bei abrasiven Prozessen. Hochlegierte Stähle mit Carbidausscheidungen widerstehen Schleifpartikeln deutlich besser als Standardwerkstoffe. Gleichzeitig muss das Material Biegewechselbelastungen standhalten, ohne zu brechen oder plastisch zu verformen.

Umweltbeständigkeit gewinnt in industriellen Anwendungen zunehmend an Bedeutung:

• Korrosionsschutz durch Oberflächenbeschichtungen oder nichtrostende Legierungen
• Temperaturbeständigkeit für Hochtemperaturanwendungen bis 300 Grad Celsius
• Chemikalienresistenz bei Einsatz in aggressiven Medien
• UV-Stabilität der Schutzhüllen bei Außenanwendungen

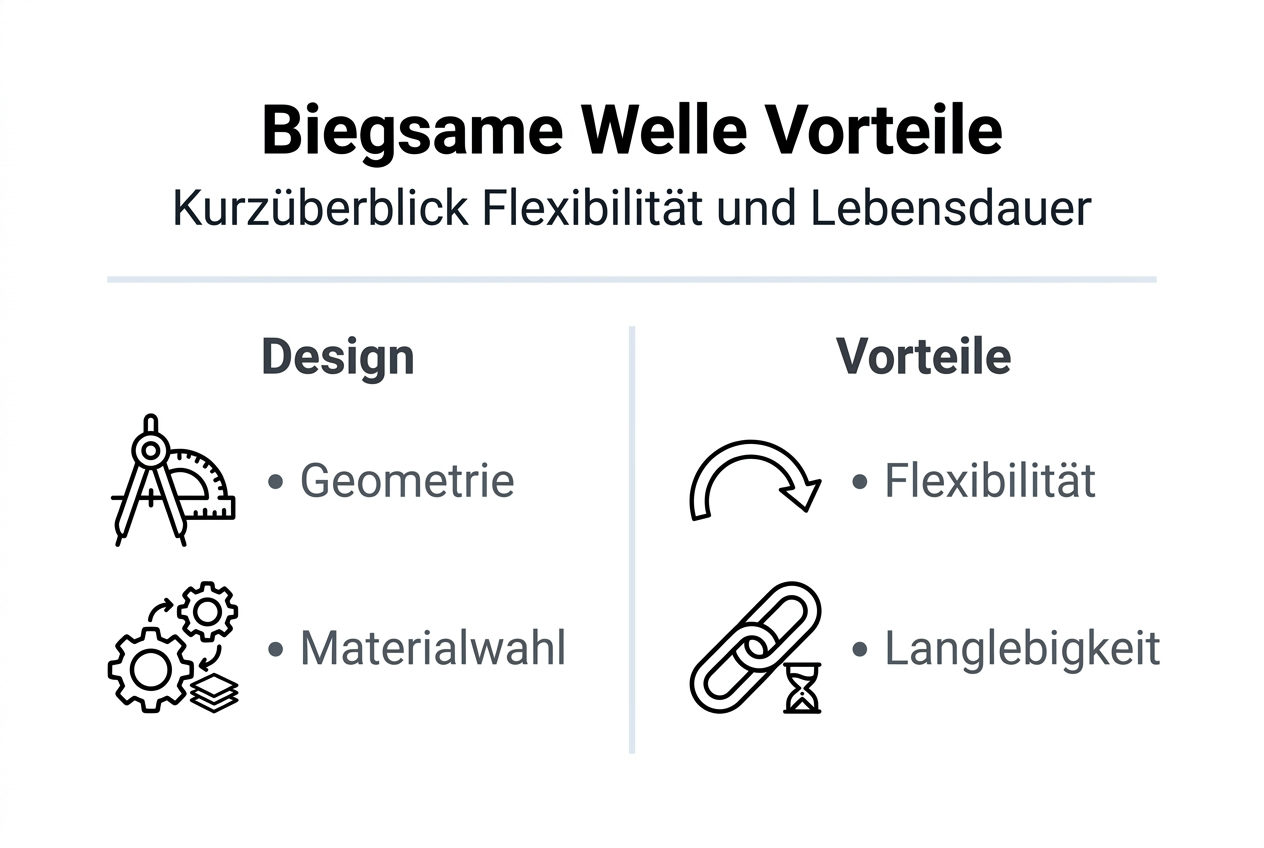

Designaspekte beeinflussen die Anwendungsmöglichkeiten erheblich. Die Geometrie der Welle bestimmt das übertragbare Drehmoment und die maximale Drehzahl. Ein größerer Durchmesser erhöht die Steifigkeit, reduziert aber die Flexibilität. Dieser Zielkonflikt erfordert präzise Abstimmung auf den Anwendungsfall.

Hochwertige Materialien gewährleisten Langlebigkeit auch bei professionellem Dauereinsatz. Das Beispiel FLEX FS 140 zeigt, wie durchdachte Materialwahl und Konstruktion zusammenspielen. Diese flexible Welle kombiniert einen optimierten Biegeradius mit hoher Drehmomentkapazität für präzise Detailarbeiten.

Ergonomische Griffe verbessern die Handhabung deutlich. Vibrationsgedämpfte Ausführungen reduzieren die Belastung des Bedieners bei längeren Arbeitseinsätzen. Schnellwechselsysteme für Werkzeuge minimieren Rüstzeiten und steigern die Produktivität in der Fertigung.

Profi-Tipp: Fordern Sie beim Hersteller detaillierte Werkstoffdatenblätter an. Nur mit vollständigen Informationen zu Zugfestigkeit, Dauerfestigkeit und Bruchdehnung können Sie die Eignung für Ihre spezifische Anwendung zuverlässig beurteilen.

Die Produktpalette biegsamer Wellen deckt unterschiedlichste Anforderungen ab. Von kompakten Einheiten für Feinarbeiten bis zu robusten Ausführungen für hohe Drehmomente finden Sie spezialisierte Lösungen. Die besten flexiblen Wellen 2026 vereinen modernste Materialien mit optimiertem Design für maximale Leistung.

Praktische anwendung und vorteile biegsamer wellen in engen räumen

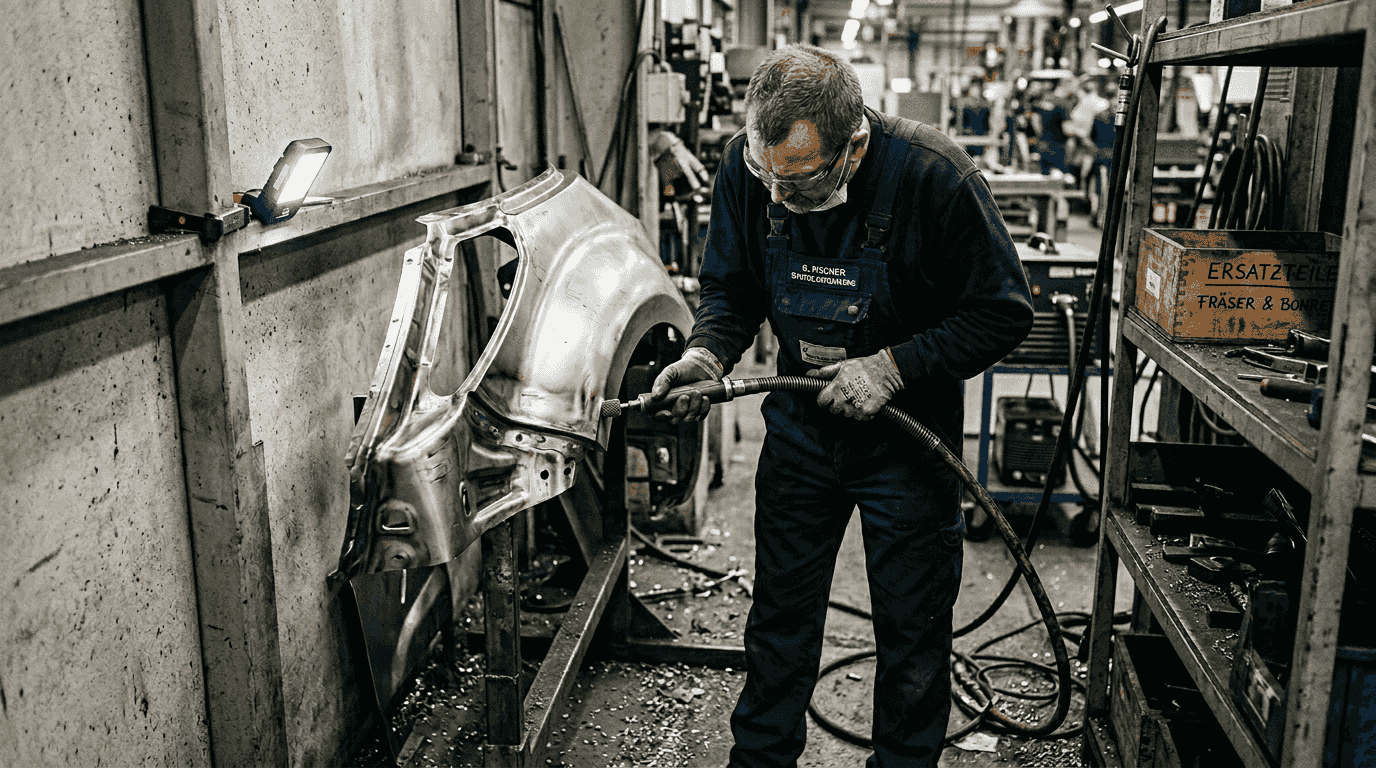

Industrielle Fertigungsumgebungen stellen besondere Anforderungen an Bearbeitungswerkzeuge. Enge Zwischenräume in Karosserien, komplexe Hohlräume in Gussformen oder schwer erreichbare Bereiche an Schweißnähten erfordern flexible Antriebslösungen. Starre Systeme scheitern an räumlichen Beschränkungen oder erfordern aufwendige Demontagen.

Biegsame Wellen lösen diese Herausforderungen durch ihre anpassungsfähige Geometrie. Sie erreichen Stellen, die mit konventionellen Werkzeugen unzugänglich bleiben. Diese Flexibilität beschleunigt Bearbeitungsprozesse und reduziert Rüstzeiten erheblich.

Flexible Antriebe sind ideal für Spot-Repair und Detailkorrekturen in engen Bereichen. Die Vorteile gegenüber starren Alternativen sind in der Praxis deutlich messbar:

• Zugänglichkeit zu verwinkelten Bereichen ohne Bauteildemontage
• Werkzeugwechsel in Sekunden durch Schnellspannsysteme
• Positioniergenauigkeit durch direkte manuelle Führung des Werkzeugs
• Reduzierte Vibrationsübertragung auf umgebende Strukturen
• Geringerer Platzbedarf der Antriebseinheit

Eigenschaft	Starre Wellen	Flexible Wellen
Zugänglichkeit	Begrenzt auf direkte Sichtlinie	Erreicht verwinkelte Bereiche
Werkzeugwechsel	2 bis 5 Minuten	10 bis 30 Sekunden
Platzbedarf	Hoch, erfordert freien Raum	Minimal, anpassungsfähig
Positionierung	Indirekt über Maschinensteuerung	Direkt durch Bediener
Vibrationen	Stark, überträgt auf Struktur	Gedämpft durch Flexibilität

In der Fertigung und Industrie optimieren flexible Wellen zahlreiche Prozesse. Beim Entgraten von Gussteilen erreichen sie innenliegende Kanten ohne Zerlegung. In der Oberflächenveredelung ermöglichen sie gleichmäßiges Polieren auch in Radien und Vertiefungen.

Die sieben Vorteile flexibler Antriebswellen zeigen sich besonders bei Serienfertigung. Kürzere Zykluszeiten durch schnelleren Werkzeugzugang multiplizieren sich über tausende Bauteile zu erheblichen Einsparungen. Gleichzeitig steigt die Prozesssicherheit, weil Bediener Werkzeuge präziser führen können.

Optimierungspotenziale erschließen Sie durch systematische Auswahl. Analysieren Sie zunächst die spezifischen Anforderungen: benötigtes Drehmoment, Drehzahlbereich, Biegeradius und Betriebsdauer. Moderne Flexwellen im Maschinenbau bieten modulare Systeme, die Sie exakt auf diese Parameter abstimmen können.

Handhabung und Wartung beeinflussen die Lebensdauer direkt. Übermäßige Biegung über den spezifizierten Radius hinaus beschädigt die innere Struktur dauerhaft. Regelmäßige Schmierung nach Herstellervorgabe reduziert Reibung und Verschleiß. Sichtprüfungen auf Beschädigungen der Schutzhülle verhindern Eindringen von Schmutz und Kühlmittel.

Profi-Tipp: Erstellen Sie für häufig verwendete Anwendungen standardisierte Setups mit dokumentierten Einstellungen. Dies sichert konsistente Ergebnisse und erleichtert neuen Mitarbeitern die Einarbeitung in die flexible Welltechnologie erheblich.

Flexible wellen bei biax: maßgeschneiderte lösungen für ihre anforderung

BIAX Flexwellen entwickelt seit Jahrzehnten spezialisierte Antriebslösungen für anspruchsvolle industrielle Anwendungen. Unsere flexiblen Wellen übertragen zuverlässig Drehmoment auch unter extremen Bedingungen und in engsten Räumen. Wir unterstützen Sie von der ersten Konzeptphase bis zur finalen Integration mit fundierter Ingenieursberatung.

Unser Leitfaden zur Auswahl flexibler Antriebswellen hilft Ihnen, die optimale Lösung für Ihre spezifischen Anforderungen zu identifizieren. Anhand konkreter Praxisbeispiele für Antriebslösungen zeigen wir, wie andere Ingenieure ihre Herausforderungen gemeistert haben. Entdecken Sie die besten flexiblen Wellen 2026 mit modernster Technologie für maximale Leistung und Langlebigkeit in Ihren Prozessen.

Was bedeutet biegsame Welle? Häufige fragen

Was genau ist eine biegsame Welle?

Eine biegsame Welle ist ein flexibles Antriebselement, das Drehmoment und Rotation überträgt, während es gleichzeitig gebogen werden kann. Sie besteht aus mehreren ineinander greifenden flexiblen Lagen, die sich gemeinsam drehen und an räumliche Gegebenheiten anpassen. Dies ermöglicht Kraftübertragung zu schwer zugänglichen Stellen, wo starre Wellen versagen würden.

Wie wird die Lebensdauer einer biegsamen Welle verlängert?

Regelmäßige Schmierung nach Herstellervorgabe reduziert Reibung und Verschleiß erheblich. Einhaltung des minimal zulässigen Biegeradius verhindert Überbeanspruchung der inneren Struktur. Sichtprüfungen der Schutzhülle auf Beschädigungen und rechtzeitiger Austausch bei Verschleißerscheinungen sichern maximale Betriebsdauer. Vermeiden Sie Stöße und schlagartige Belastungen, die zu Materialermüdung führen.

Welche Materialien werden typischerweise für biegsame Wellen verwendet?

Hochlegierte Federstähle dominieren aufgrund ihrer Kombination aus Flexibilität und Festigkeit. Moderne Ausführungen nutzen spezielle Wärmebehandlungen für optimierte Dauerfestigkeit. Oberflächenbeschichtungen aus Edelstahl oder Kunststoff schützen vor Korrosion und Verschmutz. Die Schutzhüllen bestehen meist aus abriebfesten Kunststoffen oder Metallgeflechten je nach Einsatzumgebung.

Für welche Anwendungen eignen sich flexible Wellen besonders?

Flexible Wellen glänzen beim Entgraten, Schleifen und Polieren in engen oder verwinkelten Bereichen. Detailarbeiten an komplexen Bauteilen wie Gussformen oder Karosserieteilen profitieren von ihrer Anpassungsfähigkeit. Oberflächenveredelung in Hohlräumen und Reinigungsarbeiten an schwer zugänglichen Stellen sind weitere Haupteinsatzgebiete. Überall wo direkte Werkzeugzugänglichkeit fehlt, bieten sie entscheidende Vorteile.

Wie erfolgt die richtige Auswahl einer biegsamen Welle für spezielle Anforderungen?

Analysieren Sie zunächst das benötigte Drehmoment und den Drehzahlbereich Ihrer Anwendung präzise. Ermitteln Sie den minimal erforderlichen Biegeradius basierend auf den räumlichen Gegebenheiten. Berücksichtigen Sie Umgebungsbedingungen wie Temperatur, Feuchtigkeit und chemische Belastung. Konsultieren Sie Herstellerdatenblätter und lassen Sie sich von Spezialisten beraten, um eine optimale Abstimmung auf Ihre Prozessanforderungen sicherzustellen.
