Kurz gesagt:

• Drehmomentübertragung ist die Übertragung eines Moments von einer Antriebsquelle auf ein Abtriebselement. Sie basiert auf Formschluss oder Kraftschluss, beeinflusst durch Normen wie DIN 7190 und ISO 6336. Bei der Auslegung sind reale Lastprofile und Versatzfehler entscheidend für die Sicherheit und Dauerfestigkeit.

---

Drehmomentübertragung bezeichnet den Mechanismus, bei dem ein drehendes Moment von einer Antriebsquelle auf ein Abtriebselement übertragen wird. Dieser Vorgang ist die Grundlage jedes mechanischen Antriebsstrangs, von der Werkzeugmaschine bis zur Roboterzelle. Die Übertragung erfolgt entweder durch Formschluss, also mechanisches Ineinandergreifen, oder durch Kraftschluss, also Haftreibung zwischen Fügepartnern. Für die Auslegung gelten in der Praxis Normen wie DIN 6892, DIN 7190 und ISO 6336. Wer diese Grundlagen kennt, trifft bei der Auswahl von Verbindungselementen deutlich bessere Entscheidungen.

Was ist Drehmomentübertragung und welche Wirkprinzipien gibt es?

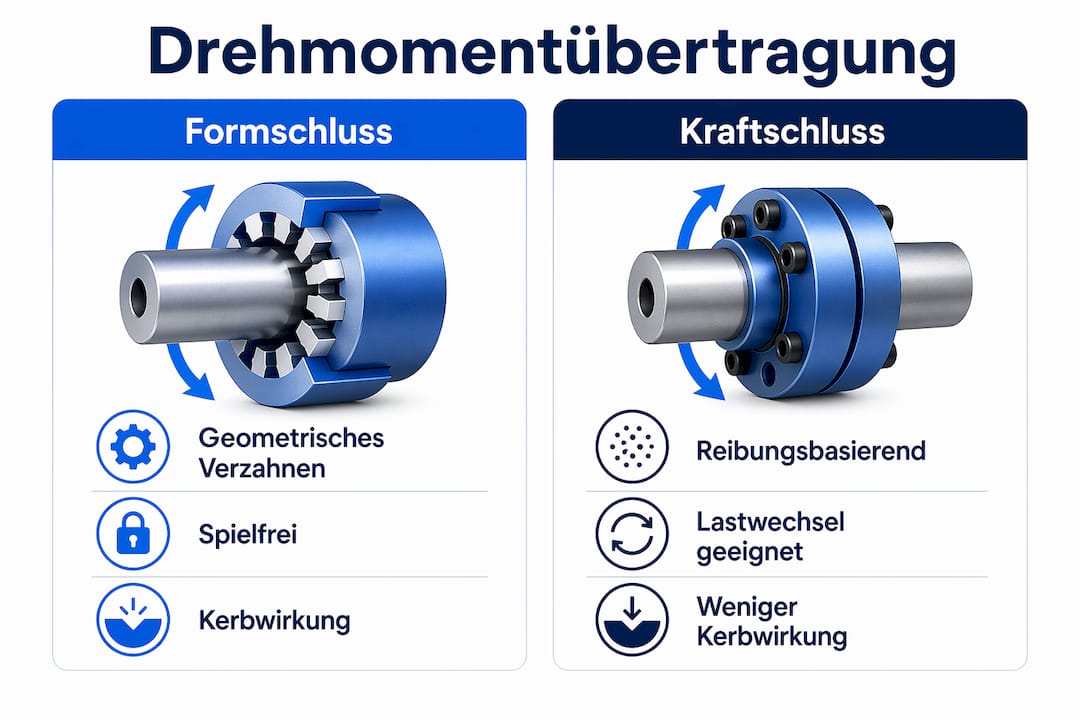

Drehmomentübertragung basiert auf zwei grundlegenden Wirkprinzipien: Formschluss und Kraftschluss. Beide Prinzipien unterscheiden sich in ihrer Funktionsweise, ihren Fertigungsanforderungen und ihrem Verhalten unter dynamischer Last erheblich.

Formschlussverbindungen

Formschluss entsteht durch geometrisches Ineinandergreifen zweier Bauteile. Typische Beispiele sind Passfedern nach DIN 6885, Keilwellenprofile und Zahnräder. Die Verbindung überträgt Drehmoment direkt über Flächenpressung an den Flanken. Das ist mechanisch zuverlässig, erzeugt aber Kerbwirkung an der Nut. Formschlussverbindungen wie Passfedern senken die Dauerfestigkeit der Welle um 30–50 % wegen des Kerbeffekts. Dieser Wert ist für lastwechselintensive Anwendungen entscheidend, weil Ermüdungsbrüche bevorzugt an Kerbstellen entstehen.

Kraftschlussverbindungen

Kraftschluss beruht auf Haftreibung zwischen Welle und Nabe. Presssitze, Klemmnaben und Keilriemen sind typische Vertreter. Die Verbindung ist kerbfrei, was die Dauerfestigkeit der Welle erhält. Allerdings erfordert ein Presssitz enge Fertigungstoleranzen und eine definierte Oberflächenrauheit, damit das Übermaß die gewünschte Fugenpressung erzeugt. Kraftschlüssige Alternativen wie Presssitz vermeiden den Kerbeffekt der Passfeder vollständig.

Vor- und Nachteile im Überblick:

• Formschluss: spielfreie Übertragung, hohe Drehmomentdichte, aber Kerbwirkung und eingeschränkte Dauerfestigkeit
• Kraftschluss: kerbfreie Verbindung, gute Dauerfestigkeit, aber hohe Anforderungen an Fertigungsqualität und Montageaufwand
• Zahnräder: Stirnradgetriebe übertragen Drehmoment mit Wirkungsgraden von 98–99 % und sind die häufigste Lösung für parallele Wellen im Maschinenbau

Profi-Tipp: Bei Lastwechseln und schwingungsbehafteten Antrieben lohnt sich der Wechsel vom Passfederprofil auf eine Pressverbindung oder ein Polygonprofil. Die höheren Fertigungskosten amortisieren sich durch längere Standzeiten.

Wie werden Verbindungselemente zur Drehmomentübertragung ausgelegt?

Die Auslegung von Verbindungselementen folgt normierten Berechnungsverfahren. Wer nur mit Nennmomenten rechnet, riskiert Unterdimensionierung. Betriebsfaktoren, Anlaufmomente und Lastwechsel müssen von Anfang an in die Berechnung einfließen.

Normen und Berechnungsgrundlagen

Für Presssitze gilt DIN 7190-1:2017. Die Norm definiert das Mindestübermaß, das nötig ist, um das geforderte Drehmoment ohne Überschreiten der Fließgrenze zu übertragen. Für Zahnräder und Stirnradgetriebe liefern DIN 3990 und ISO 6336 die Berechnungsgrundlagen. Die dort definierten Sicherheitsfaktoren für Flanke und Zahnwurzel betragen mindestens SF_H ≥ 1,3 für die Flankentragfähigkeit und SF_F ≥ 1,4 für die Zahnwurzelfestigkeit. Diese Mindestwerte gelten für normale Betriebsbedingungen ohne erhöhte Stoßbelastung.

Einfluss der Oberflächenrauheit bei Presssitzen

Ein oft unterschätzter Faktor ist die Oberflächenrauheit der Fügepartner. Beim Fügen eines Presssitzes glätten sich die Rauheitsspitzen teilweise ab. Dieser Übermaßverlust schwächt die Fugenpressung und damit die übertragbare Kraft. Die Korrektur erfolgt nach der Formel ΔS ≈ 0,8 × (Rz,Welle + Rz,Nabe). Rauheitskorrekturen bei Presssitzen minimieren Übermaßverluste und sichern die Kraftübertragung. Wer diesen Schritt weglässt, rechnet mit einem Übermaß, das in der Realität nicht vollständig wirksam ist.

Dynamische Lasten und Stoßfaktoren

Lasttyp	Betriebsfaktor	Anwendungsbeispiel
Gleichförmige Last	1,0	Förderbänder, Pumpen
Mäßige Stöße	1,25–1,50	Werkzeugmaschinen, Mischer
Starke Stöße	1,75–2,00	Pressen, Brecher, Anlaufvorgänge

Stoßlasten übersteigen das Nennmoment kurzfristig erheblich. Dimensionierung mit 30–50 % Sicherheitsmarge für dynamische Stoßlasten ist deshalb Stand der Technik. Wer nur das Nennmoment ansetzt, unterschätzt die tatsächliche Beanspruchung systematisch.

1. Nennmoment aus Antriebsleistung und Drehzahl berechnen: M = P / ω
2. Betriebsfaktor entsprechend der Lastcharakteristik wählen
3. Auslegungsmoment als Produkt aus Nennmoment und Betriebsfaktor festlegen
4. Verbindungselement nach Norm dimensionieren und Sicherheitsfaktoren prüfen
5. Oberflächenrauheit der Fügepartner korrigieren und Mindestübermaß verifizieren

Lebensdauer und Sicherheitsfaktoren sind unverzichtbare Kenngrößen in der Getriebeauslegung. Standardwirkungsgrade ohne Betriebsfaktoren können zur Unterdimensionierung führen, was in der Praxis zu vorzeitigem Bauteilversagen führt.

Welche Rolle spielen Versatz- und Fluchtungsfehler in der Drehmomentübertragung?

Versatz zwischen Antrieb und Abtrieb ist in der Praxis die Regel, nicht die Ausnahme. Thermische Ausdehnung, Fertigungstoleranzen und Montagefehler erzeugen Fluchtungsfehler, die ohne geeignete Ausgleichselemente zu erhöhter Lagerbelastung und verkürzter Lebensdauer führen.

Typische Versatztoleranzen im Maschinenbau liegen radial bei 0,1–1,0 mm, axial bei 0,2–2,0 mm und im Winkel bei 0,5–2,0°. Diese Werte klingen klein, haben aber erhebliche Auswirkungen auf die Lagerbelastung und die Schwingungsanregung im Antriebsstrang.

Auswirkungen von Fluchtungsfehlern:

• Erhöhte Radialkräfte auf Wellen und Lager, die die Lagerlebensdauer nach L10-Berechnung deutlich verkürzen
• Biegewechselbeanspruchung der Welle im Bereich der Kupplung, die bei Formschlussverbindungen besonders kritisch ist
• Schwingungsanregung im Antriebsstrang, die sich auf nachgelagerte Komponenten überträgt
• Erhöhter Verschleiß an Dichtungen und Kupplungselementen

Kupplungen gleichen Versatz aus, aber nur innerhalb ihrer Nennwerte. Biegsame Wellen bieten hier einen anderen Ansatz: Sie übertragen Drehmoment und Drehbewegung auch über größere Winkel und Abstände, ohne dass eine exakte Fluchtung erforderlich ist. Das ist besonders in beengten Einbausituationen oder bei schwer zugänglichen Antriebspunkten relevant, wie sie beim Entgraten, Schleifen oder Polieren in der Fertigung auftreten. Flexible Wellen in der Fertigung ermöglichen Drehmomentübertragung in engen Räumen, wo starre Antriebsstränge konstruktiv nicht realisierbar sind.

Schwingungsdämpfung ist ein weiterer Vorteil elastischer Ausgleichselemente. Elastomerkupplungen und biegsame Wellen reduzieren die Übertragung von Drehmomentstößen auf nachgelagerte Komponenten. Das schützt Getriebe, Lager und Werkzeugaufnahmen vor Überlastung.

Welche Anforderungen beeinflussen die Wahl der Übertragungslösung?

Die Wahl des Übertragungsprinzips hängt von der Anwendung ab. Kein Prinzip ist universell überlegen. Die entscheidenden Kriterien sind Lastprofil, Präzisionsanforderung, Bauraum und Wartungsaufwand.

Die mechanische Verbindung von Antriebskomponenten ist oft die neuralgische Stelle im Antriebsstrang. Reale Lastprofile einschließlich Anlaufstößen sind entscheidend für die richtige Komponentenauswahl, nicht bloße Nennwerte. Dieser Grundsatz gilt für jede Verbindungstechnik, von der einfachen Passfeder bis zur hochpräzisen Metallbalgkupplung.

Hochpräzise Anwendungen

Positioniersysteme in der Robotik und Werkzeugmaschinen erfordern spielfreie Verbindungen. Hochpräzise Positioniersysteme erfordern spielfreie Verbindungen mit einem Verdrehspiel unter 1 arcmin. Metallbalgkupplungen sind hier Standard, weil sie torsionssteif und gleichzeitig biegeweich sind.

Lastwechselintensive Antriebe

Bei häufigen Lastwechseln, wie in Pressen oder Mischern, ist die Dauerfestigkeit der Verbindung entscheidend. Formschlussverbindungen mit Kerbwirkung sind hier benachteiligt. Der Kompromiss zwischen Formschluss und Kraftschluss wird oft zugunsten der Dauerfestigkeit und der Fertigungstoleranzen neu bewertet. Presssitze oder Polygonprofile bieten in diesen Fällen eine bessere Lösung.

Profi-Tipp: Legen Sie das Lastprofil vor der Komponentenauswahl schriftlich fest. Anlaufmoment, Spitzenlast und Lastwechselzahl pro Stunde sind die drei Kenngrößen, die die Auslegung am stärksten beeinflussen. Wer diese Werte nicht kennt, rechnet zwangsläufig mit falschen Annahmen.

Anwendungsspezifische Auswahlkriterien:

• Robotik und Handhabungstechnik: spielfreie Verbindungen, geringe Massenträgheit, hohe Positioniergenauigkeit
• Werkzeugmaschinen: hohe Steifigkeit, Dämpfung von Schwingungen, Schutz der Spindellager
• Fertigungsprozesse wie Entgraten und Schleifen: Ausgleich von Fluchtungsfehlern, Übertragung auch bei Winkelversatz, Schutz des Antriebs vor Rückwirkungen
• Fördertechnik: gleichförmige Last, einfache Wartung, lange Standzeiten

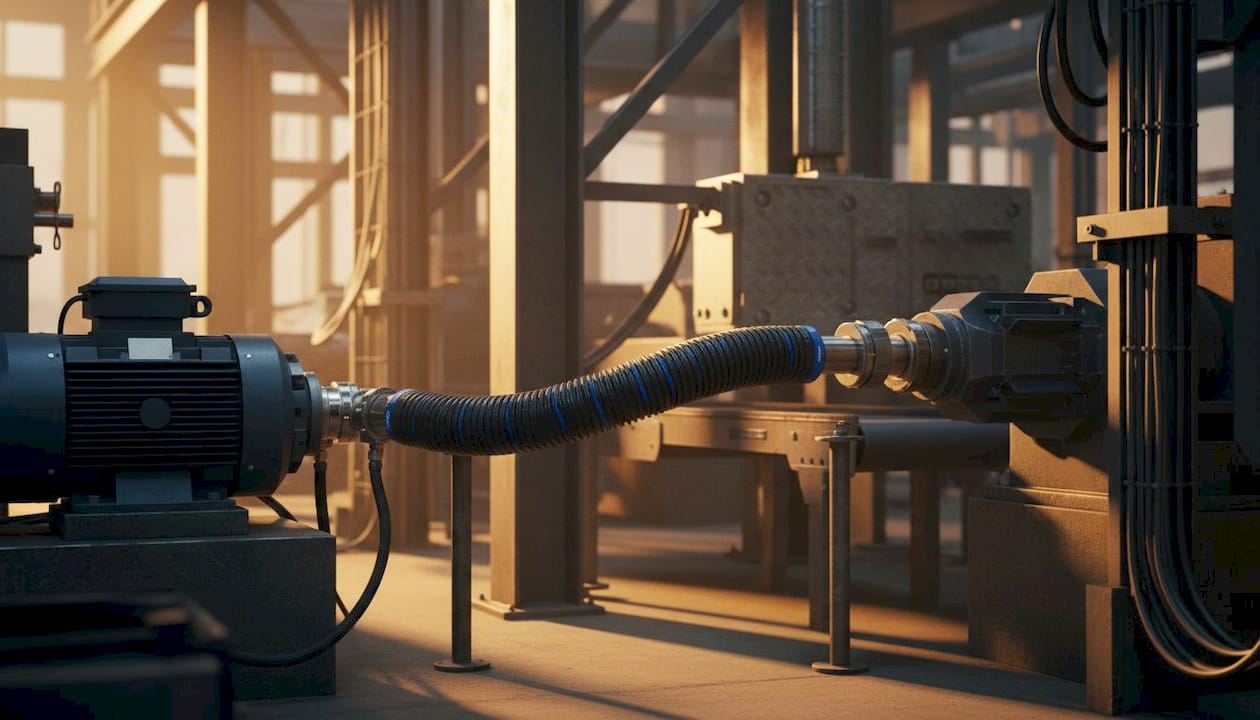

Biegsame Wellen decken einen spezifischen Bereich dieser Anforderungen ab. Sie übertragen Drehmoment zuverlässig bei gleichzeitigem Winkel- und Radialversatz, was sie für Entgrat-, Schleif- und Polieraufgaben in beengten Räumen besonders geeignet macht. Vorteile flexibler Antriebe für anspruchsvolle Prozesse liegen genau in dieser Kombination aus Flexibilität und zuverlässiger Kraftübertragung.

Wichtige Erkenntnisse

Drehmomentübertragung erfordert die Wahl des richtigen Wirkprinzips, eine normgerechte Auslegung mit realen Lastprofilen und die konsequente Berücksichtigung von Versatz und dynamischen Lasten.

Thema	Details
Wirkprinzipien	Formschluss und Kraftschluss unterscheiden sich in Kerbwirkung, Dauerfestigkeit und Fertigungsaufwand grundlegend.
Normgerechte Auslegung	DIN 7190, DIN 3990 und ISO 6336 definieren Sicherheitsfaktoren und Berechnungsverfahren für sichere Verbindungen.
Dynamische Lasten	Betriebsfaktoren von 1,25 bis 2,00 müssen das Nennmoment multiplizieren, um Stoßlasten abzudecken.
Versatzausgleich	Radiale, axiale und Winkelversätze belasten Lager und Wellen; biegsame Wellen gleichen diese konstruktiv aus.
Anwendungswahl	Lastprofil, Präzisionsanforderung und Bauraum bestimmen, welches Übertragungsprinzip geeignet ist.

Auslegung in der Praxis: Was Lehrbücher oft verschweigen

Uli hier. Nach vielen Jahren in der Antriebstechnik fällt mir immer wieder dasselbe Muster auf: Die Auslegung scheitert selten an der Formel, sondern am Lastprofil.

Ingenieure greifen zum Katalog, lesen das Nennmoment ab und wählen die passende Komponente. Was dabei fehlt, ist die Frage nach dem Anlaufmoment. Elektromotoren können beim Anlauf das Zwei- bis Dreifache des Nennmoments erzeugen. Wer das nicht einrechnet, hat eine Verbindung ausgelegt, die im Normalbetrieb funktioniert und beim ersten Kaltstart versagt.

Ein zweiter blinder Fleck ist die Materialwahl bei Presssitzen. Die Rauheitskorrektur nach ΔS ≈ 0,8 × (Rz,Welle + Rz,Nabe) steht in DIN 7190, wird aber in der Praxis oft übersprungen. Das Ergebnis ist ein Presssitz, der rechnerisch ausreichend ist, aber unter Last durchrutscht. Ich habe das mehrfach gesehen, und die Ursache war jedes Mal dieselbe: fehlende Rauheitskorrektur.

Bei biegsamen Wellen kommt ein weiterer Aspekt hinzu. Viele Konstrukteure unterschätzen, wie stark der Biegeradius das übertragbare Drehmoment beeinflusst. Biax-flexwellen gibt dazu klare Auslegungshinweise, aber die müssen auch gelesen werden. Eine biegsame Welle, die zu eng gebogen wird, verliert Wirkungsgrad und Lebensdauer.

Mein Rat: Legen Sie das Lastprofil schriftlich fest, bevor Sie eine Verbindung auswählen. Und prüfen Sie die Rauheitskorrektur bei jedem Presssitz. Diese zwei Schritte verhindern die häufigsten Fehler.

— Uli

Biegsame Wellen von Biax-flexwellen für anspruchsvolle Antriebsaufgaben

Biax-flexwellen entwickelt und fertigt biegsame Wellen für industrielle Anwendungen, bei denen starre Antriebsstränge konstruktiv nicht realisierbar sind. Die Wellen übertragen Drehmoment zuverlässig auch bei Winkelversatz und beengtem Bauraum, wie er beim Entgraten, Schleifen und Polieren typisch ist. Für Maschinenbauer und Fertigungsunternehmen bietet Biax-flexwellen Standardkomponenten sowie kundenspezifische Konfigurationen nach Drehmoment, Drehzahl und Kupplungsschnittstelle. Drehmomentübertragung mit biegsamen Wellen lässt sich damit auch in schwer zugänglichen Einbausituationen zuverlässig realisieren. Technische Anfragen zur Auslegung beantwortet das Team von Biax-flexwellen über das Kontaktformular.

FAQ

Was ist Drehmomentübertragung in der Mechanik?

Drehmomentübertragung bezeichnet die Übertragung eines drehenden Moments von einer Antriebsquelle auf ein Abtriebselement. Sie erfolgt durch Formschluss, also geometrisches Ineinandergreifen, oder durch Kraftschluss, also Haftreibung zwischen Fügepartnern.

Wie berechnet man das Drehmoment für die Auslegung?

Das Nennmoment ergibt sich aus M = P / ω, wobei P die Antriebsleistung in Watt und ω die Winkelgeschwindigkeit in rad/s ist. Für die Auslegung wird dieses Nennmoment mit einem Betriebsfaktor multipliziert, der Stoßlasten und Anlaufmomente abdeckt.

Was ist der Unterschied zwischen Formschluss und Kraftschluss?

Formschluss überträgt Drehmoment durch geometrisches Ineinandergreifen, ist spielfrei, erzeugt aber Kerbwirkung. Kraftschluss beruht auf Haftreibung, ist kerbfrei und schont die Dauerfestigkeit der Welle, erfordert aber enge Fertigungstoleranzen.

Welche Normen gelten für die Auslegung von Drehmomentverbindungen?

Für Presssitze gilt DIN 7190-1:2017, für Passfedern DIN 6892 und für Zahnräder DIN 3990 sowie ISO 6336. Diese Normen definieren Berechnungsverfahren, Sicherheitsfaktoren und Toleranzanforderungen für eine normgerechte Auslegung.

Wann ist eine biegsame Welle die richtige Wahl für die Drehmomentübertragung?

Eine biegsame Welle ist geeignet, wenn Drehmoment bei gleichzeitigem Winkel- oder Radialversatz übertragen werden muss oder der Bauraum eine starre Wellenführung nicht zulässt. Typische Anwendungen sind Entgrat-, Schleif- und Polieraufgaben in der Fertigung.
