Zeichnungsangaben für biegsame Wellen: Was die Zeichnung festlegt

26 Oktober 2026

Eine Zeichnung für eine biegsame Welle legt mehr fest als die Geometrie eines Drehteils. Neben Schriftfeld, Längen und Endanschlüssen gehören Betriebsdaten, Verlegeweg, Drehrichtung, Schutzschlauch und Prüfkriterien in die Zeichnung oder in die zugehörige Spezifikation. Fehlt eine dieser Angaben, lässt sich die Welle weder sicher auslegen noch eindeutig abnehmen. Der folgende Beitrag ordnet die erforderlichen Angaben nach ihrer Funktion und zeigt, wie sie für Anfrage, Fertigung und Prüfung eindeutig formuliert werden.

Biax-flexwellen

Flexwellen passend zur Zeichnung auslegen

BIAX Flexwellen unterstützt Maschinenbauer mit technischer Beratung und kundenspezifischen Konfigurationen für Drehmoment, Drehzahl und Anschlüsse.

Technische Anfrage stellen

Kurz gesagt

Eine biegsame Welle wird über zwei Dokumente beschrieben: die Zeichnung für Geometrie, Schnittstellen und Toleranzen, die Spezifikation für Betriebsdaten und Einbauzustand.
Längen brauchen definierte Bezugspunkte, Antriebs- und Abtriebsseite müssen eindeutig gekennzeichnet sein.
Drehmoment, Drehzahl und Drehrichtung sind auslegungsrelevant, weil der Aufbau der Wellenseele auf die Lastrichtung abgestimmt wird.
Verlegeweg und kleinster Biegeradius im Einbau gehören als Einbauskizze zur Anfrage, nicht nur als Hinweis im Text.
Prüf- und Abnahmekriterien sind nur mit festgelegtem Prüfzustand (gestreckt oder verlegt) eindeutig.

Inhaltsverzeichnis

Zeichnung und Spezifikation: zwei Dokumente, eine Sachnummer
Schriftfeld und Grundangaben
Längen und Bezugspunkte
Verlegeweg, Biegeradius und Einbauraum
Endanschlüsse und Kupplungsschnittstellen
Betriebsdaten: Drehmoment, Drehzahl, Drehrichtung
Wellenseele, Schutzschlauch und Werkstoffe
Toleranzen, Normen und Prüfkriterien
Checkliste für eine vollständige Anfrage
Typische Lücken in Zeichnungen für Flexwellen
Aus der Praxis: Was eine Zeichnung für uns auslegbar macht
Biegsame Wellen nach Zeichnung und Spezifikation
Häufige Fragen
Quellen

Zeichnung und Spezifikation: zwei Dokumente, eine Sachnummer

Bei einer starren Welle definiert die Geometrie weitgehend die Funktion. Durchmesser, Passungen und Lagersitze bestimmen, ob das Bauteil im Betrieb funktioniert. Bei einer biegsamen Welle ist das anders: Das übertragbare Drehmoment, die Lebensdauer und das Laufverhalten hängen vom Einbauzustand ab, also vom Biegeradius, von der Art der Verlegung und vom Lastkollektiv. Diese Größen lassen sich nur begrenzt in Maßen und Toleranzen ausdrücken.

In der Praxis bewährt sich deshalb eine Aufteilung:

Zeichnung: Baugruppe mit Wellenseele, Endstücken, Schutzschlauch und Schlauchanschlüssen, Maße, Toleranzen, Werkstoffe, Oberflächen, Verbindungsart der Endstücke.
Anforderungsspezifikation oder Datenblatt: Drehmoment, Drehzahl, Drehrichtung, Betriebsart, Verlegeweg, Umgebungsbedingungen, Prüf- und Abnahmekriterien.

Beide Dokumente tragen dieselbe Sachnummer und denselben Änderungsstand. Auf der Zeichnung verweist ein Eintrag im Schriftfeld oder ein Textfeld auf die Spezifikation. So bleibt nachvollziehbar, welche Betriebsdaten der Auslegung zugrunde liegen, wenn sich später Geometrie oder Last ändern. Wie die Betriebsdaten in die Dimensionierung einfließen, beschreibt die Anleitung Flexwellen Schritt für Schritt auslegen.

Schriftfeld und Grundangaben

Das Schriftfeld folgt den üblichen Regeln des technischen Zeichnens. Es enthält Titel, Sachnummer und Änderungsindex, bei Einzelteilzeichnungen zusätzlich Werkstoff, Form- und Lagetoleranzen sowie Gewicht. Für eine biegsame Welle sind darüber hinaus folgende Grundangaben sinnvoll:

Präzise Benennung: zum Beispiel „Biegsame Welle, veredelt, mit Schutzschlauch“ statt „Flexwelle“. Die Benennung zeigt sofort, ob eine Meterware, eine anschlussfertige Welle oder eine komplette Antriebseinheit gemeint ist.
Zeichnungsart: Baugruppenzeichnung mit Stückliste, wenn Wellenseele, Endstücke und Schutzschlauch als Einheit geliefert werden. Einzelteilzeichnungen für Sonderendstücke, die auf Kundenseite konstruiert werden.
Allgemeintoleranz: Verweis auf die gültige Allgemeintoleranznorm mit Toleranzklasse, damit nicht tolerierte Maße der Endstücke eindeutig sind.
Projektionsmethode und Maßstab: bei langen Wellen oft mit unterbrochener Darstellung. Die Gesamtlänge wird dann trotzdem als Maß eingetragen, nicht aus der Darstellung abgeleitet.
Verweis auf die Spezifikation: Dokumentnummer und Stand.

Längen und Bezugspunkte

Die häufigste Ursache für Rückfragen ist eine Längenangabe ohne eindeutigen Bezug. Bei einer biegsamen Welle existieren mehrere Längen, die sich nicht gegenseitig ersetzen:

Gesamtlänge der Welle: von Stirnfläche zu Stirnfläche der Endstücke.
Länge der Wellenseele: relevant, wenn Meterware zugeschnitten und kundenseitig konfektioniert wird.
Länge des Schutzschlauchs: einschließlich oder ausschließlich der Schlauchanschlüsse, das ist ausdrücklich anzugeben.
Freie Wellenenden: Überstand der Endstücke über den Schlauchanschluss hinaus, also die Länge, die in Kupplung oder Werkzeugaufnahme eintaucht.

Beim Biegen bewegt sich die Wellenseele im Schutzschlauch. Je nach Verlauf verändert sich die Lage der Seele relativ zum Schlauch. Die Zeichnung sollte deshalb festlegen, ob und wie viel axiales Spiel zulässig ist und ob die Welle axial im Schlauch fixiert wird. Diese Angabe beeinflusst unmittelbar die Konstruktion der Lagerung an den Enden.

Für alle Längenmaße gilt: Antriebsseite und Abtriebsseite werden eindeutig gekennzeichnet, zum Beispiel als „A-Seite (Antrieb)“ und „B-Seite (Abtrieb)“. Diese Kennzeichnung wird in Zeichnung, Spezifikation und Prüfanweisung identisch verwendet. Sie ist zugleich die Grundlage für die Angabe der Drehrichtung.

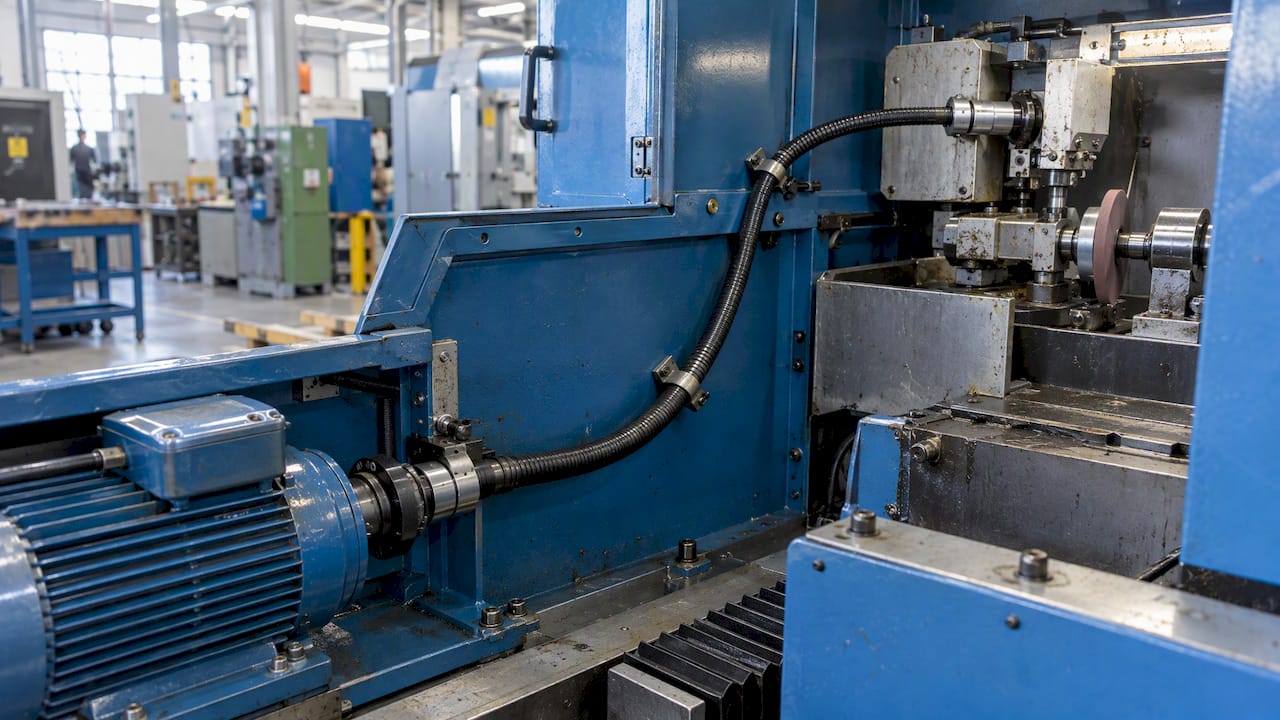

Verlegeweg, Biegeradius und Einbauraum

Der Verlegeweg ist für die Auslegung so wichtig wie das Drehmoment. Eine Wellenzeichnung zeigt die Welle meist gestreckt. Im Einbau läuft sie jedoch in Bögen, häufig räumlich über mehrere Ebenen. Ohne Angaben zum Verlauf lässt sich weder die Belastung der Wellenseele noch die erforderliche Baugröße bestimmen.

Eine Einbauskizze oder ein CAD-Ausschnitt des Einbauraums enthält idealerweise:

Lage von Antrieb und Abtrieb im Raum mit Koordinaten oder Bezugsmaßen.
Kleinsten Biegeradius im Einbau und dessen Position entlang der Welle.
Anzahl der Bögen und Ebenen des Verlaufs.
Befestigungspunkte und Schellen am Schutzschlauch.
Störkonturen und Mindestabstände.
Art der Verlegung: statisch fest verlegt, gelegentlich bewegt oder dauerhaft dynamisch, etwa bei handgeführten Entgratwerkzeugen oder bei Anwendungen an bewegten Achsen.

Der minimale Biegeradius begrenzt die zulässige Krümmung. Je näher der Einbauradius an diesem Grenzwert liegt, desto stärker sinkt die übertragbare Leistung. Deshalb ist der tatsächliche Einbauradius anzugeben und nicht nur der Hinweis „Biegeradius beachten“. Hintergründe zu Grenzwert und Praxis enthalten die Beiträge zum minimalen Biegeradius biegsamer Wellen und zur Biegebelastung der Flexwelle.

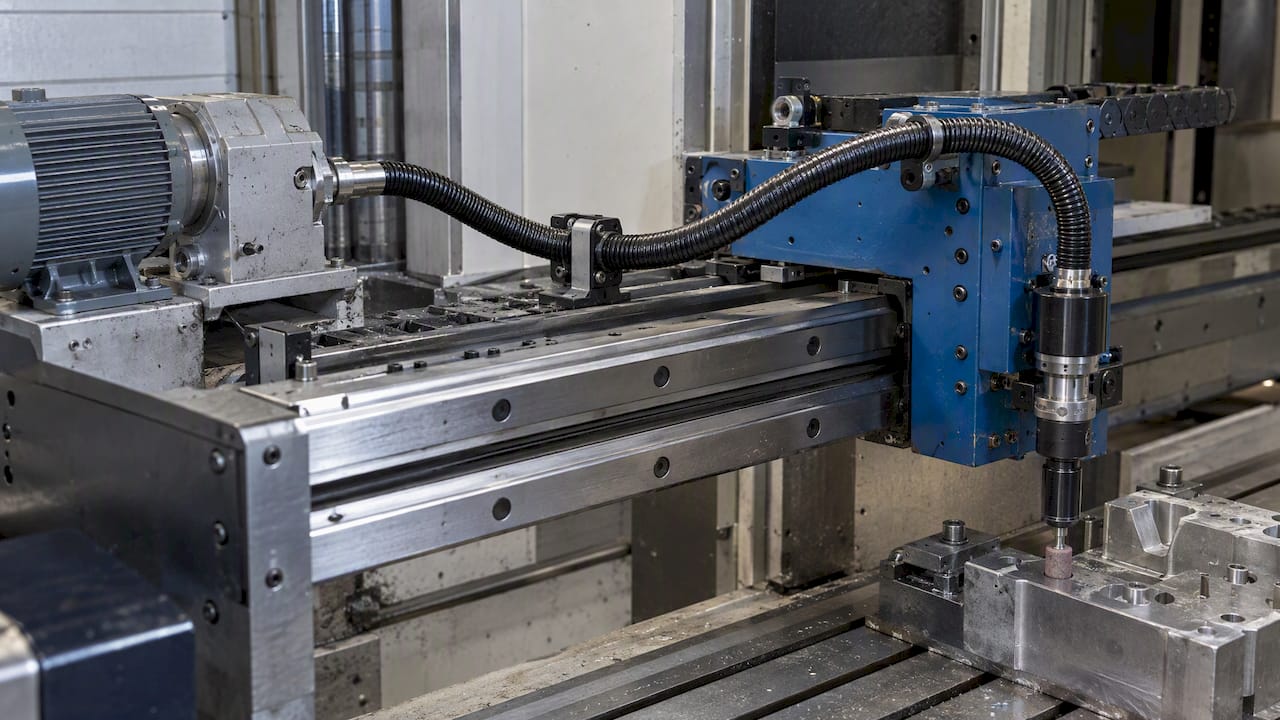

Wenn der Verlauf im Betrieb wechselt, etwa durch eine Verfahrbewegung, werden beide Endlagen angegeben. Die Auslegung erfolgt dann auf den ungünstigsten Zustand.

Endanschlüsse und Kupplungsschnittstellen

Die Endanschlüsse verbinden die biegsame Welle mit Antrieb und Abtrieb. Sie sind die Stellen, an denen Zeichnungsangaben am genauesten sein müssen, weil hier Passungen, Formschluss und Montage zusammentreffen. Für jede Seite wird die Schnittstelle vollständig bemaßt, auch wenn das Gegenstück ein Normteil ist.

Schnittstelle	Erforderliche Zeichnungsangaben
Vierkant oder Mehrkant	Schlüsselweite mit Toleranz, Eintauchlänge, Fasen, Lage zum Schlauchanschluss
Zylindrischer Zapfen mit Passfeder	Durchmesser mit Passung, Passfedernut nach Norm, Zapfenlänge, Rundlauf zur Wellenachse
Zapfen für Spannzange oder Werkzeugaufnahme	Durchmesser mit Toleranz, Spannlänge, Oberflächenangabe, Rundlauf
Gewindeanschluss	Gewindebezeichnung, Gewindelänge, Drehrichtung des Gewindes in Bezug zur Wellendrehrichtung
Schlauchanschluss oder Flansch	Anschlussgewinde oder Lochbild, Dichtfläche, Befestigungsart am Gehäuse
Verbindung Endstück und Wellenseele	Verbindungsart (verpresst, verschweißt, verlötet), Länge der Verbindungszone, Prüfanforderung

Beim Gewindeanschluss ist eine Angabe besonders wichtig: Das Gewinde darf sich unter dem Betriebsdrehmoment nicht lösen. Die Gewinderichtung wird daher auf die Drehrichtung abgestimmt oder zusätzlich gesichert. Auf der Antriebsseite richtet sich die Schnittstelle nach dem Motor, auf der Abtriebsseite nach Werkzeug oder Mechanik. Auswahlkriterien beschreiben die Beiträge zu Endanschlüssen für biegsame Wellen, zur Kupplungsauswahl und zum Motoranschluss.

Betriebsdaten: Drehmoment, Drehzahl, Drehrichtung

Betriebsdaten stehen in der Regel in der Spezifikation, nicht in der Zeichnung. Sie werden mit Einheit, Bezugsgröße und Betriebszustand angegeben. Eine Zahl ohne Zusatz, etwa „5 Nm“, lässt offen, ob Nennmoment, Spitzenmoment oder Anlaufmoment gemeint ist.

Drehmoment

Nenndrehmoment im Dauerbetrieb.
Spitzendrehmoment mit Dauer und Häufigkeit, zum Beispiel beim Anlauf oder beim Blockieren eines Werkzeugs.
Lastart: gleichmäßig, stoßartig oder wechselnd.
Bei Betätigungswellen zusätzlich: zulässiger Verdrehwinkel oder geforderte Winkelgenauigkeit zwischen Antrieb und Abtrieb.

Drehzahl

Betriebsdrehzahlbereich und Maximaldrehzahl.
Betriebsart: Dauerbetrieb, Aussetzbetrieb oder Kurzzeitbetrieb mit Einschaltdauer.
Bei schnelllaufenden Werkzeugwellen für Schleif- und Polieranwendungen: Angaben zur Unwucht des Werkzeugs und zu zulässigen Schwingungen am Handstück.

Drehrichtung

Die Drehrichtung gehört zu den Angaben, die am häufigsten fehlen und die größte Auswirkung haben. Die Wellenseele einer biegsamen Welle besteht aus mehreren gewickelten Drahtlagen. Die Wickelrichtung der äußeren Lage wird so gewählt, dass sich die Lagen unter Last zusammenziehen und nicht aufweiten. Eine Welle für Rechtslauf ist daher nicht ohne Weiteres für Linkslauf geeignet.

Die Angabe erfolgt eindeutig mit Blickrichtung, zum Beispiel: „Rechtslauf, Blick auf die A-Seite (Antrieb)“. Bei reversierendem Betrieb wird das ausdrücklich angegeben, zusammen mit dem Drehmoment je Drehrichtung. Eine reversierende Anwendung erfordert einen darauf abgestimmten Aufbau der Wellenseele.

Umgebungsbedingungen

Temperaturbereich im Betrieb und bei Stillstand.
Medien: Kühlschmierstoff, Öl, Fett, Reinigungsmittel, Wasser, Späne und Schleifstaub.
Besondere Anforderungen, etwa Einsatz in Reinräumen oder in Bereichen mit Sauberkeitsvorgaben.

Eine Übersicht der Kernanforderungen und typischer Auswahlfehler enthält der Beitrag Technische Anforderungen an Flexwellen.

Wellenseele, Schutzschlauch und Werkstoffe

Bei der Wellenseele ist eine funktionale Beschreibung meist zielführender als eine konstruktive Vorgabe. Durchmesser, Lagenanzahl und Drahtstärke ergeben sich aus Drehmoment, Drehzahl, Biegeradius und Drehrichtung. Werden diese Größen vorgegeben, ohne dass die Betriebsdaten bekannt sind, entsteht ein Widerspruch zwischen Zeichnung und Funktion. Sinnvoll ist daher eine Formulierung wie „Wellenseele nach Auslegung Hersteller, Betriebsdaten gemäß Spezifikation“, ergänzt um einen maximal zulässigen Außendurchmesser, falls der Bauraum begrenzt ist.

Für den Schutzschlauch werden festgelegt:

Außendurchmesser und gegebenenfalls maximaler Bauraumdurchmesser.
Ausführung: Metallschlauch, ummantelter Metallschlauch oder Kunststoffschlauch.
Beständigkeit gegen die in der Spezifikation genannten Medien.
Anforderungen an Abriebfestigkeit, etwa bei Kontakt mit Kanten oder Spänen.
Schmierung der Wellenseele: Erstbefettung, Nachschmierbarkeit und gegebenenfalls zulässige Schmierstoffe, wenn Verträglichkeit mit Prozessmedien gefordert ist.

Für die Endstücke gelten die üblichen Werkstoffangaben mit Werkstoffbezeichnung und gegebenenfalls Wärmebehandlung oder Oberflächenschutz. Wird eine Korrosionsbeständigkeit gefordert, steht diese als Anforderung in der Spezifikation, damit Werkstoff und Oberfläche darauf abgestimmt werden können.

Toleranzen, Normen und Prüfkriterien

Normen für die Zeichnung

Für technische Zeichnungen sind unter anderem DIN EN ISO 128, DIN ISO 2768-1 und DIN EN ISO 22081 maßgeblich. Bei Normverweisen gilt: Anzuwenden ist die jeweils gültige Fassung. Wird eine bestimmte Ausgabe verlangt, steht das Ausgabedatum auf der Zeichnung.

Toleranzen sinnvoll verteilen

Toleranzen gehören dort hin, wo sie Funktion sichern. Bei einer biegsamen Welle sind das vor allem:

Passflächen und Formschlussgeometrie der Endstücke.
Rundlauf der Endstücke zur Achse, besonders bei schnelllaufenden Werkzeugwellen.
Gesamtlänge mit funktionsgerechter Toleranz. Eine enge Längentoleranz ist nur dann sinnvoll, wenn die Einbausituation sie erfordert, zum Beispiel bei axial fest eingespannten Wellen.

Für die Wellenseele selbst sind klassische Form- und Lagetoleranzen wenig aussagekräftig, da sie ein flexibles Bauteil ist. Hier ersetzen Funktionsanforderungen und Prüfkriterien die geometrische Tolerierung.

Prüf- und Abnahmekriterien

Eine Maßangabe ist erst dann eindeutig beurteilbar, wenn Prüfweise, Messmethode und Bauteilzustand feststehen. Für biegsame Wellen bedeutet das:

Prüfzustand: Längen werden im gestreckten Zustand gemessen. Dies wird auf der Zeichnung vermerkt.
Funktionsprüfung: Prüfdrehmoment, Prüfdrehzahl, Drehrichtung und Prüfverlauf (gestreckt oder mit definiertem Radius) werden in der Spezifikation festgelegt.
Verbindungsprüfung: Anforderung an die Festigkeit der Verbindung zwischen Endstück und Wellenseele.
Sichtprüfung: Zustand des Schutzschlauchs, Sitz der Schlauchanschlüsse, Befettung.
Dokumentation: gewünschte Prüfnachweise und Kennzeichnung der Teile, etwa mit Sachnummer und Charge.

Checkliste für eine vollständige Anfrage

Zeichnung mit Schriftfeld, Sachnummer, Änderungsindex und Verweis auf die Spezifikation.
Gesamtlänge mit Bezugspunkten, Schlauchlänge, freie Wellenenden, axiales Spiel.
Kennzeichnung von A-Seite (Antrieb) und B-Seite (Abtrieb).
Vollständig bemaßte Endanschlüsse beider Seiten mit Toleranzen.
Einbauskizze mit Verlauf, kleinstem Einbauradius, Befestigungspunkten und Art der Verlegung.
Nenn- und Spitzendrehmoment, Lastart, Drehzahlbereich, Betriebsart.
Drehrichtung mit Blickrichtung, Angabe zu reversierendem Betrieb.
Umgebungsbedingungen: Temperatur, Medien, Verschmutzung.
Anforderungen an Schutzschlauch, Schmierung und Werkstoffe.
Prüf- und Abnahmekriterien mit Prüfzustand, Stückzahl und gewünschter Dokumentation.

Typische Lücken in Zeichnungen für Flexwellen

Drehrichtung fehlt: Die Welle wird gefertigt, läuft im Einbau aber gegen die Wickelrichtung.
Länge ohne Bezug: Unklar bleibt, ob Schlauchanschlüsse oder freie Enden enthalten sind.
Nur Nenndrehmoment angegeben: Spitzen beim Anlauf oder Blockieren bleiben unberücksichtigt.
Biegeradius nur als Hinweis: Der tatsächliche Einbauradius ist nicht bemaßt.
Wellenseele konstruktiv vorgegeben: Durchmesser und Aufbau stehen fest, die Betriebsdaten passen nicht dazu.
Abnahme ohne Prüfzustand: Messergebnisse sind zwischen Lieferant und Kunde nicht vergleichbar.

Für Montage und Inbetriebnahme nach der Lieferung beschreibt der Leitfaden zum Flexwellenmontage-Workflow die Schritte von der Vorbereitung bis zur Verifikation.

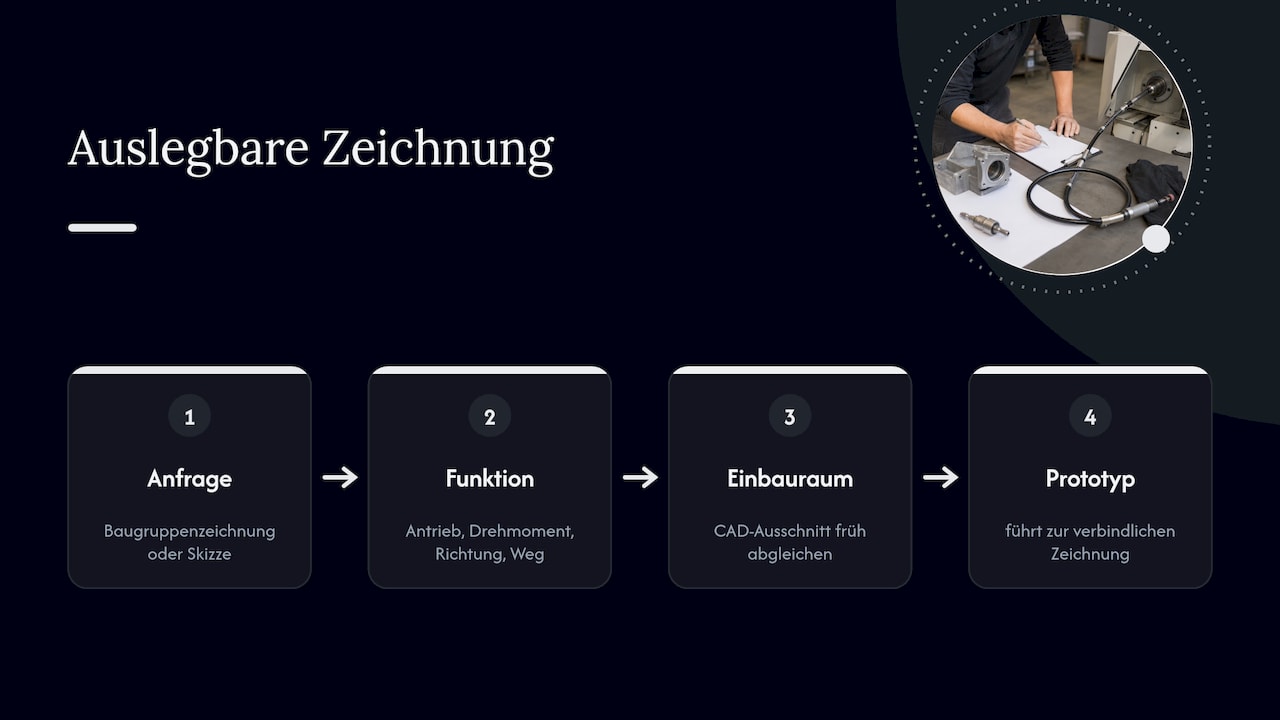

Aus der Praxis: Was eine Zeichnung für uns auslegbar macht

Anfragen erreichen uns in sehr unterschiedlicher Reife. Manche bestehen aus einer vollständigen Baugruppenzeichnung mit Spezifikation, andere aus einer Skizze mit Länge und Wellendurchmesser. Beides ist ein brauchbarer Ausgangspunkt. Entscheidend ist aus unserer Sicht nicht die Form, sondern ob die Funktion erkennbar ist: Was wird angetrieben, mit welchem Drehmoment, in welche Richtung und auf welchem Weg.

Wir empfehlen, die Wellenseele nicht vorzeichnen zu wollen, sondern die Randbedingungen zu beschreiben. Die Auslegung der Seele aus Drehmoment, Drehzahl, Biegeradius und Drehrichtung ist Kern unserer Engineering-Arbeit. Eine vorgegebene Seele, die nicht zu den Betriebsdaten passt, erzeugt Rückfragen und verlängert die Angebotsphase.

Bei Sonderlösungen bewährt sich ein früher Abgleich der Einbausituation. Ein CAD-Ausschnitt des Bauraums klärt oft mehr als mehrere Seiten Text. Aus einem Prototyp entsteht anschließend die verbindliche Zeichnung, die beide Seiten für Serie und Abnahme verwenden.

— Uli

Biegsame Wellen nach Zeichnung und Spezifikation

BIAX Flexwellen fertigt biegsame Wellen als Meterware, als veredelte, anschlussfertige Wellen, als Betätigungswellen sowie als Antriebs- und Werkzeugwellen bis 50.000 U/min. Für Anwendungen mit besonderen Anforderungen an Drehmoment, Drehzahl, Schnittstellen oder Bauraum entstehen Sonderlösungen und Prototypen mit technischer Beratung und Engineering. Standardausführungen mit Endstücken und Schutzschlauch zeigt die Seite Veredelte biegsame Wellen.

Häufige Fragen

Gehören Drehmoment und Drehzahl auf die Zeichnung?

Üblich ist eine separate Spezifikation oder ein Datenblatt, auf das die Zeichnung verweist. Kleine Datensätze können auch in einem Textfeld auf der Zeichnung stehen. Wichtig ist, dass Nenn- und Spitzenwerte mit Betriebszustand angegeben werden und beide Dokumente denselben Änderungsstand tragen.

Wie wird die Drehrichtung einer biegsamen Welle eindeutig angegeben?

Mit Drehsinn und Blickrichtung, zum Beispiel „Rechtslauf, Blick auf die A-Seite (Antrieb)“. Voraussetzung ist eine eindeutige Kennzeichnung von Antriebs- und Abtriebsseite in allen Dokumenten. Reversierender Betrieb wird ausdrücklich genannt.

Muss der Durchmesser der Wellenseele vorgegeben werden?

In der Regel nicht. Der Durchmesser ergibt sich aus der Auslegung nach Drehmoment, Drehzahl, Biegeradius und Drehrichtung. Ist der Bauraum begrenzt, wird ein maximal zulässiger Außendurchmesser von Welle oder Schutzschlauch angegeben.

Welche Unterlagen sind für eine technische Anfrage sinnvoll?

Eine Zeichnung oder Skizze mit Längen und Endanschlüssen, die Betriebsdaten sowie eine Einbauskizze mit Verlauf und kleinstem Biegeradius. Angaben zu Medien, Temperatur, Stückzahl und Prüfanforderungen ergänzen die Anfrage. Für die Abstimmung des konkreten Projekts steht der Kontakt zu BIAX Flexwellen zur Verfügung.
