DIN für biegsame Wellen: Normen, Kenngrößen und Auslegung

16 September 2026

Für biegsame Wellen existiert keine einzelne, allumfassende DIN‑Norm, sondern ein Geflecht anwendungsbezogener Dokumente. Relevant ist vor allem die DIN SPEC 1639 E:2019-09 für Bahnanwendungen, ergänzt durch DIN‑Anschlussmaße und herstellerseitige Datenblätter. Für die Konstruktion zählen drei Angaben sofort: Anschlussform, maximales Drehmoment mit zugehöriger Nenndrehzahl, minimaler Biegeradius. Fordern Sie beim Lieferanten die genaue Normversion, das technische Datenblatt und, wo verfügbar, ein Prüfzeugnis an, bevor Sie eine Welle in die Stückliste übernehmen.

Kurz gesagt:

Für biegsame Wellen existiert keine einheitliche DIN‑Norm; die DIN SPEC 1639 E:2019-09 gilt vor allem für Bahnanwendungen, während andere Normen und Herstellerdatenblätter ergänzend herangezogen werden.

Bei der Konstruktion müssen Anschlussform, Drehmoment bei Nenndrehzahl und minimaler Biegeradius genau bestimmt werden, inklusive der entsprechenden Normversion und Prüfzeugnissen.

Die Abstimmung von Drehmoment, Drehzahl und Biegeradius ist essenziell, da diese Größen im Zusammenspiel die Belastbarkeit und Lebensdauer der Wellenseele maßgeblich beeinflussen.

DIN‑Normen für Anschlüsse, wie Innengewinde oder Quadratflansch, sollten anhand der konkreten Maße im Datenblatt geprüft werden, um Passgenauigkeit sicherzustellen.

Bei spezifischen Anforderungen, etwa ungewöhnlichen Biegeradien oder extremen Einsatzbedingungen, sind individuelle, auf die Bedürfnisse angepasste Angebote und technische Beratung ratsam.

Biax-flexwellen

Biegsame Wellen passend auslegen

BIAX unterstützt Maschinenbauer und industrielle Hersteller bei Drehmoment, Drehzahl, Anschlussform und individuellen Wellenkonfigurationen.

Technische Anfrage stellen

Inhaltsverzeichnis

Normenüberblick: Welche DIN‑Dokumente betreffen biegsame Wellen?
Wie bestimmen Drehmoment, Drehzahl und Biegeradius die Auslegung?
Welche Anschlussformen sind DIN‑gerecht?
Wie werden Schutzschlauch, Führung und Montage ausgelegt?
Was gehört in einen Minimal‑Spec‑Block für die Ausschreibung?
Wie sehen typische Einbausituationen in der Praxis aus?
Wie unterstützt BIAX bei der DIN‑gerechten Auslegung?
Was sollten Konstruktion und Einkauf jetzt tun?
Warum Normtreue allein nicht reicht
BIAX als technischer Partner für Ihre Wellenauslegung
Quellen
FAQ

Normenüberblick: Welche DIN‑Dokumente betreffen biegsame Wellen?

Eine einzige, produktübergreifende DIN‑Norm für biegsame Wellen gibt es nicht. Stattdessen greifen mehrere Regelwerke je nach Einsatzgebiet, und genau das sorgt in der Praxis für Verwirrung bei Einkäufern, die nach „der“ Norm suchen.

Die DIN SPEC 1639 E:2019-09 ist das derzeit greifbarste normative Dokument mit direktem Bezug zu biegsamen Wellen. Sie beschreibt konstruktive Anforderungen für Bahnanwendungen und legt Maß‑ und Festigkeitsanforderungen fest. Wer eine Welle für ein Schienenfahrzeug oder ein bahnnahes Aggregat spezifiziert, kommt an diesem Dokument kaum vorbei. Für klassische industrielle Werkzeugwellen, etwa in der Entgrat‑ oder Poliertechnik, ist die DIN SPEC dagegen nicht der zentrale Bezugspunkt. Hier zählen eher die Anschlussnormen und die technischen Datenblätter der Hersteller, denn eine DIN SPEC ist ohnehin kein vollwertiger Normstatus, sondern eine Vornorm mit eingeschränktem Konsens.

Für die praktische Konstruktion sind folgende Dokumentgruppen relevant:

DIN SPEC 1639 E:2019-09 für Bahnanwendungen mit definiertem Anwendungsbereich und Prüfanforderungen.
DIN‑Maßnormen für Anschlussgeometrien, etwa Innengewinde und Quadratantriebe, die in Herstellerkatalogen unter Bezeichnungen wie DIN 10 oder DIN 14 auftauchen.
Allgemeine DIN/EN‑Vorgaben zur Welle‑Nabe‑Verbindung, sofern die biegsame Welle in ein normiertes Kupplungssystem eingebunden wird.
Werksnormen und technische Lieferbedingungen der Hersteller, die häufig strenger sind als die zugrunde liegende DIN.

Bei älteren Maschinen, besonders aus dem ehemaligen Ostblock‑Maschinenbau, taucht gelegentlich noch die TGL‑Normung auf. Die TGL 16253 zu biegsamen Wellen für Messgeräte legt spezielle Anschluss‑ und Messgeräteanforderungen fest, die bis heute in Bestandsanlagen relevant sein können. Wer eine Ersatzwelle für ein Gerät aus dieser Ära beschafft, sollte prüfen, ob die ursprüngliche Anschlussgeometrie einer TGL‑Vorgabe folgt, denn sonst passt die neue Welle mechanisch nicht.

Ein Wort zur Normversion: DIN‑Dokumente werden zurückgezogen, überarbeitet oder durch DIN SPECs ersetzt. Prüfen Sie vor jeder Bestellung, ob die im Angebot genannte Norm noch aktuell ist oder bereits durch eine neuere Fassung abgelöst wurde. Ein Lieferant, der sich auf eine zurückgezogene Norm bezieht, liefert im Zweifel nach veralteten Toleranzen.

Wie bestimmen Drehmoment, Drehzahl und Biegeradius die Auslegung?

Drehmoment, Betriebsdrehzahl und minimaler Biegeradius stehen bei einer biegsamen Welle in einem technischen Zusammenhang, den kein Datenblatt umgehen kann. Wer eine dieser Größen isoliert betrachtet, konstruiert am Bedarf vorbei.

Die Wellenseele, also der innere gedrallte Drahtkern, übernimmt die eigentliche Drehmomentübertragung. Ihr Aufbau, insbesondere die Anzahl der Drahtlagen und deren Wickelrichtung, bestimmt gleichzeitig die zulässige Verdrehsteifigkeit und die Flexibilität bei Krümmung. Eine Wellenseele, die für hohe Drehmomente ausgelegt ist, verträgt in der Regel einen größeren minimalen Biegeradius als eine dünne, hochdrehende Variante. Das ist kein Zufall, sondern eine unmittelbare Folge der Drahtquerschnitte, die für höheres Drehmoment nötig sind, und die bei engerer Krümmung stärker auf Biegewechsel belastet werden.

Profi-Tipp: Verlangen Sie im Datenblatt nicht nur einen einzelnen Wert für den minimalen Biegeradius, sondern die Angabe, bei welchem Drehmoment und welcher Drehzahl dieser Radius gilt. Ein Radius ohne Betriebsbedingung ist für die Konstruktion praktisch wertlos.

Für die technische Prüfung im Pflichtenheft gehören folgende Werte in jedes Angebot:

Maximal zulässiges Drehmoment bei definierter Nenndrehzahl, nicht als isolierter Spitzenwert.
Minimaler Biegeradius unter Betriebslast, nicht nur im unbelasteten Zustand.
Zulässige Dauerdrehzahl im Vergleich zur kurzfristig zulässigen Spitzendrehzahl.
Werkstoffangabe der Wellenseele und, falls vorhanden, Angaben zur Wärmebehandlung.

Schnell drehende Wellen mit kleinerem Durchmesser erfordern grundsätzlich einen anderen Schutzschlauch‑Aufbau als langsam drehende Wellen mit hohem Drehmoment, weil die Reibungswärme im Schlauch bei hoher Drehzahl deutlich stärker ansteigt. In der Herstellerliteratur wird als Richtwert genannt, dass eine Führung des Schutzschlauchs ab einem Bauraumverhältnis von etwa 20 bis 30 mal dem Wellendurchmesser sinnvoll wird, wobei dieser Wert als Orientierung und nicht als starre Vorgabe zu verstehen ist. Ab einem gewissen Verhältnis steigt das Risiko von Schwingungen und ungleichmäßigem Lauf spürbar, insbesondere bei Anwendungen mit wechselnder Last wie dem Entgraten.

Für die Konstruktionsfreigabe sollten Sie zusätzlich Mess- und Prüfwerte verlangen, die über die reinen Katalogangaben hinausgehen: Prüfprotokolle zur Torsionssteifigkeit, Angaben zur Lebensdauer bei zyklischer Biegebelastung sowie, wo relevant, ein Nachweis der Konformität zur DIN SPEC 1639 E:2019-09. Ohne diese Angaben bleibt die Auslegung eine Annahme, keine belastbare Berechnung.

Welche Anschlussformen sind DIN‑gerecht?

Die Anschlussgeometrie entscheidet, ob eine biegsame Welle überhaupt in die vorhandene Maschinenschnittstelle passt, und sie ist der häufigste Grund für Rückfragen bei der Bestellung.

In der Praxis finden sich vier wiederkehrende Anschlussarten:

Innengewinde‑Anschlüsse, oft nach DIN‑Bezeichnungen wie DIN 10 oder DIN 14 katalogisiert, üblich bei Werkzeugaufnahmen für Handstücke im Entgrat‑ und Polierbereich.
Quadratflansch‑Anschlüsse, die eine formschlüssige, verdrehsichere Kraftübertragung ermöglichen und häufig bei stationären Antrieben eingesetzt werden.
Keilprofil‑Anschlüsse, die bei höheren Drehmomenten eine größere Kontaktfläche und damit geringeren Flächendruck bieten.
Schnellkupplungen, die einen werkzeuglosen Wechsel der Welle erlauben und vor allem bei häufigem Werkzeugwechsel in der Fertigung Zeit sparen.

Jede dieser Formen taucht in Herstellerkatalogen mit einer DIN‑Bezeichnung oder einer daran angelehnten Werksnorm auf. Wichtig für den Einkauf: Die Bezeichnung „DIN 10“ oder „DIN 14“ bezieht sich in vielen Katalogen auf Anschlussmaße, die sich historisch aus Normen für Handstückaufnahmen ableiten, nicht auf eine einzelne, aktuell gültige DIN‑Norm für biegsame Wellen als Ganzes. Prüfen Sie deshalb im Datenblatt, welche konkrete Maßnorm hinter der Katalogbezeichnung steht, bevor Sie sie unverändert in eine Ausschreibung übernehmen.

Ein oft unterschätzter Punkt ist der Gleitanschluss zum Längenausgleich. Bei Biegung ändert sich die effektive Länge der Wellenseele geringfügig, weil sich der Draht innerhalb des Schutzschlauchs bei Krümmung anders verhält als in gestreckter Lage. Ein starrer Anschluss ohne axialen Ausgleich führt hier zu zusätzlicher axialer Last auf Lager und Kupplung, was die Lebensdauer verkürzt. Ein Gleitanschluss auf einer Seite der Welle nimmt diese Längenänderung auf, ohne dass sich das Drehmoment ändert.

Für die Bestellung müssen mindestens folgende Anschlussdaten feststehen: Anschlusstyp an beiden Wellenenden (Antriebsseite und Werkzeugseite müssen nicht identisch sein), Nenndurchmesser der Anschlussgeometrie, Toleranzklasse, sowie die Angabe, ob ein Gleitanschluss erforderlich ist. Fehlt eine dieser Angaben, liefert der Hersteller im Zweifel seine Standardausführung, die nicht zwangsläufig zur vorhandenen Maschinenschnittstelle passt.

Wie werden Schutzschlauch, Führung und Montage ausgelegt?

Der Schutzschlauch übernimmt bei einer biegsamen Welle mehr als nur die mechanische Abdeckung. Er führt die Wellenseele, hält Schmiermittel im System und schützt Bedienpersonal vor der rotierenden Seele.

Zwei Schlauchbauarten dominieren die industrielle Praxis. Die Kombination aus Stahlspirale und Gummimantel bietet hohe mechanische Festigkeit und eignet sich für Umgebungen mit Späneflug, etwa beim Entgraten von Gussteilen. PE‑Mantelvarianten sind leichter und flexibler, verschleißen dafür schneller bei abrasiven Umgebungen mit Metallstaub. Die Wahl richtet sich nach der Einsatzumgebung, nicht nach einer pauschalen Präferenz:

Stahlspirale mit Gummimantel für abrasive, spanintensive Prozesse mit mechanischer Stoßbelastung.
PE‑Mantelschlauch für leichtere Anwendungen mit häufigem Handling, etwa mobile Poliergeräte.
Verstärkte Doppelmantelausführungen für Einsätze mit gleichzeitiger Hitze‑ und Chemikalienbelastung.

Bei der Montage entscheidet die Führung über die Laufruhe. Lange, ungeführte Schlauchabschnitte neigen bei hoher Drehzahl zu Schwingungen, die sich auf die Wellenseele übertragen und die Lebensdauer der Drahtwicklung verkürzen. Führungsringe und Halterungen im Abstand von wenigen hundert Millimetern, abhängig vom Wellendurchmesser und der Steifigkeit des Schutzschlauchs, reduzieren dieses Risiko deutlich. Zusätzlich begrenzen Hersteller die maximale Produktionslänge einer Welle, weil sich Torsionselastizität und Reibungsverluste mit zunehmender Länge nichtlinear addieren.

Profi-Tipp: Dokumentieren Sie bei der Montage die tatsächliche Biegeradien-Verteilung entlang der Führung, nicht nur den engsten Punkt. Mehrere mittelscharfe Biegungen summieren sich in der Belastung oft stärker als eine einzelne enge Kurve.

Für die Wartung gelten drei Prüfpunkte, die sich in der Praxis bewährt haben: regelmäßige Schmierung der Wellenseele nach Herstellervorgabe, Sichtprüfung des Schutzschlauchs auf Risse oder Materialermüdung an den Führungsstellen, und Kontrolle der Anschlusskupplung auf Spiel. Ein zunehmendes Laufgeräusch oder spürbare Vibration am Handstück sind meist die ersten Anzeichen für eine verschlissene Wellenseele, lange bevor ein sichtbarer Schaden auftritt.

Was gehört in einen Minimal‑Spec‑Block für die Ausschreibung?

Eine strukturierte Anfrage reduziert Rückfragen und beschleunigt die Angebotserstellung erheblich. Genau hier lohnt sich ein Textbaustein, den Einkäufer direkt übernehmen können.

Der Minimal‑Spec‑Block sollte folgende sechs Punkte enthalten:

Normreferenz und Version, etwa „DIN SPEC 1639 E:2019-09“ bei Bahnanwendungen oder die konkrete Werksnormbezeichnung bei industriellen Standardwellen.
Maximal zulässiges Drehmoment in Newtonmeter, bezogen auf die Nenndrehzahl.
Nenndrehzahl in Umdrehungen pro Minute, inklusive kurzfristig zulässiger Spitzendrehzahl, falls abweichend.
Anschlussbeschreibung an beiden Wellenenden, mit Nenndurchmesser und Toleranzklasse.
Minimaler Biegeradius unter Betriebslast, nicht im unbelasteten Zustand.
Schutzschlauchtyp entsprechend der Einsatzumgebung, etwa Stahlspirale mit Gummimantel oder PE‑Mantelausführung.

Über diese sechs Kernpunkte hinaus sollten Qualitäts- und Prüfanforderungen explizit gefordert werden. Dazu zählen die Werkstoffangabe der Wellenseele, ein Prüfzeugnis zur Zugfestigkeit oder Torsionsfestigkeit, sowie, wo einschlägig, eine Konformitätserklärung zur zugrunde liegenden Norm. Ein Hersteller, der diese Nachweise ohne Zögern liefert, hat in der Regel eine belastbare Qualitätssicherung im eigenen Haus.

Für die Formulierung von „Lieferumfang“ und „Dokumentation“ in der Bestellung empfiehlt sich folgender Aufbau:

Lieferumfang: biegsame Welle komplett mit Schutzschlauch, beiden Anschlusskupplungen und, falls erforderlich, Gleitanschluss auf der Antriebsseite.
Dokumentation: technisches Datenblatt mit Angabe von Drehmoment, Drehzahl und Biegeradius unter Betriebslast, Werkstoffzertifikat der Wellenseele, sowie Prüfprotokoll oder Konformitätsnachweis zur genannten Norm.
Kennzeichnung: eindeutige Artikel‑ oder Zeichnungsnummer auf der Verpackung, die sich auf die im Angebot spezifizierte Ausführung zurückführen lässt.

Ein solcher Leitfaden zur Auswahl flexibler Antriebswellen unterstützt bei der Zusammenstellung dieser Angaben, besonders wenn mehrere Wellentypen für unterschiedliche Maschinenvarianten parallel beschafft werden. Wer diese Struktur einmal als Vorlage anlegt, spart sich bei jeder folgenden Anfrage die erneute Detailrecherche.

Wie sehen typische Einbausituationen in der Praxis aus?

Zwei Anwendungsfälle zeigen, wie sich die zuvor genannten Kenngrößen konkret auf die Konstruktion auswirken.

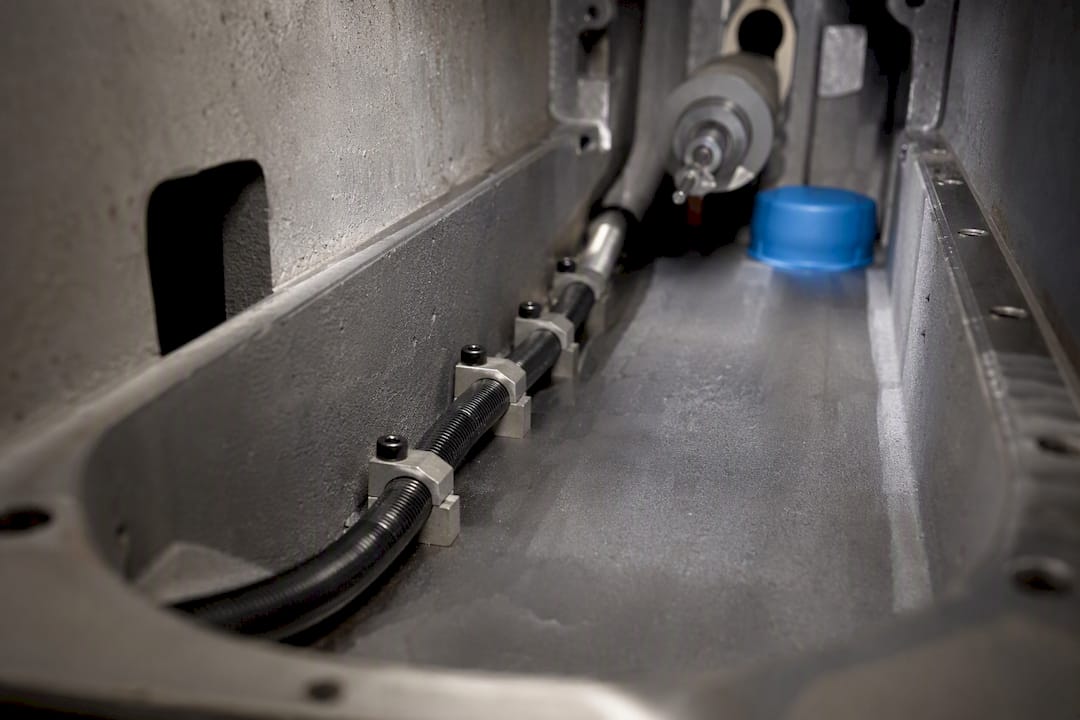

Beim Entgraten in engen Kanälen, etwa in Gussgehäusen oder Rohrleitungssystemen, steht die Kombination aus moderater Drehzahl und hohem punktuellem Drehmoment im Vordergrund. Die Welle muss engen Radien folgen können, ohne dass die Wellenseele durch wiederholte Biegewechsel vorzeitig ermüdet. Hier zahlt sich eine engmaschige Führung mit mehreren Halterungspunkten aus, weil das Werkzeug am distalen Ende oft gegen Widerstand arbeitet und die Reaktionskraft über die gesamte Wellenlänge zurückwirkt. Eine zu weiche Wellenseele neigt in dieser Situation zum sogenannten „Peitscheneffekt“, bei dem die Welle bei plötzlichem Lastwechsel unkontrolliert ausschlägt.

Beim Polieren mit hohen Drehzahlen liegt der Schwerpunkt umgekehrt. Das Drehmoment ist meist niedrig, die Drehzahl dagegen hoch, teils deutlich über den Werten klassischer Entgratanwendungen. Hier entscheidet die Schlauchwahl über die Lebensdauer: Ein zu steifer Schutzschlauch erzeugt bei hoher Drehzahl Reibungswärme, die sich auf die innenliegende Schmierung auswirkt. Eine ausreichende und regelmäßig erneuerte Schmierung der Wellenseele ist bei diesen Anwendungen kein optionaler Wartungspunkt, sondern eine Voraussetzung für die angegebene Lebensdauer.

Vor der Inbetriebnahme jeder neu montierten biegsamen Welle gehören folgende Prüfschritte zum Standard:

Sichtprüfung des Schutzschlauchs auf Beschädigungen, besonders an Biegestellen und Führungspunkten.
Kontrolle der Laufgeräusche im Leerlauf, ohne Werkzeuglast, bei langsam ansteigender Drehzahl.
Prüfung des Lagerspiels an beiden Kupplungen sowie des korrekten Sitzes im Gleitanschluss, falls vorhanden.

Diese drei Schritte dauern in der Regel nur wenige Minuten, verhindern aber die häufigsten Ausfallursachen, die auf fehlerhafte Montage statt auf Produktmängel zurückgehen.

Wie unterstützt BIAX bei der DIN‑gerechten Auslegung?

Hersteller von biegsamen Wellen für industrielle Bearbeitungsprozesse dokumentieren die dabei relevanten Konstruktionsprinzipien in technischen Unterlagen. Die Herstellerbroschüre zu Maschinen mit biegsamer Welle beschreibt Wellenseelen‑Aufbauten, Schutzschlauchvarianten und Anschlussoptionen im Detail und dient als praktischer Beleg für die in diesem Artikel beschriebenen Auslegungsregeln.

Für ein belastbares technisches Angebot benötigt BIAX von der anfragenden Konstruktionsabteilung mehrere konkrete Angaben:

Gesamtlänge der Welle inklusive beider Anschlussenden.
Maximal zulässiges Drehmoment bei der geplanten Nenndrehzahl.
Anschlussform an Antriebs- und Werkzeugseite, inklusive vorhandener Kupplungsgeometrie.
Umgebungseinflüsse wie Späneflug, Feuchtigkeit oder chemische Belastung am Einsatzort.

Herstellerdokumente wie technische Datenblätter und Produktbroschüren sind für Einkäufer die praktisch wichtigste Bezugsquelle für Anschlussgrößen und Betriebsgrenzen. Wer diese Unterlagen standardmäßig anfordert, vermeidet die häufigsten Kompatibilitätsprobleme bei der Bestellung.

Auf der BIAX‑Unternehmenswebsite sind Produktfamilien und Anwendungsfelder dokumentiert, die als Ausgangspunkt für die technische Abstimmung dienen. Für Sonderfälle, etwa ungewöhnliche Anschlussgeometrien oder Einbauräume, bietet sich der Blick auf kundenspezifische Sonderwellen und Prototypen an, bei denen die Auslegung individuell auf die Einbausituation abgestimmt wird, statt eine Standardwelle nachträglich anzupassen.

Was sollten Konstruktion und Einkauf jetzt tun?

Drei Schritte bringen Sie von der Recherche zur belastbaren Bestellung. Erstens: Klären Sie, ob Ihre Anwendung unter den Anwendungsbereich der DIN SPEC 1639 E:2019-09 fällt, oder ob eine Standard‑Werksnorm des Herstellers ausreicht. Zweitens: Stellen Sie den Minimal‑Spec‑Block zusammen, mit Drehmoment, Nenndrehzahl, Biegeradius, Anschlussform und Schutzschlauchtyp, bevor Sie eine Anfrage versenden. Drittens: Fordern Sie Datenblatt, Werkstoffangabe und, wo relevant, ein Prüfzeugnis an, statt sich auf Katalogangaben allein zu verlassen.

Ein kundenspezifisches Angebot wird nötig, sobald Anschlussgeometrie, Einbauraum oder Umgebungsbedingungen von der Standardausführung abweichen, etwa bei sehr engen Biegeradien oder ungewöhnlichen Kombinationen aus hoher Drehzahl und hohem Drehmoment. In diesem Fall lohnt sich der direkte Kontakt zur technischen Beratung, bevor die Konstruktion final festgelegt wird. Die Kontaktseite von BIAX Flexwellen ist dafür der richtige Ausgangspunkt.

Warum Normtreue allein nicht reicht

Die reine Erfüllung einer DIN‑Bezeichnung im Datenblatt sagt wenig über die tatsächliche Eignung einer biegsamen Welle für den konkreten Einsatzfall aus. Normen wie die DIN SPEC 1639 decken einen definierten Anwendungsbereich ab, meist mit Fokus auf Bahnanwendungen, und viele industrielle Einsatzfälle, etwa in der Entgrat‑ oder Polierbearbeitung, bewegen sich außerhalb dieses engen Rahmens.

Was in der Praxis tatsächlich über Lebensdauer und Funktionssicherheit entscheidet, ist die Übereinstimmung zwischen Betriebsbedingungen und Datenblattangabe, nicht die bloße Existenz einer Normverweisung. Eine Welle kann formal normkonform sein und trotzdem in der falschen Anwendung frühzeitig ausfallen, wenn Drehmoment und Biegeradius nicht zusammen betrachtet wurden. Aus meiner Sicht unterschätzen viele Konstrukteure genau diese Wechselwirkung und verlassen sich zu stark auf einzelne Kennwerte aus dem Katalog. Wer stattdessen auf die Betriebsbedingung hinter jedem Wert achtet, also bei welchem Drehmoment ein Biegeradius gilt, trifft belastbarere Entscheidungen als jemand, der nur die Normnummer abgleicht. Die Priorität liegt für mich klar bei der Dokumentation dieser Zusammenhänge im Datenblatt, nicht bei der reinen Normkonformität als Checkbox.

— Uli

BIAX als technischer Partner für Ihre Wellenauslegung

Anders als generische Kataloglösungen bietet BIAX Flexwellen die Kombination aus Standardsortiment und individueller Engineering‑Beratung aus einer Hand. Für ein verbindliches Angebot benötigt BIAX konkrete technische Angaben: Gesamtlänge, maximales Drehmoment, Nenndrehzahl, Anschlussgeometrie an beiden Enden und die Umgebungsbedingungen am Einsatzort.

Das Leistungsspektrum reicht von Standardwellen und anschlussfertigen Lösungen über kundenspezifische Prototypen bis zur technischen Beratung bei der Auslegung. Wer eine bestehende Anwendung optimieren oder eine neue Maschine mit biegsamer Welle ausstatten möchte, findet einen Überblick über die verfügbaren Produktfamilien für biegsame Wellen. Für die konkrete Anfrage mit Ihren technischen Kenngrößen führt der direkte Weg über die Kontaktseite von BIAX Flexwellen, wo Sie Ihre Anforderungen direkt an die technische Beratung übermitteln können.

FAQ

Gibt es eine einzelne DIN‑Norm für biegsame Wellen?

Nein. Es existiert kein einzelnes, produktübergreifendes DIN‑Dokument, das alle biegsamen Wellen abdeckt. Relevant sind die DIN SPEC 1639 E:2019-09 für Bahnanwendungen sowie ergänzende DIN‑Anschlussmaße und Herstellerdatenblätter für industrielle Anwendungen.

Was regelt die DIN SPEC 1639 konkret?

Die DIN SPEC 1639 E:2019-09 beschreibt konstruktive Anforderungen an biegsame Wellen für Bahnanwendungen, einschließlich Maß‑ und Festigkeitsanforderungen. Für Standard‑Industrieanwendungen außerhalb des Bahnbereichs ist sie nicht der primäre Bezugspunkt.

Welche Angaben muss ein Datenblatt zum Biegeradius enthalten?

Ein belastbares Datenblatt nennt den minimalen Biegeradius nicht isoliert, sondern in Verbindung mit dem dabei zulässigen Drehmoment und der Nenndrehzahl. Ein Radiuswert ohne diese Betriebsbedingung ist für die Konstruktionsfreigabe kaum verwertbar.

Sind TGL‑Normen für biegsame Wellen noch relevant?

Bei Altmaschinen und speziellen Messgeräteanwendungen können TGL‑Normen wie die TGL 16253 noch relevante Anschluss- und Maßvorgaben dokumentieren. Für aktuelle Neukonstruktionen sind sie dagegen kein gültiger Bezugspunkt mehr.

Wie unterstützt BIAX bei der normgerechten Auslegung?

Technische Datenblätter und Konstruktionshinweise zu Wellenseelen, Anschlussformen und Schutzschläuchen unterstützen die Abstimmung zwischen Betriebsanforderungen und verfügbaren Ausführungen. Für individuelle Einbausituationen sind kundenspezifische Auslegungen üblich.
