Motoranschluss Flexwelle: Welche Verbindung passt zu Ihrer Anwendung?

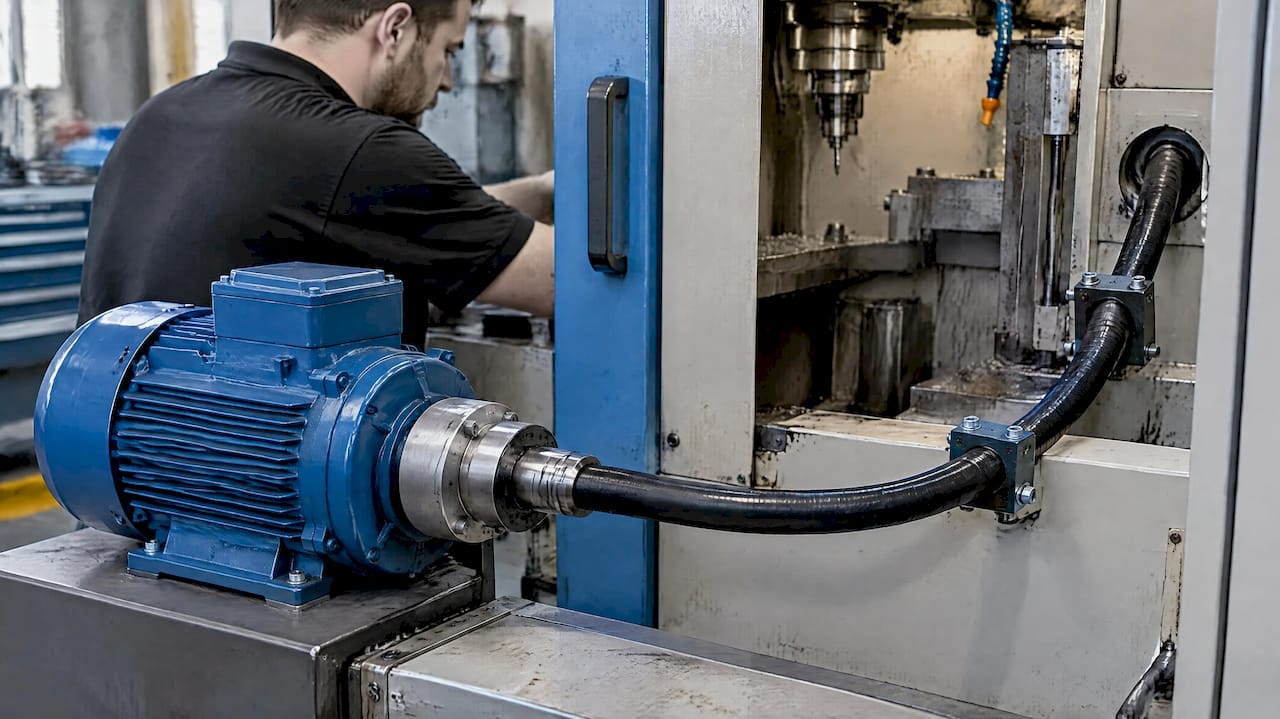

5 Oktober 2026Für den Motoranschluss einer biegsamen Welle empfehlen wir in der Praxis einen motorseitigen Adapter mit fluchtungsfähiger Kupplung oder eine anschlussfertige, veredelte biegsame Welle. Vor der Auswahl sind technisch relevante Parameter wie Drehmoment, zulässige Drehzahl und minimal zulässiger Einbaubiegeradius zu prüfen. Ergänzend sind Schutzmaßnahmen gegen bewegte Teile zwingend einzuplanen.
Kurz gesagt:
- Der minimale Biegeradius der biegsamen Welle bestimmt ihre Lebensdauer, da zu enge Radien zu Reibung und Überhitzung führen können.
- Für hohe Drehzahlen sind spielfreie Kupplungsarten wie Schrumpfscheiben oder Hohlwellenadapter besser geeignet als Klemmsysteme.
- Die Auswahl der mechanischen Verbindung richtet sich nach Drehmoment, Montageaufwand und Fluchtgenauigkeit, wobei Fluchtstörungen vorzeitigen Verschleiß verursachen.
- Bei der Planung der Wellenverlegung sind großzügige Biegeradien, Zugentlastung und Schutzrohre gegen Beschädigung unbedingt zu berücksichtigen.
- Regelmäßige Sichtkontrollen, Temperaturmessungen und Geräuschvergleiche an Welle und Kupplung sind für die Lebensdauer überwiegend entscheidend.
Inhaltsverzeichnis
- Welche technischen Kenngrößen der Motor-Wellen-Kombination zuerst prüfen
- Mechanische Anschlussarten: Adapter, Kupplungen und Befestigungsprinzipien
- Montagepraxis: Verlegung, Befestigung und Zugänglichkeit
- Sicherheit und Normen: Risikobeurteilung und Schutzmaßnahmen
- Inbetriebnahme, Testläufe und Prüfschritte am Motoranschluss
- Wartung, Inspektion und Lebensdauer-Indikatoren
- Praxis-Perspektive: Typische Fehlerbilder und wie Einkäufer sie vermeiden
- BIAX-Angebote: Veredelte Wellen, Engineering-Support und Kontakt
- FAQ
- Quellen
Welche technischen Kenngrößen der Motor-Wellen-Kombination zuerst prüfen
Jede Auslegung beginnt mit dem Lastkollektiv. Nenn- und Spitzendrehmoment bestimmen den Wellenquerschnitt und die Seelenkonstruktion, wobei Stoßlasten beim Anlauf oder bei blockierenden Werkzeugen gesondert zu betrachten sind. Die Betriebsdrehzahl der biegsamen Welle muss zur Motorkennlinie passen, da eine Überschreitung der zulässigen Drehzahl zu erhöhter Erwärmung und beschleunigtem Verschleiß der Seele führen kann.
Der Biegeradius ist kein nachrangiger Parameter, sondern bestimmt direkt die Lebensdauer: Ein zu enger Radius erzeugt innere Reibung und punktuelle Überhitzung. Auch Umgebungsbedingungen wie Temperatur, Staub oder Feuchtigkeit wirken auf die Wahl von Seele, Armierung und Außenhülle. Wer diese Größen vor der Bestellung zusammenträgt, reduziert spätere Rückfragen und Lieferverzögerungen erheblich, wie technische Auslegungsleitfäden für Flexwellen zeigen.
Zur Priorisierung bei der Spezifikation:
- Nenn- und Spitzendrehmoment inklusive Lastkollektiv festlegen
- Zulässige Betriebsdrehzahl mit Motorkennlinie abgleichen
- Minimalen Einbaubiegeradius für die konkrete Geometrie bestimmen
- Temperatur-, Feuchte- und Chemikalienbeständigkeit je nach Einsatzumgebung festlegen

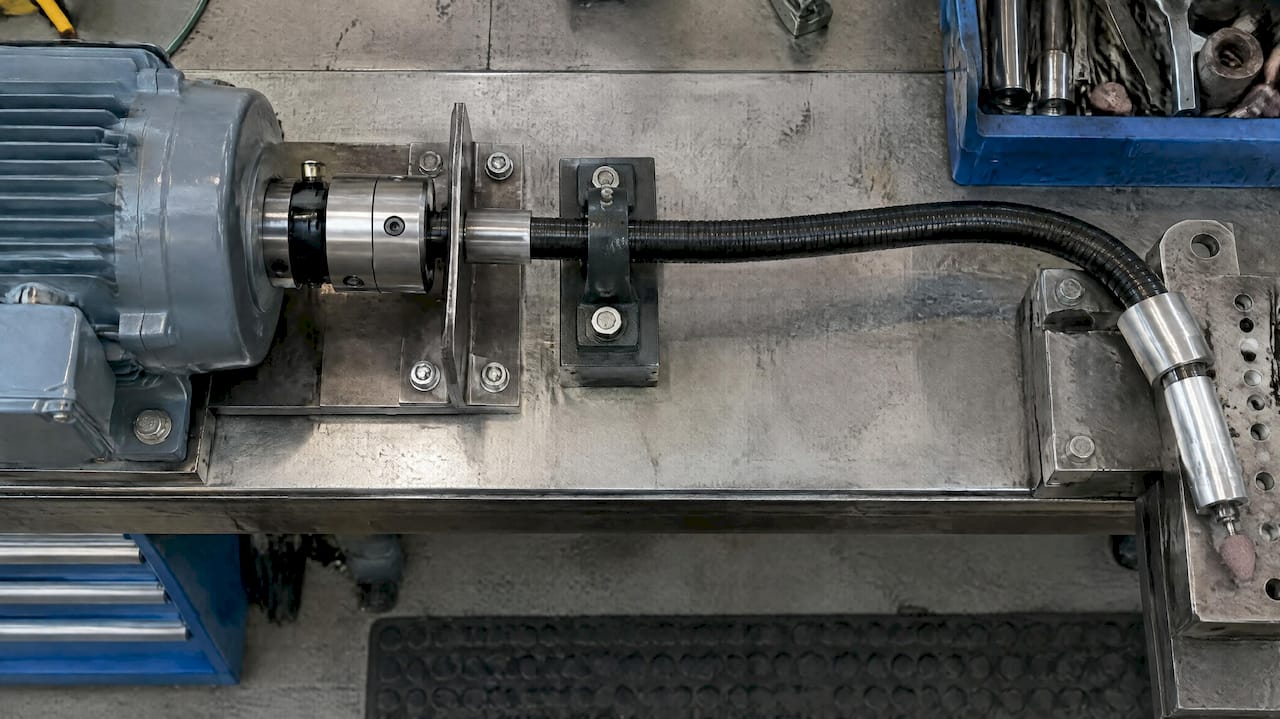

Mechanische Anschlussarten: Adapter, Kupplungen und Befestigungsprinzipien
Am Motorzapfen oder Flansch stehen mehrere etablierte Verbindungsprinzipien zur Verfügung, die sich in Montageaufwand, Fluchtungstoleranz und Drehmomentübertragung unterscheiden.
- Passfederverbindungen übertragen hohe Drehmomente formschlüssig, verlangen jedoch präzise Wellen- und Nabentoleranzen.
- Hohlwellenadapter vereinfachen die Montage bei beengten Platzverhältnissen und reduzieren die Anzahl zusätzlicher Lagerstellen.
- Klemmsysteme ermöglichen eine werkzeugarme Demontage, sind aber in ihrer Drehmomentkapazität begrenzt und müssen für Stoßlasten ausgelegt sein.
- Schrumpfscheiben bieten eine spielfreie, hochbelastbare Verbindung, erfordern im Gegenzug einen höheren Montageaufwand.
Fluchtung entscheidet maßgeblich über die Lebensdauer der gesamten Antriebskombination. Winkel- und Parallelversatz erzeugen zusätzliche Biegewechsel in der Seele, die sich in Wärmeentwicklung und vorzeitigem Verschleiß niederschlagen. Konstruktiv lässt sich das über definierte Montagefenster, geeignete Lagerstellen nahe der Kupplung und eine feste Bezugsebene für Motor und Welle absichern. Herstellerdatenblätter und Fluchtungstoleranzen sind dabei grundsätzliche Eingangsgrößen für die Auslegung, keine bloße Empfehlung, wie auch Hinweise zur Sicherheitsfachpraxis bei Antriebselementen unterstreichen.
Anschlussfertige, veredelte biegsame Wellen reduzieren den Montageaufwand gegenüber Meterware, da Endverbindungen, Armierung und Schutzhülle werkseitig auf die Anwendung abgestimmt sein können. Details zu passenden Kupplungsbauarten finden sich in unserem Leitfaden zur Kupplungsauswahl.
Montagepraxis: Verlegung, Befestigung und Zugänglichkeit
Die Verlegung bestimmt, wie stark die Welle im Betrieb beansprucht wird. Enge Knickstellen und häufige Richtungswechsel addieren sich zu zusätzlichen Biegewechseln, die unabhängig von der Drehmomentlast zur Erwärmung beitragen. Ein durchgängig großzügiger Verlegeradius ist deshalb einer kurzen, aber stark gekrümmten Wegführung vorzuziehen.
Für die Befestigung gilt:
- Zugentlastung direkt am Motoranschluss und am Werkzeugende vorsehen
- Schutzrohre oder Ummantelungen gegen Aufwickeln und herausgeschleuderte Teile einplanen
- Wartungsöffnungen für Sichtprüfung und Austausch ohne vollständige Demontage der Maschine vorsehen
- Befestigungspunkte so positionieren, dass keine zusätzliche mechanische Vorspannung auf die Seele wirkt
Praktische Montagehinweise mit Schritt-für-Schritt-Ablauf finden sich im Workflow zur Flexwellenmontage.
Profi-Tipp: Planen Sie Wartungsöffnungen bereits in der Konstruktionsphase ein, nicht nachträglich am fertigen Maschinengestell.
Sicherheit und Normen: Risikobeurteilung und Schutzmaßnahmen
Eine biegsame Welle bleibt ein bewegtes Maschinenelement, und die Risikobeurteilung muss Einschluss, Anlaufen, Blockaden und herausgeschleuderte Teile berücksichtigen, wie das Expertendossier der BAuA zu kontrolliert bewegten ungeschützten Teilen darlegt. Die Konstruktion von Antrieb und Schutz ist Teil der Maschinenauslegung, nicht nur eine Frage der Montageanleitung.
DIN EN ISO 12100 beschreibt die Methodik zur Risikobeurteilung und Risikominderung im Maschinenbau verbindlich: Gefährdungen identifizieren, Risiken bewerten, Schutzmaßnahmen in dieser Reihenfolge wählen: konstruktive Beseitigung, technische Schutzmaßnahmen, Information für den Benutzer.
Die BAuA empfiehlt für kontrolliert bewegte ungeschützte Teile physische Barrieren oder geeignete nichttrennende Schutzmaßnahmen. Kennzeichnungen allein ersetzen keine technischen Schutzmaßnahmen, eine zentrale Aussage, die in der Risikobeurteilung regelmäßig unterschätzt wird.
Wesentliche Prüfpunkte für die Risikobeurteilung:
- Zugänglichkeit der rotierenden Welle während des Betriebs bewerten
- Blockier- und Anlaufszenarien in die Gefährdungsanalyse aufnehmen
- Trennende Schutzeinrichtungen dort einsetzen, wo Zugriff im Betrieb möglich ist
- Dokumentation der Risikobeurteilung als Teil der technischen Unterlagen führen
Inbetriebnahme, Testläufe und Prüfschritte am Motoranschluss
Die Erstinbetriebnahme folgt sinnvollerweise einer festen Prüffolge, um Fehlanschlüsse vor der ersten Volllast zu erkennen.
- Sichtprüfung von Kupplung, Fluchtung und Befestigungspunkten vor dem ersten Einschalten durchführen.
- Leerlauftest ohne Last starten und auf ungewöhnliche Geräusche oder Vibrationen achten.
- Last schrittweise bis zum Nennbetrieb erhöhen und dabei Temperatur an Kupplung und Lagerstellen überwachen.
- Not-Aus- und Abschaltfunktion unter Last prüfen, bevor die Maschine freigegeben wird.
Relevante Messgrößen sind Schwingungswerte, Temperaturverlauf an Kupplung und Lager sowie auffällige Betriebsgeräusche, die auf Fluchtungsfehler oder zu enge Biegeradien hindeuten können. Die Ergebnisse gehören in ein Abnahmeprotokoll, das bei späteren Abweichungen als Referenz dient.
Wartung, Inspektion und Lebensdauer-Indikatoren
Verschleiß an einer biegsamen Welle zeigt sich meist zuerst an der Außenhülle, an zunehmender Erwärmung im Betrieb oder an veränderten Laufgeräuschen. Diese Indikatoren sollten in festgelegten Intervallen geprüft werden, deren Länge sich nach Beanspruchung und Umgebungsbedingungen richtet: eine Welle im Dauerbetrieb mit hoher Staubbelastung verlangt kürzere Intervalle als eine selten genutzte Einheit in sauberer Umgebung.
Für die Ersatzteilstrategie lohnt sich die Unterscheidung zwischen Meterware zur Vorhaltung für Standardfälle und veredelten Wellen, die anwendungsspezifisch gefertigt und entsprechend vorzubestellen sind. Dokumentierte Prüfprotokolle erleichtern die Rückverfolgbarkeit und unterstützen die Entscheidung, ob ein Austausch planbar oder akut erforderlich ist.
- Außenhülle regelmäßig auf Risse, Abrieb oder Verformung prüfen
- Temperaturverlauf an Kupplung und Lagerstellen dokumentieren
- Laufgeräusche bei jeder Inspektion mit dem Referenzzustand vergleichen
Profi-Tipp: Führen Sie ein Wartungsprotokoll je Welle, nicht nur je Maschine, damit sich Verschleißmuster über mehrere Einsätze vergleichen lassen.
Praxis-Perspektive: Typische Fehlerbilder und wie Einkäufer sie vermeiden
In der Praxis entstehen die meisten Frühausfälle nicht durch minderwertige Bauteile, sondern durch unvollständige Lastenhefte. Wird der Biegeradius erst nach der Konstruktion der Maschine festgelegt, bleibt oft kein Spielraum mehr für eine normgerechte Verlegung. Auch die Annahme, eine Standardkupplung passe für jede Drehzahl, führt regelmäßig zu vorzeitigem Verschleiß.
Eine frühe Abstimmung mit dem Engineering des Herstellers, noch vor der endgültigen Maschinenkonstruktion, verhindert solche nachträglichen Kompromisse. Qualitätskontrolle bei Lieferung und Montage, insbesondere die Prüfung von Fluchtung und Befestigung vor der Erstinbetriebnahme, entscheidet oft darüber, ob eine Antriebskombination die geplante Lebensdauer erreicht.
— Uli
BIAX-Angebote: Veredelte Wellen, Engineering-Support und Kontakt
Für den Motoranschluss bieten wir veredelte biegsame Wellen mit werkseitig konfektionierten Endverbindungen an, die sich direkt in bestehende Kupplungs- und Adapterlösungen integrieren lassen. Wo Standardkomponenten nicht passen, entwickeln wir kundenspezifische Lösungen und Prototypen auf Basis Ihrer Lastenhefte zu Drehmoment, Drehzahl und Einbaugeometrie. Für Anwendungen mit Standardquerschnitten steht zusätzlich Meterware zur kundenspezifischen Bearbeitung zur Verfügung.
Vor der Bestellung empfehlen wir einen technischen Abgleich der Betriebsparameter mit unserem Engineering, um Fluchtungsanforderungen und Schutzmaßnahmen frühzeitig zu klären. Den Kontakt dazu stellen Sie über unsere Kontaktseite her.
FAQ
Welcher Anschlusstyp eignet sich für hohe Drehzahlen?
Für hohe Drehzahlen eignen sich Hohlwellenadapter oder Schrumpfscheiben besser als einfache Klemmsysteme, da sie spielfrei und mit geringerer Unwucht arbeiten. Die konkrete Eignung hängt jedoch von der zulässigen Drehzahl der jeweiligen biegsamen Welle ab, die im Datenblatt des Herstellers angegeben ist.
Wie wird der minimale Biegeradius bestimmt?
Der minimale Biegeradius ergibt sich aus Seelenkonstruktion, Durchmesser und zulässiger Belastung und wird vom Hersteller je Produktvariante angegeben. Ein zu enger Radius in der Praxis erzeugt zusätzliche innere Reibung und verkürzt die Lebensdauer spürbar.
Welche Schutzmaßnahmen sind am Motoranschluss zwingend?
Nach BAuA-Empfehlungen sind physische Barrieren oder geeignete nichttrennende Schutzmaßnahmen an bewegten, zugänglichen Teilen erforderlich. Eine reine Kennzeichnung der Gefahrenstelle ersetzt diese technischen Maßnahmen nicht.
Bietet BIAX anschlussfertige Wellen für Standardmotoren an?
Ja, veredelte biegsame Wellen werden mit werkseitig konfektionierten Endverbindungen gefertigt, die auf gängige Kupplungs- und Motoranschlüsse abgestimmt sind. Für abweichende Anforderungen stehen zusätzlich kundenspezifische Konfigurationen zur Verfügung.
Wie oft sollte der Motoranschluss geprüft werden?
Die Prüfintervalle richten sich nach Beanspruchung und Umgebung: stark beanspruchte Wellen in staubiger oder feuchter Umgebung benötigen kürzere Intervalle als selten genutzte Einheiten. Sichtprüfung, Temperaturkontrolle und Geräuschvergleich mit dem Referenzzustand bilden dabei die Grundlage jeder Inspektion.
