Erklärung Wellendesign: Grundlagen für Ingenieure
20 Juli 2026
Kurz gesagt:
- Wellendesign umfasst die normgerechte Dimensionierung rotierender Wellen im Maschinenbau, um Dauerfestigkeit und Betriebssicherheit zu gewährleisten. Dabei sind insbesondere die Nachweise nach DIN 743 für Dauerfestigkeit und statisches Fließen mit einem Sicherheitsfaktor von mindestens 1,2 zu berücksichtigen. Kritische Querschnitte liegen häufig an Wellenabsätzen, Passfedernuten und Lagereinläufen, da dort Kerbwirkungen die Festigkeit stark beeinträchtigen können.
Wellendesign ist die methodische Dimensionierung und Auslegung rotierender Wellen auf Basis genormter Berechnungsverfahren, um Dauerfestigkeit und Betriebssicherheit im Maschinenbau sicherzustellen. Die zentrale Norm für diese Auslegung ist DIN 743, die zwei zwingende Nachweise vorschreibt: den Dauerfestigkeitsnachweis und den statischen Nachweis gegen Fließen, jeweils mit einem Mindestsicherheitsfaktor von S ≥ 1,2. Kritische Querschnitte liegen typischerweise an Wellenabsätzen, Passfedernuten und Presssitzen, da dort Biegung und Torsion gleichzeitig wirken und Kerbwirkungen die Bauteilfestigkeit erheblich mindern. Wer Wellendesign ohne Kenntnis dieser Grundlagen betreibt, riskiert Ermüdungsbrüche und ungeplante Ausfälle in der Anlage.
Wie erfolgt die Dimensionierung von Wellen unter kombinierter Biege- und Torsionsbelastung?
Rotierende Wellen tragen in der Praxis fast nie nur eine einzelne Lastart. Biegung und Torsion überlagern sich an kritischen Querschnitten, und wer beide Lasten getrennt nachweist, unterschätzt die tatsächliche Beanspruchung systematisch.
Vergleichsspannung nach dem Gestaltänderungsenergiehypothese-Kriterium
Die korrekte Methode zur Bewertung kombinierter Belastungen ist die Vergleichsspannung nach von Mises, auch als Gestaltänderungsenergiehypothese (GEH) bekannt. Sie verknüpft Biegespannung und Torsionsspannung zu einer einzigen Vergleichsgröße, die mit der zulässigen Spannung des Werkstoffs verglichen wird. Für duktile Stähle gilt dabei das Anstrengungsverhältnis α₀ = 0,7 als Standardwert, um unterschiedliche Lastzeitkurven von Biegung und Torsion zu vereinigen. Dieser Wert ist kein Schätzwert, sondern ein normativ abgesicherter Parameter für die Auslegung nach DIN 743.
Die Berechnung des Vergleichsmoments folgt daraus direkt. Das Vergleichsmoment fasst das Biegemoment und das mit α₀ gewichtete Torsionsmoment zusammen und bildet die Grundlage für die Querschnittsdimensionierung. Wer diesen Schritt überspringt und nur das größte Einzelmoment ansetzt, erhält einen zu kleinen Wellendurchmesser.
Auswahl des kritischen Querschnitts
Der kritische Querschnitt ist nicht immer dort, wo das Biegemoment am größten ist. Kritische Querschnitte liegen häufig an Wellenabsätzen, Passfedernuten und Lagereinläufen, weil dort Kerbwirkungen und hohe Spannungen zusammentreffen. Die Auswahl erfordert eine systematische Betrachtung aller geometrischen Unstetigkeiten entlang der Wellenachse.

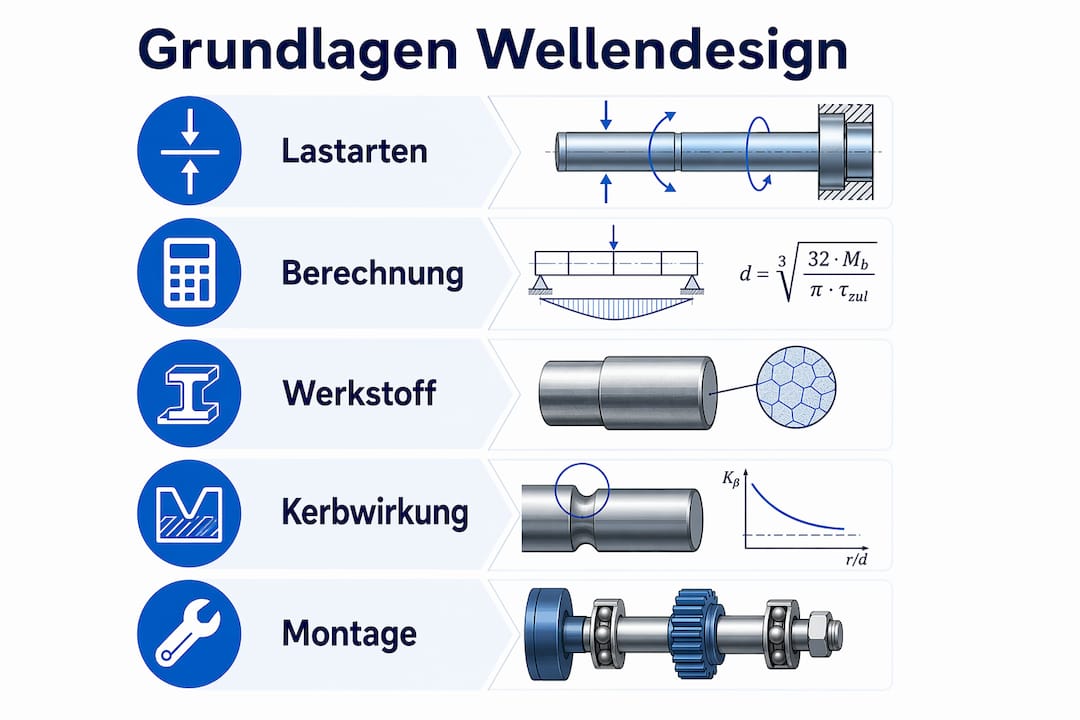

Folgende Schritte sind für eine korrekte Dimensionierung erforderlich:
- Alle Querschnitte mit geometrischen Unstetigkeiten identifizieren (Absätze, Nuten, Bohrungen).
- Biegemoment und Torsionsmoment an jedem Querschnitt berechnen.
- Vergleichsspannung nach GEH mit α₀ = 0,7 ermitteln.
- Kerbwirkungszahlen für jeden Querschnitt bestimmen und in die Rechnung einbeziehen.
- Sicherheitsfaktoren gegen Dauerfestigkeit und statisches Fließen prüfen (S ≥ 1,2 nach DIN 743).
Profi-Tipp: Prüfen Sie immer mindestens drei Querschnitte entlang der Welle, auch wenn ein Querschnitt auf den ersten Blick unkritisch wirkt. Passfedernuten liegen oft in Bereichen mit mittlerem Biegemoment, aber die Kerbwirkung macht sie dennoch zum schwächsten Glied.
Ein häufiger Fehler ist die fehlende Berücksichtigung kombinierter Belastungen sowie das direkte Übernehmen von Werkstoffkennwerten ohne Größeneinflussfaktor K1(deff). Dieser Faktor berücksichtigt, dass größere Querschnitte eine geringere Kernfestigkeit aufweisen als kleine Proben im Laborversuch.
Welche Rolle spielen Kerbwirkungen und Werkstoffkennwerte bei der Auslegung von Wellen?
Kerbwirkung ist die häufigste Ursache für Ermüdungsbrüche an rotierenden Wellen. Sie entsteht überall dort, wo die Geometrie eine Spannungskonzentration erzeugt, also an Querschnittsübergängen, Nuten und Pressverbänden.
Kerbwirkungszahl und Formzahl
Die Formzahl α beschreibt die rein geometrische Spannungserhöhung an einer Kerbe, unabhängig vom Werkstoff. Die Kerbwirkungszahl β hingegen berücksichtigt zusätzlich das Werkstoffverhalten, insbesondere die Stützwirkung des Materials. Höherfeste Stähle reagieren sensibler auf Kerbwirkung, weil ihre geringere Duktilität die Spannungsumlagerung behindert. Die Kerbwirkungszahl Beta variiert bei Passfedernuten zwischen 1,6 und 2,4, abhängig von Werkstoff und Bauteilgröße.
Dieser Bereich ist breiter, als viele Ingenieure erwarten. Ein Stahl mit höherer Zugfestigkeit kann also trotz besserer statischer Kennwerte eine schlechtere Dauerfestigkeit im gekerbten Zustand aufweisen als ein zäherer Baustahl.
Technologische Einflüsse auf die Werkstoffkennwerte
Die Normteile DIN 743-2 und DIN 743-3 regeln, wie Oberflächenrauheit, Bauteilgröße und Wärmebehandlung in die Berechnung eingehen. Der Größeneinflussfaktor K1(deff) reduziert die Dauerfestigkeit mit zunehmendem Durchmesser, weil größere Querschnitte im Kern langsamer abkühlen und eine gröbere Gefügestruktur aufweisen. Die Oberflächenrauheit beeinflusst die Dauerfestigkeit direkt: Eine rauere Oberfläche erhöht die lokale Kerbwirkung und senkt die ertragbare Spannungsamplitude.
| Einflussgröße | Wirkung auf Dauerfestigkeit | Normreferenz |
|---|---|---|
| Bauteilgröße (K1) | Abnahme mit zunehmendem Durchmesser | DIN 743-2 |
| Oberflächenrauheit | Abnahme bei höherer Rauheit | DIN 743-3 |
| Zugfestigkeit Rm | Höhere Empfindlichkeit bei höherem Rm | DIN 743-2 |
| Wärmebehandlung | Verbesserung durch Randschichthärtung | DIN 743-3 |
Profi-Tipp: Verwenden Sie für hochfeste Stähle (Rm > 800 MPa) immer die werkstoffspezifische Kerbempfindlichkeitszahl aus DIN 743-2, nicht den Standardwert. Der Unterschied kann eine Sicherheitsreserve von mehr als 20 % ausmachen.
Kerbwirkung ist demnach kein pauschaler Abminderungsfaktor, sondern eine werkstoff- und geometrieabhängige Größe, die für jeden Querschnitt individuell zu bestimmen ist. Wer das vernachlässigt, erhält Sicherheitsfaktoren, die auf dem Papier ausreichen, in der Praxis aber zu knapp bemessen sind.
Wie werden Welle-Nabe-Verbindungen durch Passungen und Presssitze technisch korrekt ausgelegt?
Welle-Nabe-Verbindungen übertragen Drehmoment und axiale Kräfte zwischen Welle und aufgesetztem Bauteil. Die Wahl der Verbindungsart beeinflusst Kerbwirkung, Montageaufwand und Drehmomentkapazität erheblich.
ISO 286 und Passungsarten
Das ISO 286-Toleranzsystem definiert drei grundlegende Passungsarten: Spielpassung, Übergangspassung und Presspassung. Für Welle-Nabe-Verbindungen im Maschinenbau sind folgende Normkombinationen gebräuchlich:
- H7/k6: Übergangspassung, leicht lösbar, geeignet für wechselnde Montage
- H7/p6: Leichte Presspassung, für mittlere Drehmomente ohne zusätzliche Sicherung
- H7/r6: Feste Presspassung, für hohe Drehmomente und dauerhafte Verbindungen
Passfeder versus Presssitz
Passfedern übertragen Drehmoment formschlüssig. Sie sind einfach zu montieren und zu demontieren. Aber: Passfedern reduzieren die Dauerfestigkeit der Welle durch Kerbwirkung erheblich, da die Nut eine ausgeprägte Spannungskonzentration erzeugt. Presssitze vermeiden diese Kerbwirkung und können höhere Drehmomente übertragen, erfordern aber eine präzise Auslegung des Übermaßes.
Das wirksame Übermaß bei Presssitzen ist geringer als das nominale Toleranzübermaß. Oberflächenrauheit reduziert das wirksame Übermaß um ca. ΔS ≈ 0,8 × (Rz_Welle + Rz_Nabe). Dieser Verlust muss bei der Berechnung der Drehmomentkapazität einkalkuliert werden, sonst rutscht die Verbindung unter Last.
Typische Probleme und Montagetechniken
- Fretting: Mikrogleitbewegungen an der Fügefläche unter wechselnder Last führen zu Oberflächenverschleiß und Rissinitiierung.
- Plastische Verformung: Zu großes Übermaß überschreitet die Streckgrenze des schwächeren Fügepartners.
- Rutschen: Zu kleines wirksames Übermaß, oft durch unterschätzte Rauheitskorrektur verursacht.
Für die Montage von Pressverbänden empfiehlt sich das thermische Fügen: Die Nabe wird erwärmt, die Welle bleibt kalt. Das vermeidet Beschädigungen der Fügefläche und erhält das berechnete Übermaß. Werkstoffpaarungen sollten so gewählt werden, dass der Ausdehnungskoeffizient beider Teile ähnlich ist, um Temperaturspannungen im Betrieb zu begrenzen.
Profi-Tipp: Messen Sie Rz-Werte an Welle und Nabe vor der Montage und berechnen Sie den Rauheitsverlust ΔS explizit. Viele Ausfälle von Pressverbänden gehen auf geschätzte statt gemessene Rauheitswerte zurück.
Welche Werkstoffe und Fertigungsaspekte sind im Wellendesign besonders relevant?
Die Werkstoffwahl bestimmt Dauerfestigkeit, Zähigkeit und Fertigungsaufwand gleichermaßen. Eine pauschale Empfehlung gibt es nicht, weil Durchmesser, Lastprofil und Wärmebehandlung zusammenspielen.
Werkstoffempfehlungen nach Durchmesser und Last
Für Wellen bis 40 mm Durchmesser unter moderater Schwingbeanspruchung ist Baustahl C45 eine wirtschaftliche Wahl. Bei größeren Durchmessern oder hoher Schwingbeanspruchung empfiehlt sich 42CrMo4, dessen höhere Vergütungsfestigkeit die Mehrkosten durch verlängerte Lebensdauer ausgleicht. Dieser Zusammenhang gilt besonders für Antriebswellen in Getrieben und Werkzeugmaschinen.
Wärmebehandlung verändert die Werkstoffeigenschaften gezielt:
- Vergüten erhöht Zugfestigkeit und Zähigkeit gleichzeitig, ist aber mit Verzug verbunden.
- Randschichthärten (Induktionshärten, Einsatzhärten) steigert die Oberflächenhärte und Dauerfestigkeit, ohne den Kern zu verspröden.
- Nitrieren erzeugt eine harte, verschleißfeste Randschicht mit geringem Verzug, eignet sich aber nicht für alle Stähle.
Oberflächenqualität und Fertigungstoleranz
Hochgeschwindigkeitswellen erfordern geringe Rauheitswerte, weil jede Oberflächenkerbe als Rissinitiierungsstelle wirkt. Empfohlene Rauheitswerte liegen für Lagersitze bei Ra ≤ 0,8 µm und für Dichtflächen bei Ra ≤ 0,4 µm. Schleifzugaben müssen bereits in der Drehbearbeitung berücksichtigt werden, um Endmaß und Toleranz nach dem Schleifen sicher einzuhalten.
Schlechte Oberflächenqualität wirkt sich doppelt negativ aus: Sie erhöht die Kerbwirkung und verschlechtert das Schwingungsverhalten (NVH, Noise-Vibration-Harshness) der gesamten Antriebseinheit. Für Fertigungstoleranzen und Qualitätsanforderungen im Maschinenbau gelten deshalb enge Vorgaben, die bereits in der Konstruktionsphase festzulegen sind.
Wie können Ingenieure typische Fehler bei der Wellenauslegung vermeiden?
Fehler bei der Wellenauslegung entstehen selten durch falsche Formeln, sondern durch unvollständige Modelle. Die häufigsten Ursachen sind bekannt und lassen sich durch konsequente Anwendung der Normen und Softwareunterstützung vermeiden.
Typische Fehlerquellen und Gegenmaßnahmen:
- Kerbwirkung unterschätzt: Kerbwirkungszahlen für jeden Querschnitt einzeln bestimmen, nicht pauschal ansetzen.
- Kombinierte Belastungen vernachlässigt: Vergleichsspannung nach GEH mit α₀ = 0,7 immer berechnen, nie Einzelnachweise addieren.
- Größeneinflussfaktor K1 vergessen: Werkstoffkennwerte stets auf den tatsächlichen Querschnittsdurchmesser umrechnen.
- Rauheitskorrektur bei Presssitzen ausgelassen: ΔS ≈ 0,8 × (Rz_Welle + Rz_Nabe) explizit berechnen.
- Fluchtungsfehler ignoriert: Die Verbindung Welle-Nabe-Kupplung als System betrachten; Fluchtungsfehler erhöhen Biegemomente und verkürzen die Lebensdauer.
- FEM ohne Validierung: FEM-Ergebnisse durch analytische Nachrechnung nach DIN 743 absichern, nicht ersetzen.
Softwaretools wie MDESIGN oder KISSsoft unterstützen die normgerechte Berechnung nach DIN 743 und reduzieren Rechenfehler. Sie ersetzen jedoch nicht das Verständnis der zugrunde liegenden Mechanismen. Wer die Eingaben nicht plausibilisieren kann, erhält auch mit Software falsche Ergebnisse. Die Grundlagen der Wellenkonstruktion bleiben deshalb unverzichtbar, unabhängig vom eingesetzten Berechnungswerkzeug.
Wichtige Erkenntnisse
Normgerechtes Wellendesign nach DIN 743 erfordert die kombinierte Betrachtung von Kerbwirkung, Werkstoffkennwerten und Verbindungsgeometrie, um Dauerfestigkeit und Betriebssicherheit zuverlässig nachzuweisen.
| Thema | Details |
|---|---|
| Normnachweis nach DIN 743 | Dauerfestigkeit und statischer Nachweis sind beide zwingend, Mindestsicherheit S ≥ 1,2. |
| Kombinierte Belastung | Vergleichsspannung nach GEH mit α₀ = 0,7 berechnen, nie Biegung und Torsion getrennt nachweisen. |
| Kerbwirkungszahl Beta | Werkstoff- und größenabhängig bestimmen; bei Passfedernuten Werte zwischen 1,6 und 2,4 einplanen. |
| Presssitz-Auslegung | Rauheitskorrektur ΔS ≈ 0,8 × (Rz_Welle + Rz_Nabe) explizit einkalkulieren, sonst droht Rutschen. |
| Werkstoffwahl | C45 bis 40 mm, 42CrMo4 für größere Durchmesser oder hohe Schwingbeanspruchung. |
Was ich nach Jahren in der Wellenauslegung gelernt habe
Die Norm ist das Fundament. Aber sie schützt nur, wenn man sie vollständig anwendet.
In der Praxis sehe ich immer wieder denselben Fehler: Ingenieure berechnen Biegung und Torsion getrennt, wählen den größeren Wert und nennen das einen Nachweis. Das ist kein Nachweis nach DIN 743. Es ist eine Vereinfachung, die in ruhigen Betriebszuständen funktioniert und bei dynamischer Last versagt.
Kerbwirkung wird doch häufig unterschätzt, weil sie unsichtbar ist. Ein Wellenabsatz mit Radius 0,5 mm sieht harmlos aus. Die Kerbwirkungszahl von 2,0 oder mehr, die sich daraus ergibt, halbiert die ertragbare Spannungsamplitude. Wer das nicht einrechnet, hat einen Sicherheitsfaktor, der nur auf dem Papier stimmt.
Was ich empfehle: Betrachten Sie die gesamte Welle-Nabe-Kupplung als ein System. Fluchtungsfehler von wenigen Zehntel Millimetern erzeugen umlaufende Biegemomente, die in keiner Einzelberechnung auftauchen, aber die Lebensdauer halbieren können. Das ist halt die Realität im Maschinenbau.
Und noch etwas: Softwaretools wie MDESIGN sind wertvolle Hilfsmittel, aber sie sind kein Ersatz für das Verständnis der Mechanismen. Wer die Eingaben nicht plausibilisieren kann, bekommt auch mit Software falsche Ergebnisse. Die Norm lesen, verstehen, anwenden. Das ist der einzige Weg zu einer wirklich sicheren Welle.
— Uli

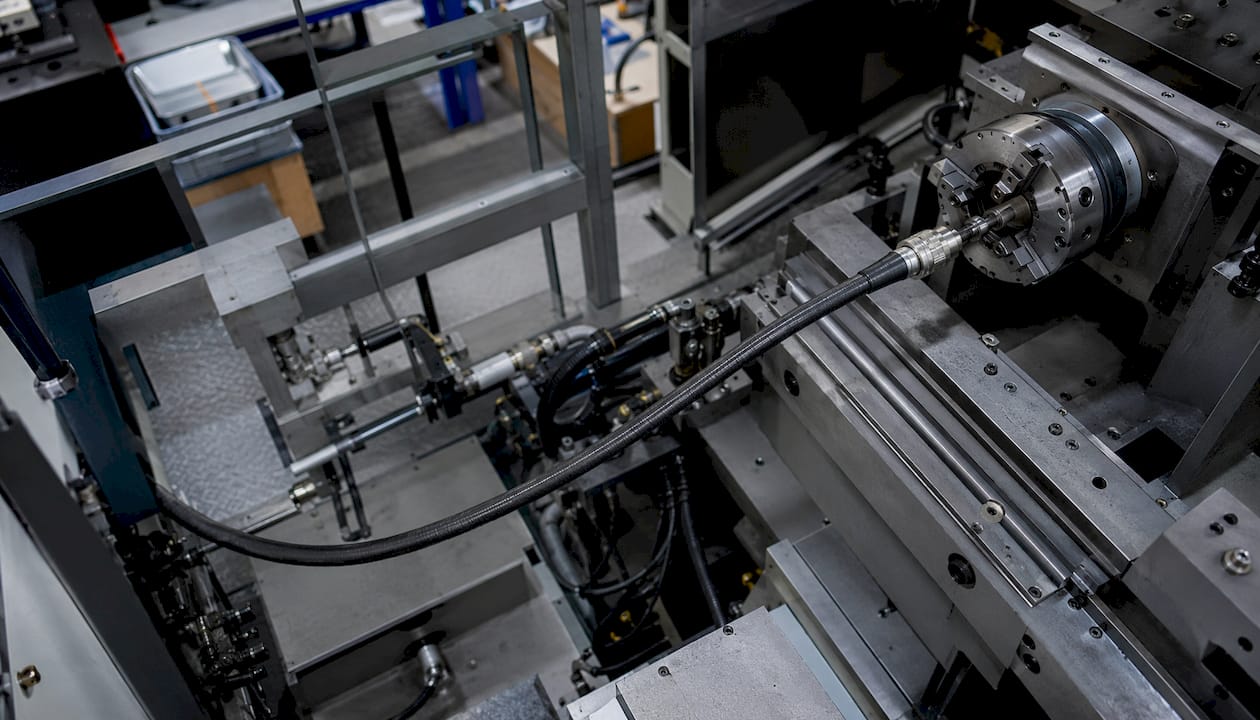

Biegsame Wellen von Biax-flexwellen für anspruchsvolle Antriebsaufgaben
Wellen, die Drehmoment in engen oder schwer zugänglichen Räumen übertragen müssen, stellen andere Anforderungen als starre Antriebswellen. Biax-flexwellen entwickelt und fertigt biegsame Wellen für genau diese Anwendungen, von der Entgratung bis zur Schleifbearbeitung in beengten Einbausituationen. Die Produkte sind für definierte Drehmoment- und Drehzahlbereiche ausgelegt und lassen sich mit verschiedenen Kupplungsschnittstellen kombinieren. Für Ingenieure, die Antriebslösungen für den Maschinenbau suchen, bietet Biax-flexwellen sowohl Standardkomponenten als auch kundenspezifische Konfigurationen. Technische Anfragen zur Auslegung und Auswahl beantwortet das Team über die Kontaktseite.
FAQ
Was ist Wellendesign im Maschinenbau?
Wellendesign ist die normgerechte Dimensionierung und Gestaltung rotierender Wellen, um Dauerfestigkeit und Betriebssicherheit unter kombinierten Belastungen sicherzustellen. Die zentrale Berechnungsnorm im deutschsprachigen Raum ist DIN 743.
Welche Norm gilt für die Wellenberechnung in Deutschland?
DIN 743 ist die maßgebliche Norm für die Tragfähigkeitsberechnung von Wellen und Achsen. Sie schreibt zwei Nachweise vor: Dauerfestigkeit und statische Fließsicherheit, jeweils mit S ≥ 1,2.
Warum sind Kerbwirkungen bei der Wellenauslegung so kritisch?
Kerbwirkungen erhöhen die lokale Spannung an Querschnittsübergängen und Nuten erheblich. Die Kerbwirkungszahl Beta kann bei Passfedernuten Werte zwischen 1,6 und 2,4 erreichen und ist damit die häufigste Ursache für Ermüdungsbrüche.
Wie berechnet man das wirksame Übermaß bei Presssitzen?
Das wirksame Übermaß ergibt sich aus dem nominalen Toleranzübermaß abzüglich des Rauheitsverlustes ΔS ≈ 0,8 × (Rz_Welle + Rz_Nabe). Dieser Verlust muss bei der Berechnung der Drehmomentkapazität zwingend berücksichtigt werden.
Wann empfiehlt sich 42CrMo4 statt C45 für Wellen?
42CrMo4 empfiehlt sich bei Wellendurchmessern über 40 mm oder bei hoher Schwingbeanspruchung. Die höhere Vergütungsfestigkeit verlängert die Lebensdauer und gleicht die Mehrkosten gegenüber C45 aus.
