Der minimale Biegeradius einer biegsamen Welle ist der kleinste Radius, auf dem die Wellenachse im Betrieb geführt werden darf, ohne dass Drehmomentübertragung, Laufruhe oder Lebensdauer unzulässig leiden. Anders als beim Blech oder bei einer Leitung geht es nicht nur um Bruch oder Beschädigung beim Verlegen. Bei einer drehenden Welle wirkt der Radius auf jede Umdrehung: Er bestimmt Reibung, Erwärmung, Verschleiß und damit die übertragbare Leistung. Dieser Beitrag erklärt, wie der Wert definiert ist, welche Faktoren ihn bestimmen und wie er in der Konstruktion berücksichtigt wird.

TL;DR

• Der minimale Biegeradius einer biegsamen Welle ist eine Grenze für den Betrieb, kein Wert für die bloße Verlegung. Er wird an der Wellenachse gemessen.
• Je kleiner der Radius, desto höher Reibung und Erwärmung zwischen Wellenseele und Schutzschlauch und desto geringer das dauerhaft übertragbare Drehmoment.
• Maßgeblich ist immer der Wert der kompletten Baugruppe aus Wellenseele, Schutzschlauch und Endanschlüssen, nicht der Wert eines Einzelteils.
• Konstruktiv gilt: so groß wie möglich biegen, Biegungen nicht direkt an die Endanschlüsse legen, dynamische Bewegungen im Betrieb vermeiden.
• Grenzwerte stammen aus dem Datenblatt der konkreten Welle. Bei Grenzfällen ist eine Auslegung mit dem Hersteller der sichere Weg.

Inhaltsverzeichnis

• Was der minimale Biegeradius bei einer biegsamen Welle bedeutet
• Betriebsradius und Verlegeradius
• Einflussfaktoren auf den zulässigen Biegeradius
• Auswirkungen eines zu kleinen Biegeradius
• Geometrische Auslegung im Bauraum
• Integration in typische Anwendungen
• Normen und Datenblätter
• Checkliste für die Auslegung
• Unsere Sicht auf den Biegeradius
• Biegsame Wellen von BIAX für den eigenen Einbaufall
• Häufige Fragen zum Biegeradius biegsamer Wellen
• Quellen

Was der minimale Biegeradius bei einer biegsamen Welle bedeutet

In den meisten technischen Disziplinen beschreibt der Begriff eine Grenze der Umformung oder Verlegung. Beim Blech ist es der kleinste Innenradius ohne Rissbildung. Bei Kabeln ist es der kleinste Radius, mit dem eine Leitung ohne Schaden verlegt werden darf. Für Netz- und Anschlussleitungen bestimmt er, wie eng eine Leitung ohne Schaden geführt werden kann.

Bei der biegsamen Welle kommt eine zweite Dimension hinzu: Rotation unter Last. Eine biegsame Welle besteht aus mehreren Lagen gegensinnig gewickelter Stahldrähte, der Wellenseele, die in einem Schutzschlauch läuft. Die Fachpresse beschreibt biegsame Wellen als verdrillte Metalldrahtgeflechte zur Bewegungs- und Kraftübertragung, eingesetzt vom Fahrzeugbau bis zum Maschinenbau. Wird diese Struktur gebogen, werden die Drähte auf der Außenseite der Biegung gedehnt und auf der Innenseite gestaucht. Bei jeder Umdrehung wechselt jede Drahtlage zwischen beiden Zuständen. Das ist eine Wechselbiegebeanspruchung mit der Drehzahl als Frequenz.

Daraus folgt die zentrale Aussage: Der minimale Biegeradius einer flexiblen Welle ist eine betriebliche Auslegungsgrenze. Wird er unterschritten, versagt die Welle in der Regel nicht sofort. Sie erwärmt sich stärker, verschleißt schneller und überträgt weniger Drehmoment, bis sie vorzeitig ausfällt.

Messbezug: Achse, nicht Außenkontur

Der Biegeradius wird von der Mittelachse der Welle bis zum Mittelpunkt der gedachten Kreisbahn gemessen. Dieselbe Konvention gilt auch in anderen Bereichen, etwa bei Glasfaserkabeln. Für die Konstruktion ist das relevant, weil der Bauraum an der Außenkontur des Schutzschlauchs gemessen wird. Der benötigte Einbauraum einer Biegung ergibt sich daher aus Biegeradius plus halbem Außendurchmesser des Schlauchs.

Betriebsradius und Verlegeradius

In Datenblättern und Gesprächen tauchen zwei Begriffe auf, die sauber getrennt werden sollten.

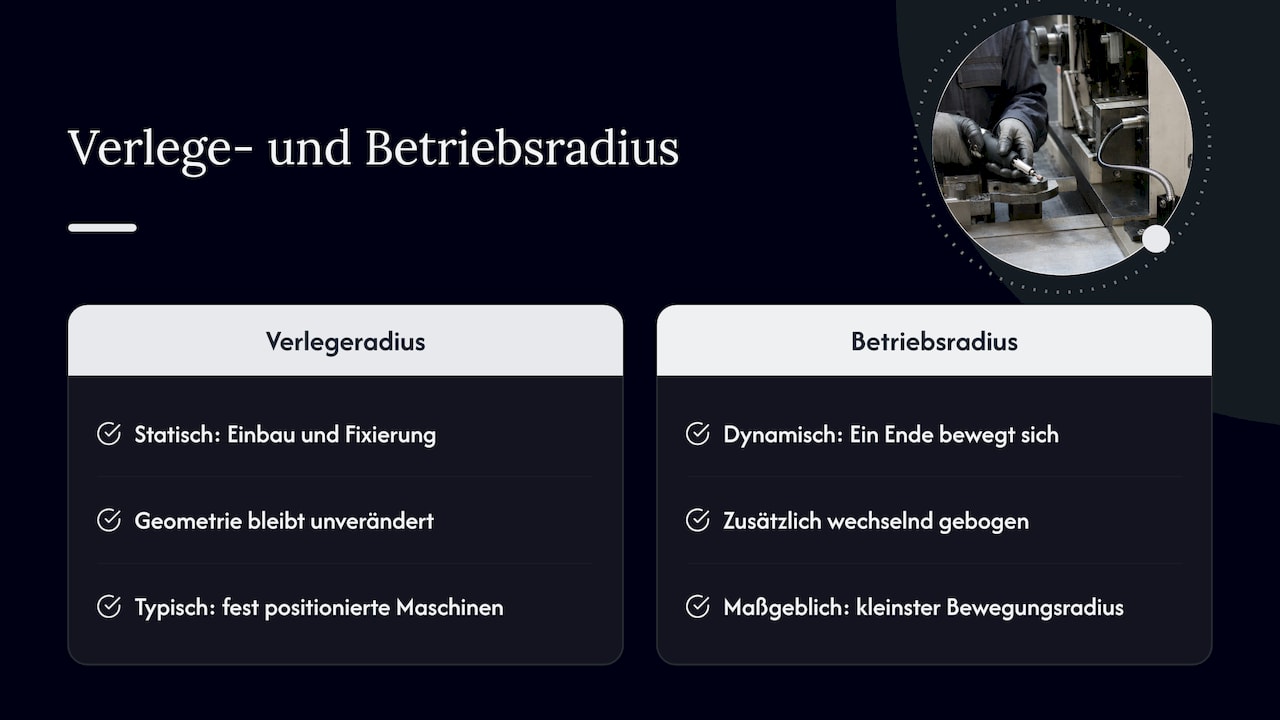

Verlegeradius (statisch): Der Radius, mit dem die Welle eingebaut und fixiert wird. Die Geometrie ändert sich im Betrieb nicht. Dies ist der Regelfall bei Antriebswellen in Maschinen, bei denen Motor und Abtrieb fest positioniert sind.

Betriebsradius (dynamisch): Der Radius, den die Welle während des Betriebs einnimmt, wenn sich ein Ende bewegt. Typisch für handgeführte Werkzeugwellen beim Entgraten, Schleifen und Polieren oder für Wellen an verfahrbaren Baugruppen. Die Welle wird zusätzlich zur Rotation wechselnd gebogen.

Für die Auslegung zählt der kleinste Radius, der im gesamten Bewegungsablauf auftritt. Bei einer handgeführten Werkzeugwelle ist das selten die Ruheposition, sondern die ungünstigste Arbeitsstellung, etwa wenn der Bediener das Handstück zurückzieht und die Welle vor dem Antrieb abknickt.

Einflussfaktoren auf den zulässigen Biegeradius

Der minimale Biegeradius ist kein fester Materialwert. Er ergibt sich aus Aufbau und Einsatzbedingungen der Welle.

Durchmesser und Aufbau der Wellenseele

Mit steigendem Seelendurchmesser steigt das übertragbare Drehmoment, gleichzeitig steigt der minimal zulässige Radius. Ebenso wirken Anzahl der Drahtlagen, Drahtdurchmesser und Wickelsteigung. Eine Seele mit vielen dünnen Drähten ist biegewilliger als eine Seele gleichen Durchmessers mit wenigen starken Drähten, überträgt aber ein anderes Drehmomentprofil. Für Antriebsaufgaben mit hohen Drehmomenten und für Betätigungsaufgaben mit geringem Verdrehspiel werden deshalb unterschiedliche Seelenkonstruktionen eingesetzt.

Drehzahl

Die Drehzahl bestimmt die Frequenz der Wechselbiegung und die Reibleistung zwischen Seele und Schutzschlauch. Bei Werkzeugwellen mit hohen Drehzahlen dominiert die Erwärmung. Bei hohen Drehzahlen ist ein großer Biegeradius deshalb besonders wichtig, auch wenn das Drehmoment gering ist.

Drehrichtung

Die äußere Drahtlage einer Antriebswelle ist so gewickelt, dass sie sich bei der vorgesehenen Drehrichtung unter Last zusammenzieht. In der Gegenrichtung neigt sie zum Aufweiten. Eine Welle, die gegen ihre Vorzugsrichtung betrieben wird, verliert erheblich an Drehmomentkapazität, und eine enge Biegung verstärkt diesen Effekt. Wechselnde Drehrichtung erfordert eine dafür ausgelegte Seele.

Schutzschlauch und Führung

Der Schutzschlauch hat einen eigenen minimalen Biegeradius. Metallschläuche, Kunststoffschläuche und kombinierte Ausführungen unterscheiden sich deutlich. Der zulässige Radius der Baugruppe ist der größere der beiden Werte. Zusätzlich entscheidet die Passung zwischen Seele und Schlauch: Zu viel Spiel lässt die Seele in der Biegung schlagen, zu wenig Spiel erhöht die Reibung.

Anzahl und Folge der Biegungen

Jede Biegung addiert Reibverluste. Eine Welle mit einer einzelnen 90°-Biegung verhält sich anders als eine Welle mit S-Schlag oder mehreren Richtungswechseln über die Länge, selbst wenn kein Einzelradius den Grenzwert unterschreitet. Herstellertechniken für die Auslegung weisen deshalb übereinstimmend darauf hin, dass biegsame Wellen in möglichst großen Radien verlegt werden sollen, weil die Einsatzgeometrie die übertragbare Leistung direkt beeinflusst.

Auswirkungen eines zu kleinen Biegeradius

Das Unterschreiten des zulässigen Radius zeigt sich in einer typischen Schadensfolge:

1. Erhöhte Reibung zwischen Wellenseele und Schlauchinnenwand, sichtbar an steigender Leistungsaufnahme des Antriebs.
2. Erwärmung der Baugruppe, die das Schmiermittel abbaut und die Reibung weiter erhöht.
3. Verschleiß des Schutzschlauchs auf der Außenseite der Biegung und Abrieb an der äußeren Drahtlage.
4. Reduziertes Drehmoment am Abtrieb, bei Werkzeugwellen bemerkbar als Drehzahleinbruch unter Last.
5. Ermüdungsbruch einzelner Drähte, häufig nahe der Endanschlüsse, gefolgt vom Bruch der Seele.

Bei Betätigungswellen äußert sich ein zu kleiner Radius anders: Der Verdrehwinkel zwischen Eingang und Ausgang steigt, die Stellgenauigkeit sinkt und das Lösemoment wird ungleichmäßig. Für Verstellaufgaben in Sondermaschinen, Klappenantrieben oder Justiereinrichtungen ist das oft das entscheidende Kriterium, lange bevor Verschleiß sichtbar wird.

Geometrische Auslegung im Bauraum

Der Biegeradius lässt sich früh im Konzept in eine Bauraumanforderung übersetzen. Die Grundbeziehungen sind einfache Kreisgeometrie.

Biegegeometrie	Bogenlänge auf der Achse	Bauraumbedarf (Achse)
90°-Biegung	π/2 · r	r in beiden Richtungen
180°-Biegung (U-Form)	π · r	2 · r Achsabstand
S-Versatz aus zwei 90°-Bögen	π · r	2 · r Versatz, 2 · r Länge

Zum Bauraum an der Außenkontur kommt der halbe Schlauchaußendurchmesser hinzu.

Rechenbeispiel: Ein Antrieb soll parallel versetzt zum Abtrieb sitzen. Das Datenblatt der gewählten Welle nennt einen minimalen Betriebsradius r. Ein S-Versatz aus zwei 90°-Bögen benötigt mindestens einen Achsversatz von 2 · r und eine Baulänge von 2 · r. Ist der verfügbare Versatz kleiner, gibt es drei Optionen: eine Welle mit kleinerem zulässigem Radius und entsprechend geringerem Drehmoment, eine größere Baulänge mit flacheren Bögen oder eine Änderung der Antriebsposition. Die Geometrie sollte deshalb vor der Festlegung von Motor- und Getriebeposition geprüft werden, nicht danach.

Gerade Abschnitte an den Endanschlüssen

Die Übergänge von der biegsamen Seele in die starren Endanschlüsse sind die höchstbeanspruchten Stellen. Eine Biegung direkt hinter einer Kupplung oder Lagerstelle konzentriert die Wechselbiegung auf einen kurzen Abschnitt. Konstruktiv wird deshalb hinter jedem Endanschluss ein gerader Abschnitt vorgesehen, bevor die Biegung beginnt. Knickschutz oder Führungshülsen an den Enden unterstützen dies, besonders bei handgeführten Werkzeugwellen.

Befestigung entlang der Strecke

Bei statischer Verlegung wird die Welle über Schellen am Schutzschlauch fixiert. Die Schellen sollen den Radius halten, nicht den Schlauch quetschen. Bei langen Strecken verhindern sie, dass sich unter Last oder bei hohen Drehzahlen die Geometrie ändert und die Welle sich lokal enger zieht als geplant.

Integration in typische Anwendungen

Entgraten, Schleifen und Polieren

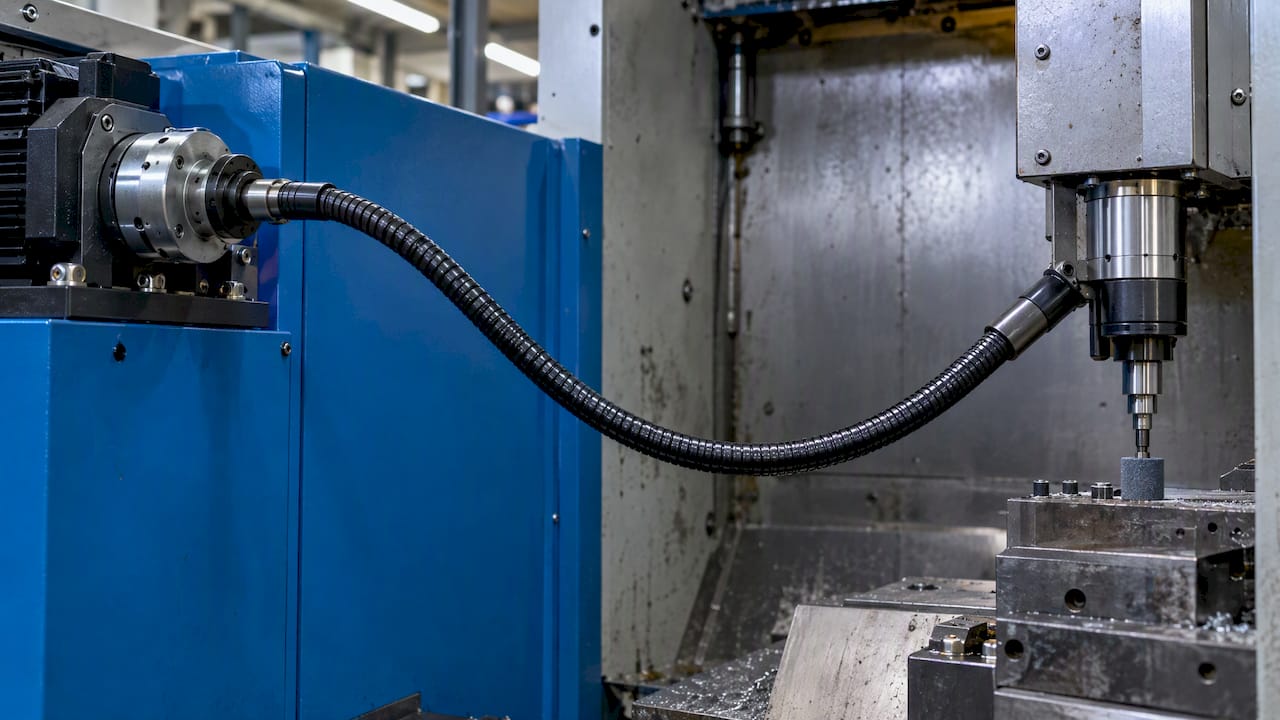

In Entgrat- und Finishingzellen übertragen biegsame Wellen die Rotation eines stationären Motors zu einem kompakten Werkzeug am Roboter oder an einer Spindelaufnahme. Der Motor bleibt außerhalb des Arbeitsraums, die bewegte Masse am Werkzeug sinkt. Der Biegeradius muss hier über den gesamten Bahnverlauf des Roboters geprüft werden. Die Simulation der Roboterbahn mit eingezeichneter Wellenführung zeigt früh, ob in Extremstellungen der zulässige Wert unterschritten wird. Hinweise zu weiteren Einsatzfeldern bietet der Überblick zu Flexiblen Wellen in der Fertigung.

Handgeführte Werkzeuge im Werkzeug- und Formenbau

Beim Polieren von Formen und Werkzeugen arbeitet die Welle dynamisch. Der Bediener bewegt das Handstück frei, die Welle folgt. Der Antrieb wird so aufgehängt, dass die Welle im Normalbetrieb in einem weiten Bogen hängt. Kritisch sind das Abknicken am Antriebsausgang und das Ablegen des Handstücks bei laufender Welle.

Beengte mechanische Leitungsführung

In Sondermaschinen, Prüfständen und Baugruppen der Luftfahrt werden biegsame Wellen eingesetzt, wo eine starre Welle mit Winkelgetrieben zu viel Bauraum, Gewicht oder Teileaufwand erfordern würde. Hier ist die Verlegung meist statisch, der Bauraum aber knapp. Die Abwägung zwischen Radius, Drehmoment und Verdrehsteifigkeit ist eine typische Aufgabe für eine kundenspezifische Auslegung. Grundlagen dazu beschreibt der Leitfaden zur Wellenkonstruktion.

Normen und Datenblätter

Für biegsame Wellen existierte mit DIN 75532 eine Norm zur Übertragung von Drehbewegungen. Teil 2 behandelt biegsame Antriebswellen, wurde im April 1979 veröffentlicht und ist laut Normendatenbank als inaktiv geführt. Endanschlüsse nach DIN 75532 sind in der Praxis weiterhin verbreitet, etwa bei Tachowellen. Für den zulässigen Biegeradius gilt heute jedoch das Datenblatt der konkreten Welle. Ein normativer Pauschalwert, der sich auf beliebige Seelenkonstruktionen übertragen ließe, existiert nicht.

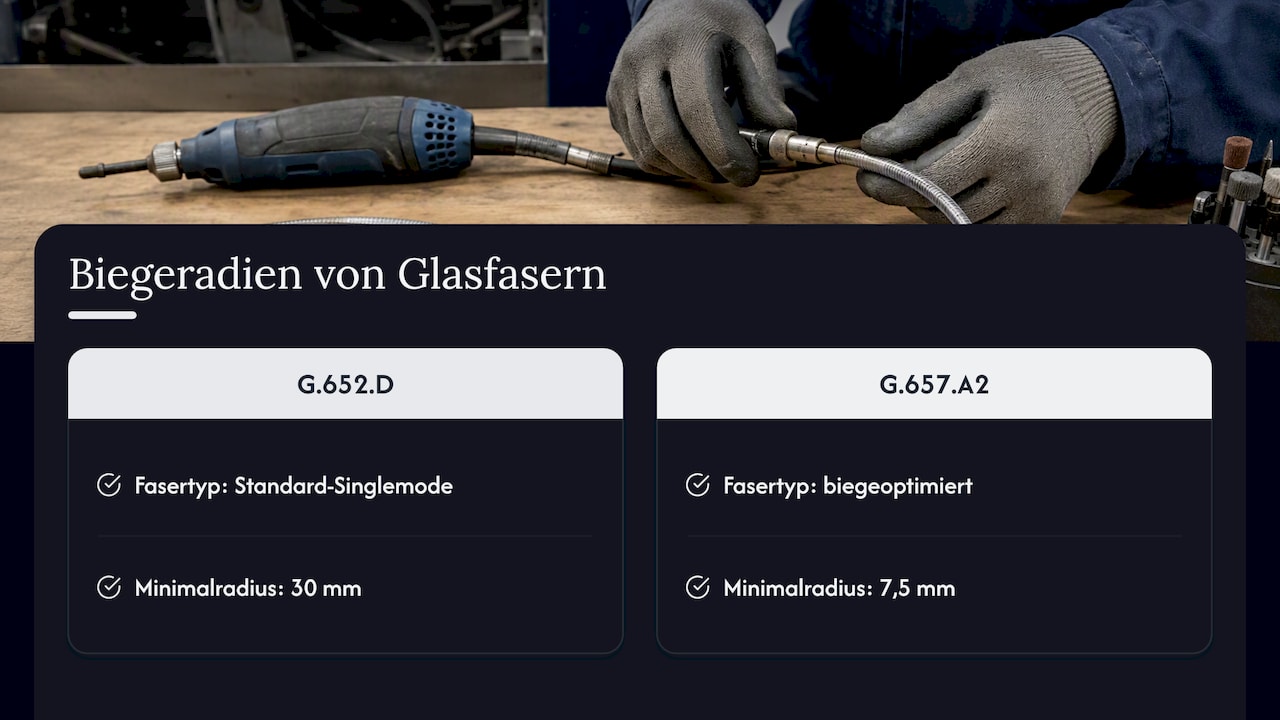

Das gleiche Prinzip gilt in anderen Fachgebieten. In der Glasfasertechnik unterscheiden sich Grenzwerte deutlich nach Fasertyp: Standard-Singlemodefasern nach ITU-T G.652.D erfordern einen minimalen Biegeradius von 30 mm, biegeoptimierte Fasern nach G.657.A2 erlauben 7,5 mm. Für das fertige Kabel ist dennoch der Wert der kompletten Baugruppe maßgeblich. Bei der biegsamen Welle ist es genauso: Der Wert der Seele allein sagt wenig, wenn Schlauch, Endanschlüsse und Führung einen größeren Radius erfordern.

Welche Angaben ein Datenblatt enthalten sollte

• minimaler Biegeradius, getrennt nach statischer und dynamischer Beanspruchung, sofern unterschieden
• übertragbares Drehmoment, mit Bezug auf Radius und Drehrichtung
• zulässige Drehzahl
• Verdrehwinkel unter Last bei Betätigungswellen
• Bezugslänge der Angaben
• Ausführung und Biegeradius des Schutzschlauchs

Fehlt eine dieser Angaben für den eigenen Lastfall, ist eine Rückfrage beim Hersteller günstiger als ein Versuch im Feld.

Checkliste für die Auslegung

1. Lastfall definieren: Drehmoment, Drehzahl, Drehrichtung, Einschaltdauer.
2. Geometrie erfassen: Lage von Antrieb und Abtrieb, Anzahl der Biegungen, kleinster Radius im gesamten Bewegungsablauf.
3. Statisch oder dynamisch festlegen.
4. Seele und Schutzschlauch nach Datenblatt wählen, maßgeblich ist der größere Radius.
5. Gerade Abschnitte hinter den Endanschlüssen vorsehen.
6. Befestigungspunkte so legen, dass der Radius unter Last erhalten bleibt.
7. Umgebung prüfen: Temperatur, Kühlschmierstoff, Schmutz, Späne.
8. Bei Grenzfällen Prototyp unter realen Bedingungen testen.

Unsere Sicht auf den Biegeradius

In Anfragen sehen wir oft, dass der Biegeradius als letzter Wert betrachtet wird. Motor, Werkzeug und Bauraum sind festgelegt, und die biegsame Welle soll den verbleibenden Weg überbrücken. Dann ist der Radius vorgegeben, und die Wellenauswahl wird zum Kompromiss.

Wir empfehlen den umgekehrten Weg. Wenn der Wellenverlauf früh mitgeplant wird, lässt sich mit kleinen Änderungen an der Antriebsposition oft ein deutlich größerer Radius erreichen. Das bringt mehr Reserve beim Drehmoment, weniger Erwärmung und längere Standzeiten. Wenn der Bauraum tatsächlich keinen Spielraum lässt, legen wir Seele, Schlauch und Endanschlüsse gemeinsam auf den Einbaufall aus. Dafür fragen wir nach Drehmoment, Drehzahl, Drehrichtung, Bewegungsablauf und Umgebung. Mit diesen Angaben lässt sich klären, ob eine Standardwelle reicht oder eine Sonderlösung sinnvoll ist.

— Uli

Biegsame Wellen von BIAX für den eigenen Einbaufall

BIAX entwickelt und fertigt biegsame Wellen für industrielle Antriebs- und Betätigungsaufgaben. Das Sortiment umfasst Antriebs- und Werkzeugwellen bis 50.000 U/min, Betätigungswellen, Wellenseelen als Meterware und anschlussfertig veredelte Wellen. Für Einbaufälle mit engem Bauraum oder besonderen Anforderungen an Drehmoment, Drehzahl und Anschlussgeometrie entstehen Sonderlösungen und Prototypen mit technischer Beratung und Engineering.

Häufige Fragen zum Biegeradius biegsamer Wellen

Was bedeutet ein minimaler Biegeradius von 60 mm?

Die Mittelachse der Welle darf an keiner Stelle enger als auf einem Kreis mit 60 mm Radius geführt werden. Eine 180°-Biegung benötigt damit mindestens 120 mm Achsabstand zwischen den beiden Schenkeln. Zum Bauraum an der Außenkontur kommt der halbe Schlauchdurchmesser hinzu.

Gilt der Biegeradius aus dem Datenblatt für jede Drehzahl?

Nicht zwingend. Der Wert bezieht sich auf die im Datenblatt genannten Bedingungen, meist Drehmoment, Drehzahl und Bezugslänge. Bei höheren Drehzahlen oder höherer Einschaltdauer ist ein größerer Radius sinnvoll, um Erwärmung zu begrenzen.

Darf eine biegsame Welle kurzzeitig enger gebogen werden?

Im Stillstand, etwa bei der Montage, ist eine kurzzeitige engere Biegung weniger kritisch als im Betrieb, solange Seele und Schlauch nicht plastisch verformt werden. Unter Last und Drehzahl sollte der zulässige Radius nicht unterschritten werden. Grenzen für die Montage gibt der Hersteller an.

Warum fällt eine Welle trotz eingehaltenem Radius früh aus?

Häufige Ursachen sind Biegungen direkt hinter den Endanschlüssen, falsche Drehrichtung, dynamische Bewegungen, die bei der Auslegung nicht berücksichtigt wurden, oder fehlende Schmierung. Auch mehrere Biegungen hintereinander erhöhen die Belastung. Eine Analyse des Einbaufalls klärt die Ursache meist schnell.
