Grundlagen der Wellenkonstruktion: Leitfaden für Ingenieure
22 Juni 2026Kurz gesagt:
- Grundlagen der Wellenkonstruktion berücksichtigen mechanische Belastungen, Werkstoffe und Fertigungstoleranzen. Biegsame Wellen übertragen Drehmoment in engen Räumen und erfordern spezielle Betrachtung von Torsion, Biegung und Axialkräften. Für langlebige, präzise Wellen sind geeignete Materialwahl, Oberflächenqualität und passende Fertigungsverfahren unerlässlich.
Die Grundlagen der Wellenkonstruktion definieren, welche mechanischen Belastungen eine Welle aufnehmen muss, welche Werkstoffe und Geometrien dafür geeignet sind und welche Fertigungsverfahren die geforderte Präzision sicherstellen. Biegsame Wellen stellen dabei einen Sonderfall dar: Sie übertragen Drehmoment und Drehbewegung durch enge oder schwer zugängliche Räume, wie sie beim Entgraten, Schleifen oder Polieren in der industriellen Fertigung auftreten. Wer diese Grundlagen kennt, trifft bei der Auslegung fundierte Entscheidungen zu Material, Geometrie und Fertigungstoleranz. Dieser Leitfaden richtet sich an Maschinenbauingenieure und Techniker, die biegsame Wellen auslegen oder in bestehende Antriebssysteme integrieren.
Welche konstruktiven Belastungen beeinflussen die Gestaltung einer biegsamen Welle?

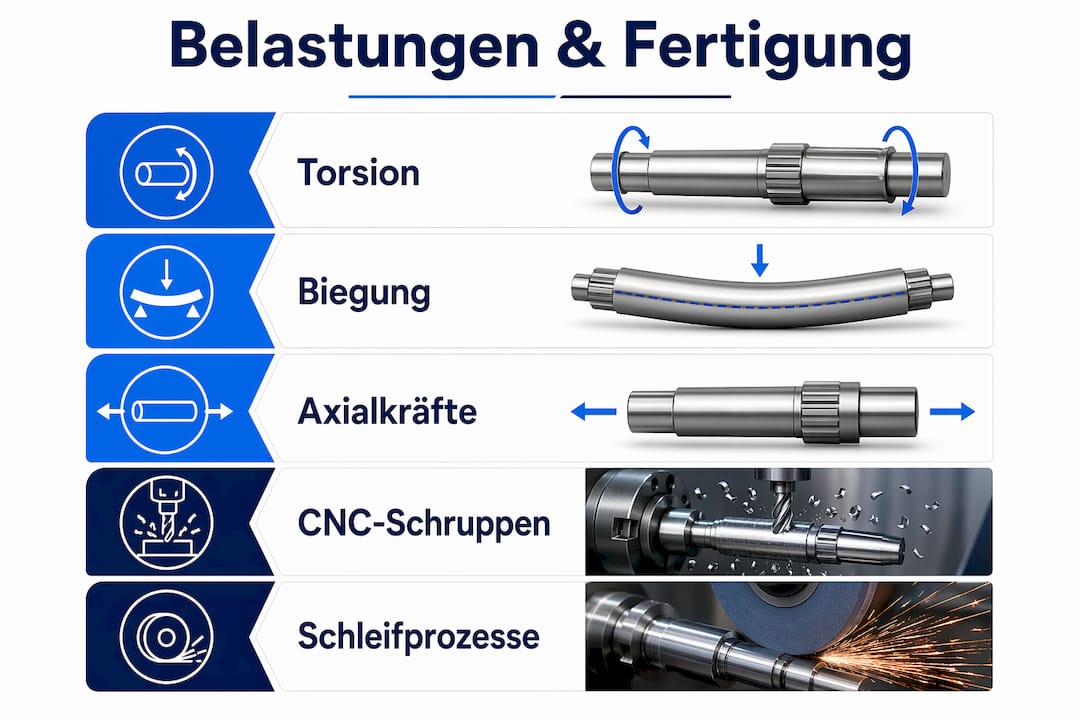

Torsion, Biegung und Axialkräfte sind die drei Hauptbelastungsarten, die bei der Wellenkonstruktion zu berücksichtigen sind. Jede dieser Belastungen erzeugt Spannungen im Wellenquerschnitt. Treten sie gleichzeitig auf, überlagern sich die Spannungsfelder und die Auslegung wird deutlich anspruchsvoller.
Torsion entsteht durch das übertragene Drehmoment. Bei biegsamen Wellen kommt Biegung hinzu, weil der Wellenkern durch den Krümmungsradius des Einsatzwegs dauerhaft gebogen wird. Axialkräfte spielen vor allem bei Schub- oder Zugbelastungen eine Rolle, etwa wenn ein Schleifwerkzeug gegen ein Bauteil gedrückt wird. Torsion, Biegung und Axialkräfte müssen deshalb gemeinsam betrachtet werden, nicht isoliert.
Stoßbelastungen und dynamische Lasten verschärfen die Situation. Ein kurzer Laststoß beim Anfahren eines Schleifwerkzeugs kann die statische Nennlast um ein Vielfaches übersteigen. Für die Auslegung bedeutet das: Die Nennspannung allein reicht nicht aus. Dynamische Lastfaktoren müssen in die Berechnung einfließen.
Die kombinierte Spannungsanalyse nach der von-Mises-Hypothese liefert hier den entscheidenden Wert. Sie fasst Normal- und Schubspannungen zu einer Vergleichsspannung zusammen, die direkt mit der Streckgrenze des Werkstoffs verglichen werden kann. Liegt die Vergleichsspannung dauerhaft unter der Streckgrenze, ist plastische Verformung ausgeschlossen.
- Torsionsspannung ergibt sich aus Drehmoment und polarem Widerstandsmoment des Querschnitts.
- Biegespannung hängt vom Biegemoment und dem axialen Widerstandsmoment ab.
- Axialkraft erzeugt eine gleichmäßige Normalspannung über den gesamten Querschnitt.
- Kerbwirkung an Schultern, Nuten oder Bohrungen erhöht die lokale Spannung erheblich und muss durch Kerbfaktoren korrigiert werden.
Profi-Tipp: Kerbwirkungszahlen aus einschlägigen Normen wie DIN 743 oder FKM-Richtlinie sind konservativ. Wer Gewicht sparen oder Durchmesser reduzieren will, sollte FEM-gestützte Spannungsanalysen einsetzen, um Reserven gezielt zu nutzen.
Wie wirken sich Materialwahl und Oberflächenqualität auf Funktion und Haltbarkeit aus?
Die Materialwahl für biegsame Wellen bestimmt direkt, wie viel Drehmoment die Welle übertragen kann und wie lange sie unter zyklischer Belastung hält. Torsionssteifigkeit und Verschleißfestigkeit sind die maßgeblichen Auswahlkriterien. Kohlenstoffstähle wie C45 bieten ein gutes Verhältnis aus Festigkeit und Bearbeitbarkeit. Legierte Stähle wie 42CrMo4 erreichen nach Vergüten deutlich höhere Streckgrenzen und eignen sich für hochbelastete Antriebswellen. Edelstähle kommen dort zum Einsatz, wo Korrosionsbeständigkeit gefordert ist, etwa in der Lebensmittel- oder Medizintechnik.
Die Oberflächenrauheit beeinflusst das Reibungsverhalten und das NVH-Verhalten (Noise, Vibration, Harshness) einer Welle direkt. Raue Oberflächen erhöhen die Reibung an Lagerstellen und Dichtungen, was Energieverluste und Wärmeentwicklung steigert. Optimierte Oberflächen reduzieren Schwingungen und verlängern die Lebensdauer von Lagern und Dichtungen spürbar.
Typische Werkstoffkombinationen im Überblick:
- C45 (normalisiert oder vergütet): Standardwerkstoff für mittlere Belastungen, gut zerspanbar, kostengünstig.
- 42CrMo4 (vergütet): Hohe Zähigkeit und Festigkeit, bevorzugt bei dynamisch hochbelasteten Wellen.
- 16MnCr5 (einsatzgehärtet): Harte Oberfläche bei zähem Kern, geeignet für Wellen mit Verzahnungen oder Laufbahnen.
- 1.4301 / 1.4571 (Edelstahl): Korrosionsbeständig, geringere Festigkeit als vergütete Stähle, Einsatz in Sonderumgebungen.
Oberflächenbehandlungen wie Induktionshärten, Nitrieren oder Hartverchromung erhöhen die Verschleißfestigkeit an kritischen Stellen gezielt. Beim Nitrieren entsteht eine harte Randzone ohne wesentlichen Verzug, was enge Toleranzen nach der Wärmebehandlung erhält. Induktionshärten eignet sich besonders für lokale Härtezonen an Lagersitzen oder Wellenzapfen.
Welche Fertigungsverfahren prägen die Produktion präziser biegsamer Wellen?
Moderne Wellenfertigung folgt einem mehrstufigen Prozess, der von der Schruppbearbeitung bis zur Feinbearbeitung reicht. Jede Stufe hat eine klar definierte Aufgabe. Das Überspringen einer Stufe führt fast immer zu Toleranzproblemen in der nächsten.
- Schruppen (CNC-Drehen): Abtragen des Großteils des Aufmaßes, Herstellung der Grundgeometrie. Oberflächenrauheit und Maßgenauigkeit spielen hier noch eine untergeordnete Rolle.
- Feindrehen: Herstellung der Stufengeometrie mit Toleranzen im Bereich IT7 bis IT6. CNC-Schrupp- und Feindrehverfahren erzeugen Oberflächenrauheiten bis Ra 1,6 μm.
- Wärmebehandlung: Vergüten, Einsatzhärten oder Nitrieren je nach Werkstoff und Anforderung. Nach der Wärmebehandlung ist ein Verzugsausgleich durch Schleifen notwendig.
- Rundschleifen: Reduziert Rundheitsfehler auf unter 0,003 mm und erzeugt die geforderte Oberflächengüte an Lagersitzen und Dichtflächen. Dieser Schritt ist für hochdynamische Anwendungen unverzichtbar.
- Dynamisches Auswuchten: Beseitigt Unwuchten, die durch Materialinhomogenitäten oder Fertigungsabweichungen entstehen.
| Fertigungsschritt | Erreichbare Toleranz | Typische Rauheit Ra |
|---|---|---|
| CNC-Schruppen | IT11–IT9 | 6,3–12,5 μm |
| CNC-Feindrehen | IT8–IT6 | 1,6–3,2 μm |
| Rundschleifen | IT5–IT4 | 0,2–0,8 μm |
| Hartdrehen | IT6–IT5 | 0,4–1,6 μm |
Toleranzen bis ±0,0127 mm sind bei hochpräzisen Wellen üblich und erfordern zwingend Schleifprozesse. Das bedeutet: Wer diese Toleranzklasse anstrebt, muss Schleifaufmaß bereits beim Feindrehen einplanen.
Bei langen Wellen mit einem Längen-Durchmesser-Verhältnis über 10–12:1 steigt das Durchbiegungsrisiko während der Bearbeitung erheblich. Lünetten und Reitstöcke sind dann keine Option, sondern Pflicht. Ohne diese Fertigungshilfsmittel lassen sich enge Toleranzen über die gesamte Wellenlänge nicht einhalten.
Unausgewuchtete Wellen führen zu vorzeitigem Verschleiß und erhöhten Geräuschpegeln. Die mathematische Auslegung allein reicht nicht aus. Dynamisches Auswuchten gehört zum Fertigungsabschluss jeder qualitativ hochwertigen Welle.
Profi-Tipp: Beim Schleifen von Wellen mit mehreren Lagersitzen sollte die Schleiffolge von der Wellenmitte nach außen erfolgen. So minimiert man den Einfluss von Spannungsüberlagerungen auf die Maßhaltigkeit der bereits bearbeiteten Sitzflächen.
Wie beeinflussen Länge, Lagerposition und Schultergeometrie die Stabilität?
Die Konstruktionsprinzipien für Wellenlänge und Lagerpositionierung haben direkten Einfluss auf Durchbiegung, kritische Drehzahl und Ermüdungsverhalten. Kurze Wellen mit nahe beieinander liegenden Lagern zeigen geringere Durchbiegung und höhere kritische Drehzahlen. Das reduziert Resonanzprobleme im Betrieb.
Lager sollten so nah wie möglich an den Lastvektoren platziert werden. Kurze Wellen und nahe Lagerstützen minimieren das Biegemoment zwischen den Stützstellen und erhöhen die kritische Drehzahl, was Resonanzen im Betriebsdrehzahlbereich verhindert. Bei biegsamen Wellen ist die Lagerpositionierung durch den Einsatzweg vorgegeben. Deshalb ist die Wahl des Wellenkernquerschnitts und der Schutzummantelung umso wichtiger.
Schulterübergänge sind konstruktive Schwachstellen, wenn sie falsch gestaltet werden. Radien an Schulterübergängen reduzieren Spannungsspitzen und minimieren das Risiko von Ermüdungsrissen. Ein scharfer Übergang erzeugt eine Kerbwirkung, die die lokale Spannung um ein Vielfaches der Nennspannung erhöhen kann. Kontrollierte Wurzelradien sind deshalb der wichtigste Einzelparameter zur Vermeidung von Ermüdungsschäden an Stufenwellen.
Vergleich: Schultergeometrie und ihre Auswirkungen
| Geometrie | Kerbwirkung | Empfehlung |
|---|---|---|
| Scharfe Schulter (r < 0,1 mm) | Sehr hoch | Nur bei statischer Last vertretbar |
| Kleiner Radius (r = 0,5–1 mm) | Mittel | Für moderate dynamische Belastung |
| Großer Radius (r > 2 mm) | Gering | Bevorzugt bei zyklischer Belastung |
| Freistich nach DIN 509 | Gering bis mittel | Standardlösung für Lagersitze |
Passungen an Lagersitzen müssen die Belastungsart berücksichtigen. Übergangspassungen wie k6/H7 verhindern das Wandern des Lagerinnenrings unter Umfangslast. Bei Punktlast am Innenring kann eine Spielpassung ausreichen. Die Wahl der falschen Passung führt zu Passungsrost oder zum Fressen der Lagerstelle.
Folgende Konstruktionsprinzipien gelten für industrielle Wellenarten generell:
- Längen-Durchmesser-Verhältnis möglichst unter 10:1 halten, um Durchbiegung zu begrenzen.
- Lager so nah wie möglich an Krafteinleitungspunkten platzieren.
- Schulterradien nach FKM-Richtlinie oder DIN 743 dimensionieren.
- Freistiche an Lagersitzen nach DIN 509 vorsehen, um Schleifauslauf zu ermöglichen.
- Passung nach Belastungsart wählen: Umfangslast erfordert Presspassung oder Übergangspassung.
Wichtige Erkenntnisse
Die Grundlagen der Wellenkonstruktion erfordern die integrierte Betrachtung von Belastungsanalyse, Werkstoffwahl, Fertigungsverfahren und Geometriegestaltung, um Funktion und Lebensdauer sicherzustellen.
| Thema | Details |
|---|---|
| Belastungsanalyse | Torsion, Biegung und Axialkräfte gemeinsam nach von-Mises auswerten, nicht isoliert betrachten. |
| Materialwahl | Vergütete Stähle wie 42CrMo4 für dynamisch hochbelastete Wellen, Edelstahl nur bei Korrosionsanforderung. |
| Fertigungstoleranz | Toleranzen unter ±0,0127 mm erfordern Rundschleifen nach der Wärmebehandlung. |
| Schultergeometrie | Kontrollierte Wurzelradien an Schulterübergängen sind der wichtigste Parameter gegen Ermüdungsrisse. |
| Dynamisches Auswuchten | Auswuchten nach der Endbearbeitung verhindert vorzeitigen Verschleiß und Geräuschentwicklung im Betrieb. |
Warum integrierte Betrachtung in der Praxis oft scheitert
Wer lange in der Wellenkonstruktion arbeitet, stellt fest: Die meisten Fehler entstehen nicht durch falsche Formeln, sondern durch fehlende Abstimmung zwischen Konstruktion und Fertigung. Ein Konstrukteur legt einen Schulterradius von 0,5 mm fest. Der Schleifer arbeitet mit einem Schleifscheibenprofil, das diesen Radius nicht sauber abbildet. Das Ergebnis ist ein scharfer Übergang, der in keiner Zeichnung steht, aber in der Welle steckt.
Denn genau hier liegt das eigentliche Problem: Konstruktionszeichnungen beschreiben den Sollzustand. Die Fertigung liefert den Istzustand. Beide müssen von Anfang an aufeinander abgestimmt sein. Wer Toleranzen und Radien festlegt, ohne die Fertigungsmöglichkeiten zu kennen, produziert Ausschuss oder, schlimmer, Teile die im Feld versagen.
Bei biegsamen Wellen kommt ein weiterer Aspekt hinzu. Der Wellenkern wird im Betrieb dauerhaft gebogen. Das ist ja gerade der Sinn der Konstruktion. Aber diese Dauerbiegung überlagert sich mit der Torsion aus dem Antrieb. Wer das in der Auslegung nicht berücksichtigt, unterschätzt die tatsächliche Beanspruchung erheblich.
Meine Empfehlung: Konstruktion, Werkstofftechnik und Fertigung sollten schon in der frühen Designphase gemeinsam an einem Tisch sitzen. Nicht erst wenn die ersten Muster versagen.
— Uli
Biegsame Wellen von Biax-flexwellen für industrielle Antriebe
Biax-flexwellen entwickelt und fertigt biegsame Wellen für anspruchsvolle industrielle Anwendungen, darunter Entgraten, Schleifen und Polieren in beengten Einbausituationen. Die Wellenkerne werden nach kundenspezifischen Anforderungen ausgelegt, mit definierten Drehmomenten, Drehzahlen und Kupplungsschnittstellen. Für Ingenieure, die eine flexible Antriebslösung für ihre Anlage suchen, bietet Biax-flexwellen sowohl Standardkomponenten als auch maßgefertigte Konfigurationen. Wer die Unterschiede zwischen starren und biegsamen Wellen für die eigene Anwendung abwägen will, findet dazu einen strukturierten Auswahlvergleich für Antriebe. Technische Anfragen zur Wellenauslegung beantwortet das Team von Biax-flexwellen direkt über die Kontaktseite.
FAQ
Was versteht man unter Wellenkonstruktion im Maschinenbau?
Wellenkonstruktion bezeichnet die Auslegung rotierender Maschinenelemente zur Übertragung von Drehmoment und Drehbewegung unter Berücksichtigung mechanischer Belastungen, Werkstoffeigenschaften und Fertigungstoleranzen. Biegsame Wellen sind eine Sonderform, die Drehmoment durch gekrümmte Wege überträgt.
Welche Materialien eignen sich für hochbelastete Wellen?
Vergütete Stähle wie 42CrMo4 sind die erste Wahl für dynamisch hochbelastete Wellen, da sie hohe Zähigkeit mit guter Festigkeit verbinden. Für korrosive Umgebungen kommen austenitische Edelstähle wie 1.4571 zum Einsatz, allerdings mit geringerer Festigkeit.
Warum ist dynamisches Auswuchten bei Wellen notwendig?
Unausgewuchtete Wellen erzeugen umlaufende Fliehkräfte, die Lager belasten, Schwingungen anregen und den Geräuschpegel erhöhen. Dynamisches Auswuchten beseitigt diese Unwuchten und ist Voraussetzung für langen störungsfreien Betrieb.
Wie wirkt sich das Längen-Durchmesser-Verhältnis auf die Fertigung aus?
Bei einem Verhältnis über 10–12:1 steigt die Durchbiegung der Welle während der Zerspanung. Lünetten und Reitstöcke sind dann erforderlich, um Toleranzen über die gesamte Länge einzuhalten.
Welche Passungen sind für Wellenlager geeignet?
Übergangspassungen wie k6 auf der Welle mit H7-Bohrung im Lager verhindern das Wandern des Innenrings unter Umfangslast. Bei reiner Punktlast am Innenring kann eine Spielpassung ausreichen, Umfangslast erfordert jedoch immer eine feste Passung.
