Verlegung von Flexwellen: Auslegung, Berechnung und Einbau
28 September 2026Ob sich eine biegsame Welle an der geplanten Einbaustelle verlegen lässt, entscheidet sich an drei Werten: dem übertragbaren Drehmoment M_t, der Betriebsdrehzahl n und dem minimalen Betriebsbiegeradius R_min. Liegen diese Größen innerhalb der Herstellerangaben, ist die Verlegung unkritisch. Bei Grenzwerten empfiehlt sich vorab ein Dauerfestigkeitsnachweis nach DIN 743, bei Unsicherheit die technische Rücksprache mit dem Hersteller.
Kurz gesagt:
- Die Verlegung biegsamer Wellen ist nur bei Einhaltung der Grenzwerte für Drehmoment, Drehzahl und minimalen Biegeradius ohne Risiko möglich.
- Engere Biegeradien erhöhen Reibung und Erwärmung, weshalb die zulässige Drehzahl bei gekrümmter Verlegung deutlich sinkt.
- Die Wahl des Biegeradius, der Führungspunkte und Schutzschläuche beeinflusst die Lebensdauer und Sicherheit der Welle erheblich.
- Bei Unsicherheiten ist ein Dauerfestigkeitsnachweis nach DIN 743 notwendig, um Dauerbelastbarkeit auch bei Kerbwirkung zu gewährleisten.
- Die richtige Werkstoffwahl und der Nachweis der Kerbwirkungsfestigkeit tragen wesentlich zur Vermeidung von Ausfällen bei.
Inhaltsverzeichnis
- Planungskriterien für Routing und Verlegung
- Berechnungsformeln für Biegung, Torsion und kombinierte Beanspruchung
- Montage- und Einbauhinweise für Anschluss, Führung und Schutz
- Typische Fehler bei der Verlegung und wie man sie behebt
- BIAX-Praxisressourcen, Rechner und technische Beratung
- Autorenperspektive: Praxistipp des BIAX-Autors Uli
- BIAX-Angebot: Produkte, kundenspezifische Lösungen und Kontakt
- Quellen
- FAQ

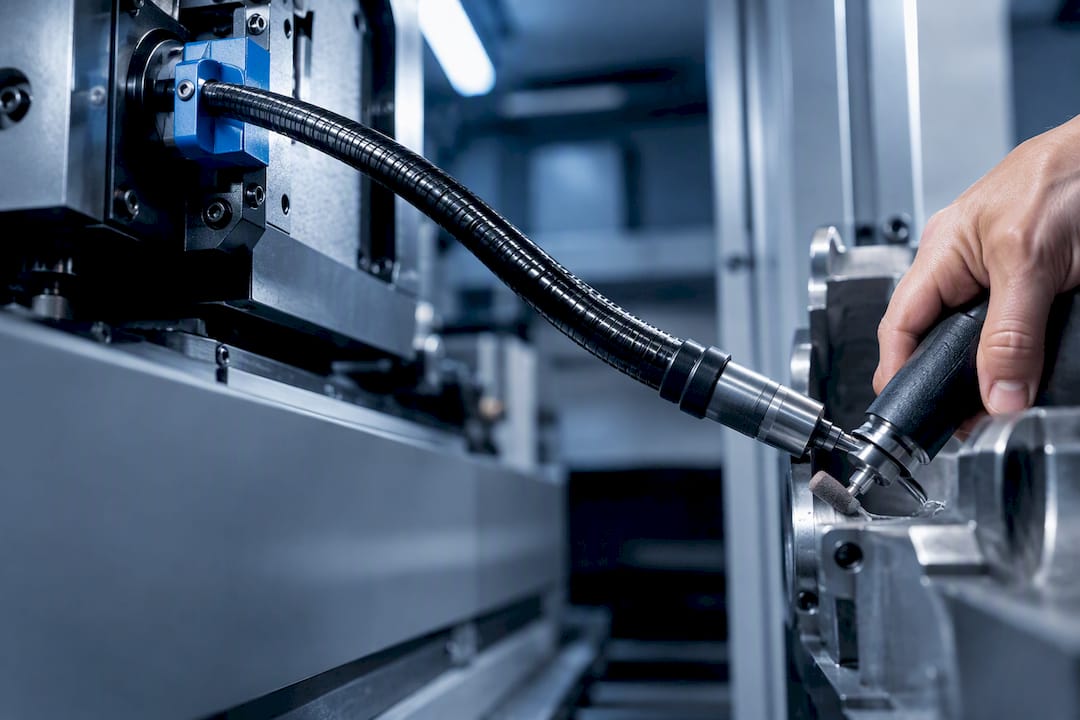

Planungskriterien für Routing und Verlegung
Der Betriebsbiegeradius bestimmt maßgeblich, wie viel Leistung eine biegsame Welle bei welcher Drehzahl übertragen kann. Ein engerer Radius erhöht die innere Reibung und die Erwärmung im Wellenkern, wodurch sich die zulässige Drehzahl gegenüber dem geraden Einbau deutlich reduziert. Herstellerangaben zu Leistung und Drehzahl gelten meist für den geraden Einbau, nicht für die gekrümmte Verlegung in der Maschine, wie Suhner in seinen Auswahlhinweisen beschreibt.
Bei der Routenplanung sind folgende Punkte vorab zu klären:
- Führungsabstand: Ab etwa dem 20- bis 30-fachen des Wellendurchmessers ist eine Zwischenführung erforderlich, um Durchbiegung und Reibungswärme zu begrenzen.
- Gesamtlänge: In der Praxis werden Längen bis etwa 15 Meter berichtet, abhängig von Durchmesser und Führungskonzept.
- Schutzschlauch: Das Verhältnis von Wellendurchmesser zu Schlauchinnendurchmesser liegt als Faustwert bei etwa 1:1,2; bei hohen Drehzahlen oder größeren Durchmessern ist ein Schutzschlauch praktisch Pflicht.
- Umgebungseinflüsse: Temperatur, Verschmutzung und Korrosionsrisiko beeinflussen die Wahl von Schlauchmaterial und Führungselementen.
Diese Faustregeln stammen aus den praxisorientierten Auswahlempfehlungen von Suhner und decken sich mit dem systematischen Ansatz zur Bestimmung eines Mindestbiegeradius, wie ihn der Biegeradius-Rechner von OHM mit Korrekturfaktoren für Verfahren, Werkstoff und Temperatur beschreibt.
Profi-Tipp: Planen Sie Führungspunkte immer an den Stellen mit der stärksten Krümmung ein, nicht erst am Ende der Strecke: dort entsteht die höchste Reibungswärme.
Berechnungsformeln für Biegung, Torsion und kombinierte Beanspruchung
Die Auslegung einer biegsamen Welle folgt den klassischen Festigkeitsformeln für Vollwellen, ergänzt um den Einfluss der Torsion aus der Drehmomentübertragung. Nach Jus-spanntechnik gilt für reine Biegung:
σ_b = M_b / W_b, mit W_b = (π · d³) / 32
Für reine Torsion gilt entsprechend:
τ_t = M_t / W_t, mit W_t = (π · d³) / 16
Da biegsame Wellen in der Regel gleichzeitig Biegung und Torsion erfahren, wird die kombinierte Beanspruchung über das Vergleichsmoment nach der Gestaltänderungsenergiehypothese ermittelt:
M_v = √(M_b² + 0,75 · (α0 · M_t)²)
Daraus folgt der erforderliche Durchmesser:
d = ³√((32 · M_v) / (π · σ_b,zul))
Der Faktor α0 berücksichtigt das Verhältnis von zulässiger Biege- zu Torsionsspannung des jeweiligen Werkstoffs. Die zulässige Spannung σ_b,zul hängt vom gewählten Werkstoff ab: Für Werkstoffe wie S235JR, C45, 42CrMo4 oder X5CrNi18-10 nennt jus-spanntechnik.de unterschiedliche Zugfestigkeitsbereiche, wobei die zulässige Biegespannung bei wechselnder Belastung häufig bei etwa einem Sechstel bis einem Achtel der Zugfestigkeit angesetzt wird. Kerbwirkung durch Passfedernuten oder Wellenabsätze reduziert diesen Wert zusätzlich und muss im Dauerfestigkeitsnachweis nach DIN 743 gesondert berücksichtigt werden.
Ein Rechenbeispiel zur Veranschaulichung: Bei einer angenommenen Antriebsleistung von etwa einigen Kilowatt und einer typischen Betriebsdrehzahl lässt sich das Drehmoment aus der Formel M_t = (9.550 · P) / n berechnen, um eine Vordimensionierung vorzunehmen. Aus diesem Wert lässt sich über die Torsionsformel ein vorläufiger Kerndurchmesser bestimmen, der anschließend auf das nächste verfügbare Normmaß aufgerundet wird.
| Größe | Formel | Bedeutung |
|---|---|---|
| Biegespannung σ_b | M_b / W_b | Beanspruchung durch Querkräfte |
| Torsionsspannung τ_t | M_t / W_t | Beanspruchung durch Drehmomentübertragung |
| Vergleichsmoment M_v | √(M_b² + 0,75·(α0·M_t)²) | Kombinierte Beanspruchung nach GEH |
| Erforderlicher Durchmesser d | ³√((32·M_v)/(π·σ_b,zul)) | Vordimensionierung des Wellenkerns |
Eine ausführliche Schritt-für-Schritt-Methodik zur Auslegung findet sich im BIAX-Leitfaden zur Wellendimensionierung.

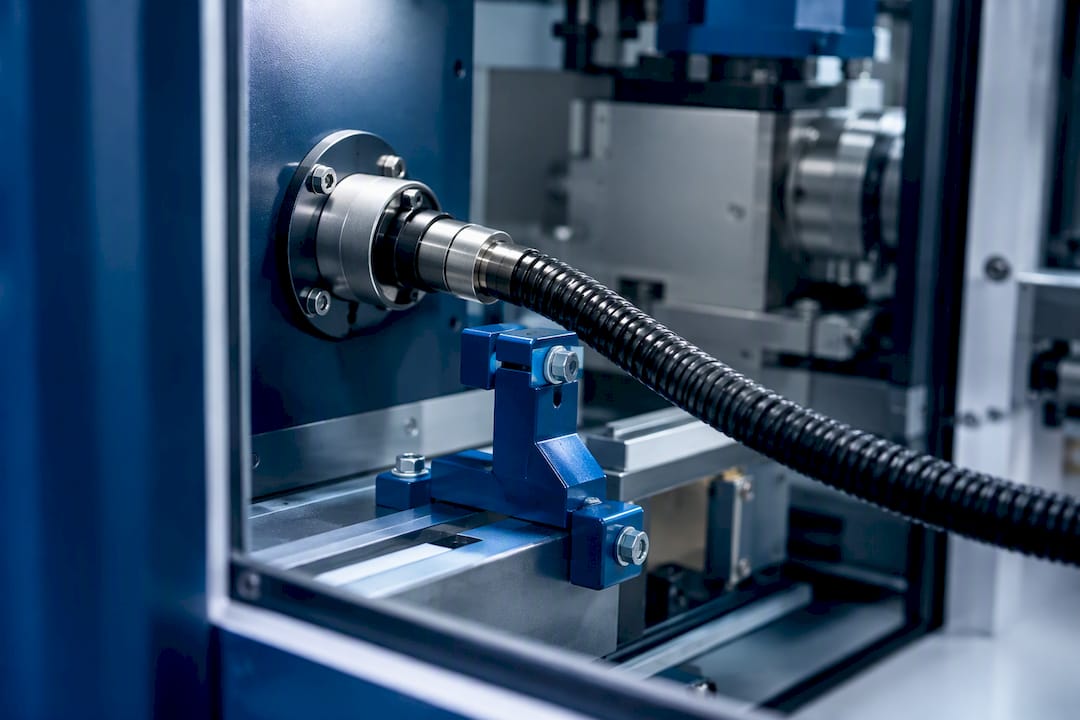

Montage- und Einbauhinweise für Anschluss, Führung und Schutz
Der fachgerechte Einbau folgt einer festen Reihenfolge, von der Anschlussgestaltung bis zur Endprüfung unter Last.
- Anschluss prüfen: Kupplungsseitige Aufnahmen und Passungen müssen zur jeweiligen Wellengeometrie passen; Passfedernuten und Wellenabsätze sind auf Kerbwirkung zu prüfen, bevor die Endverbindung ausgeführt wird.
- Führungen anordnen: Führungspunkte werden entsprechend der Faustregel für den Führungsabstand gesetzt, ohne dass die Welle dabei verdreht oder geknickt wird.
- Schutzschlauch einsetzen: Bei hohen Drehzahlen oder größeren Durchmessern wird ein Schutzschlauch mit passendem Innendurchmesser montiert, um Reibung und Verschmutzung zu begrenzen.
- Länge unter Last messen: Vor der finalen Befestigung wird die Einbaulänge unter tatsächlicher Betriebslast kontrolliert, da sich die Welle unter Drehmoment geringfügig setzt.
- Laufprüfung durchführen: Nach der Montage werden Durchbiegung, Verdrehung und Laufruhe kontrolliert; die kritische Drehzahl der Konfiguration ist dabei zu berücksichtigen, wie Schweizer-fn für Wellen und Achsen beschreibt.
Profi-Tipp: Führen Sie die Laufprüfung immer bei Betriebsdrehzahl durch, nicht nur im Stillstand: Durchbiegung und Verdrehung zeigen sich erst unter tatsächlicher Last.
Eine detaillierte Montagefolge mit Prüfschritten liefert der BIAX-Workflow zur Flexwellenmontage.
Typische Fehler bei der Verlegung und wie man sie behebt
Die häufigsten Probleme bei der Verlegung biegsamer Wellen lassen sich auf wenige Ursachen zurückführen:
- Zu enge Biegeradien: Führen zu erhöhter Reibungswärme und Leistungsverlust; Abhilfe schafft ein größerer Radius, eine zusätzliche Zwischenführung oder ein größerer Wellendurchmesser.
- Unzureichende Führung: Lange, ungeführte Streckenabschnitte begünstigen Durchbiegung und Verschleiß; zusätzliche Stützstellen oder eine geeignete Schutzschlauch-Lager-Kombination beheben das Problem.
- Vernachlässigte Kerbwirkung: Passfedernuten und Absätze ohne Kerbwirkungsnachweis sind eine häufige Schwachstelle; hier hilft ein rechnerischer Nachweis oder eine mechanische Entschärfung der Kerbe.
- Falsch gewählte Sicherheitsfaktoren: Wer das Lastkollektiv nicht sauber erfasst, unterschätzt die tatsächliche Beanspruchung; ein Dauerfestigkeitsnachweis nach DIN 743 schafft hier Klarheit.
Weiterführende Hinweise zu Prüfintervallen nach der Erstmontage enthält die BIAX-Anleitung zur Flexwellenwartung.
BIAX-Praxisressourcen, Rechner und technische Beratung
Für die Vordimensionierung stehen Rechenhilfen zur Verfügung, die eine erste Näherung liefern; der abschließende Nachweis nach Norm bleibt davon unberührt. BIAX stellt dazu Leitfäden zu Auslegung, Montage und Wartung bereit, etwa den Leitfaden zur Wellenauswahl und die technischen Anforderungen an Flexwellen.
Für eine qualifizierte technische Anfrage sollten folgende Angaben vorliegen:
- Erforderliche Leistung und Betriebsdrehzahl.
- Verfügbarer Einbauraum und gewünschter Biegeradius.
- Bevorzugte Anschlussform (Kupplung, Passung, Sonderausführung).
- Umgebungsbedingungen wie Temperatur, Verschmutzung oder Korrosionsrisiko.
Autorenperspektive: Praxistipp des BIAX-Autors Uli
Bei der Verlegung biegsamer Wellen zählt Dauerfestigkeit mehr als Materialersparnis: Ein knapp bemessener Kern spart Gewicht, riskiert aber Ausfälle an schwer zugänglichen Stellen. Inspektionszugang sollte deshalb Teil der Konstruktion sein, nicht nachträglich improvisiert werden. Bei Grenzfällen lohnt der direkte Datenaustausch mit dem Hersteller für eine schnelle Validierung.
— Uli
BIAX-Angebot: Produkte, kundenspezifische Lösungen und Kontakt
Für die Umsetzung einer geplanten Verlegung liefert BIAX Flexwellen mehrere Produktlinien, die sich nach Einbausituation und Anschlussanforderung unterscheiden:
- Biegsame Wellen als Meterware: für individuelle Zuschnitte und eigene Konfektionierung.
- Veredelte biegsame Wellen: anschlussfertig mit vorbereiteten Enden.
- Betätigungswellen und Antriebs- und Werkzeugwellen: für Bearbeitungsaufgaben wie Entgraten, Schleifen und Polieren.
- Sonderlösungen und Prototypen: für enge Radien, ungewöhnliche Anschlussgeometrien oder besondere Umgebungsbedingungen.
Für ein technisches Angebot benötigt BIAX die oben genannten Angaben zu Leistung, Drehzahl, Einbauraum, Biegeradius, Anschlussform und Umgebungsbedingungen. Die Anfrage lässt sich über das Kontaktformular einreichen.
Quellen
- Welle berechnen: Formeln, Rechner & Praxis-Tipps
- Suhner Komponenten: Auswahlhinweise für biegsame Wellen (Technisches Kat.)
- Biegeradius-Check | OHM – Otto H. Meyer GmbH & Co. KG
- Berechnung von Wellen und Achsen (Formeln, Durchbiegung, kritische Drehzahl)
FAQ
Welches Drehmoment kann eine biegsame Welle übertragen?
Das übertragbare Drehmoment hängt von Wellendurchmesser, Werkstoff und Einbauradius ab und wird über die Torsionsformel τ_t = M_t / W_t bestimmt. Bei engem Betriebsbiegeradius reduziert sich die zulässige Leistung gegenüber dem geraden Einbau deutlich, wie die Auswahlhinweise von Suhner beschreiben.
Wie bestimme ich den minimalen Biegeradius für eine Flexwelle?
Der minimale Biegeradius ergibt sich aus einem Basiswert, der über Korrekturfaktoren für Verlegeverfahren, Werkstoff und Temperatur angepasst wird, wie im Berechnungsansatz von OHM beschrieben. Wird der Radius zu eng gewählt, sinkt die zulässige Drehzahl und die Erwärmung im Wellenkern steigt.
Wann ist ein Schutzschlauch für die biegsame Welle notwendig?
Ein Schutzschlauch wird bei hohen Drehzahlen oder größeren Wellendurchmessern empfohlen, mit einem Innendurchmesser im Verhältnis von etwa 1:1,2 zum Wellendurchmesser. Diese Faustregel stammt aus den praxisorientierten Einbauhinweisen für biegsame Wellen.
Welche Werkstoffe eignen sich für biegsame Wellen?
Gängige Werkstoffe sind unter anderem S235JR, C45, 42CrMo4 und X5CrNi18-10, deren zulässige Spannungen sich an der jeweiligen Zugfestigkeit orientieren. Details zu den Zugfestigkeitsbereichen und der Ableitung der zulässigen Biegespannung liefert der Ratgeber zur Wellenberechnung.
Warum ist ein Dauerfestigkeitsnachweis nach DIN 743 wichtig?
Ein Dauerfestigkeitsnachweis stellt sicher, dass die Welle auch unter wechselnder Last und Kerbwirkung durch Passfedernuten oder Absätze dauerhaft belastbar bleibt. Reine Vordimensionierungsrechner liefern nur eine grobe Näherung, weshalb bei sicherheitsrelevanten Einbauten der Nachweis nach DIN 743 erforderlich ist.
