Was versteht man unter Kraftübertragung in der Antriebstechnik?

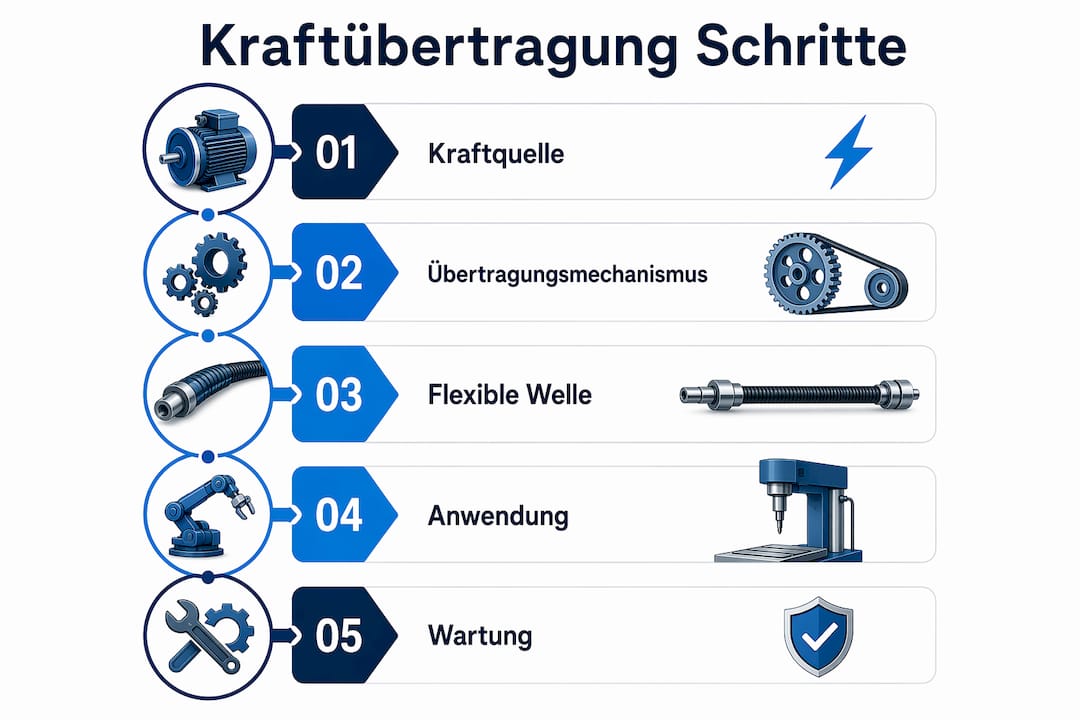

Grafik: Die fünf Phasen der Kraftübertragung auf einen Blick

Kraftübertragung bezeichnet alle Verfahren und Komponenten, mit denen mechanische Energie von einer Quelle zu einem Arbeitsorgan weitergeleitet wird. Dabei stehen Drehmoment und Drehzahl als zentrale Größen im Vordergrund. Die Technik der Kraftübertragung gliedert sich grundsätzlich in zwei Bereiche: statische und dynamische Übertragung.

Relevante technische Größen sind:

Drehmoment (in Nm): die treibende Größe bei rotatorischer Übertragung
Drehzahl (in min⁻¹): bestimmt die Übersetzung und Antriebsgeschwindigkeit
Leistung (in kW): Produkt aus Drehmoment und Winkelgeschwindigkeit
Wirkungsgrad: Verhältnis von abgegebener zu zugeführter Leistung

Typische Anwendungsfelder reichen vom Fahrzeugantrieb über Werkzeugmaschinen bis hin zu Luft- und Raumfahrtkomponenten. Normative Grundlagen finden sich unter anderem in DIN-Normen zur Wellenberechnung sowie in VDI-Richtlinien zur Antriebstechnik.

Wie funktioniert statische Kraftübertragung in der Praxis?

Statische Kraftübertragung wirkt ohne Bewegungsübertragung. Kräfte werden gehalten oder abgestützt, nicht weitergeleitet als Bewegung. Typische Beispiele sind tragende Wellen, Lagerböcke und Halterungen in Maschinengestellen.

Wesentliche Einflussfaktoren bei statischen Lasten:

Lagerbelastung: Radialkräfte und Axialkräfte auf Wälz- oder Gleitlager
Biegemomente: entstehen bei exzentrischer Lasteinleitung auf Wellen
Werkstoffsteifigkeit: bestimmt die Verformung unter Last
Vorspannkräfte: relevant bei Schraubenverbindungen und Presspassungen

Der entscheidende Unterschied zur dynamischen Übertragung liegt darin, dass keine Relativbewegung zwischen den kraftübertragenden Bauteilen auftritt. Auslegungsgrundlage ist die Festigkeitsrechnung nach Nennspannung und Sicherheitsbeiwert. Kriechverhalten und Relaxation spielen bei Dauerlasten eine zusätzliche Rolle, besonders bei Kunststoffbauteilen oder erhöhten Temperaturen.

Welche Anforderungen stellt die dynamische Kraftübertragung?

Dynamische Kraftübertragung überträgt Bewegungsgrößen, also Drehmoment und Drehzahl, zwischen Antrieb und Abtrieb. Sie ist der Kernmechanismus aller rotierenden Antriebssysteme. Schwingungen, Belastungsspitzen und Lastwechsel prägen das Betriebsverhalten und müssen bei der Auslegung berücksichtigt werden.

Zentrale Aspekte:

Anlaufmoment: häufig deutlich höher als das Nennmoment, relevant für Kupplungsauslegung
Schwingungsanregung: durch Zahneingriffsfrequenzen, Unwuchten oder Riemenvibrationen
Wärmeentwicklung: bei hohen Drehzahlen und unzureichender Schmierung kritisch
Verschleißverhalten: abhängig von Kontaktpressung, Gleitgeschwindigkeit und Schmierstoff

Riemen-, Ketten- und Zahnradantriebe sind die häufigsten Übertragungsmechanismen in Maschinen. Jeder Typ reagiert unterschiedlich auf dynamische Lasten. Zahnradgetriebe übertragen Spitzenlastmomente formschlüssig und ohne Schlupf, während Riemenantriebe durch elastische Dehnung Stoßlasten dämpfen können. Die Wahl des Systems beeinflusst direkt Lebensdauer, Wartungsintervall und Effizienz der Kraftübertragung.

Mechanische Kraftübertragungssysteme: Aufbau und Auswahlkriterien

Mechanische Kraftübertragung umfasst Riemen-, Ketten-, Zahnrad- und Kupplungsantriebe, die jeweils unterschiedliche Bauprinzipien und Einsatzprofile aufweisen. Die Wahl des Systems hängt von Drehmoment, Drehzahl, Achsabstand, Bauraum und geforderter Lebensdauer ab.

Riemenantriebe

Riemenantriebe übertragen Kraft über Reibschluss oder Formschluss zwischen Riemen und Scheibe. Flachriemen, Keilriemen und Zahnriemen decken unterschiedliche Leistungsbereiche ab. Zahnriemen ermöglichen schlupffreie Übertragung und eignen sich für synchronisierte Achsen, etwa in CNC-Maschinen. Ein Nachteil: Riemen unterliegen Alterung und erfordern regelmäßige Vorspannkontrolle.

Kettenantriebe

Rollenketten übertragen Drehmoment formschlüssig und sind für hohe Umfangskräfte geeignet. Sie arbeiten zuverlässig unter Schmutz- und Feuchtigkeitseinfluss, wie etwa in Förderanlagen oder landwirtschaftlichen Maschinen. Der Polygoneffekt bei niedrigen Zähnezahlen erzeugt periodische Geschwindigkeitsschwankungen, die bei der Auslegung zu berücksichtigen sind.

Zahnradgetriebe

Zahnradgetriebe bieten die höchste Leistungsdichte aller mechanischen Übertragungssysteme. Stirnrad-, Kegelrad- und Schneckengetriebe decken unterschiedliche Achswinkel und Übersetzungsverhältnisse ab. Wirkungsgrade von Stirnradgetrieben liegen konstruktionsbedingt deutlich über denen von Schneckengetrieben, die bei hohen Übersetzungen stärker verlieren.

Kupplungen

Kupplungen verbinden Wellen drehmomentübertragend und ermöglichen gleichzeitig Ausgleich von Fluchtungsfehlern oder Dämpfung von Drehmomentstößen. Starre Kupplungen setzen exakte Ausrichtung voraus. Elastische Kupplungen, etwa mit Gummielement, puffern Stöße und reduzieren Schwingungsübertragung auf nachgelagerte Komponenten.

Profi-Tipp: Bei der Systemauswahl sollte der Bauraum frühzeitig definiert werden. Riemen- und Kettenantriebe benötigen Achsabstand und Zugtrumspannung; Zahnradgetriebe erfordern präzise Lagerung. Wer beides nicht bieten kann, sollte biegsame Wellen in die Überlegung einbeziehen.

Auswahlkriterien im Überblick:

Kriterium	Riemenantrieb	Kettenantrieb	Zahnradgetriebe
Formschluss	Nein (außer Zahnriemen)	Ja	Ja
Schlupf	Möglich	Nein	Nein
Wartungsaufwand	Mittel	Mittel bis hoch	Gering bis mittel
Bauraumbedarf	Groß	Groß	Kompakt
Dämpfungswirkung	Gut	Gering	Keine

Riemen- und Kettenantriebe bieten flexible Kraftübertragung, haben aber Einschränkungen bei Bauraum, Lebensdauer und Wartungsaufwand. Für beengte oder geometrisch komplexe Einbausituationen stoßen alle drei Systeme an ihre Grenzen.

Biegsame Wellen als Lösung für schwierige Einbausituationen

Biegsame Wellen übertragen Drehmoment und Drehzahl entlang eines gekrümmten Verlaufs, wo starre Wellen oder Umlenkgetriebe konstruktiv nicht realisierbar sind. Sie sind eine technisch und wirtschaftlich überzeugende Alternative zu Kreuzgelenken oder Umlenkgetrieben, besonders bei begrenztem Bauraum und beweglichen Antriebselementen.

Aufbau und Materialwahl

Die Wellenseele besteht aus konzentrisch gewickelten Drahtlagen mit entgegengesetzter Wendung. Diese Bauweise verteilt Torsionskräfte gleichmäßig über den Querschnitt und verhindert, dass einzelne Drähte unter Last ausweichen. Außen schützt ein Schutzschlauch die Seele vor Schmutz, Kühlmittel und mechanischer Beschädigung.

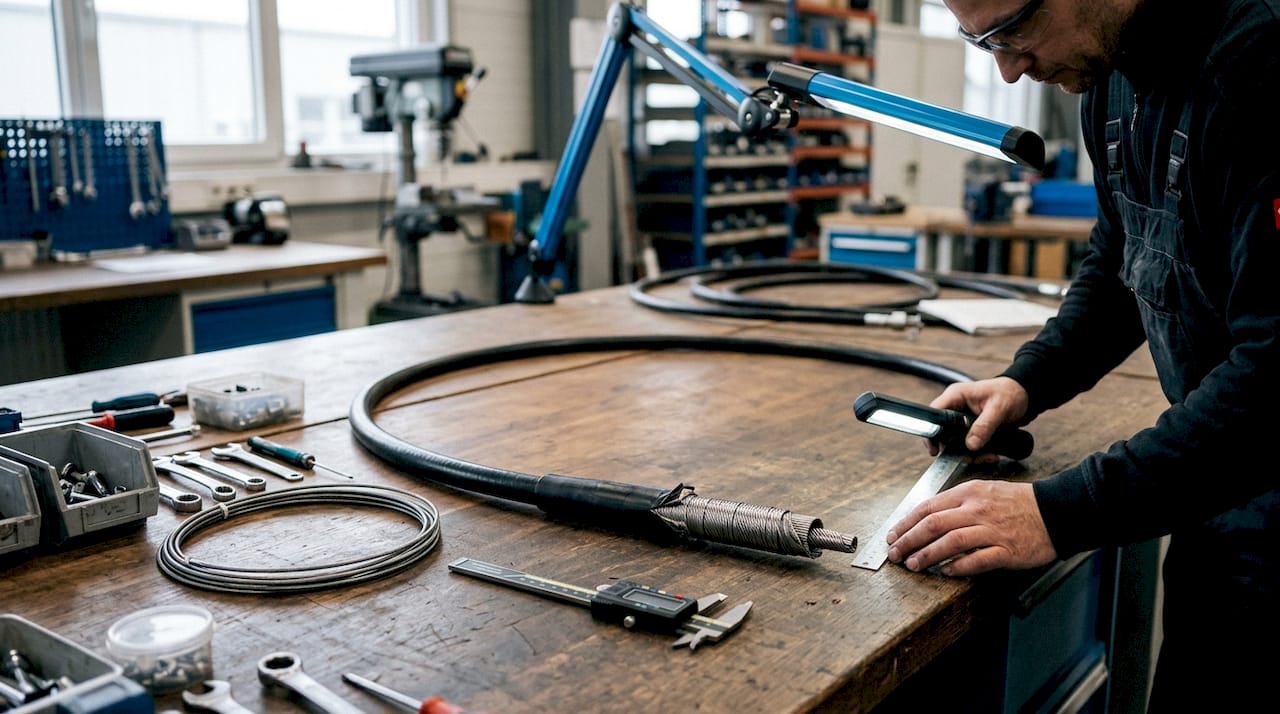

Eine Nahaufnahme zeigt den Aufbau und die verwendeten Materialien einer flexiblen Welle.

Werkstoffe für die Wellenseele sind typischerweise hochfeste Federstähle oder rostfreie Stähle, je nach Korrosionsanforderung. Der Schutzschlauch besteht häufig aus Kunststoff oder Metall, abhängig von Temperatur und Umgebungsmedium.

Vorzugsdrehrichtung und Torsionsverhalten

Die Wicklungsrichtung der obersten Drahtlage bestimmt die Vorzugsdrehrichtung der biegsamen Welle. In Vorzugsdrehrichtung schließen sich die Drahtlagen unter Last zusammen, was die Torsionssteifigkeit erhöht. Dreht die Welle entgegen dieser Richtung, öffnen sich die Lagen, was zu erhöhtem Verschleiß und reduzierter Drehmomentkapazität führt. Konstrukteure müssen die Drehrichtung des Antriebs daher bereits bei der Bestellung festlegen.

Profi-Tipp: Wenn die Drehrichtung im Betrieb wechselt, sollte eine symmetrisch aufgebaute Wellenseele mit gleicher Lagenanzahl in beiden Wicklungsrichtungen spezifiziert werden. Biax-flexwellen berät bei der Auslegung solcher Sonderkonfigurationen.

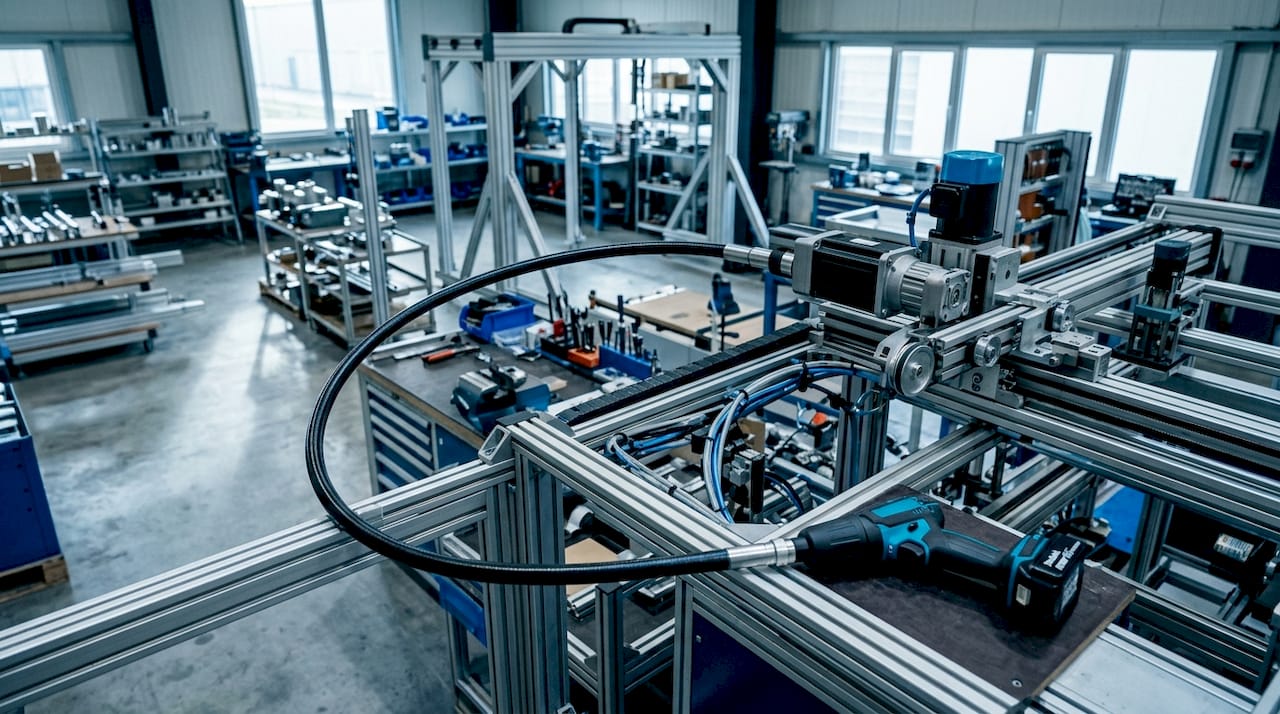

Flexible Wellen kommen in vielen Maschinen zum Einsatz, um Bewegungen oder Kräfte zuverlässig zu übertragen.

Typische industrielle Anwendungen

Biegsame Wellen finden sich in einer Vielzahl anspruchsvoller Fertigungsprozesse:

Entgraten und Schleifen: Werkzeugantrieb in engen Bohrungen oder hinterschnittenen Konturen
Polieren und Reinigen: flexible Führung des Antriebsstrangs bei handgeführten Werkzeugen
Luft- und Raumfahrt: flexible Wellentransmissionen bieten dort kostengünstige Lagerung und niedrige Verlustmomente bei komplexen Antriebsgeometrien
Medizintechnik: Antrieb chirurgischer Instrumente mit definiertem Biegeradius
Maschinenbau: Verbindung von Antrieb und Abtrieb bei nicht fluchtenden Achsen

Für detaillierte Anwendungsbeispiele im Maschinenbau bietet Biax-flexwellen praxisnahe Dokumentation nach Branche und Prozess.

Technische Auslegungsparameter

Die Auslegung einer biegsamen Welle erfordert die Festlegung folgender Größen:

Übertragenes Drehmoment (Nenn- und Spitzenwert in Nm)
Betriebsdrehzahl (min⁻¹) und zulässige Höchstdrehzahl
Mindestbiegeradius: unterschreitet man ihn, steigt die Biegebelastung der Drähte überproportional
Wellenlänge und Verlegeweg: beeinflusst Eigenfrequenz und Schwingungsneigung
Kupplungsschnittstellen: Vierkant, Sechskant oder Sonderprofil an Antriebs- und Abtriebsseite
Schmierungskonzept: Fettfüllung bei der Montage oder Nachschmierung im Betrieb

Lagerung, Schmierung und Wartung

Wellenseele und Schutzschlauch müssen separat gelagert und entkoppelt werden, um axiale Kräfte und Reibung zu minimieren. Wird der Schlauch fest eingespannt, überträgt er Axialkräfte auf die Seele, was zu vorzeitigem Verschleiß führt. Schnellkupplungssysteme erfordern ein eigenes Kupplungsmanagement für Drehmoment und Axialfixierung.

Materialauswahl, Schmierung und Toleranzen sind entscheidend für die Lebensdauer mechanischer Kraftübertragungssysteme. Bei biegsamen Wellen gilt: ausreichende Erstbefettung der Wellenseele vor der Montage, regelmäßige Sichtprüfung auf Drahtbrüche oder Knicke im Schutzschlauch, und Einhaltung des spezifizierten Mindestbiegeradius im Betrieb.

Vorteile und Grenzen gegenüber anderen Systemen

Biegsame Wellen bieten gegenüber Riemen- und Kettenantrieben klare konstruktive Vorteile in beengten oder geometrisch anspruchsvollen Einbausituationen:

Keine Mindestachsabstände erforderlich
Kein Polygoneffekt, keine Vorspannkräfte
Geringe Masse und kompakte Bauform
Freie Verlegung in drei Dimensionen möglich

Grenzen bestehen bei sehr hohen Drehmomenten, bei denen Zahnradgetriebe überlegen sind, sowie bei Dauerbetrieb mit ständig wechselnder Drehrichtung ohne angepasste Wellenseelenkonstruktion. Auch sehr kurze Biegeradien bei gleichzeitig hoher Drehzahl beanspruchen die Drahtlagen stark und verkürzen die Standzeit.

Ingenieure, die Vorteile biegsamer Wellen im Maschinenbau systematisch bewerten möchten, finden bei Biax-flexwellen technische Auslegungshilfen und Konfigurationsberatung. Für eine erste Einschätzung, ob eine biegsame Welle oder eine starre Welle die geeignete Lösung ist, steht der Auswahlführer für Antriebswellen zur Verfügung.

Technische Anfragen zur Auslegung biegsamer Wellen nimmt Biax-flexwellen über das Kontaktformular entgegen.

Wichtige Erkenntnisse

Biegsame Wellen sind die konstruktiv überlegene Lösung, wenn starre Übertragungssysteme an geometrische Grenzen stoßen und Drehmoment entlang eines gekrümmten Verlaufs übertragen werden muss.

Thema	Details
Statische vs. dynamische Übertragung	Statische Systeme halten Kräfte ohne Bewegung; dynamische Systeme übertragen Drehmoment und Drehzahl im Betrieb.
Systemauswahl mechanischer Antriebe	Zahnradgetriebe bieten höchste Leistungsdichte; Riemen dämpfen Stöße; Ketten eignen sich für hohe Umfangskräfte.
Aufbau biegsamer Wellen	Konzentrisch gewickelte Drahtlagen mit entgegengesetzter Wendung verteilen Torsionskräfte gleichmäßig.
Vorzugsdrehrichtung beachten	Die Wicklung der obersten Drahtlage bestimmt die Belastungsrichtung; falsche Drehrichtung erhöht Verschleiß.
Lagerung und Schmierung	Wellenseele und Schutzschlauch müssen entkoppelt gelagert werden, um axiale Reibungskräfte zu vermeiden.
