TL;DR:

• Flexwellen übertragen Drehbewegungen auch bei beengten Raumverhältnissen, Winkelversatz und Vibrationen.
• Sie reduzieren Montageaufwand, verbessern Systemflexibilität und ermöglichen enge Bauräume.
• Für spezielle Anwendungen sind individuelle Lösungen bei extremen Bedingungen notwendig.

---

Viele Konstrukteure greifen bei der Planung von Antriebssträngen reflexartig zur starren Welle. Das ist verständlich, denn starre Wellen sind bekannt, kalkulierbar und weit verbreitet. Doch genau dort liegt ein häufig übersehenes Problem: In beengten Bauräumen, bei Winkelversatz zwischen Antrieb und Abtrieb oder in vibrationsreichen Prozessen stoßen starre Wellen schnell an ihre Grenzen. Flexwellen bieten hier eine technisch überlegene Alternative. Sie übertragen Drehmoment und Drehbewegung zuverlässig, auch wenn Antrieb und Abtrieb nicht fluchten oder der Einbauraum stark eingeschränkt ist. Dieser Artikel erklärt, wie Flexwellen aufgebaut sind, wo sie eingesetzt werden, welche Herausforderungen sie lösen und nach welchen Kriterien Konstrukteure die richtige Lösung auswählen.

Inhaltsverzeichnis

• Funktionsweise und Schlüsselvorteile von Flexwellen
• Typische Einsatzbereiche in der Industrie
• Industrielle Herausforderungen und Speziallösungen
• Auswahlkriterien und Best Practice für Konstrukteure
• Warum Flexwellen den Unterschied machen – aus Ingenieurssicht
• Jetzt eigene Flexwellenlösung finden und beraten lassen
• Häufig gestellte Fragen

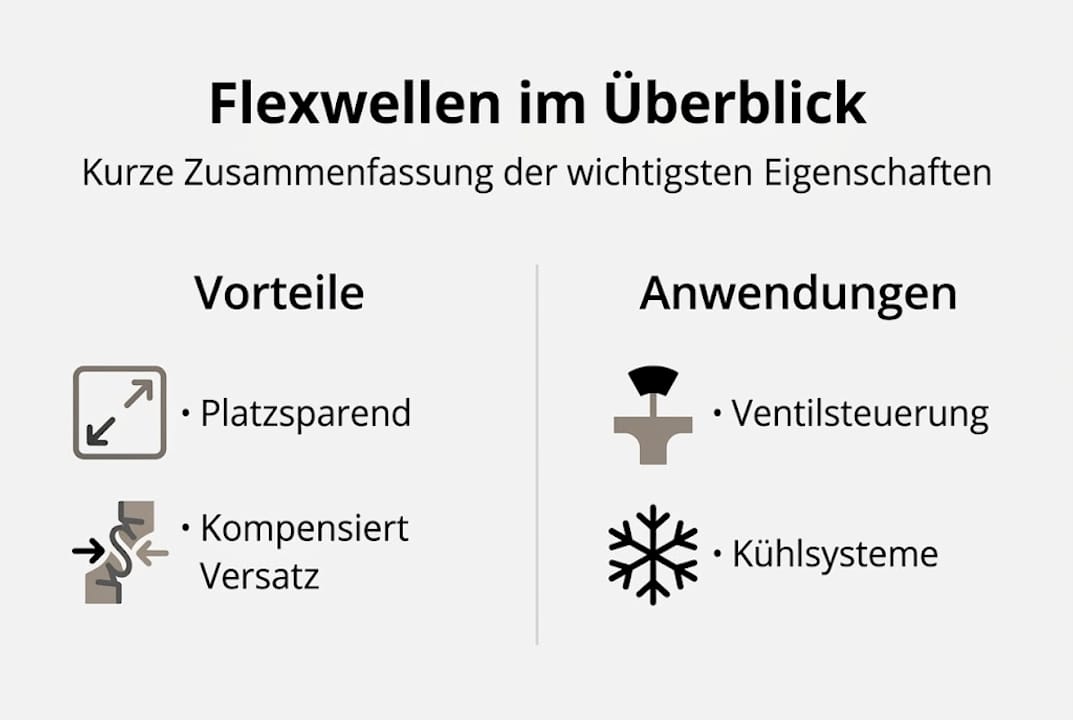

Wichtige Erkenntnisse

Punkt	Details
Extremer Einsatzspielraum	Flexwellen ermöglichen flexible Drehmomentübertragung unter Bedingungen, bei denen starre Wellen versagen.
Branchenübergreifende Lösungen	Vom Maschinenbau bis zur Medizintechnik profitieren viele Industriezweige von anpassbaren Flexwellenkonzepten.
Maßgeschneiderte Innovation	Spezialanwendungen und schwierige Umgebungen lassen sich mit individuellen Flexwellensystemen lösen.
Erhebliche Effizienzgewinne	Korrekt ausgewählte Flexwellen steigern die Prozesssicherheit und ermöglichen oft längere Werkzeuglebensdauer.

Funktionsweise und Schlüsselvorteile von Flexwellen

Flexwellen bestehen im Kern aus einer mehrlagig gewickelten Drahtgeflecht-Wellenseele, die in einem Schutzschlauch geführt wird. Die Wellenseele überträgt das Drehmoment, während der Schutzschlauch mechanischen Schutz bietet und die Führung übernimmt. Dieser Aufbau von Flexwellen ermöglicht es, Drehbewegungen auch über Kurven, Winkel und enge Durchführungen hinweg zu übertragen, ohne dass Antrieb und Abtrieb axial ausgerichtet sein müssen.

Die Materialwahl ist dabei entscheidend. Standardausführungen verwenden hochfesten Federstahldraht. Für Anwendungen in der Lebensmittelverarbeitung, Pharmazie oder Medizintechnik kommen Edelstahlvarianten zum Einsatz, die Korrosionsbeständigkeit und Reinigungsfähigkeit gewährleisten. Der Schutzschlauch besteht je nach Anforderung aus Kunststoff, Metall oder speziellen Verbundmaterialien.

Flexwellen lassen sich in drei Haupttypen unterteilen:

Typ	Merkmal	Typische Anwendung
Niedrigtorsion	Hohes Drehmoment, geringe Drehzahl	Ventilsteuerung, Extrusionsanlagen
Hochgeschwindigkeit	Hohe Drehzahl, geringes Drehmoment	Schleif- und Poliermaschinen
Rostfrei/Edelstahl	Korrosionsbeständig, lebensmittelecht	Pharma, Lebensmittelverarbeitung

Die physikalischen Vorteile gegenüber starren Wellen sind erheblich. Flexwellen kompensieren Parallelversatz und Winkelabweichungen zwischen Antrieb und Abtrieb ohne zusätzliche Kupplungselemente. Sie dämpfen Vibrationen, die sonst auf angrenzende Baugruppen übertragen würden. Und sie ermöglichen den Einsatz in Bereichen, die für starre Wellen schlicht unzugänglich sind.

Die Vorteile flexibler Wellen zeigen sich besonders deutlich, wenn Konstrukteure mit beengten Verhältnissen oder dynamischen Lastbedingungen konfrontiert sind. Wo eine starre Welle eine aufwendige Umlenkung über Kegelradgetriebe oder Kardangelenke erfordern würde, genügt bei einer Flexwelle oft eine einfache Verlegung entlang der vorhandenen Geometrie.

Profi-Tipp: Ein häufig unterschätzter Fehler ist die Überschreitung des minimalen Biegeradius. Jede Flexwelle hat einen konstruktiv definierten Mindestbiegeradius. Wird dieser unterschritten, steigt die innere Reibung stark an, die Lebensdauer sinkt drastisch und das übertragbare Drehmoment reduziert sich. Diesen Wert sollte man bereits in der frühen Konstruktionsphase verbindlich festlegen.

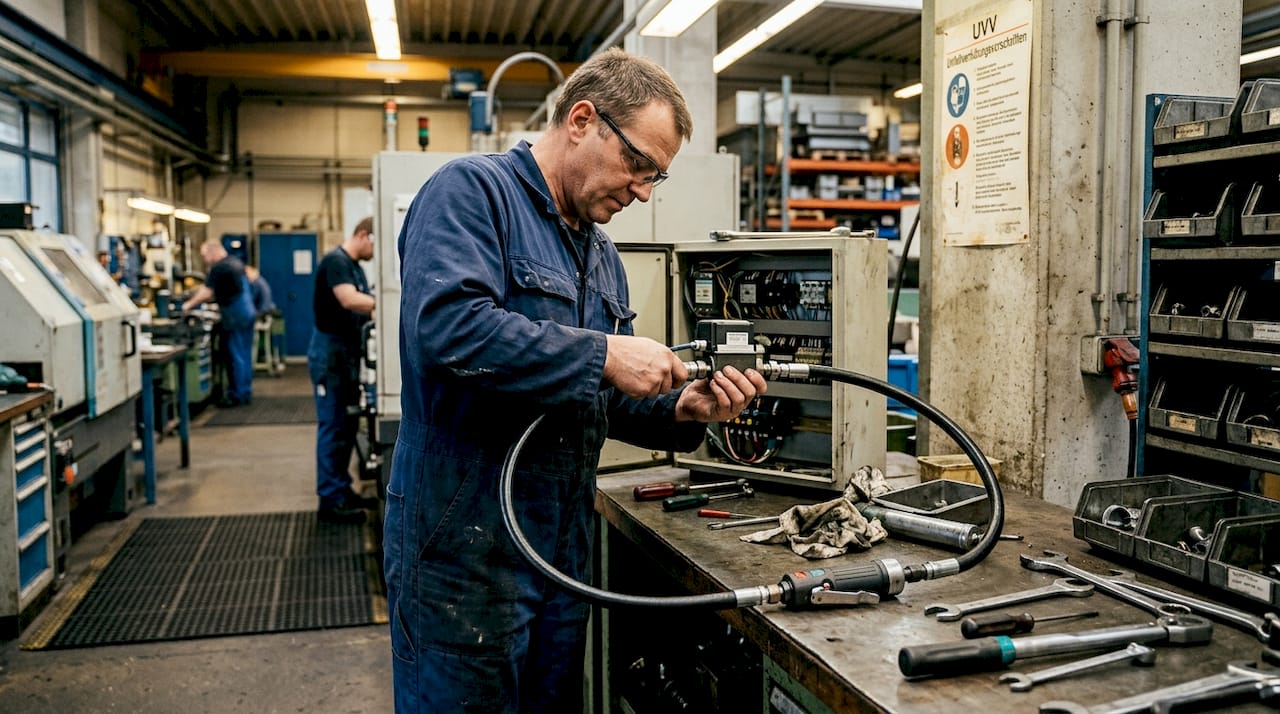

Ein weiterer Vorteil, der in der Praxis oft unterschätzt wird: Flexwellen reduzieren den Montageaufwand erheblich. Da keine präzise Fluchtung zwischen Antrieb und Abtrieb erforderlich ist, entfallen aufwendige Ausrichtarbeiten. Das spart Zeit bei der Erstmontage und vereinfacht spätere Wartungsarbeiten. Wie Effizienzsteigerung erklärt wird, liegt der Gesamtnutzen oft weniger im Einzelbauteil als im vereinfachten Systemdesign.

Typische Einsatzbereiche in der Industrie

Sind Technik und Vorteile klar, folgt der Praxisbezug: Wo kommen Flexwellen in der Industrie tatsächlich zum Einsatz? Die Antwort überrascht durch ihre Breite. Flexwellen sind keine Nischenlösung, sondern ein vielseitiges Antriebselement, das in zahlreichen Branchen produktiv eingesetzt wird.

Im Maschinenbau und Werkzeugbau finden Flexwellen Anwendung in Ventilsteuerungen, Kühlsystemen und Extrusionsanlagen. Überall dort, wo Antriebseinheit und Stellglied räumlich getrennt sind oder wo Bewegungsfreiheit gefordert wird, bieten Flexwellen eine direkte Lösung. Auch in handgeführten Bearbeitungswerkzeugen, etwa für Schleifen, Entgraten oder Polieren, sind sie seit Jahrzehnten etabliert.

In der Automobilindustrie waren Flexwellen lange Zeit als Tachowellen bekannt. Heute kommen sie in flexiblen Antrieben für Sitzverstellungen, Fensterheber-Mechanismen und andere Komfortsysteme zum Einsatz. Die Anforderungen sind hoch: Millionenfache Lastwechsel, enge Toleranzen und kompakte Bauräume.

Die Luft- und Raumfahrt sowie der Schienenfahrzeugbau nutzen Flexwellen überall dort, wo bewegliche Teile in beengten Strukturen angetrieben werden müssen. Gewicht, Zuverlässigkeit und Wartungsfreundlichkeit stehen hier im Vordergrund.

Besonders anspruchsvoll sind die Anforderungen in der Lebensmittelverarbeitung und Pharmaindustrie. Hier gelten strenge Hygienevorschriften. Flexwellen in Edelstahlausführung lassen sich rückstandsfrei reinigen und erfüllen die Anforderungen nach EHEDG oder FDA-Konformität. Die Anwendungsbereiche im Maschinenbau zeigen, dass maßgeschneiderte Lösungen hier unverzichtbar sind.

Eine Übersicht der wichtigsten Einsatzbereiche:

Branche	Typische Anwendung	Besonderheit
Maschinenbau	Ventilsteuerung, Extrusionsanlagen	Hohe Drehmomentanforderungen
Automobil	Tachowellen, Sitzverstellung	Millionenfache Lastwechsel
Luft- und Raumfahrt	Stellantriebe, Klappenmechanismen	Gewichtsoptimierung
Lebensmittel/Pharma	Dosieranlagen, Rührsysteme	Edelstahl, FDA-konform
Oberflächenbearbeitung	Schleifen, Polieren, Entgraten	Präzision und Flexibilität

Ein konkreter Vorteil, der in der Praxis zählt: Flexwellen ermöglichen den Einsatz in bis zu 40 % engeren Bauräumen als vergleichbare starre Antriebslösungen mit Umlenkgetrieben. Das eröffnet Konstrukteuren neue Freiheiten bei der Maschinengestaltung. Maßgeschneiderte Lösungen sind dabei keine Ausnahme, sondern bei komplexen Anwendungen häufig die Regel. Gerade in der Präzision in engen Räumen liegt ein wesentlicher Wettbewerbsvorteil moderner Flexwellenlösungen.

Industrielle Herausforderungen und Speziallösungen

Für extreme Industriebedingungen reichen Standardlösungen oft nicht aus. Hitze, Feuchtigkeit, aggressive Chemikalien oder Reinraumanforderungen stellen Flexwellen vor Aufgaben, die eine gezielte Werkstoff- und Konstruktionswahl erfordern.

Die häufigsten Herausforderungen in der Praxis lassen sich in drei Kategorien einteilen:

1. Thermische Belastung: In der Nähe von Öfen, Gießanlagen oder Hochtemperaturprozessen müssen Wellenseele und Schutzschlauch hitzebeständige Materialien aufweisen. Standardstahl versagt hier schnell durch Anlassen oder Verzunderung.
2. Chemische Exposition: In galvanischen Anlagen, Lackierstraßen oder der Chemieindustrie greifen Lösungsmittel, Säuren oder Laugen die Oberflächen an. Edelstahl oder speziell beschichtete Ausführungen sind hier zwingend erforderlich.
3. Reinraum und Hygiene: In der Halbleiterindustrie oder Pharmafertigung dürfen keine Partikel oder Schmierstoffe austreten. Geschlossene Schutzschläuche und partikelarme Schmiersysteme sind Pflicht.

Die Sonderlösungen für Spezialanwendungen umfassen Prototypen und Kleinserien, die exakt auf die jeweilige Prozessumgebung abgestimmt werden. Ein typisches Beispiel sind Betonmischanlagen, in denen Flexwellen für die Steuerung von Dosierventilen eingesetzt werden. Die Kombination aus Staub, Feuchtigkeit und mechanischer Belastung erfordert robuste Ausführungen mit verstärkten Schutzschläuchen und speziellen Dichtungssystemen.

Ein weiteres Praxisbeispiel sind handgeführte Spezialwerkzeuge für die Instandhaltung in der Energieversorgung. Hier müssen Flexwellen in engen Rohrleitungen oder Schaltanlagen eingesetzt werden, oft bei eingeschränkter Sicht und unter Zeitdruck. Zuverlässigkeit und einfache Handhabung sind dabei entscheidend.

Profi-Tipp: Bei der Planung von Sonderlösungen empfiehlt sich frühzeitig ein Prototypentest unter realen Betriebsbedingungen. Laborwerte bilden die tatsächliche Belastung oft nicht vollständig ab. Ein enger Austausch mit dem Hersteller bereits in der Konzeptphase spart spätere Iterationsschleifen und reduziert Entwicklungskosten erheblich.

„Individuelle Flexwellenlösungen sind im Sondermaschinenbau kein Luxus, sondern eine technische Notwendigkeit. Standardprodukte scheitern dort, wo Prozessparameter außerhalb definierter Normgrenzen liegen." Dieser Grundsatz gilt besonders für Anwendungen, bei denen längere Werkzeuglebensdauer und Prozesssicherheit direkt miteinander verknüpft sind.

Die Technischen Anforderungen müssen dabei von Beginn an vollständig dokumentiert sein: Betriebstemperatur, Medienexposition, Drehzahlbereich, Drehmoment und Einbauraum bilden die Grundlage jeder belastbaren Auslegung.

Auswahlkriterien und Best Practice für Konstrukteure

Nach den Branchen- und Praxisbeispielen stellt sich die Frage: Nach welchen Kriterien und in welcher Reihenfolge wird eine geeignete Flexwellenlösung ausgewählt? Vier Parameter bilden die Grundlage jeder Auslegungsentscheidung.

1. Drehzahl: Die maximale Betriebsdrehzahl bestimmt maßgeblich den Wellentyp. Hochgeschwindigkeitsanwendungen erfordern präzise ausgewuchtete Wellenseelen mit engen Fertigungstoleranzen. Zu hohe Drehzahlen bei ungeeigneten Wellentypen führen zu Resonanzproblemen und erhöhtem Verschleiß.
2. Drehmoment: Das zu übertragende Drehmoment definiert den erforderlichen Querschnitt der Wellenseele und die Anzahl der Wickellagen. Unterdimensionierung führt zu plastischer Verformung oder Bruch, Überdimensionierung erhöht Gewicht und Kosten unnötig.
3. Umgebungsbedingungen: Temperatur, Feuchtigkeit, Medienexposition und Reinheitsanforderungen bestimmen die Materialwahl für Wellenseele und Schutzschlauch. Für Pharmaanwendungen ist Edelstahl Pflicht, wie die Konstruktionsentscheidungen Flexwellen zeigen.
4. Platzverhältnisse und Biegeradius: Der verfügbare Einbauraum und der minimale Biegeradius sind konstruktive Randbedingungen, die frühzeitig festgelegt werden müssen. Ein zu kleiner Biegeradius erhöht die innere Reibung und reduziert die übertragbare Leistung.

Der Flexwellen-Auswahl Leitfaden empfiehlt folgende Vorgehensweise für Konstrukteure:

• Lastenheft erstellen: Alle Betriebsparameter vollständig dokumentieren
• Wellentyp vorauswählen anhand Drehzahl und Drehmoment
• Materialauswahl nach Umgebungsbedingungen treffen
• Biegeradius und Verlegeweg in der CAD-Umgebung prüfen
• Prototyp unter realen Bedingungen testen
• Serienfreigabe nach definiertem Prüfprotokoll erteilen

Der Vergleich starre vs. flexible Wellen zeigt, dass flexible Wellen bei komplexen Einbausituationen nicht nur technisch überlegen sind, sondern auch wirtschaftlich punkten. Weniger Bauteile, kürzere Montagezeiten und geringerer Wartungsaufwand rechnen sich schnell.

Profi-Tipp: Simulation ersetzt keinen Prototypentest. Berechnungsmodelle für Flexwellen sind komplex und berücksichtigen selten alle Einflussgrößen wie Schmiermittelverteilung, thermische Ausdehnung oder dynamische Lastspitzen. Ein Prototypentest unter realen Betriebsbedingungen ist daher bei neuen Anwendungen immer empfehlenswert.

Ein häufiger Fehler in der Praxis: Konstrukteure wählen Flexwellen nach dem Drehmoment aus, vernachlässigen dabei aber den Einfluss des Biegeradius auf die tatsächlich übertragbare Leistung. Eine Welle, die im geraden Zustand 50 Nm überträgt, kann bei einem engen Biegeradius nur noch 30 Nm zuverlässig leisten. Diesen Zusammenhang sollte man bei der Auslegung stets berücksichtigen.

Warum Flexwellen den Unterschied machen – aus Ingenieurssicht

Viele Unternehmen bewerten Flexwellen ausschließlich als Ersatz für starre Wellen in schwierigen Einbausituationen. Das greift zu kurz. Der eigentliche Mehrwert liegt in der Systemvereinfachung: Weniger Kupplungselemente, weniger Ausrichtaufwand, weniger Wartungsintervalle. Wer einmal konsequent auf flexible Antriebslösungen umgestellt hat, stellt fest, dass Stillstandszeiten und Wartungskosten deutlich sinken, oft mehr als ursprünglich kalkuliert.

Das eigentliche Problem ist das Fehlen belastbarer Benchmarks. Kaum ein Unternehmen erfasst systematisch, wie viel Montagezeit, Ausschuss oder Maschinenstillstand durch den Einsatz starrer Wellen in suboptimalen Einbausituationen entsteht. Ohne diese Daten fehlt die Grundlage für eine fundierte Entscheidung. Der Ausweg liegt im Prototypenversuch: Einfach testen, messen, vergleichen. Präzision in engen Fertigungsräumen ist kein abstraktes Ziel, sondern ein messbarer Wettbewerbsvorteil. Starre Denkmuster in der Antriebsauslegung kosten mehr als der Mut zur Innovation.

Jetzt eigene Flexwellenlösung finden und beraten lassen

Die technischen Grundlagen sind klar, die Einsatzbereiche vielfältig und die Auswahlkriterien definiert. Der nächste Schritt ist die Anwendung auf die eigene Konstruktionsaufgabe. BIAX Flexwellen unterstützt Maschinenbauer und Ingenieure bei der Auswahl und Auslegung der passenden Flexwellenlösung, von der Standardkomponente bis zur kundenspezifischen Sonderlösung. Der Leitfaden Antriebswellen-Auswahl bietet einen strukturierten Einstieg. Wer die Vorteile für Industrie konkret auf die eigene Anwendung übertragen möchte, findet über die individuelle Beratung einen direkten Zugang zu technischen Experten. Auch Spezialfälle mit extremen Anforderungen werden individuell gelöst.

Häufig gestellte Fragen

Wie lange halten Flexwellen im industriellen Dauereinsatz?

Hersteller betonen Langlebigkeit und Präzision als zentrale Produkteigenschaften, konkrete quantitative Benchmarkdaten im Vergleich zu starren Wellen werden jedoch selten öffentlich kommuniziert. Entscheidend sind Betriebsbedingungen, Biegeradius und Wartungsintervalle.

Wann sind Flexwellen starre Wellen technisch überlegen?

Flexwellen übertragen Drehmoment zuverlässig dort, wo starre Wellen aufgrund von Winkelversatz, Vibrationen oder unzugänglichen Bauräumen nicht eingesetzt werden können. Sie eliminieren den Bedarf an zusätzlichen Kupplungs- und Umlenkungselementen.

Wie finde ich die passende Flexwellenlösung für meine Anwendung?

Die Auswahl nach Drehzahl und Drehmoment, kombiniert mit der Analyse von Umgebungsbedingungen und Einbauraum, bildet die Grundlage. Prototypentests unter realen Betriebsbedingungen sind bei neuen Anwendungen empfehlenswert.

Welche Branchen nutzen Flexwellen besonders intensiv?

Haupteinsatzbereiche sind Maschinenbau, Werkzeugbau, Automobilindustrie, Luft- und Raumfahrt, Schienenfahrzeuge sowie Lebensmittelverarbeitung und Medizintechnik, überall dort, wo Flexibilität und Zuverlässigkeit gleichzeitig gefordert sind.
