TL;DR:

• Flexwellen sind im Produktionsalltag potenzielle Unfallgefahren, die durch Quetschstellen und Einzugsrisiken schwerwiegende Verletzungen verursachen können. Systematische Gefährdungsbeurteilung, normkonforme Schutzmaßnahmen und eine gelebte Sicherheitskultur sind entscheidend, um Risiken wirksam zu minimieren. Ohne regelmäßige Überprüfung und Integration in den Arbeitsablauf bleiben Schutzmaßnahmen wirkungslos oder werden sogar zur Gefahr.

---

Flexwellen gelten im Produktionsalltag oft als unkritische Komponente. Tatsächlich verbergen sich hinter drehenden, biegsamen Antriebselementen spezifische Unfallgefahren, die Maschinenbauingenieure und Produktionsleiter regelmäßig unterschätzen. Quetschstellen entstehen nicht nur an sichtbaren Gefahrenpunkten, sondern gerade dort, wo flexible Leitungen durch beengte Bauräume geführt werden oder im laufenden Betrieb in Kontakt mit Maschinenteilen geraten können. Ein eigenes “Flexwellen-Gesetz” existiert nicht. Entscheidend ist das Zusammenspiel aus systematischer Gefährdungsbeurteilung, Maschinenrichtlinie und gelebter Schutzkultur im Betrieb. Dieser Artikel gibt einen praxisnahen Überblick über Pflichten, Risiken und wirksame Maßnahmen.

Inhaltsverzeichnis

• Rechtlicher Rahmen und Normen der Arbeitssicherheit bei Flexwellen
• Typische Gefährdungen und Risiken bei Flexwellen-Anwendungen
• Gefährdungsbeurteilung und Schutzmaßnahmen im Maschinenbau-Alltag
• Häufige Fehler und Tücken bei Schutzmaßnahmen rund um Flexwellen
• Erfahrungsbasierte Sicht: Was Arbeitssicherheit bei Flexwellen wirklich bedeutet
• Nächste Schritte: Flexwellen-Lösungen bedarfsgerecht und sicher auswählen
• Häufig gestellte Fragen zur Arbeitssicherheit bei Flexwellen

Wichtige Erkenntnisse

Punkt	Details
Keine Flexwellen-Sondergesetze	Die Arbeitssicherheit fußt auf Gefährdungsbeurteilung und Normen wie ISO 12100, keine Spezialgesetze für Flexwellen.
Quetschgefahr systematisch erkennen	Quetsch- und Einzugszonen müssen methodisch erfasst und in die Schutzmaßnahmen einbezogen werden.
Schutzmaßnahmen gezielt prüfen	Nur wirksame und regelmäßig überprüfte Schutzlösungen sichern den Betrieb nachhaltig.
Mensch-Maschine-Interaktion zählt	Die reale Arbeitspraxis und Umgehungsrisiken sollten bei allen Sicherheitskonzepten im Fokus stehen.

Rechtlicher Rahmen und Normen der Arbeitssicherheit bei Flexwellen

Für Arbeitssicherheit bei Flexwellen gibt es keine Spezialvorschrift, die ausschließlich für diese Komponenten gilt. Der Einstieg in das Thema führt unweigerlich über das allgemeine Arbeitsschutzrecht und die internationale Maschinensicherheitsnormung.

Grundlage: Arbeitsschutzgesetz und Gefährdungsbeurteilung

Die allgemeine rechtliche Pflicht ist klar definiert. § 5 ArbSchG schreibt vor, dass Arbeitgeber Arbeitsbedingungen systematisch bewerten, Gefährdungen ermitteln und Schutzmaßnahmen ableiten müssen. Diese Pflicht umfasst auch den Einsatz von Flexwellen und Flexwellen-Antriebssystemen, wenn an diesen Arbeitsplätzen Beschäftigte tätig sind. Dokumentationspflicht ist dabei ausdrücklich eingeschlossen. Wer die Gefährdungsbeurteilung nur im Kopf “hat”, ist im Haftungsfall schlecht aufgestellt.

Maschinenrichtlinie und ISO 12100

Auf Produkt- und Konstruktionsebene bildet die Grundnorm ISO 12100 den zentralen Rahmen für Risikobeurteilung und Risikominderung von Maschinen. Sie strukturiert die Sicherheitsbetrachtung in drei Stufen: inhärente Sicherheit durch Konstruktion, technische Schutzmaßnahmen sowie Benutzerinformation und Unterweisung. Konstrukteure und Maschinenbauer, die Flexwellen als Antriebskomponente in Anlagen integrieren, müssen diesen Prozess bereits in der Konstruktionsphase durchlaufen. Die CE-Kennzeichnung und die Konformitätserklärung setzen eine nachvollziehbare Risikobeurteilung zwingend voraus.

Aspekt	Gesetzliche Pflicht (ArbSchG)	Stand der Technik (ISO 12100)
Gefährdungsbeurteilung	Verpflichtend für alle Arbeitsstätten	Strukturierter Prozess mit Dokumentation
Schutzmaßnahmen	Ableitung und Umsetzung erforderlich	Rangfolge: inhärent, technisch, Information
Dokumentation	Vorgeschrieben	Nachvollziehbare Risikoakte empfohlen
Überprüfung	Bei Veränderungen aktualisieren	Regelmäßige Verifikation der Wirksamkeit
Verantwortlichkeit	Arbeitgeber	Konstrukteur/Inverkehrbringer

Folgende Regelwerke sind zusätzlich relevant:

• BetrSichV (Betriebssicherheitsverordnung): Anforderungen an Arbeitsmittel, Prüfpflichten
• DGUV-Vorschriften: Branchenbezogene Konkretisierungen für den Umgang mit Antriebselementen
• EN ISO 13857: Sicherheitsabstände zum Verhindern des Erreichens von Gefahrstellen
• EN 953: Anforderungen an trennende Schutzeinrichtungen

Hinweis: Die Einhaltung einer Norm ist nicht automatisch gleichbedeutend mit gesetzlicher Konformität. Normen beschreiben den Stand der Technik; das ArbSchG bleibt als gesetzliche Grundlage verbindlich.

Die technischen Anforderungen an Flexwellen definieren neben den kinematischen Parametern auch die konstruktiven Rahmenbedingungen, aus denen Sicherheitsanforderungen abgeleitet werden müssen. Maschinenbauer tun gut daran, diese Anforderungen frühzeitig in die Risikobeurteilung einzubeziehen.

Typische Gefährdungen und Risiken bei Flexwellen-Anwendungen

Mit den rechtlichen Grundlagen im Blick folgt jetzt der Blick auf realitätsnahe Unfallgefahren. Gerade bei Flexwellen werden Risiken oft falsch eingeschätzt, weil die Komponente flexibel und scheinbar “weich” wirkt.

Quetschen, Einziehen, Einklemmen: Die wichtigsten Gefahrenkategorien

Quetsch- und Einklemmstellen sowie Einzugsgefahren zwischen bewegten und festen Teilen stellen die zentrale Gefahrenkategorie bei Flexwellen-Anwendungen dar. Eine rotierende Flexwelle zieht Kleidung, Handschuhe oder lose Haare mit enormer Kraft ein. Das geschieht in Sekundenbruchteilen, ohne Vorwarnung. Die Flexibilität der Welle ändert daran nichts. Im Gegenteil: Gerade weil die Welle durch enge, unübersichtliche Bauräume geführt wird, sind Gefahrstellen schwerer erkennbar.

Gefahrenstelle	Beschreibung	Verletzungsrisiko
Freier Wellenabschnitt	Nicht abgedeckter, rotierender Bereich	Einziehen, Wickelgefahr
Kupplung/Adapter	Übergang zwischen Welle und Werkzeug	Quetschen, Scheren
Biegung unter Last	Dynamisches Auspendeln bei hoher Drehzahl	Schlagen, Quetschen
Antriebsaustritt am Gerät	Übergang Schutzschlauch zu freiliegender Welle	Einziehen, Einklemmen
Wartungszugang	Demontierter Schutz bei Reinigung/Prüfung	Kontaktgefahr mit rotierendem Teil

Drei Schritte zur Identifikation konkreter Verletzungsrisiken:

1. Betriebszustand analysieren: Welche Bereiche der Flexwelle sind im Normalbetrieb, bei Einrichten, Reinigen und Instandhaltung zugänglich?
2. Expositionen dokumentieren: Wer kommt wann und wie nah an die Gefahrenstellen heran? Tätigkeitsbeschreibungen sind hier unverzichtbar.
3. Szenariobetrachtung durchführen: Auch ungewollte Situationen wie Materialstau, Werkzeugwechsel oder Fehlersuche müssen in die Risikobeurteilung einfließen.

Wichtig: Schutzmaßnahmen nach ISO 12100 müssen systematisch geprüft werden, ob sie neue Risiken erzeugen, zum Beispiel Anstoßstellen an Abdeckungen, Umgehungsanreize oder fehlende Sicherheitsabstandsnachweise.

Profi-Tipp: Gefahrenschätzungen niemals nur im Kick-off-Meeting besprechen und dann ablegen. Jede Veränderung an der Maschine, jede neue Tätigkeit und jeder neue Mitarbeiter kann die Risikosituation verändern. Regelmäßige Aktualisierung und eine ehrliche Feedbackschleife mit den Bedienenden sind entscheidend.

Häufige Missverständnisse in der Praxis umfassen die Annahme, dass ein Schutzschlauch allein ausreichend Schutz bietet. Schutzschläuche sind primär für den mechanischen Schutz der Welle selbst konzipiert, nicht als Körperschutzeinrichtung für Bedienpersonal. Für einen detaillierten Flexwellen Vergleich für Fertigung und eine Übersicht über gängige Ausführungen bietet die BIAX-Webseite fundierte technische Orientierung. Für konkrete Flexwellen-Anwendungen in der Praxis zeigt sich zudem, wie unterschiedlich die Einsatzszenarien und damit die Risikoprofile ausfallen können.

Gefährdungsbeurteilung und Schutzmaßnahmen im Maschinenbau-Alltag

Die Risiken sind bekannt und systematisch erfasst. Im nächsten Schritt steht die strukturierte Herangehensweise im Fokus, um Arbeitssicherheit wirksam zu verankern.

Der strukturierte Prozess der Gefährdungsbeurteilung

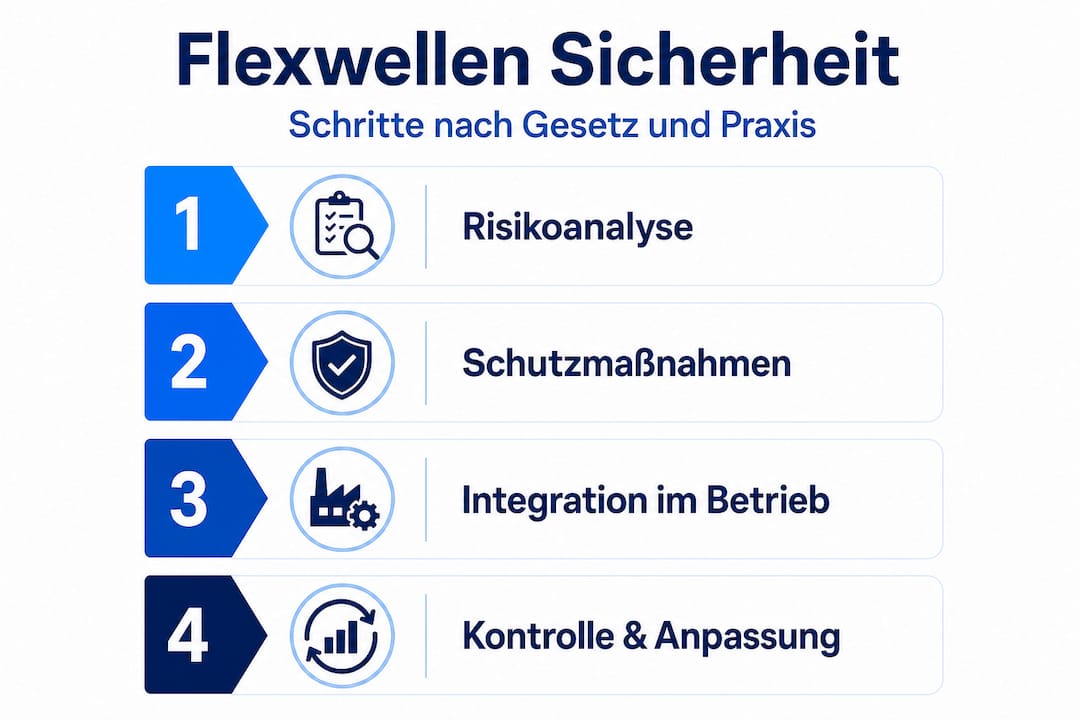

Betriebliche Arbeitssicherheit folgt einem klar definierten Ablauf: Vorbereitung, Gefährdungen ermitteln, Risiken bewerten, Maßnahmen ableiten nach dem TOP-Prinzip, umsetzen, Wirksamkeit kontrollieren und dokumentieren. Jeder Schritt hat seinen eigenen Stellenwert. Wer die Gefährdungsbeurteilung als Pflichtübung behandelt, verpasst ihren eigentlichen Nutzen als Steuerungsinstrument für sichere Arbeitsbedingungen.

Der Ablauf im Überblick:

1. Vorbereitung: Tätigkeiten und Arbeitsmittel erfassen, Verantwortlichkeiten klären, Begehungstermin festlegen.
2. Gefährdungen ermitteln: Gefahrstellen aufnehmen, Exposition der Beschäftigten bewerten, Betriebszustände berücksichtigen (Normalbetrieb, Störung, Instandhaltung).
3. Risiken bewerten: Eintrittswahrscheinlichkeit und Schadensausmaß kombinieren, Priorisierung der Maßnahmen festlegen.
4. Maßnahmen ableiten (TOP-Prinzip): Zunächst technische Maßnahmen, dann organisatorische, zuletzt persönliche Schutzausrüstung.
5. Umsetzen: Verantwortliche benennen, Fristen setzen, Umsetzung dokumentieren.
6. Wirksamkeit kontrollieren: Überprüfen, ob die Maßnahmen tatsächlich wirksam sind, nicht nur theoretisch.
7. Dokumentieren und aktualisieren: Bei Änderungen, Unfällen oder neuen Erkenntnissen sofort anpassen.

Das TOP-Prinzip in der Praxis

Das TOP-Prinzip priorisiert Maßnahmen nach ihrer Schutzwirkung:

• Technische Maßnahmen (T): Trennende Schutzeinrichtungen, Verkleidungen, Schutzschläuche mit sicherem Fixiersystem, gekapselter Antrieb
• Organisatorische Maßnahmen (O): Zugangsbeschränkungen, Betriebsanweisungen, definierte Arbeitsabläufe bei Rüst- und Reinigungstätigkeiten, Unterweisung
• Persönliche Schutzausrüstung (P): Eng anliegende Arbeitskleidung (ausdrücklich keine losen Handschuhe!), Haarschutz, ggf. Schutzbrille

Sicherheitskonzept-Entscheidungen dürfen nicht isoliert als “Gefährdung zu Schutzmaßnahme”-Ketten behandelt werden. Mensch-Maschine-Interaktion und tatsächliche Tätigkeiten im Betrieb müssen die Basis jeder Risikoabschätzung sein. Wer die Realität im Produktionsalltag ignoriert, riskiert, dass Schutzkonzepte zwar auf dem Papier stimmig sind, im Betrieb aber nicht gelebt werden.

Profi-Tipp: Umgehungsrisiken entstehen meist nicht aus bösem Willen, sondern weil Schutzmaßnahmen die Arbeit unnötig erschweren. Ergonomische Gestaltung des Arbeitsplatzes und gezielte Schulungen, die den Sinn einer Maßnahme vermitteln statt nur die Regel, reduzieren das Umgehungsrisiko deutlich wirksamer als Kontrollgänge.

Die Einsatzbereiche von Flexwellen reichen von Entgratung über Schleifen und Polieren bis zur Reinigung in engen Bauräumen. Jeder Einsatzbereich bringt spezifische Expositionssituationen mit sich, die eigene Schutzmaßnahmen erfordern. Für Flexwellen in der Instandhaltung gelten besondere Anforderungen, weil Schutzverkleidungen häufig demontiert werden und Wartungspersonal eng an der rotierenden Welle arbeitet.

Häufige Fehler und Tücken bei Schutzmaßnahmen rund um Flexwellen

Sind die Maßnahmen gesetzt, empfiehlt sich der kritische Blick auf bekannte Fehlerquellen im betrieblichen Alltag. Schutzmaßnahmen, die schlecht konstruiert oder nicht konsequent integriert sind, können das Risiko sogar erhöhen.

Wenn Schutzmaßnahmen selbst zur Gefahrenquelle werden

ISO 12100 betont ausdrücklich, dass Schutzmaßnahmen selbst neue Gefährdungen erzeugen können. Konkrete Beispiele: zusätzliche Masse durch schwere Abdeckungen, gespeicherte Energie durch Spannelemente, falsche Montage von Verkleidungen, die bei Vibration herunterfallen, und fehlerhafte Sicherheitsabstands- oder Stopzeit-Betrachtungen bei trennenden Schutzeinrichtungen. Gerade der letzte Punkt ist bei Flexwellen-Anwendungen mit hohen Drehzahlen besonders relevant, da die Nachlaufzeit nach Abschalten häufig unterschätzt wird.

Typische Fehler im Überblick:

• Schutzschlauch ohne Fixierung: Wandert im Betrieb und gibt Gefahrstellen frei
• Abdeckung mit Anschlagsgeometrie: Schafft neue Quetschstellen beim Öffnen und Schließen
• Fehlende Nachlaufzeit-Betrachtung: Bediener öffnet Verkleidung bevor die Welle zum Stillstand gekommen ist
• Unklare Verantwortlichkeiten: Prüfung der Schutzeinrichtungen wird nicht eindeutig zugeordnet und fällt ins Leere
• Sicherheitsabstand falsch berechnet: Lichtvorhang oder Schaltmatte aktiviert Stopp nicht früh genug
• Formale Betriebsanweisung ohne Praxisbezug: Bediener kennt das Dokument, versteht den Hintergrund nicht
• Überkleidung als Schutz: Lose Handschuhe oder weite Kleidung werden fälschlich als Schutzausrüstung eingestuft

Praxishinweis: Verifikation von Schutzmaßnahmen ist keine einmalige Aufgabe. Wer Schutzeinrichtungen nach der Erstmontage nicht regelmäßig auf Wirksamkeit prüft, verlässt sich auf eine Annahme statt auf gesicherte Fakten. Prüfintervalle festlegen und dokumentieren.

Ein weiteres Praxisproblem ist die fehlende Integration von Schutzmaßnahmen in den Arbeitsfluss. Wenn eine Schutzabdeckung jedes Mal aufwendig demontiert werden muss, um ein Werkzeug zu wechseln, wird sie im Produktionsalltag früher oder später weggelassen. Konstruktiv lösbare Situationen werden so zum Verhaltensrisiko. Die Vorteile flexibler Wellen liegen gerade in der Zugänglichkeit schwer erreichbarer Stellen. Diesen Vorteil darf ein schlecht integriertes Schutzkonzept nicht zunichtemachen.

Für Produktionsleiter gilt: Die Kontrolle der Schutzmaßnahmen muss in die Routineprozesse eingebettet sein. Schicht-Checklisten, Wartungsintervalle und Begehungsprotokolle sind wirksamer als sporadische Sonderprüfungen.

Erfahrungsbasierte Sicht: Was Arbeitssicherheit bei Flexwellen wirklich bedeutet

Nach den objektiven Rahmenbedingungen folgt eine pointierte Einschätzung, was Arbeitssicherheit in der Praxis wirklich sichert und wo typische Konzepte scheitern.

Viele Betriebe haben eine formal tadellose Gefährdungsbeurteilung. Ordner, Unterschriften, Unterweisungsnachweise. Und trotzdem passieren Unfälle. Der Grund liegt selten in fehlendem Wissen, sondern in der Lücke zwischen Dokument und Wirklichkeit. Arbeitssicherheit ist kein Zustand, der einmal hergestellt wird. Sie ist das Ergebnis täglicher Entscheidungen unter Produktionsdruck.

Die Erfahrung aus industriellen Antriebsanwendungen zeigt ein klares Muster: Betriebe, die Sicherheitsthemen in echte Gespräche einbetten, schneiden besser ab als solche, die auf Checklisten und Pflichtunterweisungen vertrauen. Ein Maschinenbediener, der versteht warum eine Schutzeinrichtung so konstruiert ist, wie sie ist, wird sie nicht umgehen. Ein Bediener, der nur eine Regel kennt, sucht früher oder später den kürzeren Weg.

Besonders relevant bei Flexwellen: Die Komponente selbst kommuniziert keine Warnung. Eine starre Welle mit einem herunterhängenden Bolzen ist optisch gefährlich. Eine rotierende Flexwelle sieht harmlos aus. Gerade diese Diskrepanz zwischen Erscheinungsbild und tatsächlichem Gefährdungspotenzial ist der Kern vieler Unfallberichte.

Ein weiterer Punkt, der in der Branche selten offen diskutiert wird: Sicherheitslösungen, die auf Papier funktionieren, aber in der Ergonomie scheitern, werden systematisch umgangen. Kein Bediener trägt dauerhaft unbequeme Schutzausrüstung oder demontiert eine schwer zugängliche Verkleidung nach jeder Schicht. Hier liegt die eigentliche Herausforderung für Produktionsleiter und Maschinenbauer. Sicherheit muss in den Arbeitsablauf integriert sein, nicht als Hindernis wahrgenommen werden.

Die Lösung liegt im Zusammenspiel aus drei Faktoren: technisch ausgereifte Konstruktion, die Risiken von vornherein minimiert; eine Organisationsstruktur, die Verantwortlichkeiten klar regelt und Feedback ermöglicht; und eine Unterweisungskultur, die auf Verstehen setzt statt auf Compliance. Feedbackschleifen mit den Bedienenden sind dabei kein “Nice-to-have”, sondern ein zentrales Instrument. Wer wissen will, wo Schutzmaßnahmen im Alltag nicht funktionieren, muss fragen statt kontrollieren.

Für Maschinenbauingenieure gilt zusätzlich: Effizienzsteigerung mit Flexwellen und Arbeitssicherheit sind keine konkurrierenden Ziele. Eine Flexwellen-Lösung, die konsequent nach ISO 12100 gestaltet ist, ist im Regelfall auch ergonomisch vorteilhaft und wartungsfreundlich. Der Aufwand für eine saubere Risikobeurteilung zahlt sich aus, und zwar nicht nur bei Behördenprüfungen, sondern im täglichen Betrieb.

Nächste Schritte: Flexwellen-Lösungen bedarfsgerecht und sicher auswählen

Wer tiefer einsteigen und passgenaue Lösungen finden will, findet bei BIAX Flexwellen fundierte Informationen und direkten Zugang zu technischer Beratung. Die optimale Sicherheitslösung ist immer auftrags- und umfeldspezifisch. Standardisierte Schutzkonzepte greifen nur dann, wenn die Randbedingungen des Einsatzes genau bekannt sind: Drehzahl, Drehmoment, Biegewinkel, Zugänglichkeit, Bedienpersonal und Wartungsintervalle. Der Flexwellen-Auswahl im Direktvergleich bietet eine strukturierte Übersicht, um die richtige Komponente für den jeweiligen Anwendungsfall zu identifizieren. Wer grundlegende Prinzipien flexibler Antriebe verstehen will, findet unter Schlüssel zur Antriebseffizienz technisches Hintergrundwissen. Für individuelle Anforderungen steht das BIAX-Team über das Kontaktformular zur Verfügung.

Häufig gestellte Fragen zur Arbeitssicherheit bei Flexwellen

Welche gesetzlichen Pflichten haben Unternehmen beim Einsatz von Flexwellen?

Unternehmen sind nach § 5 ArbSchG verpflichtet, eine dokumentierte Gefährdungsbeurteilung durchzuführen und geeignete Schutzmaßnahmen abzuleiten. Die Pflicht gilt unabhängig von der Betriebsgröße und umfasst alle Arbeitsmittel, einschließlich flexibler Antriebswellen.

Wie entstehen typische Verletzungsrisiken an Flexwellen?

Die häufigsten Verletzungsrisiken entstehen durch Quetsch- und Einzugsgefahren zwischen rotierenden Wellenabschnitten und festen Maschinenteilen. Lose Kleidung oder Handschuhe können in Sekundenbruchteilen eingezogen werden, ohne dass ein visuelles Warnsignal erkennbar ist.

Warum reichen klassische Schutzabdeckungen oft nicht aus?

Falsch konstruierte oder montierte Abdeckungen können laut ISO 12100 neue Gefährdungen erzeugen, zum Beispiel durch zusätzliche Quetschstellen, falsche Sicherheitsabstände oder unterschätzte Nachlaufzeiten nach dem Abschalten.

Was ist das TOP-Prinzip bei Schutzmaßnahmen?

Das TOP-Prinzip beschreibt die Rangfolge wirksamer Schutzmaßnahmen: technische Maßnahmen haben oberste Priorität, gefolgt von organisatorischen Regelungen, und zuletzt persönliche Schutzausrüstung. Diese Rangfolge stellt sicher, dass Risiken so weit wie möglich an der Quelle beseitigt werden.
