TL;DR:

• Modulare Antriebssysteme verbessern die Flexibilität und reduzieren Kosten in wechselhaften Produktionsumgebungen. Dezentrale, standardisierte Einheiten erleichtern Wartung, Erweiterung und Integration in bestehende Anlagen. Sie steigern die Effizienz, Genauigkeit und Skalierbarkeit durch individuell austauschbare, interoperable Komponenten.

---

Modulare Antriebssysteme gelten in vielen Planungsabteilungen noch als kostenintensive Spezialanwendung. Das Gegenteil ist belegt. Die vorteile modularer antriebstechnik zeigen sich gerade dort, wo Produktionsvarianten häufig wechseln und Maschinenstillstände direkt zu Ertragsverlusten führen. Wer Fertigungslinien im DACH-Raum auf Flexibilität auslegt, stößt unweigerlich auf dezentrale Servoantriebe, standardisierte Schnittstellen und skalierbare Antriebskonzepte, die sich in bestehende Anlagen integrieren lassen, ohne die gesamte Infrastruktur zu erneuern.

Inhaltsverzeichnis

• Grundlagen und Funktionsprinzipien modularer Antriebstechnik
• Leistungsmerkmale und technische Vorteile modularer Systeme
• Praxisbeispiele aus Industrieanwendungen: Flexibilität und Effizienzsteigerung
• Herausforderungen und Lösungsansätze in der Integration modularer Antriebstechnik
• Perspektive: Warum modulare Antriebstechnik ein zentraler Faktor für die zukunftsfähige Produktion ist
• BIAX Flexwellen: Flexibilität und Präzision mit modularen Antriebslösungen
• Häufig gestellte Fragen zu modularer Antriebstechnik

Grundlagen und Funktionsprinzipien modularer Antriebstechnik

Modulare Antriebstechnik beschreibt keinen einzelnen Produkttyp, sondern ein Systemkonzept. Der Kerngedanke: Antriebskomponenten werden als eigenständige, standardisierte Funktionseinheiten entwickelt, die sich untereinander kombinieren und bei Bedarf einzeln austauschen lassen. Für Maschinenbauingenieure bedeutet das konkret, dass Motor, Wechselrichter und Steuerung nicht mehr als getrennte Baugruppen ausgelegt werden müssen.

Ein praxisrelevantes Beispiel ist der dezentrale Servoantrieb mit integriertem Wechselrichter, wie er im Typformat iDT5 eingesetzt wird. Solche Antriebe sind als mechatronische Funktionseinheit konzipiert: Leistungselektronik und Mechanik bilden eine bauliche Einheit, die direkt an der Maschine montiert wird. Dezentrale Servoantriebe mit integriertem Wechselrichter reduzieren den Platzbedarf signifikant, da aufwändige Schaltschranklösungen entfallen.

Die Verdrahtung zwischen Schaltschrank und Antrieb entfällt weitgehend. Stattdessen nutzen modulare Antriebstechnik Systeme das sogenannte Daisy-Chain-Verfahren: Antriebsknoten werden in Reihe verbunden, wobei jeder Knoten Spannung und Kommunikationssignal an den nächsten weitergibt. Das reduziert den Kabelaufwand erheblich und vereinfacht spätere Erweiterungen. Wer die Vorteile flexibler Antriebe im Detail verstehen möchte, findet dort weiterführende technische Informationen.

Technische Merkmale dezentraler, modularer Antriebssysteme:

• Integrierter Wechselrichter direkt am Motor reduziert Zwischenverdrahtung
• Standardisierte Kommunikationsschnittstellen (z.B. EtherCAT, PROFINET) ermöglichen Systemintegration ohne Sonderanpassungen
• Modularer Aufbau erlaubt selektiven Austausch einzelner Einheiten bei Defekt oder Kapazitätserweiterung
• Daisy-Chain-Topologie verringert Kabelmengen und zugehörige Installationszeiten um messbare Faktoren
• Mechanisch kompakte Bauform ermöglicht maschinennahe Montage in beengten Bauräumen

Gerade in hochvariantenreichen Fertigungen, wo Produktionslinien regelmäßig umgerüstet werden, schafft dieser Aufbau einen strukturellen Vorteil gegenüber zentralisierten Antriebskonzepten.

Leistungsmerkmale und technische Vorteile modularer Systeme

Nachdem die Grundlagen gelegt sind, rückt die konkrete Leistungsfähigkeit modularer Antriebslösungen in den Fokus. Entscheidend für Produktionsleiter ist nicht nur die Flexibilität im Aufbau, sondern die messbare Genauigkeit und Effizienz im Betrieb.

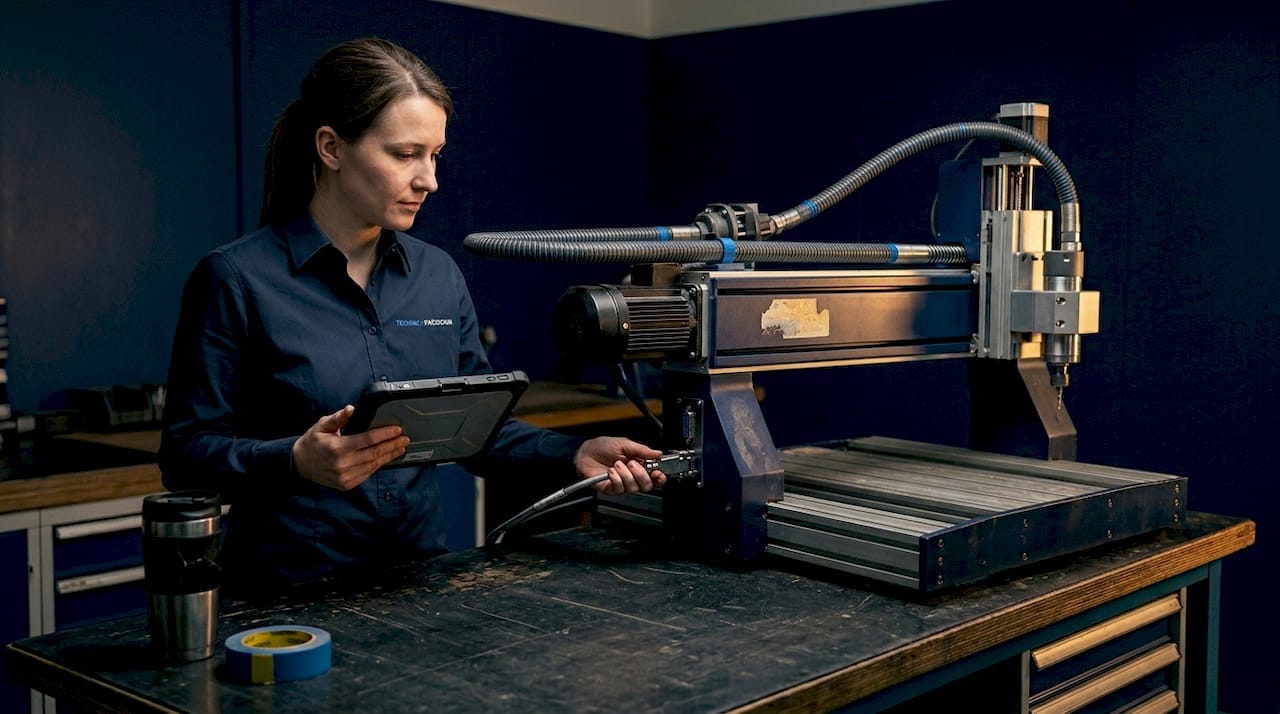

Modulare XY-Antriebssysteme erreichen Wiederholgenauigkeiten besser als 0,01 mm bei sehr niedrigem Energieverbrauch. Diese Angaben stammen aus dokumentierten Systemspezifikationen und sind für Positionieraufgaben in der Elektronikfertigung sowie im Sondermaschinenbau direkt relevant. Systeme wie der 4MotionCube verbinden präzise Bewegungssteuerung mit modularem Aufbau auf engstem Raum.

Standardisierte Datenräume unterstützen herstellerübergreifende Kompatibilität und Energieeffizienz. Das ZVEI-Reallabor “Antrieb 4.0” hat erste interoperable Lösungen für elektrische Antriebe demonstriert, bei denen Last- und Bewegungsprofile herstellerübergreifend ausgetauscht und zur Antriebsauslegung genutzt werden. Für Produktionsleiter bedeutet das: Die Auswahl von Antriebskomponenten ist nicht mehr zwingend an einen einzigen Hersteller gebunden.

Vergleich ausgewählter Leistungsparameter modularer Antriebssysteme:

Merkmal	Zentrale Antriebsarchitektur	Modulare Antriebsarchitektur
Wiederholgenauigkeit	0,02 bis 0,05 mm	besser als 0,01 mm
Verkabelungsaufwand	hoch (Sternverdrahtung)	gering (Daisy-Chain)
Skalierbarkeit	aufwändig, oft Kompletttausch	modular, Einzelmodul ergänzbar
Wartungszeit pro Einheit	hoch (Systemausfälle)	niedrig (Einzeltausch)
Interoperabilität	herstellergebunden	standardisiert möglich

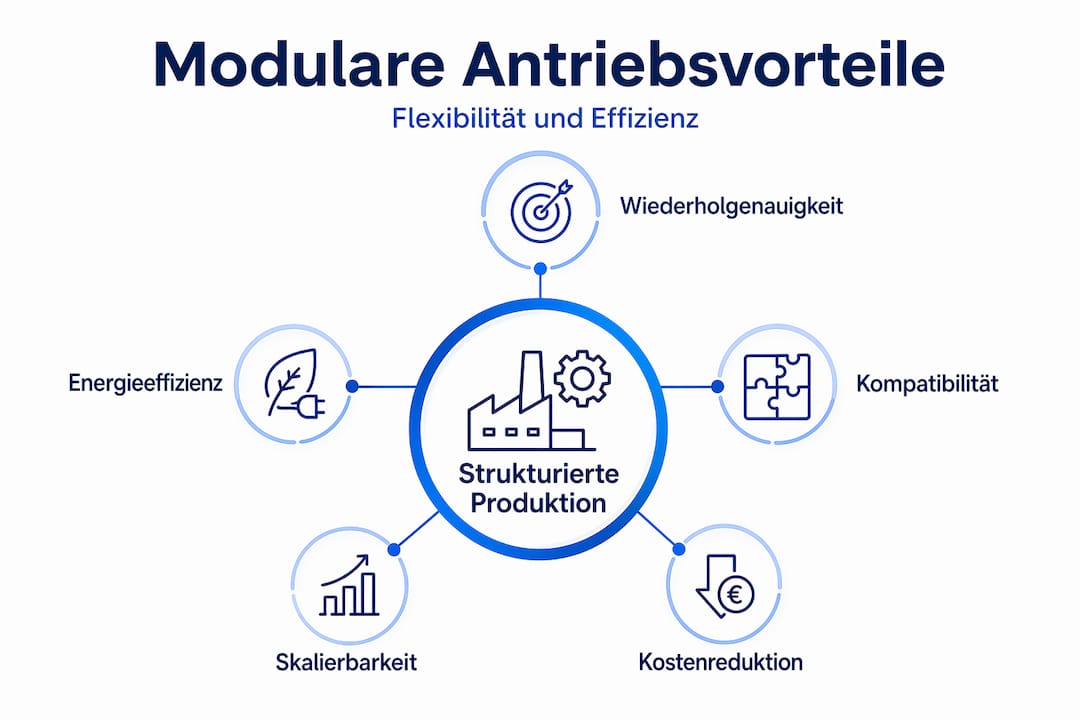

Technische Vorteile modularer Antriebskonzepte im Überblick:

• Wiederholgenauigkeiten unter 0,01 mm für Positionieraufgaben in der Präzisionsfertigung
• Energieverbrauch passt sich dynamisch an Last und Betriebszustand an
• Einzelne Module tauschbar ohne Systemstopp bei entsprechender Auslegung
• Standardisierte Schnittstellen erlauben Kombination von Komponenten verschiedener Hersteller
• Skalierbarkeit: Erweiterung um Achsen oder Antriebseinheiten ohne Neuprojektierung der Gesamtanlage

Profi-Tipp: Standardisierte Schnittstellen, insbesondere nach IEC 61800 oder OPC UA, vereinfachen nicht nur die Erstinstallation. Sie reduzieren auch den Aufwand für Softwareaktualisierungen und Nachrüstprojekte erheblich. Wer bei der Planung auf offene Protokolle setzt, schützt die Investition langfristig.

Einen vertiefenden Überblick über aktuelle Entwicklungen bietet der Beitrag zu Trends flexibler Wellenantriebe, der Anwendungsbeispiele und technische Entwicklungslinien zusammenführt.

Praxisbeispiele aus Industrieanwendungen: Flexibilität und Effizienzsteigerung

Nach der technischen Analyse bieten konkrete Industrieanwendungen den besten Maßstab für den tatsächlichen Modularer Antrieb Vorteil im Fertigungsalltag.

Ein prägnantes Fallbeispiel liefern Automobilhersteller mit modularen Positioniersystemen, sogenannten Distributed Automation Platforms (DAP). Diese Systeme erlauben es, einzelne Bearbeitungsstationen umzukonfigurieren, ohne die gesamte Linie zu stoppen. Wechselnde Modellvarianten, wie sie in der deutschen Automobilindustrie Standard sind, lassen sich so mit deutlich reduziertem Rüstaufwand abbilden.

“Modulare Systeme ermöglichen es Produktionsplanern, auf Marktveränderungen innerhalb von Stunden statt Wochen zu reagieren.” Ein Grundsatz, der sich in der Praxis wiederholt bestätigt.

Modulare Fördersysteme senken Energieverbrauch und Betriebskosten durch hocheffiziente Motoren und flexible Erweiterbarkeit. Drehzahlvariable Antriebe in modularen Fördersystemen passen den Energieeinsatz direkt an die Förderlast an. In Anlagen mit wechselndem Durchsatz, also typischerweise in der Lebensmittelindustrie oder Elektronikfertigung, ergibt das messbare Einsparungen im Vergleich zu drehzahlfesten Antrieben.

Schritte zur Implementierung modularer Antriebssysteme in bestehenden Produktionslinien:

1. Bestandsaufnahme der vorhandenen Antriebsarchitektur: Welche Achsen sind zentral angetrieben? Wo entstehen häufige Ausfälle oder Stillstandzeiten?
2. Definition von Schnittstellen und Kommunikationsprotokollen: Welche Feldbusse sind bereits im Einsatz? Kompatibilität sicherstellen, bevor neue Module ausgewählt werden.
3. Pilotbereich identifizieren: Nicht die gesamte Linie auf einmal umstellen. Einen Abschnitt mit hoher Varianz oder häufigem Umrüstbedarf als Pilotprojekt auswählen.
4. Testbetrieb mit Leistungsmessung: Genauigkeit, Energieverbrauch und Wartungsaufwand im Pilotbereich über mindestens drei Monate dokumentieren.
5. Schrittweise Erweiterung: Auf Basis der Pilotdaten weitere Linienabschnitte migrieren. Modular aufgebaute Systeme erlauben genau diese schrittweise Vorgehensweise.

Für Produktionsleiter, die flexible Antriebslösungen im Maschinenbau weiter vertiefen möchten, finden sich dort branchenspezifische Anwendungsszenarien und technische Auswahlkriterien.

Ein weiteres Beispiel aus der Praxis: In Schleif- und Entgratungsanwendungen, wo Werkzeugköpfe in beengten Räumen präzise geführt werden müssen, bieten modulare Antriebskonzepte gegenüber starren Wellensträngen klare Vorteile. Das betrifft besonders die Zugänglichkeit für Wartung und die Anpassbarkeit an verschiedene Werkstückgeometrien.

Herausforderungen und Lösungsansätze in der Integration modularer Antriebstechnik

Modularität löst keine Probleme automatisch. Die Integration erfordert klare technische Entscheidungen, insbesondere dort, wo mechanische Präzision und Datenintegrität zusammentreffen.

Eine der häufig unterschätzten Anforderungen betrifft die mechanische Kopplung zwischen modularen Einheiten. Drehsteife Kupplungen sichern Effizienz und verhindern manuelle Anpassungen bei modularen Systemen. Elastische Verbindungen hingegen können Winkelversätze kompensieren, erzeugen dabei aber Spielverluste, die in Präzisionsanwendungen nicht tolerierbar sind. Die Auswahl der Kupplungsart muss daher mit der geforderten Positioniergenauigkeit und dem Drehmomentprofil der Anwendung abgestimmt sein.

Typische Herausforderungen und deren Lösungsansätze:

• Dateninkonsistenz im Lebenszyklus: Modulare Systeme nach dem “Antrieb 4.0”-Konzept erfordern gepflegte digitale Datensätze für jedes Modul. Ohne konsistente Datenhaltung verliert die Modularität ihren praktischen Nutzen bei Austausch oder Erweiterung.
• Kommunikationskonflikt zwischen Feldbusstandards: Unterschiedliche Hersteller nutzen teils inkompatible Protokolle. Lösung: Gateway-Module oder von Anfang an auf offene Standards wie OPC UA setzen.
• Mechanische Toleranzaddition: Bei vielen in Reihe geschalteten Modulen summieren sich Fertigungstoleranzen. Abhilfe schafft eine präzise Ausrichtung bei der Montage sowie der Einsatz von Kupplungen mit Ausgleichsfunktion.
• Fehlende Servicefreundlichkeit im Design: Module, die schwer zugänglich montiert sind, verlieren den Wartungsvorteil der Modularität. Die Zugänglichkeit muss bereits in der Konstruktionsphase berücksichtigt werden.
• Übergangsmanagement bei Bestandsanlagen: Hybridlösungen, also modulare Neukomponenten neben zentralisierten Bestandsantrieben, erfordern durchdachte Übergangsarchitekturen.

Profi-Tipp: Wer modulare Antriebskomponenten plant, sollte Service- und Austauschszenarien schon in der Auslegungsphase definieren. Fragen wie “Kann dieses Modul bei laufendem Betrieb der Nachbarstation getauscht werden?” entscheiden im Nachhinein über den tatsächlichen Wartungsvorteil.

Technische Unterstützung bei der Auswahl und Dimensionierung bietet der Leitfaden flexible Antriebswellen, der praxisorientierte Auswahlkriterien für mechanische Antriebskomponenten zusammenfasst.

Perspektive: Warum modulare Antriebstechnik ein zentraler Faktor für die zukunftsfähige Produktion ist

Die eigentliche Stärke modularer Antriebstechnik liegt nicht in der Summe einzelner Vorteile. Sie liegt in der strukturellen Antwort auf ein grundlegendes Problem der modernen Fertigung: die steigende Variantenvielfalt bei gleichzeitig kürzeren Produktlebenszyklen.

Wer heute eine Fertigungslinie für ein einziges Produkt auslegt, plant an der Realität vorbei. Märkte verändern sich schneller als Abschreibungszyklen. Genau hier entfaltet Modularität in Antriebssystemen ihre strategische Wirkung. Nicht weil modulare Systeme billiger in der Anschaffung wären, das sind sie meist nicht. Sondern weil sie Änderungskosten über den Lebenszyklus drastisch senken.

Modulare Power-Module reduzieren Entwicklungsaufwand und steigern die industrielle Skalierbarkeit wesentlich. Was in der Elektromobilität als Reaktion auf Komplexität und Variantenvielfalt entstanden ist, zeigt seinen Weg in industrielle Antriebssysteme. Power-Module mit standardisierten elektrischen und mechanischen Schnittstellen lassen sich in unterschiedlichen Antriebssträngen einsetzen, ohne jeweils neue Entwicklungsiterationen anzustoßen.

Das verändert die Kosteneffizienz Antriebstechnik grundlegend. Ein einzelnes Moduldesign kann in zehn verschiedenen Maschinentypen eingesetzt werden. Prüfung, Qualifizierung und Dokumentation fallen einmal an, nicht zehnmal. Diese Skaleneffekte werden in der Projektplanung regelmäßig unterschätzt, weil sie nicht im direkten Vergleich der Stückkosten sichtbar sind.

Ein weiterer Punkt, der selten offen diskutiert wird: Standardisierung schafft Verhandlungsmacht gegenüber Lieferanten. Wer auf proprietäre Antriebssysteme setzt, ist in Ersatzteilbeschaffung und Serviceverträgen gebunden. Modulare, offene Systeme hingegen erlauben Wettbewerb auf Komponentenebene. Das ist kein theoretischer Vorteil, sondern ein kalkulierbarer Hebel für Einkaufsabteilungen und Produktionsleiter.

Die Innovationen in Antriebssystemen, die heute in der Elektromobilität sichtbar sind, werden die Industrieautomation der nächsten Jahre prägen. Wer jetzt in modulare Architektur investiert, positioniert sich für genau diese Transferentwicklung. Und wer optimierte Antriebslösungen durch Flexibilität bereits heute in seine Maschinenkonzepte einbettet, reduziert den Anpassungsaufwand bei zukünftigen Anforderungen messbar.

BIAX Flexwellen: Flexibilität und Präzision mit modularen Antriebslösungen

Die in diesem Beitrag beschriebenen Prinzipien der Modularität, also Austauschbarkeit, standardisierte Schnittstellen und maschinennaher Antrieb, sind in den biegsamen Wellen von BIAX Flexwellen direkt umgesetzt. BIAX-Produkte übertragen Drehmoment und Drehbewegung zuverlässig in beengte oder schwer zugängliche Räume, ohne starre Wellenstränge oder aufwändige Umlenkgetriebe zu erfordern. Das macht sie zu einer praxiserprobten Lösung für Entgraten, Schleifen, Polieren und andere Bearbeitungsaufgaben in modularen Maschinenkonzepten.

BIAX bietet flexible drive solutions für individuelle Antriebskonzepte, angepasst an Drehmoment, Drehzahl und Kupplungsanforderungen der jeweiligen Anwendung. Ergänzend dazu steht die technische Beratung zur torsionalen Flexibilität in Antriebslösungen zur Verfügung, die Auslegungsfragen zu Drehmomentverlauf und Biegesteifigkeit praxisnah beantwortet. Für Maschinenbauingenieure, die modulare Antriebslösungen in neue oder bestehende Anlagen integrieren, ist eine frühe Einbindung von BIAX in die Konstruktionsphase empfehlenswert. Kontakt aufnehmen und technische Anforderungen direkt besprechen.

Häufig gestellte Fragen zu modularer Antriebstechnik

Was versteht man unter modularer Antriebstechnik?

Modulare Antriebstechnik beschreibt Systeme, die aus standardisierten, kombinierbaren Komponenten bestehen und flexibel an unterschiedliche Produktionsanforderungen angepasst werden können. Einzelne Module sind dabei austauschbar und erweiterbar, ohne das Gesamtsystem zu unterbrechen.

Welche Vorteile bieten dezentrale Servoantriebe in modularen Systemen?

Dezentrale Servoantriebe integrieren Motor und Wechselrichter in einer Baueinheit, reduzieren den Platzbedarf erheblich und verringern den Verkabelungsaufwand. Dezentrale Servoantriebe reduzieren den Platzbedarf für Schaltschränke und Verkabelung um bis zu 70 Prozent, was Wartung und Installation nachweislich erleichtert.

Wie trägt modularer Aufbau zur Energieeffizienz bei?

Modulare Antriebssysteme erlauben den Einsatz hocheffizienter Motoren mit drehzahlvariabler Regelung, die Energiebedarf und Last direkt koppeln. Modulare Fördersysteme senken den Energieverbrauch durch hocheffiziente Motoren und drehzahlvariable Antriebe in nachgewiesener Weise.

Welche Rolle spielen standardisierte Datenräume in modularen Antriebssystemen?

Standardisierte Datenräume ermöglichen herstellerübergreifende Kompatibilität und optimieren die Antriebsauslegung durch gemeinsame Nutzung von Last- und Bewegungsprofilen. Standardisierte Datenräume fördern herstellerübergreifende Kompatibilität und bessere Effizienz im gesamten Antriebssystem.

Wie gestaltet sich die Wartung modularer Antriebssysteme?

Durch den modularen Aufbau können einzelne Komponenten ohne Stillstand der gesamten Anlage schnell ausgetauscht werden, was Wartungszeiten und Ausfallkosten reduziert. Voraussetzung ist eine serviceorientierte Konstruktion, bei der Zugänglichkeit und standardisierte Befestigungen bereits in der Auslegung berücksichtigt werden.
