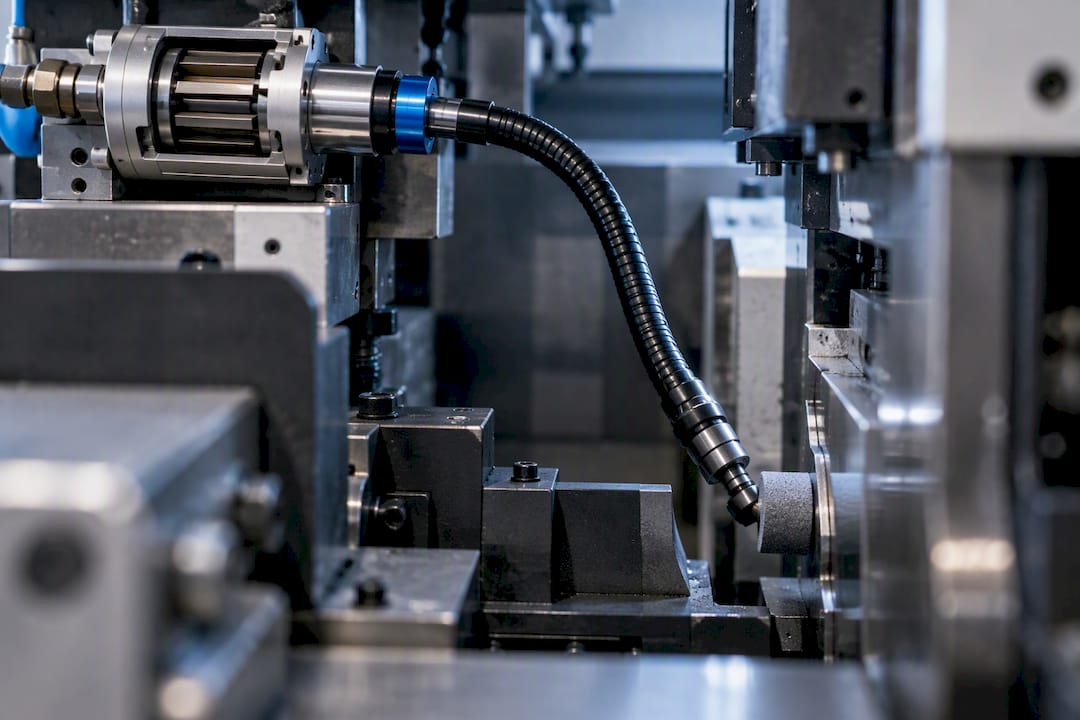

Die Kombination aus Druckluftmotor und biegsamer Welle eignet sich für die Übertragung von Drehmoment in engen oder schwer zugänglichen Einbauräumen. Ausschlaggebend für die Eignung sind drei Parameter: der erforderliche Drehmomentbedarf, die Arbeitsdrehzahl des Prozesses und das Kopplungsinterface zwischen Motor und Welle. Bei korrekter Auslegung dieser Größen liefert das System eine zuverlässige, platzsparende Drehmomentübertragung für industrielle Bearbeitungsprozesse. Bei der technischen Auslegung solcher Antriebsstränge kann fachkundiger Support hilfreich sein.

---

Kurz gesagt:

• Druckluftmotoren mit biegsamer Welle eignen sich vor allem für enge oder schwer zugängliche Einbauräumen, wenn Drehmoment, Drehzahl und Kopplungsinterface passend ausgelegt sind.
• Bei der Auslegung ist es entscheidend, den Lastfall vorab zu definieren, den größten Werkzeugdurchmesser zu berücksichtigen und Sicherheitsfaktoren getrennt für Drehmoment und Drehzahl festzulegen.
• Elastische Kopplungen und geeignete Lagerkonzepte verlängern die Lebensdauer der Welle, wobei das Biegen und die dynamische Belastung spezielle FEM-Berechnungen erfordern.
• Die Wahl der Werkstoffe richtet sich nach Beanspruchung, Temperatur und chemischer Umgebung im Einsatz, wobei wahlweise Meterware oder vorgefertigte Anschlusswellen eingesetzt werden.
• Eine stabile Luftversorgung ist notwendig, da Luftdruckveränderungen das Drehmoment deutlich beeinflussen und bei der Planung konkrete Angaben zum Lastprofil unerlässlich sind.

---

Inhaltsverzeichnis

• Auslegung und Dimensionierung: Drehmoment, Drehzahl und Sicherheitsfaktoren
• Kopplungen, Wellengeometrie und Lagerung bei der Integration
• Werkstoffe und Bauformen biegsamer Wellen
• Betrieb, Regelung und Wartung im täglichen Einsatz
• Typische industrielle Einsatzfälle im Überblick
• Technische Expertise und Vorbereitung einer Anfrage
• Kontakt und passende Produktseiten bei BIAX
• Empfohlene Fachquellen und Normhinweise
• Quellen
• FAQ

Auslegung und Dimensionierung: Drehmoment, Drehzahl und Sicherheitsfaktoren

Die Dimensionierung einer biegsamen Welle beginnt nicht beim Motor, sondern beim Lastfall. Wer zuerst die Motorleistung festlegt und die Welle danach auswählt, geht das Risiko einer Fehlauslegung ein.

Ein bewährtes Vorgehen folgt diesen Schritten:

1. Lastfall definieren: Welche Bearbeitung findet statt, welches Werkstück, welcher Werkstoff.
2. Größten Rollen- oder Werkzeugdurchmesser bestimmen, der im Betrieb auftritt.
3. Erforderliches Drehmoment aus Prozesskraft und Hebelarm berechnen.
4. Sicherheitsfaktor auf Basis von Lastschwankungen und Betriebsdauer wählen.
5. Wellenquerschnitt und Motorgröße anhand des Ergebnisses festlegen.

Bei Wickelprozessen verändert sich die Last kontinuierlich, weil der Rollendurchmesser während des Wickelvorgangs wächst oder schrumpft. Die Auslegung muss deshalb den größten auftretenden Durchmesser und die gewünschte Wickelgeschwindigkeit berücksichtigen, nicht nur den Ausgangszustand. Auch Massenträgheit und dynamische Lastspitzen beim Anfahren spielen eine Rolle und sollten nicht allein aus dem stationären Betriebspunkt abgeleitet werden, wie Praxiserfahrungen zur Antriebsauslegung bei Wickelprozessen zeigen.

Druckluftlamellenmotoren verhalten sich dabei anders als elektrische Antriebe. Sie passen ihre Drehzahl automatisch an Lastveränderungen an und erreichen ihr Leistungsoptimum häufig bei etwa der Hälfte der Leerlaufdrehzahl, wie dieselbe Quelle zur Antriebsauslegung beschreibt. Die Regelung erfolgt stufenlos über Zuluft- oder Abluftdrosselung, ohne zusätzliche elektronische Steuerung. Für Prozesse mit stark variierendem Drehmomentbedarf ist dieses Verhalten ein operativer Vorteil gegenüber starr geregelten Antrieben, weil sich der Motor selbstständig an wechselnde Lasten anpasst.

Für eine belastbare Auslegung braucht der Lieferant konkrete Angaben: Drehmomentbedarf im Nennbetrieb und bei Lastspitzen, gewünschte Arbeitsdrehzahl, verfügbarer Bauraum, Einbaulänge und Umgebungsbedingungen wie Temperatur oder Kontakt mit Kühlschmierstoffen. Ohne diese Werte bleibt jede Wellenauswahl eine Schätzung.

Profi-Tipp: Legen Sie die Sicherheitsfaktoren nicht pauschal fest, sondern getrennt für Drehmoment und Drehzahl, da beide Größen unterschiedlich stark schwanken können.

Kopplungen, Wellengeometrie und Lagerung bei der Integration

Die mechanische Anbindung entscheidet häufig über die Lebensdauer der gesamten Antriebseinheit, unabhängig davon, wie sorgfältig Drehmoment und Drehzahl berechnet wurden.

Bei der Kopplung zwischen Motor und biegsamer Welle stehen mehrere Prinzipien zur Wahl:

• Starre Kopplungen übertragen Drehmoment verlustfrei, verzeihen aber keinen Achsversatz und erfordern präzise Montage.
• Elastische Kopplungen gleichen kleinere Fluchtungsfehler aus und dämpfen Stoßbelastungen, reduzieren dabei aber die Übertragungssteifigkeit geringfügig.
• Schnellkupplungen erleichtern den Werkzeugwechsel und die Wartung, sind jedoch mechanisch aufwendiger als starre Varianten.

Die Wahl richtet sich nach der Instandhaltungsstrategie: Anlagen mit häufigem Werkzeugwechsel profitieren von Schnellkupplungen, stationäre Dauerbetriebsanwendungen eher von starren oder elastischen Lösungen.

Geometrisch bestimmen Wellendurchmesser, minimaler Biegeradius und Einbaulänge gemeinsam, welche Bauform überhaupt einsetzbar ist. Ein zu kleiner Biegeradius erhöht die Torsionsspannung im Wellenkern und verkürzt die Lebensdauer, während eine zu große Einbaulänge ohne Zwischenlagerung zu Durchbiegung und Vibration führt.

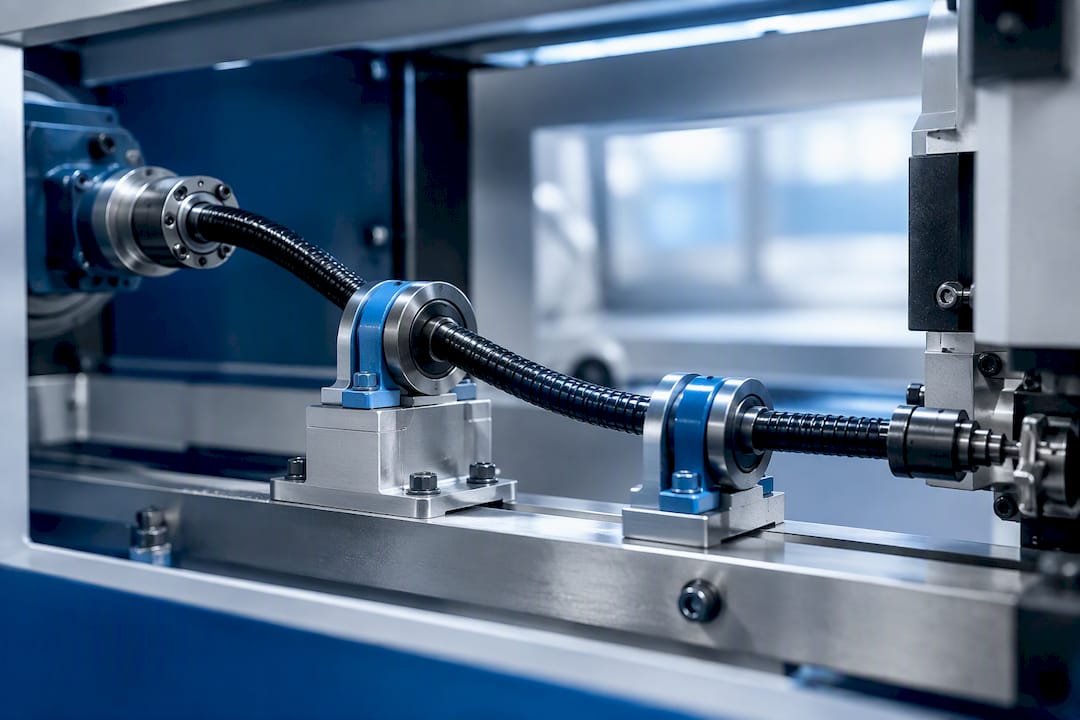

Am Motor- und am Werkzeugende sind geeignete Lagerkonzepte notwendig, um Querbelastungen von der biegsamen Welle fernzuhalten. Die Welle selbst ist für Torsionsübertragung ausgelegt, nicht für Biege- oder Querkräfte aus dem Werkzeug. Bei rotierenden Bauteilen sind kombinierte Beanspruchungen aus Biegung und Torsion konstruktiv kritisch, kritische Übergangsstellen sollten deshalb mit FEM-Nachrechnung überprüft werden, wie es Auslegungshinweise zu rotierenden Wellenbauteilen beschreiben.

Montageseitig verhindert eine ausreichende Zwischenlagerung Resonanzen bei kritischen Drehzahlen und sichert die Lebensdauer der Flexwelle im Maschinenbau über den Betriebszeitraum.

Werkstoffe und Bauformen biegsamer Wellen

Die Wahl des Wellenkerns und der Ummantelung richtet sich nach mechanischer Beanspruchung, Temperatur und chemischer Umgebung im jeweiligen Prozess.

• Wellenkerne aus mehrlagig gewickeltem Federstahldraht übertragen Torsion bei gleichzeitiger Biegsamkeit und sind die gängige Bauform für rotierende Antriebswellen.
• Schutzhüllen kapseln den Kern gegen Schmutz, Kühlschmierstoffe und mechanischen Abrieb ab, wobei die Werkstoffwahl der Hülle von der jeweiligen Prozessumgebung abhängt.
• Meterware liefert den Wellenkern ohne Anschlusskonfektionierung und eignet sich für Anwender, die die Endenbearbeitung selbst vornehmen.
• Veredelte, anschlussfertige Wellen sind mit geschweißten oder gepressten Enden versehen und direkt einbaufertig.
• Antriebs- und Werkzeugwellen für hohe Drehzahlen sind für den Dauerbetrieb bei hoher Drehzahl ausgelegt und benötigen entsprechend abgestimmte Lagerung.

Kundenspezifische Veredelung oder Prototypenfertigung wird relevant, wenn Standardanschlüsse geometrisch nicht passen oder wenn ein Prozess Sonderwerkstoffe für die Schutzhülle verlangt, etwa bei aggressiven Reinigungsmitteln oder erhöhten Temperaturen im Umfeld.

Betrieb, Regelung und Wartung im täglichen Einsatz

Im laufenden Betrieb bestimmen Luftdruck und Luftvolumenstrom gemeinsam, wie viel Drehmoment und welche Drehzahl der Motor tatsächlich liefert. Eine Absenkung des Betriebsdrucks reduziert das verfügbare Drehmoment deutlich, in einem in der Praxis dokumentierten Fall führte eine Absenkung um 1 bar zu einer Reduktion um etwa 17 Prozent. Diese Empfindlichkeit macht eine stabile Luftaufbereitung zur Voraussetzung für reproduzierbare Prozessergebnisse.

Vor der Inbetriebnahme empfehlen sich folgende Prüfungen:

1. Fluchtungsausrichtung zwischen Motor und Welle kontrollieren.
2. Luftaufbereitung auf Filterung, Trocknung und Ölzugabe prüfen.
3. Schmierplan für die Wellenseele gemäß Herstellerangabe festlegen.

Im Wartungsbetrieb verdienen die Schutzhülle, die Anschlusskupplungen und ungewöhnliche Vibrationen besondere Aufmerksamkeit. Eine beschädigte Hülle lässt Schmutz eindringen und beschleunigt den Verschleiß des Kerns, während zunehmende Vibration häufig auf lose Kupplungen oder beginnende Unwucht hinweist. Details zum Zusammenhang zwischen Drehzahl, Leistung und Lebensdauer helfen bei der Einordnung solcher Fehlerbilder.

Profi-Tipp: Dokumentieren Sie den Betriebsdruck bei der Erstinbetriebnahme als Referenzwert, um spätere Drehmomentabweichungen schnell auf Druckverluste im System zurückführen zu können.

Typische industrielle Einsatzfälle im Überblick

Die konkrete Prozessanforderung bestimmt, welche Wellenbauform sinnvoll ist.

• Beim Entgraten in engen Gehäuseinnenräumen ist eine hohe Biegefähigkeit bei gleichzeitig verlustarmer Torsionsübertragung entscheidend, da das Werkzeug oft um mehrere Ecken geführt wird.
• Beim Schleifen und Polieren bestimmen Drehzahlanforderung und Kühlmittelkontakt die Wahl der Werkzeugwelle und der Schutzhülle.
• Bei Wickelprozessen verändert sich die Last mit dem Rollendurchmesser, was eine Regelung erfordert, die sich diesem Verlauf anpasst.

Diese Fallbeschreibungen sind technisch plausible Beispiele, keine Herstellerangaben zu konkreten Projekten.

Technische Expertise und Vorbereitung einer Anfrage

Technischer Support für Maschinenbauer und industrielle Anwender kann Engineering-Beratung, Standardkomponenten und kundenspezifische Konfigurationen für Drehmoment- und Drehzahlanforderungen umfassen. Für eine belastbare technische Auslegung sind Angaben zum Lastprofil, zur Zieldrehzahl und zu den Einbaumaßen notwendig. Je genauer diese Angaben vorliegen, desto gezielter lässt sich die passende Wellenkonfiguration ableiten.

— Uli

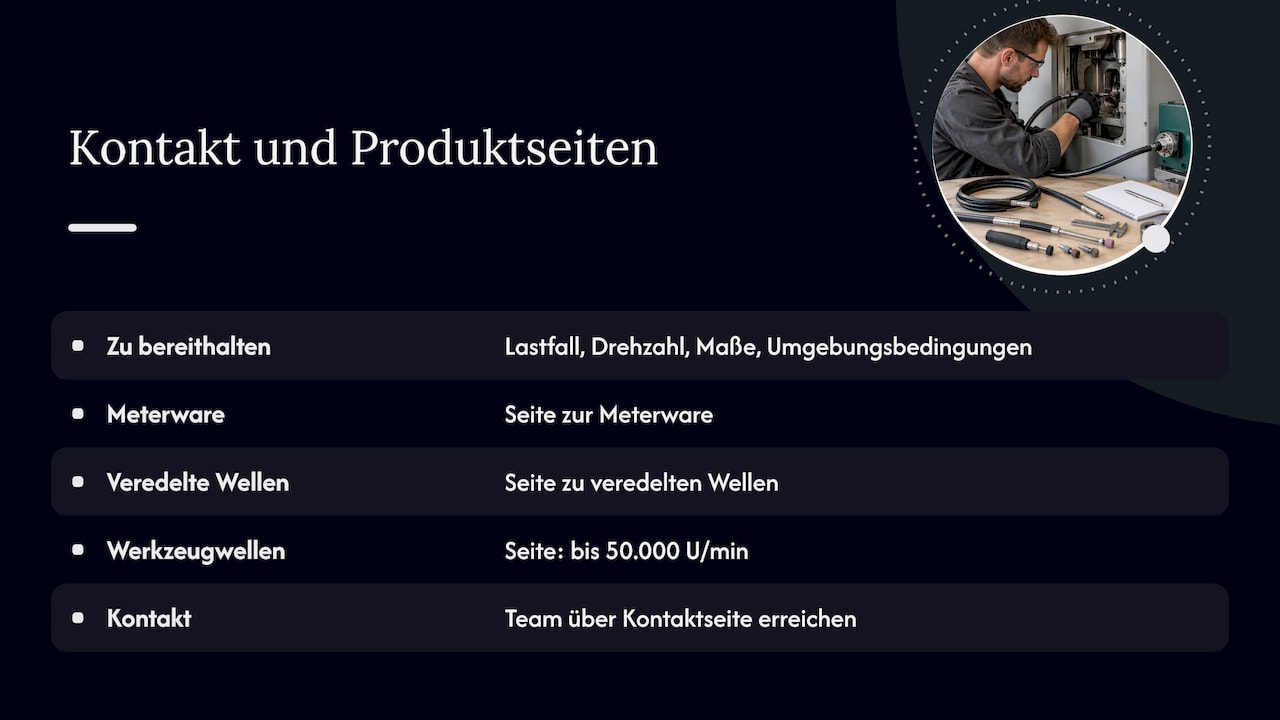

Kontakt und passende Produktseiten bei BIAX

Für eine Anfrage lohnt es sich, Lastfall, Arbeitsdrehzahl, Einbaumaße und Umgebungsbedingungen vorab zusammenzustellen. Passend dazu stehen die Seiten zu Meterware, veredelten Wellen und Werkzeugwellen bis 50.000 U/min zur Verfügung. Für individuelle Anforderungen erreichen Sie das Team über die Kontaktseite.

Empfohlene Fachquellen und Normhinweise

Für tiefere Recherchen: die VDI-Richtlinie zu Rotationszugbiegemaschinen standardisiert Nomenklatur und Kenngrößen für rotierende Biegeprozesse.

Quellen

• Druckluftmotoren: Effiziente Antriebsauslegung für Wickelprozesse
• VDI‑Richtlinie (Rotationszugbiege‑Maschinen) — Inhaltsverzeichnis und Einleitung
• Praktikum: Auslegung der Kurbelwelle — Beanspruchung, FEM und Überschlagsberechnungen

FAQ

Ist ein Druckluftmotor mit biegsamer Welle für beengte Einbauräume geeignet?

Ja, diese Kombination ist eine gängige Lösung für Anwendungen mit eingeschränktem Bauraum, weil der Motor entfernt vom Werkzeugpunkt positioniert werden kann. Entscheidend ist, dass Drehmomentbedarf, Arbeitsdrehzahl und Kopplungsinterface passend zur Anwendung ausgelegt sind.

Wie wirkt sich der Luftdruck auf das Drehmoment eines Druckluftmotors aus?

Der Betriebsdruck beeinflusst das verfügbare Drehmoment direkt, eine Senkung um 1 bar kann das Drehmoment in der Praxis um rund 17 Prozent verringern. Eine stabile Luftversorgung ist deshalb Voraussetzung für ein reproduzierbares Betriebsverhalten.

Welche Angaben braucht ein Anbieter für die Auslegung einer biegsamen Welle?

Notwendig sind der Drehmomentbedarf bei Nennlast und Lastspitzen, die geplante Arbeitsdrehzahl, die verfügbare Einbaulänge sowie Umgebungsbedingungen wie Temperatur oder Kontakt mit Kühlschmierstoffen. Ohne diese Werte lässt sich keine belastbare Wellenauswahl treffen.

Worin unterscheiden sich Meterware und veredelte biegsame Wellen?

Meterware liefert den Wellenkern ohne Anschlusskonfektionierung und eignet sich, wenn die Endenbearbeitung selbst erfolgt. Veredelte Wellen sind mit geschweißten oder gepressten Enden ausgestattet und direkt einbaufertig.

Warum passt ein Druckluftmotor gut zu Wickelprozessen mit wechselndem Rollendurchmesser?

Druckluftlamellenmotoren passen ihre Drehzahl selbstständig an Laständerungen an, was bei wachsendem oder schrumpfendem Rollendurchmesser während des Wickelns von Vorteil ist, wie Praxisbeispiele zur Antriebsauslegung zeigen. Dieses Verhalten reduziert den Regelungsaufwand gegenüber starr drehzahlgeregelten Antrieben.
