Vorteile individueller Wellenlösungen im Maschinenbau
13 Juli 2026Kurz gesagt:
- Maßgeschneiderte biegsame Wellen erleichtern die Platzoptimierung und steigern die Präzision in Maschinen. Sie passen sich individuell an Lastprofile, Umgebungsbedingungen und Geometrie an.
Individuelle Wellenlösungen sind maßgeschneiderte biegsame Wellen, die Drehmoment und Drehbewegung durch räumlich komplexe, nicht fluchtende Pfade übertragen, ohne dass zusätzliche Umlenkgetriebe erforderlich sind. Im Maschinenbau ist die biegsame Welle der Standardbegriff für diesen Komponententyp. Maßgeschneiderte Wellenkonfigurationen bieten gegenüber Standardlösungen messbare Vorteile bei Bauraum, Präzision und Lebensdauer. Biax-flexwellen entwickelt und fertigt solche Antriebskomponenten für anspruchsvolle Anwendungen wie Entgraten, Schleifen und Polieren in beengten Maschinenbereichen. Die vorteile individueller wellenlösungen liegen nicht in allgemeiner Flexibilität, sondern in der gezielten Anpassung an definierte Lastprofile, Umgebungsbedingungen und geometrische Randbedingungen.
1. Vorteile individueller Wellenlösungen für Bauraum und Maschinenlayout
Maßgeschneiderte biegsame Wellen ermöglichen eine Bauraumerparnis von bis zu 30–40 % gegenüber starren Wellensträngen mit Umlenkgetrieben. Das bedeutet konkret: Maschinenrahmen können kompakter gebaut werden, was Materialkosten und Gewicht senkt.

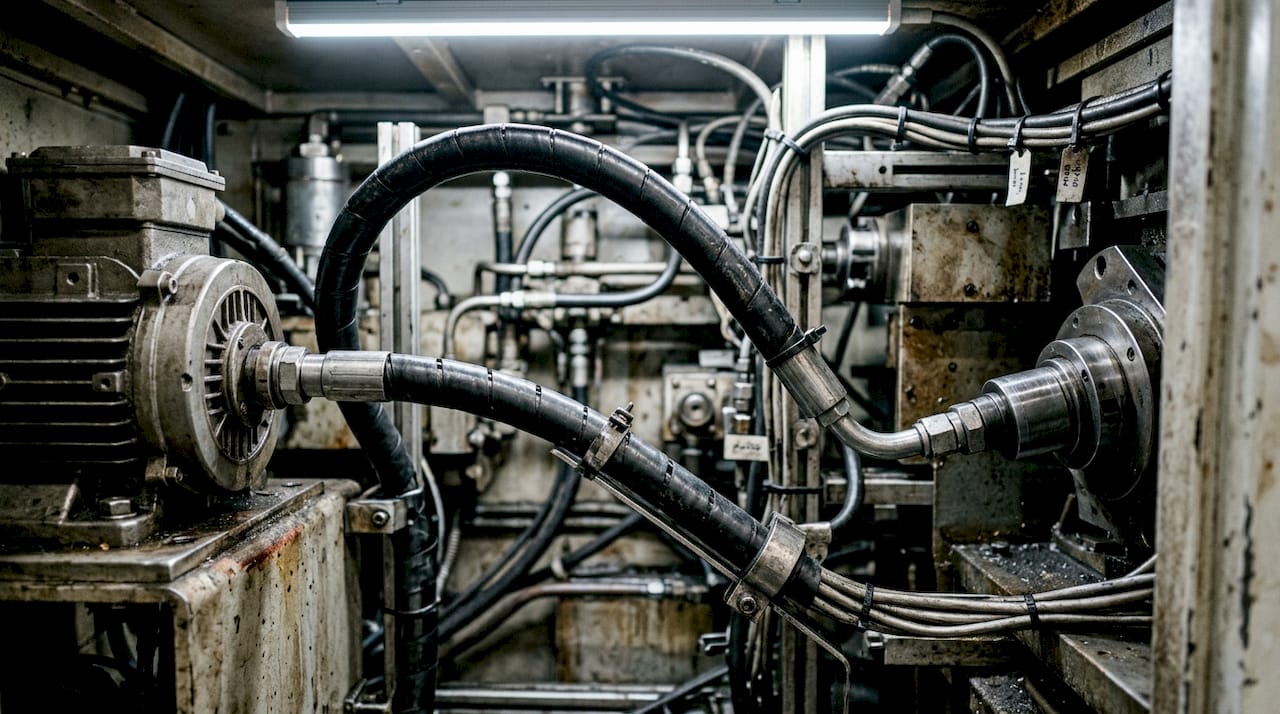

Starre Wellen verlangen fluchtende Achsen. Biegsame Wellen übertragen Drehbewegungen durch Bögen, Kurven und Versätze, ohne mechanische Zusatzstufen. In der Fördertechnik oder bei Prüfständen mit beengten Einbausituationen ist das ein entscheidender konstruktiver Vorteil.
Individuelle Anpassungen betreffen dabei nicht nur die Länge. Kupplungsschnittstellen, Mantelgeometrie und Biegeradius werden auf das jeweilige Maschinenlayout abgestimmt. Das reduziert Montageaufwand und vermeidet nachträgliche Kompromisse.
Wartungsintervalle verlängern sich, weil weniger Getriebestufen vorhanden sind, die verschleißen oder justiert werden müssen. Höhere Maschinenverfügbarkeit ist das direkte Ergebnis.
- Entfall von Kegelradgetrieben und Winkelgetrieben bei Achsversatz
- Kürzere Montageketten durch direkte Kraftübertragung
- Geringeres Gesamtgewicht der Antriebsstrecke
- Weniger Schmierstellen und Dichtelemente im Antriebsstrang
Profi-Tipp: Legen Sie den Mindestbiegeradius bereits in der Konzeptphase fest. Ein zu eng gewählter Radius erhöht Reibung und Temperatur im Mantel und verkürzt die Lebensdauer messbar.
2. Präzision und Wiederholgenauigkeit durch kundenspezifische Wellenkonfigurationen
Umkehrspiel unter 1 arcmin ist bei kundenspezifisch ausgelegten biegsamen Wellen erreichbar. Dieser Wert ist für geregelte Antriebssysteme mit hoher Positionierungsanforderung relevant, etwa in der Robotik oder in automatisierten Prüfanlagen.
Standardwellen werden auf mittlere Toleranzbereiche ausgelegt. Individuelle Konfigurationen dagegen berücksichtigen das konkrete Lastprofil, die Drehzahlbandbreite und die geforderte Wiederholgenauigkeit. Das Ergebnis ist eine Welle, die im Betrieb reproduzierbar arbeitet.
Fertigung in einer einzigen Aufspannung auf Dreh-Fräszentren sichert Koaxialität und minimiert Toleranzabweichungen bei komplexen Wellengeometrien. Dieser Fertigungsansatz ist bei Präzisionswellen kein optionales Merkmal, sondern eine Grundvoraussetzung.
Für Maschinenbauer bedeutet das: Die Wellenkonfiguration ist Teil der Regelkreisauslegung, nicht eine nachgelagerte Komponentenauswahl. Wer die Welle zu spät in die Systemauslegung einbezieht, riskiert Kompromisse bei der Positioniergenauigkeit.
- Lastprofil und Drehzahlbereich definieren
- Geforderte Wiederholgenauigkeit und zulässiges Umkehrspiel festlegen
- Kupplungsschnittstellen und Einbaugeometrie spezifizieren
- Fertigungsverfahren auf Koaxialitätsanforderung abstimmen
- Prototyp unter Betriebsbedingungen qualifizieren
Profi-Tipp: Fordern Sie vom Hersteller Messprotokolle zur Koaxialität und zum Umkehrspiel. Diese Daten sind Grundlage für die Regelkreisparametrierung und sparen Inbetriebnahmezeit.
3. Lebensdauer und Wartungsvorteile durch individuelle Material- und Sensorkonfigurationen
Biegsame Wellen dämpfen Schwingungen und Stöße, die andernfalls auf nachgelagerte Lager, Getriebe oder Werkzeugaufnahmen wirken. Dieser Effekt verlängert die Lebensdauer der gesamten Antriebskette, nicht nur der Welle selbst.
Die Werkstoffauswahl ist bei individuellen Lösungen ein eigenständiger Auslegungsschritt. Chemische Beständigkeit gegen Kühlmittel, Öle oder Reinigungsmittel sowie Temperaturbeständigkeit bei erhöhten Betriebstemperaturen werden gezielt berücksichtigt. Standardwellen bieten diese Differenzierung nicht.
Integrierte Sensoren in biegsamen Wellen ermöglichen die Echtzeit-Überwachung von Temperatur, Schwingungen und Last. Prädiktive Wartung wird damit möglich, weil Verschleißmuster erkennbar sind, bevor ein Ausfall eintritt.
Moderne biegsame Wellen mit gekapseltem Mantel und wartungsfreier Schmierung reduzieren den Wartungsaufwand auf ein Minimum. In Anlagen mit schwer zugänglichen Einbaupositionen ist das ein erheblicher Betriebsvorteil.
- Schwingungsdämpfung schützt Lager und Werkzeugaufnahmen
- Chemisch beständige Mäntel für aggressive Umgebungen wählbar
- Temperaturfeste Werkstoffe für Hochtemperaturanwendungen verfügbar
- Sensorintegration für Zustandsüberwachung und Wartungsplanung
- Wartungsfreie Ausführungen für schwer zugängliche Einbaulagen
Biegsame Wellen mit integrierter Sensorik liefern kontinuierliche Betriebsdaten, die eine zustandsbasierte Wartung ermöglichen. Das reduziert ungeplante Stillstände und senkt die Gesamtbetriebskosten gegenüber intervallbasierter Wartung deutlich.
4. Anwendungsbeispiele und Einsatzfelder im Maschinenbau
Individuelle Wellenlösungen sind in Branchen verbreitet, in denen Standardkomponenten geometrisch oder leistungstechnisch nicht passen. Die folgende Übersicht zeigt typische Einsatzfelder und die jeweiligen Anforderungen.
| Anwendungsfeld | Typische Anforderung | Vorteil der individuellen Lösung |
|---|---|---|
| Entgraten und Schleifen | Enge Einbauräume, hohe Drehzahl | Direkte Kraftübertragung ohne Winkelgetriebe |
| Robotik und Automation | Geringe Umkehrspiele, Wiederholgenauigkeit | Spielarme Konfiguration auf Systemanforderung |
| Fördertechnik | Achsversatz, lange Wellenstränge | Flexible Pfadführung ohne Zusatzstufen |
| Prüfstände | Definierte Lastprofile, Messgenauigkeit | Maßgenaue Fertigung für reproduzierbare Ergebnisse |
| Luft- und Raumfahrt | Gewicht, Bauraum, Zuverlässigkeit | Leichtbauwerkstoffe, kompakte Geometrie |
In der Robotik sind flexible Wellen in engen Räumen besonders dort gefragt, wo Gelenkachsen mit minimalem Bauraum auskommen müssen. Standardkomponenten scheitern hier an geometrischen Grenzen.
Prüfstände für Getriebe oder Elektromotoren benötigen Antriebswellen mit definierten Torsionssteifigkeiten. Individuelle Auslegung erlaubt die gezielte Abstimmung auf das Prüfprogramm. Das verbessert die Messqualität und reduziert Messunsicherheiten.
Technologisch entwickeln sich biegsame Wellen in Richtung Sensorintegration und Leichtbauwerkstoffe. Faserverstärkte Mäntel und miniaturisierte Drehmomentsensoren sind bereits in Sonderlösungen verfügbar. Diese Entwicklung erweitert die Einsatzfelder weiter.
5. Konstruktive Empfehlungen für die Implementierung
Die Auslegung einer biegsamen Welle beginnt mit drei Parametern: Biegeradius, Drehzahl und Fluchtungsbedingungen. Zu enger Biegeradius bei hoher Drehzahl führt zu Überhitzung und beschleunigtem Verschleiß. Sicherheitsfaktoren beim Mindestbiegeradius sind daher keine optionale Reserve, sondern konstruktive Pflicht.
Bei Wellensträngen mit mehreren hintereinandergeschalteten Gelenken empfiehlt sich ein 90°-Versatz der Gabeln, um Massenbeschleunigungsmomente zu kompensieren und Vibrationen zu reduzieren. Dieser Konstruktionshinweis gilt besonders für lange Wellenstränge in modularen Maschinenkonzepten.
- Mindestbiegeradius aus Drehzahl und Wellendurchmesser berechnen
- Fluchtungsfehler zwischen Antriebs- und Abtriebsseite messen und dokumentieren
- Kupplungsschnittstellen auf Normteile abstimmen, wo möglich
- Montagerichtung und Verdrehwinkel bei Gelenkwellensträngen festlegen
- Einbaulage auf Wartungszugänglichkeit prüfen
Die Amortisation höherer Anschaffungskosten tritt bei individuellen Lösungen durch geringere Ausfallzeiten und kürzere Integrationszeiten ein. Wer die Gesamtbetriebskosten über einen Zeitraum von zwei Jahren betrachtet, kommt bei maßgeschneiderten Lösungen regelmäßig zu einem günstigeren Ergebnis als bei mehrfach adaptierten Standardkomponenten.
| Auslegungsparameter | Standardlösung | Individuelle Lösung |
|---|---|---|
| Biegeradius | Festgelegt, nicht anpassbar | Auf Einbausituation abgestimmt |
| Kupplungsschnittstelle | Normiert, ggf. Adapter nötig | Direkt auf Maschinenschnittstelle |
| Werkstoff | Standardstahl oder Standardpolymer | Auf chemische und thermische Last abgestimmt |
| Umkehrspiel | Mittlerer Toleranzbereich | Auf Systemanforderung spezifiziert |
| Sensorintegration | Nicht verfügbar | Optional integrierbar |
Wichtige Erkenntnisse
Individuelle biegsame Wellen liefern dann den größten Nutzen, wenn Biegeradius, Werkstoff, Kupplungsschnittstelle und Umkehrspiel gemeinsam auf das Zielsystem ausgelegt werden.
| Thema | Details |
|---|---|
| Bauraumerparnis | Maßgeschneiderte biegsame Wellen sparen bis zu 30–40 % Bauraum gegenüber starren Wellensträngen mit Umlenkgetrieben. |
| Präzision | Kundenspezifische Konfigurationen erreichen Umkehrspiele unter 1 arcmin für geregelte Antriebssysteme. |
| Lebensdauer | Schwingungsdämpfung und gezielte Werkstoffauswahl verlängern die Lebensdauer der gesamten Antriebskette. |
| Amortisation | Höhere Anschaffungskosten amortisieren sich durch geringere Ausfallzeiten und kürzere Integrationszeiten. |
| Konstruktion | Mindestbiegeradius, Fluchtungsbedingungen und Verdrehwinkel sind die drei kritischen Auslegungsparameter. |
Warum individuelle Auslegung kein Luxus ist
Wer biegsame Wellen als austauschbare Standardkomponenten betrachtet, unterschätzt deren Einfluss auf das Gesamtsystem. Das ist ein Fehler, den ich in der Praxis immer wieder beobachte. Eine Welle, die geometrisch passt, aber im falschen Werkstoff gefertigt ist oder ein zu großes Umkehrspiel hat, erzeugt Folgeprobleme, die sich erst nach Wochen im Betrieb zeigen.
Betriebliche Umgebungsbedingungen werden bei der Wellenwahl zu oft vernachlässigt. Chemische Einflüsse, Temperaturspitzen und Schwingungsanregungen aus dem Maschinenbett sind keine Randparameter. Sie bestimmen, ob eine Welle zwei Jahre oder zehn Jahre hält.
Meine Empfehlung ist klar: Binden Sie den Wellenhersteller früh in die Konstruktionsphase ein. Nicht nach der Layoutfreigabe, sondern davor. Biax-flexwellen bietet dafür technische Beratung an, die auf konkreten Lastdaten und Einbausituationen basiert. Das ist der Unterschied zwischen einer Welle, die funktioniert, und einer, die das System verbessert.
Die Amortisation individueller Lösungen ist kein theoretisches Argument. Wer ungeplante Stillstände und Nacharbeiten an Adapterlösungen einrechnet, kommt fast immer zu dem Ergebnis, dass die maßgeschneiderte Welle die wirtschaftlichere Wahl war.
— Uli
Individuelle Wellenlösungen von Biax-flexwellen anfragen
Biax-flexwellen entwickelt und fertigt biegsame Wellen für industrielle Antriebsanwendungen, bei denen Standardkomponenten nicht ausreichen. Das Angebot umfasst maßgefertigte Antriebslösungen für Entgraten, Schleifen, Polieren und weitere Bearbeitungsprozesse in beengten Einbausituationen. Technische Beratung zu Drehmoment, Drehzahl, Kupplungsschnittstellen und Werkstoffauswahl ist Teil des Entwicklungsprozesses. Für Projekte mit spezifischen Anforderungen an Umkehrspiel und Wiederholgenauigkeit stehen Präzisionswellen nach Maß zur Verfügung. Anfragen mit konkreten Lastdaten und Einbauzeichnungen ermöglichen eine zielgenaue Auslegung. Kontakt und Projektanfragen sind über die BIAX-Kontaktseite möglich.
FAQ
Was ist eine individuelle Wellenlösung im Maschinenbau?
Eine individuelle Wellenlösung ist eine biegsame Welle, die auf spezifische Lastprofile, Einbaugeometrien und Umgebungsbedingungen eines Maschinensystems ausgelegt wird. Sie unterscheidet sich von Standardwellen durch angepasste Kupplungsschnittstellen, Werkstoffauswahl und definierte Toleranzen für Umkehrspiel und Koaxialität.
Welche Vorteile bieten maßgeschneiderte Wellenlösungen gegenüber Standardkomponenten?
Maßgeschneiderte biegsame Wellen sparen bis zu 30–40 % Bauraum, erreichen Umkehrspiele unter 1 arcmin und ermöglichen die gezielte Werkstoffauswahl für chemisch oder thermisch belastete Umgebungen. Standardkomponenten bieten diese Differenzierung nicht.
Wie wird der Mindestbiegeradius einer biegsamen Welle bestimmt?
Der Mindestbiegeradius ergibt sich aus dem Wellendurchmesser und der maximalen Betriebsdrehzahl. Ein zu enger Radius bei hoher Drehzahl führt zu Überhitzung und beschleunigtem Verschleiß, weshalb Sicherheitsfaktoren in der Auslegung zwingend berücksichtigt werden müssen.
Wann amortisieren sich die höheren Kosten individueller Wellenlösungen?
Höhere Anschaffungskosten amortisieren sich durch geringere Ausfallzeiten und kürzere Integrationszeiten. Bei Anlagen mit hoher Verfügbarkeitsanforderung tritt dieser Effekt regelmäßig innerhalb von ein bis zwei Betriebsjahren ein.
Welche Rolle spielt die Sensorintegration bei modernen biegsamen Wellen?
Integrierte Sensoren überwachen Temperatur, Schwingungen und Last in Echtzeit. Das ermöglicht zustandsbasierte Wartung und reduziert ungeplante Stillstände gegenüber intervallbasierter Wartung deutlich.
