Unausgewuchtete Antriebswellen verursachen im Hochleistungsbetrieb ungeplante Maschinenstillstände, die Produktionskosten innerhalb weniger Stunden in die Höhe treiben können. Viele Konstrukteure gehen davon aus, dass Standardwellen für ihre Anwendung ausreichen, und unterschätzen dabei die Konsequenzen falscher Auslegung. Dabei sind rotierende Maschinenelemente zur Drehmomentübertragung weit mehr als einfache Verbindungsstücke. Dieser Artikel klärt die technische Definition, erklärt die mechanischen Beanspruchungen, vergleicht die wichtigsten Varianten und gibt Ihnen konkrete Entscheidungshilfen für die Auswahl und den Betrieb industrieller Antriebswellen.

Inhaltsverzeichnis

• Was sind industrielle Antriebswellen? Definition und Grundlagen
• Mechanische Beanspruchung und Dynamik industrieller Antriebswellen
• Flexibilität oder Präzision: Varianten und Auswahlprinzipien industrieller Antriebswellen
• Extremeinsatz und Sonderbaulagen: Herausforderungen für Antriebswellen
• Praktische Auswahl: Worauf kommt es bei industriellen Antriebswellen an?
• Flexible Lösungen für Ihre Antriebsaufgabe: Empfehlungen und Service
• Häufig gestellte Fragen

Wichtige Erkenntnisse

Punkt	Details
Definition im Fokus	Industrielle Antriebswellen übertragen gezielt Drehmoment und Leistung zwischen Maschinenteilen.
Mechanische Beanspruchung	Torsion, Biegung und Unwucht bestimmen die Betriebssicherheit und Wartungsintervalle wesentlich.
Flexible vs. starre Wellen	Flexible Varianten gleichen Versatz und Vibrationen aus, starre sorgen für Präzision.
Edge Cases	Extreme Anwendungen erfordern Speziallösungen und konsequentes Auswuchten nach Norm.
Praxisempfehlung	Regelmäßiges Wuchten und die Auswahl nach Anwendung sichern Effizienz und Lebensdauer.

Was sind industrielle Antriebswellen? Definition und Grundlagen

Eine Antriebswelle ist ein rotierendes, stabförmiges Maschinenelement, das Drehmoment und Leistung zwischen Antrieb und Abtrieb überträgt. Antriebswellen tragen Lager für Zahnräder oder Riemenscheiben und sind damit das zentrale Bindeglied im Kraftfluss einer Maschine. Ohne sie läuft buchstäblich nichts.

Der Begriff wird im Maschinenbau oft unscharf verwendet. Eine klare Abgrenzung hilft, Planungsfehler zu vermeiden:

• Antriebswelle: überträgt aktiv Drehmoment und Leistung, dreht sich im Betrieb
• Achse: trägt Bauteile, überträgt kein Drehmoment, kann feststehend sein
• Zapfen: kurzes, zylindrisches Element zur Lagerung oder Verbindung, kein eigenständiges Übertragungselement

Im Maschinenbau erfüllen Antriebswellen drei Kernfunktionen: Drehmomentübertragung, Leistungstransport und Stützaufgaben für montierte Bauteile wie Zahnräder, Kupplungen oder Riemenscheiben. Typische Einbaubeispiele finden sich in Werkzeugmaschinen, Fördersystemen, Prüfständen und Bearbeitungsanlagen. Wer flexible Wellen in der Fertigung einsetzt, profitiert zusätzlich von der Möglichkeit, Versatz und Winkelabweichungen zwischen An- und Abtrieb auszugleichen.

Merksatz: Eine Welle dreht sich und überträgt Leistung. Eine Achse dreht sich nicht zwingend und überträgt keine Leistung. Diese Unterscheidung ist in der Konstruktion entscheidend, weil sie die Dimensionierung und Werkstoffwahl direkt beeinflusst. Weitere Grundlagen finden Sie in der Definition Welle.

Mechanische Beanspruchung und Dynamik industrieller Antriebswellen

Mit der Begriffsdefinition im Blick betrachten wir nun, wie eine Antriebswelle mechanisch beansprucht wird. Die Praxis zeigt: Wellen versagen selten durch eine einzelne Ursache, sondern durch das Zusammenspiel mehrerer Belastungsarten.

Die wichtigsten Belastungsarten im Überblick:

Belastungsart	Ursache	Typische Folge bei Überlastung
Torsion	Übertragenes Drehmoment	Torsionsbruch, Verdrillungen
Biegung	Querkräfte, Eigengewicht, Riemenzug	Dauerbruch, Rissbildung
Axialkraft	Schrägverzahnung, Axiallager	Lagerverschleiß, Verschiebung
Dynamische Last	Unwucht, Vibrationen, Resonanz	Lagerausfall, Schwingungsschäden

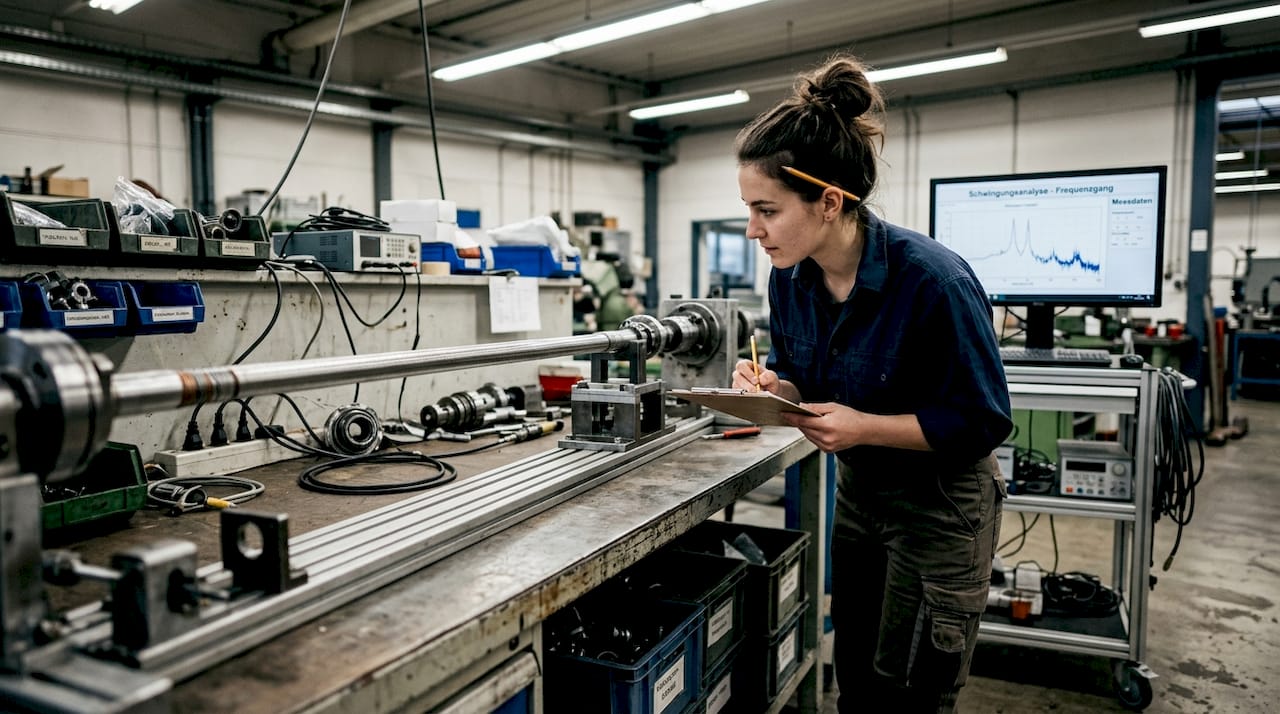

Besonders kritisch sind dynamische Belastungen. Unwucht erzeugt Zentrifugalkräfte proportional zum Quadrat der Drehzahl, was bedeutet: Bei doppelter Drehzahl vervierfacht sich die Belastung durch Unwucht. Das ist keine theoretische Warnung, sondern ein häufiger Auslöser für vorzeitigen Lagerausfall in der Praxis.

Das Auswuchten nach ISO 21940 / DIN ISO 1940 ist deshalb keine optionale Maßnahme, sondern eine konstruktive Notwendigkeit. Die Norm legt Wuchtgüteklassen fest, die je nach Anwendung und Drehzahl einzuhalten sind. Wer die technischen Anforderungen an Flexwellen kennt, weiß, dass gerade bei hohen Drehzahlen bereits kleine Unwuchten zu erheblichen Schwingungsamplituden führen.

Profi-Tipp: Prüfen Sie bei jeder Neuauslegung, ob die Betriebsdrehzahl in der Nähe einer Eigenfrequenz der Welle liegt. Resonanzeffekte verstärken Schwingungen um ein Vielfaches und können selbst gut ausgewuchtete Wellen in kurzer Zeit zerstören. Mehr zu Unwucht und Schwingungen finden Sie in spezialisierten Quellen.

Ein weiterer Aspekt, der in der Praxis unterschätzt wird: Biegeschwingungen bei langen, schlanken Wellen. Je größer das Verhältnis von Länge zu Durchmesser, desto empfindlicher reagiert die Welle auf Querkräfte und dynamische Anregungen. Hier helfen gezielte Lagerung, Zwischenlager und die Wahl des richtigen Werkstoffs. Die Sicherheitsaspekte bei Antriebswellen im Maschinenbau sollten bei der Auslegung immer mitgedacht werden.

Flexibilität oder Präzision: Varianten und Auswahlprinzipien industrieller Antriebswellen

Nach der Betrachtung der mechanischen Beanspruchung folgt der Überblick über die wichtigsten Varianten und ihre Einsatzbereiche. Die Entscheidung zwischen starren und flexiblen Wellen ist keine Frage des Komforts, sondern eine konstruktive Grundsatzentscheidung.

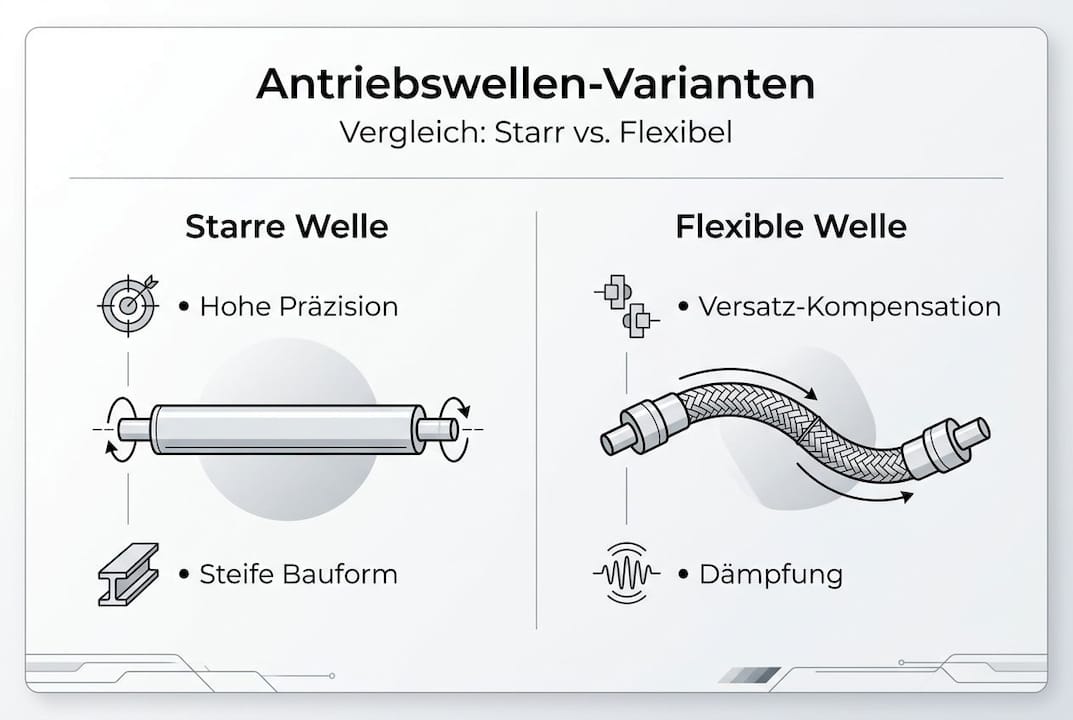

Starre Wellen bieten hohe Präzision und Steifigkeit, flexible Wellen ermöglichen Versatzkompensation und Dämpfung. Beide Bauformen haben ihre Berechtigung, aber der falsche Einsatz führt zu Problemen.

Vergleich der wichtigsten Wellentypen:

Wellentyp	Stärken	Schwächen	Typischer Einsatz
Starre Welle	Hohe Steifigkeit, Präzision	Kein Versatzausgleich	Werkzeugmaschinen, Getriebe
Kreuzgelenkwelle	Winkelversatz bis ca. 45°	Ungleichförmige Übertragung	Antriebsstränge, Walzwerke
Kardanwelle	Großer Winkelbereich	Komplexe Lagerung	Fahrzeugbau, Schwermaschinenbau
Flexible Biegewelle	Versatz in alle Richtungen	Begrenzte Drehzahl	Handwerkzeuge, Bearbeitungsmaschinen
Wendelkupplung	Torsionssteifig, dämpfend	Begrenzte Drehmomenttragfähigkeit	Präzisionsantriebe, Messtechnik

Die Auswahl folgt einem klaren Entscheidungspfad:

1. Fluchtung prüfen: Liegen An- und Abtrieb exakt auf einer Achse? Wenn nein, ist eine flexible Lösung erforderlich.
2. Drehzahl und Drehmoment definieren: Diese beiden Parameter begrenzen die Auswahl auf geeignete Bauformen.
3. Torsionssteifigkeit bewerten: Präzisionsanwendungen (z. B. Messtechnik, CNC-Bearbeitung) erfordern hohe Torsionssteifigkeit. Dämpfungsanforderungen sprechen für flexible Varianten.
4. Bauraum analysieren: Enge oder gewinkelte Einbausituationen sind das klassische Einsatzgebiet für flexible Antriebswellen.
5. Betriebsumgebung berücksichtigen: Temperatur, Medien, Schmutz und Erschütterungen beeinflussen die Werkstoff- und Dichtungswahl.

Profi-Tipp: Die Torsionssteifigkeit ist das entscheidende Kriterium, das in der Praxis am häufigsten vernachlässigt wird. Eine zu weiche Welle führt bei dynamischen Lasten zu Phasenverzögerungen im Antriebsstrang, die Regelkreise destabilisieren und Positionierfehler verursachen können. Prüfen Sie den Unterschied zwischen starren und flexiblen Wellen sorgfältig anhand Ihrer spezifischen Anforderungen.

Extremeinsatz und Sonderbaulagen: Herausforderungen für Antriebswellen

Nach den Grundtypen zeigen wir, wie anspruchsvolle Anwendungen Industrieantriebswellen besonders fordern. Standardlösungen stoßen hier schnell an ihre Grenzen.

Sonderanwendungen erreichen Drehzahlen bis 50.000 U/min und Wellenlängen bis 30 Meter, wobei das Auswuchten die Lebensdauer signifikant verlängert. Diese Dimensionen stellen völlig andere Anforderungen an Werkstoff, Fertigung und Qualitätssicherung als eine Standardwelle im Getriebe.

Typische Extremanwendungen und ihre spezifischen Herausforderungen:

• Walzwerke: Sehr hohe Drehmomente bei wechselnden Lasten, Schlagbeanspruchung, aggressive Umgebungsbedingungen durch Kühlmittel und Zunder
• Hochdrehzahl-Spindeln: Drehzahlen über 20.000 U/min erfordern präzises Auswuchten in Wuchtgüteklasse G1 oder besser
• Großwellen in Schiffsmotoren und Turbinen: Längen von mehreren Metern, kritische Eigenfrequenzen, aufwendige Lagerung
• Bearbeitungsmaschinen mit flexiblen Wellen: Enge Bauräume, Winkelversatz, gleichzeitig hohe Drehzahlen für Schleif- und Entgratprozesse
• Prüfstände: Hochdynamische Lastwechsel, präzise Drehmomentmessung, oft kombinierte Belastungen

Merksatz: Bei Extremanwendungen ist die Qualitätsdokumentation genauso wichtig wie die technische Auslegung. Zertifikate nach EN 10204-3.1 belegen die Werkstoffeigenschaften chargengenau, ISO 9001 sichert die Prozessqualität des Herstellers. Ohne diese Nachweise ist eine zuverlässige Auslegung nicht möglich.

Ein oft übersehener Faktor bei Sonderbaulagen ist die kritische Drehzahl. Jede Welle hat eine oder mehrere Eigenfrequenzen, bei denen Resonanz auftritt. Im Betrieb muss die Betriebsdrehzahl ausreichend weit von diesen kritischen Drehzahlen entfernt sein. Bei langen Wellen oder ungewöhnlichen Geometrien ist eine Modalanalyse unerlässlich. Wer den Leitfaden für flexible Antriebswellen kennt, findet dort praxisnahe Hinweise zur Auslegung auch für schwierige Einbausituationen. Die Vorteile flexibler Antriebslösungen kommen gerade in solchen Sonderfällen besonders deutlich zum Tragen. Einen Überblick über das Produktspektrum bieten die Produkte von BIAX Flexwellen.

Praktische Auswahl: Worauf kommt es bei industriellen Antriebswellen an?

Nach dem Überblick über die Extreme lenken wir den Blick auf die praktische Auswahl und Umsetzung im Arbeitsalltag. Konstrukteure im Maschinenbau stehen regelmäßig vor der Frage, welche Welle für ihre spezifische Aufgabe die richtige ist.

Konstrukteure bevorzugen flexible Gelenkwellen mit Kreuzgelenken, weil sie Winkelversatz ausgleichen und gleichzeitig robuste Drehmomentübertragung bieten. Regelmäßiges Auswuchten verhindert dabei ungeplante Stillstände. Diese Kombination aus konstruktiver Flexibilität und konsequenter Wartung ist der Schlüssel zu langen Standzeiten.

Checkliste für die Auswahl und den Betrieb industrieller Antriebswellen:

1. Drehmoment und Drehzahl: Definieren Sie maximale und Nennwerte, nicht nur Durchschnittswerte. Spitzenlastmomente entscheiden über die Dimensionierung.
2. Fluchtung und Versatz: Messen Sie den tatsächlichen Versatz im eingebauten Zustand, nicht nur im Stillstand. Thermische Ausdehnung kann Fluchtungsfehler erzeugen.
3. Bauraum und Einbaulage: Prüfen Sie, ob Winkelversatz, Parallelversatz oder axialer Versatz vorliegt. Jede Versatzart erfordert eine andere Lösung.
4. Werkstoff und Oberflächenschutz: Korrosionsschutz, Härteanforderungen und Schweißeignung müssen zur Betriebsumgebung passen.
5. Herstellerauswahl und Zertifikate: Achten Sie auf ISO 9001 und EN 10204-3.1. Spezialisierte Anbieter wie KTR, Elbe oder SPALT bieten umfangreiche Auslegungsunterstützung.
6. Wartungsintervalle festlegen: Planen Sie regelmäßige Wuchtkontrollen und Schmierungsintervalle in den Wartungsplan ein.
7. Monitoring integrieren: Schwingungsüberwachung an kritischen Wellen ermöglicht vorausschauende Wartung und verhindert Ausfälle.

Profi-Tipp: Verlassen Sie sich nicht allein auf Herstellerkataloge. Lassen Sie sich vom Hersteller eine Auslegungsberechnung für Ihre spezifischen Betriebsbedingungen erstellen. Gute Hersteller bieten diesen Service an und liefern damit eine belastbare Grundlage für Ihre Konstruktionsentscheidung. Die Vorteile flexibler Antriebswellen zeigen, warum diese Investition in die Auslegung sich langfristig auszahlt. Grundlegende Definitionen und Normen finden Sie auch in der Welle Definition.

Ein häufiger Fehler in der Praxis: Konstrukteure wählen eine Welle nach dem Drehmoment aus und vergessen dabei die Drehzahlabhängigkeit der Unwucht. Das führt dazu, dass eine Welle, die im Nennbetrieb problemlos funktioniert, bei Hochlauf oder Überdrehzahl massive Schwingungsprobleme erzeugt. Die Kombination aus sorgfältiger Auslegung, zertifizierten Bauteilen und konsequentem Auswuchten ist der einzige zuverlässige Weg zu stabilen Antriebssträngen.

Flexible Lösungen für Ihre Antriebsaufgabe: Empfehlungen und Service

Die technischen Grundlagen sind klar, die Auswahlkriterien definiert. Jetzt geht es darum, das Wissen in die Praxis umzusetzen. BIAX Flexwellen unterstützt Konstrukteure und Maschinenbauer in der DACH-Region mit spezialisierten flexiblen Antriebslösungen für anspruchsvolle Anwendungen. Ob Entgraten, Schleifen, Polieren oder Reinigen: Unsere Flexwellen übertragen Drehmoment und Drehzahl zuverlässig auch in engen Bauräumen und bei Winkelversatz. Konkrete Beispiele für Antriebslösungen aus der Praxis zeigen, wie unterschiedliche Anforderungen gelöst werden. Für die strukturierte Auswahl empfehlen wir unseren Leitfaden für flexible Antriebswellen. Sprechen Sie uns direkt an, wenn Sie eine individuelle Auslegung für Ihre spezifische Antriebsaufgabe benötigen.

Häufig gestellte Fragen

Was unterscheidet eine industrielle Antriebswelle von einer Achse?

Eine Antriebswelle überträgt aktiv Drehmoment und Leistung und dreht sich im Betrieb, während eine Achse primär der Lagerung und Führung von Bauteilen dient und kein Drehmoment überträgt. Der Unterschied zwischen Welle und Achse ist für die korrekte Dimensionierung und Werkstoffwahl entscheidend.

Welche Normen sind für das Auswuchten von Antriebswellen relevant?

Maßgebliche Normen sind ISO 21940 und DIN ISO 1940 zur Festlegung der zulässigen Unwucht je nach Wuchtgüteklasse und Betriebsdrehzahl. Diese Normen gelten für statisches und dynamisches Wuchten.

Wann empfiehlt sich der Einsatz einer flexiblen Antriebswelle?

Flexible Wellen lohnen sich besonders bei Versatz von An- und Abtrieb, bei Winkelabweichungen oder wenn Schwingungsdämpfung gefordert ist. Flexible Varianten wie Gelenk- und Biegewellen sind ideal für nicht-fluchtende Achsen und beengte Einbausituationen.

Wie verlängert regelmäßiges Auswuchten die Lebensdauer von Antriebswellen?

Das Auswuchten reduziert Schwingungen und verringert den Lager- und Bauteilverschleiß um mehr als 50%, was ungeplante Stillstände und Folgekosten deutlich senkt.

Wie können Konstrukteure geeignete Antriebswellen für extreme Betriebsbedingungen auswählen?

Wählen Sie Wellen mit Nachweis nach ISO 9001 und EN 10204-3.1 und arbeiten Sie mit spezialisierten Anbietern zusammen, die Auslegungsberechnungen für Ihre spezifischen Betriebsparameter liefern können.
