Industrielle Antriebslösungen: Definition für Ingenieure

12 Juni 2026

TL;DR:

Industrielle Antriebslösungen sind funktional abgestimmte Gesamtsysteme aus Motor, Mechanik, Steuerung und Sensorik, die mechanische Bewegungen präzise steuern. Ihre effiziente Auslegung basiert auf einer frühen Systemanalyse, um Schnittstellen, Lastprofil und Umgebungsbedingungen optimal zu berücksichtigen. Moderne Trends wie Vernetzung, Energieeffizienz und mechatronische Intelligenz prägen die industrielle Antriebstechnik bis 2026.

Industrielle Antriebslösungen sind integrierte Gesamtsysteme zur Steuerung mechanischer Bewegungen, die Motor, Mechanik, Steuerungselektronik und Sensorik zu einem funktional abgestimmten System verbinden. Der Begriff „Antriebslösung" ist in der Praxis weiter gefasst als der reine Maschinenbaubegriff „Antriebstechnik": Er schließt die gesamte Systemauslegung, die Schnittstellen zur Maschinensteuerung und die Anpassung an spezifische Betriebsbedingungen ein. Mechanische, elektrische, hydraulische und pneumatische Komponenten bilden dabei die Grundbausteine. Moderne Systeme integrieren zusätzlich Echtzeitüberwachung und Bussysteme als Standard. Dieser Artikel erklärt Aufbau, Auslegung, aktuelle Trends und die praktische Integration von Antriebssystemen im Maschinenbau.

Was ist die Definition industrieller Antriebslösungen?

Eine industrielle Antriebslösung ist definiert als ein technisches Gesamtsystem, das mechanische Energie erzeugt, überträgt und in eine geregelte Bewegung umwandelt. Das System besteht aus mindestens einem Antriebsmotor, mechanischen Übertragungselementen wie Getrieben, Kupplungen oder Wellen sowie einer Steuerungseinheit. Hinzu kommen Sensorik und Kommunikationsschnittstellen, die das System in übergeordnete Automatisierungsumgebungen einbinden. Diese Systemdefinition unterscheidet eine Antriebslösung vom isolierten Antriebskomponent.

Im Labor wird ein Elektromotor mit integrierter Sensorik von Hand gehalten.

Der Unterschied zwischen einer Antriebskomponente und einer Antriebslösung liegt in der Systemintegration. Ein Elektromotor allein ist eine Komponente. Erst die Kombination mit Frequenzumrichter, Getriebe, Kupplung, Schutzgehäuse und SPS-Anbindung ergibt eine vollständige Antriebslösung. Diese Unterscheidung ist für Ingenieure in der Auslegungsphase entscheidend, weil sie den Umfang der Anforderungsanalyse bestimmt.

Antriebssysteme im Maschinenbau lassen sich nach Energieform in vier Hauptkategorien einteilen: elektrisch, hydraulisch, pneumatisch und mechanisch. Elektrische Antriebe dominieren in der modernen Fertigungsindustrie aufgrund ihrer Regelbarkeit und Energieeffizienz. Hydraulische Systeme bleiben bei hohen Kräften und kompakten Bauräumen relevant, während pneumatische Antriebe für schnelle, einfache Linearbewegungen eingesetzt werden.

Welche Komponenten umfassen industrielle Antriebssysteme?

Industrielle Antriebssysteme setzen sich aus mehreren funktionalen Ebenen zusammen, die aufeinander abgestimmt sein müssen. Die Komponentenauswahl isoliert zu treffen führt regelmäßig zu ineffizienten Gesamtsystemen. Nur die ganzheitliche Systemabstimmung aller Elemente im Anwendungskontext sichert langfristige Effizienz und Zuverlässigkeit.

Die wesentlichen Systemebenen und ihre Komponenten:

Antriebsmotor: Elektromotoren (Asynchron, Synchron, Servomotor), Hydraulikmotoren, Pneumatikzylinder und Druckluftmotoren. Die Motorwahl bestimmt Regelbarkeit, Dynamik und Energiebedarf des Gesamtsystems.
Mechanische Übertragungselemente: Stirnrad-, Kegelrad- und Planetengetriebe, Riemen- und Kettenantriebe, Kupplungen (starr, elastisch, schaltbar) sowie Wellen. Biegsame Wellen ermöglichen die Drehmomentübertragung in Bereichen mit eingeschränktem Bauraum oder nicht-linearen Übertragungswegen.
Steuerungselektronik: Frequenzumrichter, Servoumrichter und speicherprogrammierbare Steuerungen (SPS). Diese Ebene regelt Drehzahl, Drehmoment und Positionierung in Echtzeit.
Sensorik und Messtechnik: Drehgeber, Temperatursensoren, Drehmomentsensoren und Vibrationssensoren. Sie liefern die Messdaten für Regelkreise und Condition Monitoring.
Kommunikationsschnittstellen: Bussysteme wie PROFINET, EtherCAT oder CANopen verbinden die Antriebskomponenten mit der übergeordneten Maschinensteuerung. PROFINET und EtherCAT sind heute industrieller Standard für Echtzeitkommunikation.

Die Sensorik hat sich von einer optionalen Ergänzung zu einem integralen Systembestandteil entwickelt. Vibrations- und Temperatursensoren an Getrieben und Lagern liefern die Datenbasis für Predictive Maintenance. Das bedeutet: Ungeplante Stillstände werden durch kontinuierliche Zustandsüberwachung reduziert, bevor ein Bauteil ausfällt.

Wie erfolgt die Auswahl einer industriellen Antriebslösung?

Die Auslegung einer Antriebslösung folgt einem strukturierten Prozess, der mit der Anforderungsanalyse beginnt und mit der Systemvalidierung endet. Eine frühzeitige Anforderungsanalyse vermeidet teure Nachbesserungen, die durch fehlerhafte Berücksichtigung von Schutzklassen oder thermischer Last entstehen. Der Prozess gliedert sich in folgende Schritte:

Lastprofilanalyse: Bestimmung von Nenndrehmoment, Spitzendrehmoment, Drehzahlbereich und Lastwechselfrequenz. Dynamische Lasten und Anlaufmomente müssen separat bewertet werden, da sie die Komponentendimensionierung maßgeblich beeinflussen.
Einbauraumanalyse: Erfassung der verfügbaren Bauraumgeometrie, Wellenausrichtung und Zugänglichkeit für Wartung. Beengte oder nicht-lineare Einbausituationen erfordern flexible Übertragungselemente wie biegsame Wellen.
Umgebungsbedingungen: Temperaturbereich, Schutzklasse (IP-Klasse), Medienbeständigkeit und Explosionsschutzanforderungen definieren die zulässigen Komponenten. Servoregler-Parameter und Schutzklassen müssen an die jeweilige Industrieumgebung angepasst sein.
Modularer Baukasten oder kundenspezifische Lösung: Standardisierte Baukastensysteme decken den Großteil der Standardanwendungen ab. Bei komplexen Anforderungen, etwa bei engen Toleranzen oder ungewöhnlichen Einbausituationen, ist eine kundenspezifische Entwicklung wirtschaftlich sinnvoll.
Lebenszyklusbetrachtung: Betrachtung von Anschaffungskosten, Energieverbrauch, Wartungsintervallen und Ersatzteilversorgung über die gesamte Betriebsdauer. Systeme mit niedrigen Anschaffungskosten können durch hohe Wartungskosten langfristig unwirtschaftlich sein.
Schnittstellendefinition: Mechanische Kupplungsgeometrien, elektrische Anschlussstandards und Kommunikationsprotokolle müssen vor der Komponentenauswahl festgelegt werden. Die Schnittstellenentwicklung verursacht in der Praxis oft den größten Engineering-Aufwand.

Profi-Tipp: Beginnen Sie die Auslegung immer mit dem Lastprofil, nicht mit der Motorauswahl. Wer zuerst den Motor wählt und dann das Getriebe anpasst, riskiert eine Fehldimensionierung des Gesamtsystems. Das Lastprofil bestimmt alle nachgelagerten Komponentenentscheidungen.

Die Entscheidung zwischen modularem Baukasten und kundenspezifischer Lösung hat direkte Auswirkungen auf Lieferzeit und Projektrisiko. Modulare Systeme bieten kürzere Lieferzeiten und bewährte Kombinationen. Kundenspezifische Lösungen bieten höhere Optimierungspotenziale, erfordern aber mehr Engineering-Aufwand und eine enge Zusammenarbeit mit dem Hersteller. Eine systematische Zusammenarbeit mit technischen Partnern früh im Projekt reduziert Nachbesserungen und steigert die Systemeffizienz.

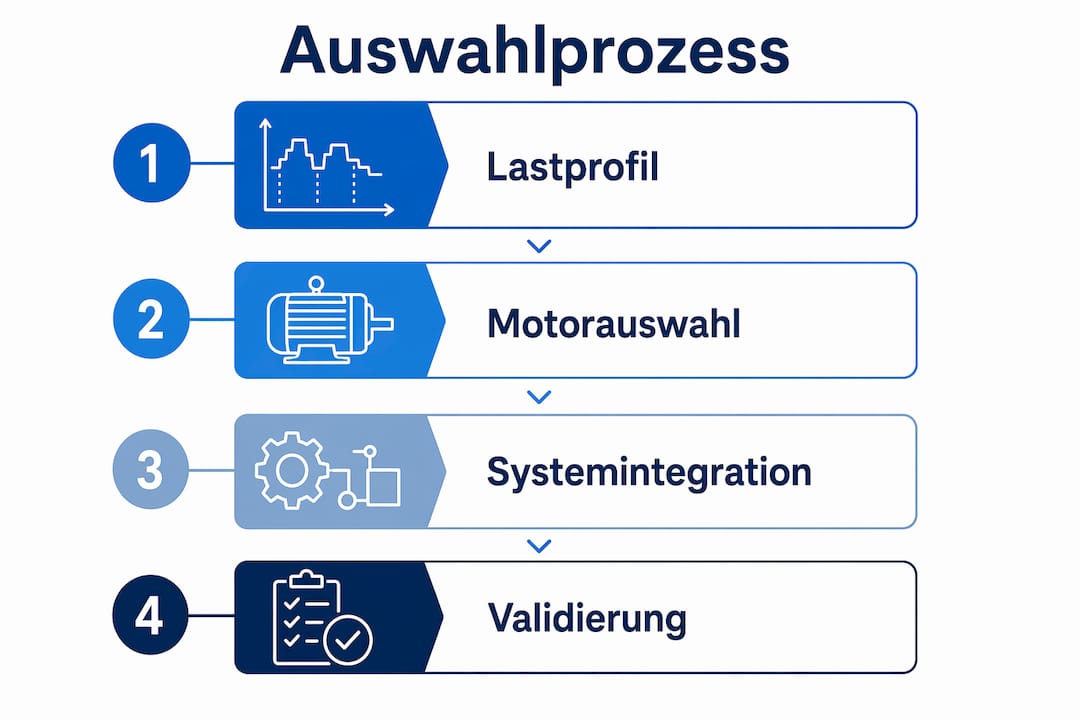

Infografik: So wählen Sie die passende industrielle Antriebslösung aus

Welche Trends prägen die industrielle Antriebstechnik 2026?

Moderne industrielle Antriebstechnik wird durch vier übergeordnete Anforderungen geprägt: Energieeffizienz, Vernetzung, Echtzeitfähigkeit und mechatronische Intelligenz. Diese Anforderungen sind nicht unabhängig voneinander. Sie verstärken sich gegenseitig und definieren gemeinsam den Stand der Technik für neue Anlagen.

Merkmal	Traditionelles System	Modernes System (2026)
Steuerung	Relaissteuerung, feste Parameter	SPS mit adaptiver Regelung, Servoregler
Kommunikation	Punkt-zu-Punkt-Verdrahtung	PROFINET, EtherCAT, CANopen
Wartung	Zeitbasiert, reaktiv	Predictive Maintenance durch Sensorik
Energieeffizienz	Konstantdrehzahl, keine Regelung	Frequenzumrichter, bedarfsgerechte Drehzahl
Systemintegration	Mechanisch isoliert	Vollständig in Automatisierungssystem eingebunden

Der Trend zur Mechatronik ist in der Antriebstechnik nicht mehr umkehrbar. Adaptive Systeme optimieren sich selbst bei wechselnden Lastbedingungen und Produktwechseln, was in flexiblen Fertigungslinien einen messbaren Vorteil gegenüber starren Systemen darstellt. Mechatronische Antriebslösungen kombinieren mechanische Präzision mit elektronischer Regelintelligenz in einem kompakten Bauraum.

Energieeffizienz ist 2026 kein optionales Merkmal mehr, sondern eine regulatorische und wirtschaftliche Anforderung. Frequenzumrichter mit Energierückspeisung, IE4- und IE5-Motoren sowie bedarfsgerechte Drehzahlregelung reduzieren den Energieverbrauch gegenüber ungeregelten Systemen erheblich. Zustandsüberwachung mit Sensorintegration reduziert ungeplante Stillstände durch Predictive Maintenance, was die Gesamtanlageneffektivität direkt verbessert.

Die Vernetzung über Bussysteme schafft die Datenbasis für übergeordnete Analysen. Antriebsdaten aus Drehmomentsensoren, Temperaturfühlern und Drehgebern fließen in Manufacturing Execution Systems (MES) und ermöglichen eine lückenlose Prozessdokumentation. Das ist für Branchen mit Rückverfolgbarkeitspflichten, etwa Medizintechnik oder Luftfahrt, ein entscheidender Faktor.

Wie werden Antriebslösungen in Fertigungsprozesse integriert?

Die Integration einer Antriebslösung in eine bestehende oder neue Fertigungsanlage erfordert mehr als die mechanische Montage. Sie umfasst die elektrische Inbetriebnahme, die Parametrierung der Steuerung, die Einbindung in das Bussystem und die Validierung unter realen Betriebsbedingungen. Die Einbindung in Automatisierungssysteme mit SPS und Bussystemen ist heute integraler Standard, nicht optionale Erweiterung.

Kritische Aspekte der Integration:

Thermische Auslegung: Elektrische Antriebe erzeugen Verlustleistung, die abgeführt werden muss. Motoren und Frequenzumrichter benötigen ausreichende Belüftung oder Wasserkühlung. Eine fehlerhafte thermische Auslegung führt zu vorzeitigem Bauteilversagen und erhöhten Wartungskosten.
Dynamische Lasten: Anfahrmomente, Lastwechsel und Schwingungsanregungen belasten mechanische Übertragungselemente überproportional. Elastische Kupplungen und schwingungsdämpfende Elemente schützen Getriebe und Wellen vor Überlastung.
Beengte Einbausituationen: Viele Fertigungsmaschinen bieten keinen geraden Übertragungsweg zwischen Motor und Werkzeug. Biegsame Wellen übertragen Drehmoment und Drehbewegung zuverlässig in engen oder schwer zugänglichen Bereichen, etwa bei Entgrat-, Schleif- und Polieroperationen an komplexen Werkstückgeometrien.
Schutzklassen und Medienbeständigkeit: In Umgebungen mit Kühlmittel, Spänen oder aggressiven Medien müssen Motorgehäuse, Kabeleinführungen und Steckverbinder der entsprechenden IP-Klasse entsprechen.

Profi-Tipp: Validieren Sie die Antriebslösung unter realen Lastbedingungen, nicht nur im Leerlauf. Viele Integrationsprobleme, etwa Resonanzfrequenzen oder thermische Überlastung, treten erst unter Volllast auf und sind im Nachhinein aufwendig zu beheben.

Biegsame Wellen sind ein praxisbewährtes Beispiel für eine Antriebslösung, die speziell für schwierige Einbausituationen entwickelt wurde. Sie ermöglichen die Drehmomentübertragung in engen Räumen ohne starre Wellenausrichtung und ohne aufwendige Umlenkgetriebe. In der Fertigungsindustrie werden sie für Entgraten, Schleifen, Polieren und Reinigen eingesetzt, überall dort, wo Motor und Werkzeug nicht auf einer Achse liegen können. Die Auslegung umfasst Drehmoment, Drehzahl, Biegeradius und Kupplungsgeometrie als zentrale Parameter.

Die Integration in Maschinensteuerungen erfordert eine klare Definition der Schnittstellen vor Baubeginn. Mechanische Kupplungsstandards, elektrische Anschlusstypen und Kommunikationsprotokolle müssen im Pflichtenheft festgelegt sein. Nachträgliche Anpassungen an Schnittstellen sind in der Praxis kostspielig und zeitaufwendig. Der gesamte Lebenszyklus der Antriebslösung, von der Konstruktion bis zum kontinuierlichen Betrieb und zur Wartung, muss von Beginn an in die Planung einfließen.

Wichtigste Erkenntnisse

Industrielle Antriebslösungen sind funktional abgestimmte Gesamtsysteme aus Motor, Mechanik, Steuerung und Sensorik, deren Effizienz von der ganzheitlichen Systembetrachtung und frühzeitigen Anforderungsanalyse abhängt.

Punkt	Details
Systemdefinition	Eine Antriebslösung umfasst Motor, Getriebe, Steuerung und Sensorik als abgestimmtes Gesamtsystem.
Auslegungsprozess	Die Lastprofilanalyse steht am Anfang jeder Auslegung und bestimmt alle nachgelagerten Komponentenentscheidungen.
Schnittstellenaufwand	Schnittstellendefinition verursacht den größten Engineering-Aufwand und muss vor der Komponentenauswahl erfolgen.
Moderne Anforderungen	PROFINET, EtherCAT und Predictive Maintenance sind 2026 integraler Standard in industriellen Antriebssystemen.
Flexible Übertragung	Biegsame Wellen lösen Einbauprobleme bei nicht-linearen Übertragungswegen ohne aufwendige Umlenkgetriebe.

Systemdenken als Grundlage guter Antriebstechnik

Nach Jahren in der Auslegung und Beratung von Antriebssystemen für Fertigungsmaschinen ist mir eines klar geworden: Die meisten Probleme entstehen nicht durch schlechte Komponenten, sondern durch fehlende Systembetrachtung. Ingenieure wählen einen leistungsstarken Motor, ein bewährtes Getriebe und eine zuverlässige Kupplung, und trotzdem versagt das System nach wenigen Monaten. Der Grund liegt fast immer in einer Schnittstelle, die nicht vollständig definiert wurde, oder in einem Lastprofil, das im Betrieb anders aussieht als in der Spezifikation.

Was mich in der Praxis am meisten überrascht hat: Der Aufwand für die Schnittstellenentwicklung wird systematisch unterschätzt. Mechanische Passungen, elektrische Kompatibilität und Kommunikationsprotokolle klingen nach Standardaufgaben. In der Realität verursachen sie bei komplexen Maschinen mehr Engineering-Stunden als die eigentliche Komponentenauswahl. Wer das früh im Projekt einplant, spart Zeit und Geld.

Ein weiterer Punkt, der in der Fachliteratur zu wenig Gewicht bekommt: die Bedeutung flexibler Übertragungselemente in der modernen Fertigung. Biegsame Wellen werden oft als Nischenlösung betrachtet. In der Praxis sind sie für viele Entgrat-, Schleif- und Polieranwendungen die technisch überlegene Wahl gegenüber aufwendigen Umlenkgetrieben. Sie reduzieren den Bauraumbedarf, vereinfachen die Montage und ermöglichen Werkzeugpositionen, die mit starren Wellen nicht erreichbar wären. Wer modulare Antriebslösungen früh in die Konstruktion einbezieht, gewinnt Freiheitsgrade, die später nicht mehr nachgerüstet werden können.

Meine Empfehlung: Behandeln Sie die Anforderungsanalyse nicht als Formalität, sondern als technische Investition. Ein vollständiges Lastprofil, eine klare Schnittstellendefinition und eine realistische Lebenszyklusbetrachtung sind die drei Faktoren, die über Erfolg oder Nachbesserung entscheiden.

— Uli

Antriebslösungen von Biax-flexwellen für anspruchsvolle Fertigungsaufgaben

Biax-flexwellen entwickelt und fertigt biegsame Wellen und flexible Antriebssysteme für industrielle Anwendungen mit hohen Anforderungen an Bauraum, Drehmoment und Zuverlässigkeit. Die Produkte übertragen Drehmoment und Drehbewegung zuverlässig in engen und schwer zugänglichen Bereichen, typischerweise bei Entgraten, Schleifen, Polieren und Reinigen. Standardkomponenten und kundenspezifische Konfigurationen decken ein breites Spektrum an Drehmomenten, Drehzahlen und Kupplungsgeometrien ab. Maschinenbauer und Fertigungsunternehmen erhalten technische Beratung zur Systemauslegung sowie Unterstützung bei der Integration in bestehende Maschinenkonzepte. Weitere Informationen zu flexiblen Antriebslösungen für die industrielle Fertigung sowie zur Optimierung der Drehmomentübertragung finden Sie auf der Website von Biax-flexwellen.

FAQ

Was ist die Definition einer industriellen Antriebslösung?

Eine industrielle Antriebslösung ist ein funktional abgestimmtes Gesamtsystem aus Motor, mechanischen Übertragungselementen, Steuerungselektronik und Sensorik zur geregelten Erzeugung und Übertragung mechanischer Bewegungen. Sie unterscheidet sich von einer einzelnen Antriebskomponente durch die vollständige Systemintegration einschließlich Schnittstellen zur Maschinensteuerung.

Welche Arten von Antriebssystemen gibt es in der Industrie?

Industrielle Antriebssysteme werden nach Energieform in elektrische, hydraulische, pneumatische und mechanische Systeme unterteilt. Elektrische Antriebe mit Frequenzumrichtern dominieren in der modernen Fertigungsindustrie aufgrund ihrer Regelbarkeit, während hydraulische Systeme bei hohen Kräften und kompaktem Bauraum eingesetzt werden.

Wie funktionieren biegsame Wellen als Antriebslösung?

Biegsame Wellen übertragen Drehmoment und Drehbewegung über einen flexiblen Wellenkern mit Schutzmantel, der nicht-lineare Übertragungswege ermöglicht. Sie werden eingesetzt, wenn Motor und Werkzeug nicht auf einer Achse liegen, etwa bei Entgrat-, Schleif- und Polieroperationen in engen Maschinenbereichen.

Welche Parameter sind für die Auslegung einer Antriebslösung entscheidend?

Nenndrehmoment, Spitzendrehmoment, Drehzahlbereich, Einbauraum, Schutzklasse und Umgebungstemperatur sind die zentralen Auslegungsparameter. Das Lastprofil bildet die Grundlage aller nachgelagerten Komponentenentscheidungen und muss vor der Motorauswahl vollständig definiert sein.

Was bedeutet Condition Monitoring in der Antriebstechnik?

Condition Monitoring bezeichnet die kontinuierliche Überwachung von Antriebskomponenten durch Vibrations-, Temperatur- und Drehmomentsensoren in Echtzeit. Die gewonnenen Daten ermöglichen Predictive Maintenance, also die vorausschauende Wartung vor dem tatsächlichen Bauteilversagen, und reduzieren ungeplante Stillstände in der Produktion. Weitere technische Details finden Sie auf der BIAX Kontaktseite.
