Anwendungsgebiete Flexwellen 2026: Industrieller Überblick
10 Juni 2026TL;DR:
- Biegsame Wellen sind die bevorzugte Lösung für die Drehmomentübertragung in komplexen, nicht geradlinigen Geometrien. Sie finden Anwendung in Präzisionsbearbeitung, Robotik, hygienischen Produktionsumgebungen und automatisierten Anlagen. Für 2026 sind systematische Auslegungen, hygienisches Design und systemische Integration entscheidend für eine erfolgreiche Anwendung.
Biegsame Wellen sind präzisionsgefertigte Antriebskomponenten, die Drehmoment und Rotation durch flexible, gekrümmte Geometrien übertragen, ohne die Kraftübertragung zu verlieren. Genau diese Eigenschaft macht sie 2026 zu einer bevorzugten Lösung in Maschinenbau und Fertigung, wo starre Antriebsstränge konstruktiv nicht realisierbar sind. Die Anwendungsgebiete von Flexwellen reichen von der Präzisionsbearbeitung in engen Bauraumzonen über Robotik und Positioniersysteme bis hin zu hygienisch anspruchsvollen Produktionsumgebungen in Pharma und Lebensmitteltechnik. Dieser Artikel gibt Maschinenbauingenieuren eine strukturierte Übersicht der relevantesten Einsatzbereiche, technischen Anforderungen und Auswahlkriterien für biegsame Wellen im Jahr 2026.
1. Anwendungsgebiete von Flexwellen 2026: Industrielle Kernbereiche
Biegsame Wellen werden überall dort bevorzugt eingesetzt, wo präzise Drehbewegungen in engen Räumen erforderlich sind und starre Antriebskonzepte konstruktiv scheitern. Das Spektrum der industriellen Anwendungen ist dabei breiter, als es auf den ersten Blick erscheint.
Die wichtigsten Einsatzbereiche im Überblick:
- Präzisionsbearbeitung: Entgraten, Schleifen und Polieren in schwer zugänglichen Bauteilbereichen, zum Beispiel in Hohlräumen, Hinterschneidungen oder engen Gehäuseöffnungen
- Spezialwerkzeugantrieb: Antrieb von Schleif-, Fräs- und Bohrwerkzeugen in Maschinenbereichen, die für konventionelle Antriebsstränge nicht erreichbar sind
- Hygienische Produktionsumgebungen: Einsatz in Lebensmittel- und Pharmabetrieben, wo Edelstahlkupplungen für Reinraum und Verpackungsmaschinen gefordert sind
- Robotertechnik und Positioniersysteme: Spielfreie Drehmomentübertragung in Roboterarmen und Achsantrieben mit hoher Wiederholgenauigkeit
- Flexible Kraftleitung in bewegten Maschinenteilen: Teleskopkräne, Energieführungssysteme und Handhabungsgeräte mit dynamisch veränderlicher Geometrie
Profi-Tipp: Bei der Auswahl des Einsatzbereichs sollte frühzeitig geprüft werden, ob die Biegegeometrie der Welle dauerhaft konstant oder dynamisch wechselnd ist. Dauerhaft gebogene Wellen und solche mit häufigen Richtungswechseln erfordern unterschiedliche Kernkonstruktionen und Schmierstoffe.
Die Kombination aus Flexibilität, Robustheit und präziser Kraftübertragung steht 2026 im Fokus des industriellen Maschinenbaus, insbesondere im Kontext steigender Hygiene- und Temperaturanforderungen in der Fertigung.
2. Technische Anforderungen an biegsame Wellen im Maschinenbau 2026
Die Auslegung einer biegsamen Welle beginnt mit der präzisen Definition der Betriebsparameter. Fehlspezifikationen in dieser Phase führen zu vorzeitigem Verschleiß oder Funktionsausfall unter realen Lastbedingungen.
Die kritischen Kenngrößen bei der Planung:
- Drehmomentbereich: Biegsame Wellen decken Drehmomente von 1,5 Nm bis 1000 Nm ab. Die Auswahl des Kernquerschnitts und der Wicklungsgeometrie richtet sich direkt nach dem geforderten Nenndrehmoment und dem Anlaufmoment.
- Drehzahlgrenzen: Drehzahlen bis 20.000 min⁻¹ sind technisch realisierbar, erfordern jedoch abgestimmte Lagerung, Schmierung und minimale Unwucht im Antriebsstrang.
- Betriebstemperaturen: Der zulässige Temperaturbereich reicht von -40 °C bis +350 °C. Für Hochtemperaturanwendungen sind speziell geprüfte Edelstahlmaterialien und hitzebeständige Schutzmäntel erforderlich.
- Spielfreiheit und Wiederholgenauigkeit: In Robotik und Positioniersystemen ist Umkehrspiel unter 1 arcmin ein typischer Zielwert. Dieser Wert bestimmt die Kernkonstruktion und die Toleranzklasse der Kupplungsschnittstellen.
- Biegeradius: Der minimale Biegeradius hängt vom Wellendurchmesser und der Kernkonstruktion ab. Zu enge Radien erhöhen die Reibung, reduzieren den Wirkungsgrad und verkürzen die Lebensdauer erheblich.
- Schnittstellengeometrie: Kupplungen, Adapter und Befestigungspunkte müssen auf den verfügbaren Bauraum und die Montagebedingungen abgestimmt sein. Die Schnittstellenintegration entscheidet maßgeblich über die praktische Einsatzfähigkeit der Welle.
- Lebensdauer unter dynamischer Belastung: Reinigungsmedien, Vibrationen und Temperaturwechsel beeinflussen die Lebensdauer in hygienischen Umgebungen stark. Für diese Anwendungen sind ganzheitliche Materialkonzepte aus Edelstahl und chemisch beständigen Schutzmänteln erforderlich.
Profi-Tipp: Lastprofile aus dem realen Betrieb, nicht aus Nennwerten, sollten als Basis für die Auslegung dienen. Kurzzeitige Spitzendrehmomente beim Anlauf oder bei Werkzeugkontakt übersteigen den Dauerbetriebswert oft um den Faktor zwei bis drei und sind der häufigste Grund für Frühausfälle.
Die technischen Parameter biegsamer Wellen sind kein Katalogwert, sondern das Ergebnis einer systemischen Auslegung unter Berücksichtigung aller Betriebsbedingungen.
3. Präzisionsbearbeitung: Entgraten, Schleifen und Polieren
Biegsame Wellen sind in der Oberflächenbearbeitung das bevorzugte Antriebsmittel für Stellen, die mit starren Winkelköpfen oder Verlängerungen nicht erreichbar sind. Der Antrieb erfolgt über einen stationären Motor, während die Welle das Drehmoment flexibel zum Werkzeug leitet.
Typische Einsatzszenarien in der Präzisionsbearbeitung:
- Spotrepair und Detailkorrektur: Flexible Wellen mit Längen von ca. 1400 mm und Drehzahlen bis 6000 U/min ermöglichen präzise Bearbeitung schwer erreichbarer Stellen, zum Beispiel in Karosseriehohlräumen oder Getriebegehäusen.
- Entgraten von Gussteilen: Gussbauteile mit komplexen Innengeometrien erfordern Werkzeugführung entlang mehrerer Achsen. Biegsame Wellen erlauben dabei den Einsatz kleiner Schleifkörper ohne aufwendige Mehrachskinematik.
- Polieren von Freiformflächen: In der Werkzeug- und Formenbauindustrie werden biegsame Wellen mit Polierwerkzeugen kombiniert, um Oberflächengüten zu erzielen, die maschinell nicht erreichbar wären.
Schnellwechselsysteme und ergonomische Griffe an der Werkzeugseite unterstützen dabei die Handhabung und reduzieren die Ermüdung des Bedieners bei längeren Bearbeitungszyklen. Das Handling erfordert die Berücksichtigung von Zubehörketten und Drehzahlgrenzen, was in der Praxis oft wichtiger ist als die nominale Flexibilität der Welle selbst.
4. Robotertechnik und Positioniersysteme
In der Robotik stellen biegsame Wellen eine Alternative zu mehrstufigen Getriebezügen dar, wenn Drehmoment über mehrere Gelenke hinweg übertragen werden muss. Der Vorteil liegt in der reduzierten Komponentenanzahl und dem geringeren Gewicht im Roboterarm.
Strain-Wave-Getriebe und Wellengetriebe sorgen für präzise Bewegungen trotz häufiger Richtungswechsel. Biegsame Wellen ergänzen diese Systeme, indem sie die Kraftquelle vom Gelenk entkoppeln und so die bewegte Masse im Arm reduzieren. Für Positioniersysteme mit hoher Wiederholgenauigkeit ist das Umkehrspiel der entscheidende Qualitätsparameter. Die Anwendungsbereiche im Maschinenbau zeigen, dass spielfreie Kraftübertragung in Produktionslinien mit häufigen Richtungswechseln besonders gefragt ist.
Roboterarme in der Elektronikfertigung, der Medizintechnik und der Automobilmontage profitieren von dieser Entkopplung, da die Motoren außerhalb des Arbeitsraums positioniert werden können. Das vereinfacht die Kühlung, reduziert die Störkontur und erhöht die Zugänglichkeit des Arbeitsbereichs.
5. Hygienic Design: Biegsame Wellen in Lebensmittel- und Pharmaindustrie
Produktionsanlagen in der Lebensmittel- und Pharmaindustrie unterliegen strengen Anforderungen an Reinigbarkeit, Korrosionsbeständigkeit und Temperaturbeständigkeit. Biegsame Wellen aus Edelstahl mit entsprechenden Schutzmänteln erfüllen diese Anforderungen, wenn sie von Beginn an für Hygienic-Design-Konzepte ausgelegt werden.
Edelstahlkupplungen für präzise Drehmomentübertragung in Reinraum und Verpackungsmaschinen sind dabei keine Sonderlösung, sondern Stand der Technik. Kritisch ist die ganzheitliche Betrachtung von Material, Temperatur, Reinigungsmedien und mechanischer Belastung. Werden diese Faktoren nicht gemeinsam bewertet, wird die Lebensdauer der Welle stark beeinträchtigt.
Typische Anwendungen umfassen Dosier- und Abfüllanlagen, Verpackungsmaschinen mit bewegten Antriebseinheiten sowie Misch- und Rührsysteme mit schwer zugänglichen Antriebspunkten. Die Temperaturbereiche von -40 °C bis +350 °C decken dabei sowohl Tiefkühlbereiche als auch Sterilisationsprozesse ab.
6. Flexible Energieführung in Teleskopkranen und Hebezeugen
Teleskopkräne und mobile Hebegeräte stellen besondere Anforderungen an die Energieführung, da sich die Geometrie des Antriebsstrangs beim Ausfahren des Auslegers kontinuierlich ändert. Biegsame Wellen übertragen hier Drehmoment für Nebenantriebe wie Winden, Ventile oder Messsysteme, ohne dass starre Gelenkwellen oder aufwendige Hydraulikleitungen erforderlich sind.
Die mechanische Führung biegsamer Wellen in komplexen Anlagen ähnelt der Planung von Energieketten für engen Bauraum, insbesondere hinsichtlich der Biegeradien und des Schutzes der Komponenten. Beide Systeme erfordern eine sorgfältige Analyse der Bewegungszyklen und der auftretenden Biegeradien über die gesamte Lebensdauer. Die Auswahl biegsamer Wellen muss dabei systematisch unter Berücksichtigung aller Antriebskomponenten und Umgebungsbedingungen erfolgen, um Ausfälle zu vermeiden.
Im Unterschied zu Energieketten übertragen biegsame Wellen mechanische Leistung direkt, ohne Umwandlung in elektrische oder hydraulische Energie. Das reduziert die Systemkomplexität und erhöht die Zuverlässigkeit in Anwendungen mit begrenztem Wartungszugang.
7. Automobilindustrie: Prüfstände und Montagegeräte
In der Automobilindustrie werden biegsame Wellen in Prüfständen eingesetzt, wo Drehmoment an schwer zugängliche Messpunkte übertragen werden muss, ohne die Prüfgeometrie zu verändern. Montagegeräte für Schraubverbindungen in engen Motorräumen nutzen biegsame Wellen, um Drehmoment präzise und reproduzierbar aufzubringen.
Die Anforderungen an Leistungsparameter wie lange Lebensdauer, engster Biegeradius und hohe Robustheit beeinflussen 2026 die Auswahl biegsamer Wellen in Industrieanwendungen maßgeblich. Prüfstände für Getriebe und Antriebsstränge erfordern dabei Wellen mit definierten Torsionssteifigkeiten, um Messfehler durch elastische Verformung zu minimieren. Die Einsatzbereiche biegsamer Wellen in der Automobilindustrie umfassen zudem Qualitätsprüfung, Endkontrolle und Nacharbeit an Karosserieteilen.
Montagegeräte mit biegsamen Wellen ermöglichen das Anziehen von Schrauben in Positionen, die für Winkelschrauber oder Verlängerungen geometrisch nicht zugänglich sind. Das reduziert Montagezeiten und vermeidet Qualitätsmängel durch falsch angezogene Verbindungen.
8. Biegsame Wellen versus alternative Antriebslösungen
Biegsame Wellen sind nicht in jeder Situation die optimale Lösung. Ein klares Verständnis der Abgrenzung gegenüber anderen Antriebskonzepten verhindert Fehlinvestitionen.
| Kriterium | Biegsame Welle | Starre Welle | Energiekette |
|---|---|---|---|
| Geometrische Flexibilität | Hoch, dreidimensional | Keine | Hoch, zweidimensional |
| Drehmomentübertragung | Direkt, mechanisch | Direkt, mechanisch | Nicht möglich |
| Bauraumbedarf | Gering | Mittel bis hoch | Mittel |
| Lebensdauer bei Dauerbiegung | Abhängig von Radius | Nicht anwendbar | Hoch |
| Hygienische Eignung | Hoch (Edelstahl) | Hoch | Bedingt |
| Wartungsaufwand | Gering bis mittel | Gering | Gering |
Biegsame Wellen sind starren Antrieben klar überlegen, wenn die Antriebsgeometrie nicht geradlinig ist und mechanische Leistung direkt übertragen werden muss. Gegenüber Energieketten bieten sie den entscheidenden Vorteil der direkten Drehmomentübertragung ohne Energieumwandlung.
Die Entscheidung für eine biegsame Welle sollte nicht aus dem Mangel an Alternativen entstehen, sondern aus der systematischen Analyse der Anforderungen an Geometrie, Drehmoment, Drehzahl und Umgebungsbedingungen.
Die Auswahl zwischen starren und biegsamen Wellen erfordert eine vollständige Lastanalyse. Einsatzgrenzen biegsamer Wellen liegen bei sehr hohen Drehmomenten über 1000 Nm, sehr kleinen Biegeradien unter dem konstruktiv zulässigen Minimum sowie bei Anwendungen mit starken Axialkräften, die über die Welle abgeleitet werden müssen.
Wichtigste Erkenntnisse
Biegsame Wellen sind die technisch überlegene Antriebslösung für alle Anwendungen, die Drehmomentübertragung in nicht geradlinigen Geometrien mit direkter mechanischer Kraftleitung erfordern.
| Punkt | Details |
|---|---|
| Kernvorteil biegsamer Wellen | Direkte Drehmomentübertragung in dreidimensional gekrümmten Bauraumzonen ohne Energieumwandlung |
| Technische Auslegung | Lastprofile aus dem Realbetrieb, nicht Nennwerte, sind die Basis für Drehmoment, Drehzahl und Biegeradius |
| Hygienic Design | Edelstahlkonstruktionen mit geprüften Schutzmänteln sind für Lebensmittel- und Pharmaumgebungen erforderlich |
| Schnittstellenplanung | Kupplungsgeometrie und Bauraum entscheiden über die praktische Einsatzfähigkeit mehr als die Wellenflexibilität selbst |
| Abgrenzung zu Alternativen | Biegsame Wellen ersetzen starre Antriebe bei komplexer Geometrie und Energieketten bei Bedarf an mechanischer Leistungsübertragung |

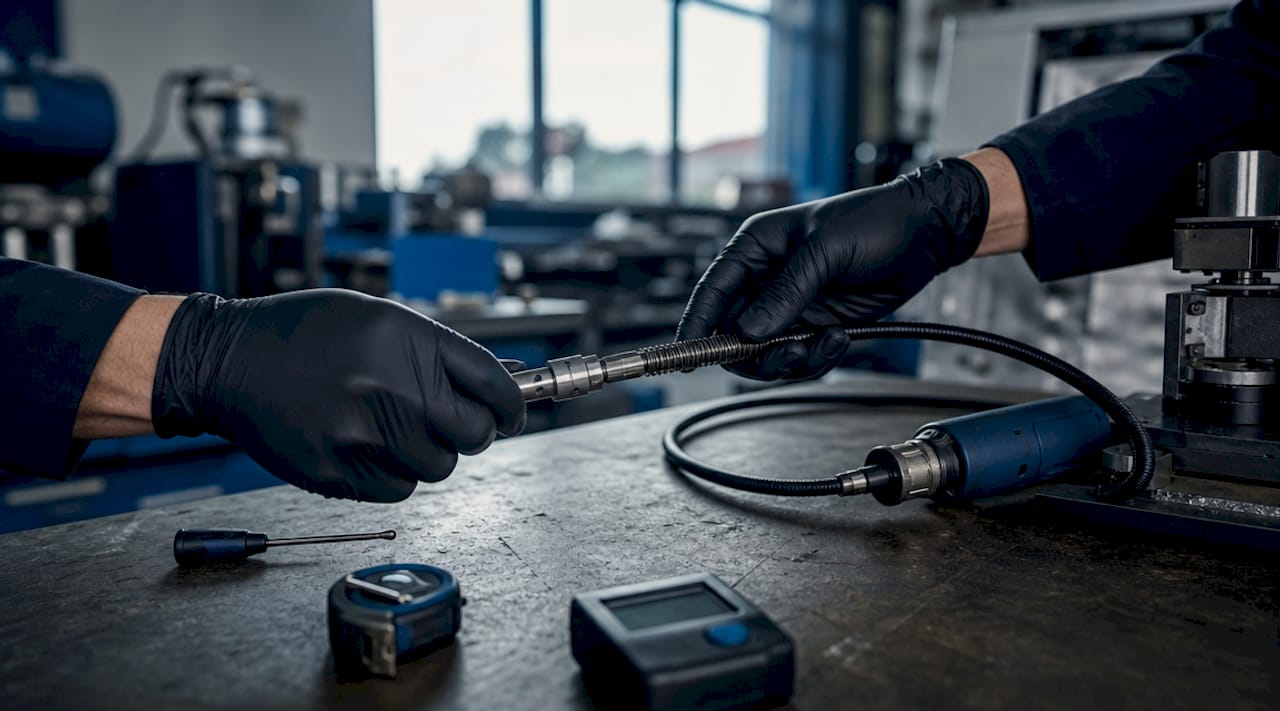

Erfahrungen aus der Praxis: Was bei der Integration wirklich zählt
Was mich nach Jahren der Arbeit mit biegsamen Wellen in Maschinenbauprojekten immer wieder überrascht: Der häufigste Fehler liegt nicht in der Wellenauswahl selbst, sondern in der Schnittstellenplanung. Ingenieure investieren viel Zeit in die Auswahl des richtigen Wellendurchmessers und des passenden Drehmomentbereichs, vernachlässigen aber die Kupplungsgeometrie und die Montagebedingungen am Einbauort. Die Schnittstellenintegration entscheidet in der Praxis über Erfolg oder Misserfolg einer Konstruktion.
Ein weiterer Punkt, den ich in Projekten immer wieder betone: Systemische Integration schlägt Einzelkomponentenoptimierung. Eine hochwertige biegsame Welle in einem schlecht ausgelegten Antriebsstrang mit unzureichender Lagerung oder falscher Schmierung wird ihre Nennlebensdauer nie erreichen. Die Welle ist nur so gut wie das System, in das sie eingebettet ist.
Für 2026 sehe ich zwei Entwicklungen, die biegsame Wellen weiter in den Fokus rücken werden: erstens die zunehmende Miniaturisierung von Produktionsanlagen, die noch engere Bauraumzonen erzeugt, und zweitens die steigenden Hygieneanforderungen in der Lebensmittel- und Pharmaindustrie, die Edelstahlkonstruktionen zur Pflicht machen. Wer diese Trends frühzeitig in seine Konstruktionsphilosophie integriert, wird biegsame Wellen nicht als Notlösung, sondern als bevorzugtes Antriebselement einsetzen.
Mein Insider-Tipp für Konstrukteure: Definieren Sie den minimalen Biegeradius im Betrieb, nicht im Einbauzustand. Maschinen bewegen sich, Leitungen werden verlegt, Geometrien ändern sich im Betrieb. Wer diesen Unterschied ignoriert, plant an der Realität vorbei.
— Uli
Biegsame Wellen für Ihr Maschinenbauvorhaben: Biax-flexwellen
Biax-flexwellen entwickelt und fertigt biegsame Wellen und Antriebslösungen für anspruchsvolle industrielle Anwendungen, von der Präzisionsbearbeitung bis zur Hygienic-Design-Fertigung. Das Produktspektrum umfasst Standardkomponenten sowie kundenspezifische Konfigurationen nach Drehmoment, Drehzahl, Kupplungsschnittstelle und Wellenlänge. Für Maschinenbauingenieure stehen technische Auslegungsberatung, Datenblätter und anwendungsspezifische Lösungskonzepte zur Verfügung. Wer die Auswahl zwischen starren und biegsamen Antriebslösungen systematisch angehen möchte, findet bei Biax-flexwellen einen strukturierten Auswahlguide für Antriebslösungen. Für projektspezifische Anfragen und technische Beratung steht das Ingenieurteam über die Kontaktseite von Biax-flexwellen zur Verfügung.
FAQ
Was sind die häufigsten Anwendungsgebiete biegsamer Wellen?
Biegsame Wellen werden am häufigsten für Entgraten, Schleifen und Polieren in engen Bauraumzonen, für Roboterantriebe mit spielfreier Kraftübertragung sowie für Antriebe in hygienischen Produktionsumgebungen eingesetzt. Weitere Kernbereiche sind Teleskopkräne, Prüfstände und Montagegeräte in der Automobilindustrie.
Welche Drehmoment- und Drehzahlgrenzen gelten für biegsame Wellen?
Biegsame Wellen decken Drehmomente von 1,5 Nm bis 1000 Nm und Drehzahlen bis 20.000 min⁻¹ ab. Die erreichbaren Grenzwerte hängen von Wellendurchmesser, Kernkonstruktion, Biegeradius und Betriebstemperatur ab.
Wie unterscheiden sich biegsame Wellen von Energieketten?
Biegsame Wellen übertragen mechanisches Drehmoment direkt, ohne Energieumwandlung, während Energieketten elektrische Leitungen und Schläuche führen, aber keine mechanische Leistung übertragen. Für Anwendungen mit direktem Antriebsbedarf sind biegsame Wellen die einzige flexible Alternative zu starren Wellen.
Welche Materialien werden für hygienische Anwendungen verwendet?
Für Lebensmittel- und Pharmaumgebungen werden biegsame Wellen aus Edelstahl mit chemisch beständigen Schutzmänteln eingesetzt. Kupplungen und Adapter müssen ebenfalls aus Edelstahl gefertigt und für die verwendeten Reinigungsmedien geprüft sein.
Wie wird der minimale Biegeradius einer biegsamen Welle bestimmt?
Der minimale Biegeradius ergibt sich aus Wellendurchmesser, Kernkonstruktion und dem zulässigen Wirkungsgradverlust. Zu enge Radien erhöhen die Reibung, reduzieren die übertragbare Leistung und verkürzen die Lebensdauer. Der Biegeradius im Betrieb, nicht nur im Einbauzustand, ist der maßgebliche Auslegungsparameter.
