Enge Raumverhältnisse und komplexe Fertigungsprozesse stellen Entwicklungstechniker im Maschinenbau häufig vor die Herausforderung, Drehbewegungen über variable Raumachsen zuverlässig zu übertragen. Flexible Wellen bieten hier Lösungen, die präzise Kraftübertragung und Optimierung der Werkstückoberflächenqualität ermöglichen. Der Artikel zeigt, wie diese technischen Präzisionselemente dank ihrer Bauweise und Materialanforderungen vielfältige Anwendungen unterstützen und wichtigsten technischen Anforderungen im Maschinenbau erfüllen.
Inhaltsverzeichnis
- Was sind Flexwellen und flexible Antriebswellen
- Wichtige Varianten und Einsatzgebiete im Maschinenbau
- Kernanforderungen: Drehmoment, Biegeradius und Material
- Normen, Standards und Schnittstellen für Flexwellen
- Typische Fehler bei Auswahl und Integration vermeiden
Wichtige Erkenntnisse
| Punkt | Einzelheiten |
|---|---|
| Flexwellen ermöglichen flexible Kraftübertragung | Sie sind ideal für Anwendungen mit nicht konzentrischen oder versetzten Punkten und kompensieren Achsversätze. |
| Hohe Präzision in verschiedenen Industrien | Flexwellen finden Anwendung in Werkzeugmaschinen, Medizintechnik und Robotik, wo spezielle Anforderungen an Genauigkeit bestehen. |
| Wichtige Auswahlkriterien berücksichtigen | Ingenieure sollten Drehmoment, Biegeradius und Materialauswahl analysieren, um optimale Leistung zu gewährleisten. |
| Vermeidung typischer Fehler | Präzise Planung und regelmäßige Wartung sind entscheidend, um Ausfälle und unerwünschte Materialermüdung zu vermeiden. |
Was sind Flexwellen und flexible Antriebswellen
Flexwellen sind speziell entwickelte mechanische Komponenten, die eine flexible Kraftübertragung zwischen nicht konzentrischen oder versetzten Punkten ermöglichen. Diese technischen Präzisionselemente bestehen typischerweise aus einem inneren Kern und einer flexiblen äußeren Hülle, die komplexe Bewegungsübertragungen in verschiedenen industriellen Anwendungen erlauben.
Der wesentliche Vorteil von Flexwellen liegt in ihrer Fähigkeit, Drehbewegungen über variable Raumachsen zu übertragen. Sie eignen sich besonders für Situationen, in denen starre Wellen aufgrund von räumlichen Einschränkungen nicht einsetzbar sind. Die Konstruktion ermöglicht eine präzise Kraftübertragung bei gleichzeitiger Kompensation von Achsversätzen und Winkeldifferenzen.
Hauptmerkmale von Flexwellen umfassen:
- Hohe Flexibilität in der Bewegungsübertragung
- Kompakte Bauweise
- Minimale Reibungsverluste
- Einsetzbarkeit in engen und komplexen Raumgeometrien
- Anwendbarkeit in unterschiedlichen Industriebereichen wie Elektromotoren, Ventiltechnik und Werkzeugmaschinenbau
Pro-Tipp: Bei der Auswahl einer Flexwelle sollten Ingenieure besonders auf die spezifischen Drehmoment- und Drehzahlanforderungen des jeweiligen Anwendungsfalls achten.
Wichtige Varianten und Einsatzgebiete im Maschinenbau
Flexwellen spielen in verschiedenen Industriezweigen des Maschinenbaus eine entscheidende Rolle. Biegewellen für Maschinen- & Werkzeugbau ermöglichen präzise Kraftübertragungen in komplexen technischen Umgebungen. Sie werden insbesondere dort eingesetzt, wo traditionelle starre Wellen an ihre Grenzen stoßen.
Die wichtigsten Einsatzgebiete von Flexwellen umfassen:
Nachfolgend sehen Sie eine Übersicht gängiger Einsatzgebiete und die wichtigsten Anforderungen an Flexwellen in diesen Branchen:
| Branche | Spezifischer Einsatzbereich | Besondere Anforderung |
|---|---|---|
| Werkzeugmaschinenbau | Spindel- und Werkzeugantriebe | Hohe Präzision und Steifigkeit |
| Medizintechnik | Chirurgische Instrumente | Sterilisierbarkeit, Miniaturisierung |
| Automobilindustrie | Sitzverstellung, Fensterheber | Vibrationsdämpfung, Langlebigkeit |
| Robotik und Automatisierung | Gelenk- und Greifmechanismen | Kompakte Bauweise, Belastbarkeit |
| Prüftechnik | Übertragung von Sensorbewegungen | Exakte Wiederholgenauigkeit |
- Werkzeugmaschinenbau
- Elektromotoren und Antriebstechnik
- Medizintechnische Geräte
- Robotik und Automatisierungstechnik
- Mess- und Prüftechnik
- Luftfahrt- und Automobilindustrie
Je nach Anwendungsbereich unterscheidet man verschiedene Varianten von Flexwellen mit spezifischen technischen Eigenschaften:
- Einfache Biegewellen für geradlinige Bewegungsübertragungen
- Mehrachsige Flexwellen für komplexe Raumgeometrien
- Hochpräzisionswellen für sensible Messanwendungen
- Wellen mit speziellen Beschichtungen für Extrembedingungen
Die Auswahl der richtigen Flexwelle entscheidet über die Effizienz und Zuverlässigkeit des gesamten mechanischen Systems.
Pro-Tipp: Berücksichtigen Sie bei der Auswahl von Flexwellen immer die spezifischen Anforderungen Ihrer Anwendung, wie Drehmoment, Drehzahl und Umgebungsbedingungen.

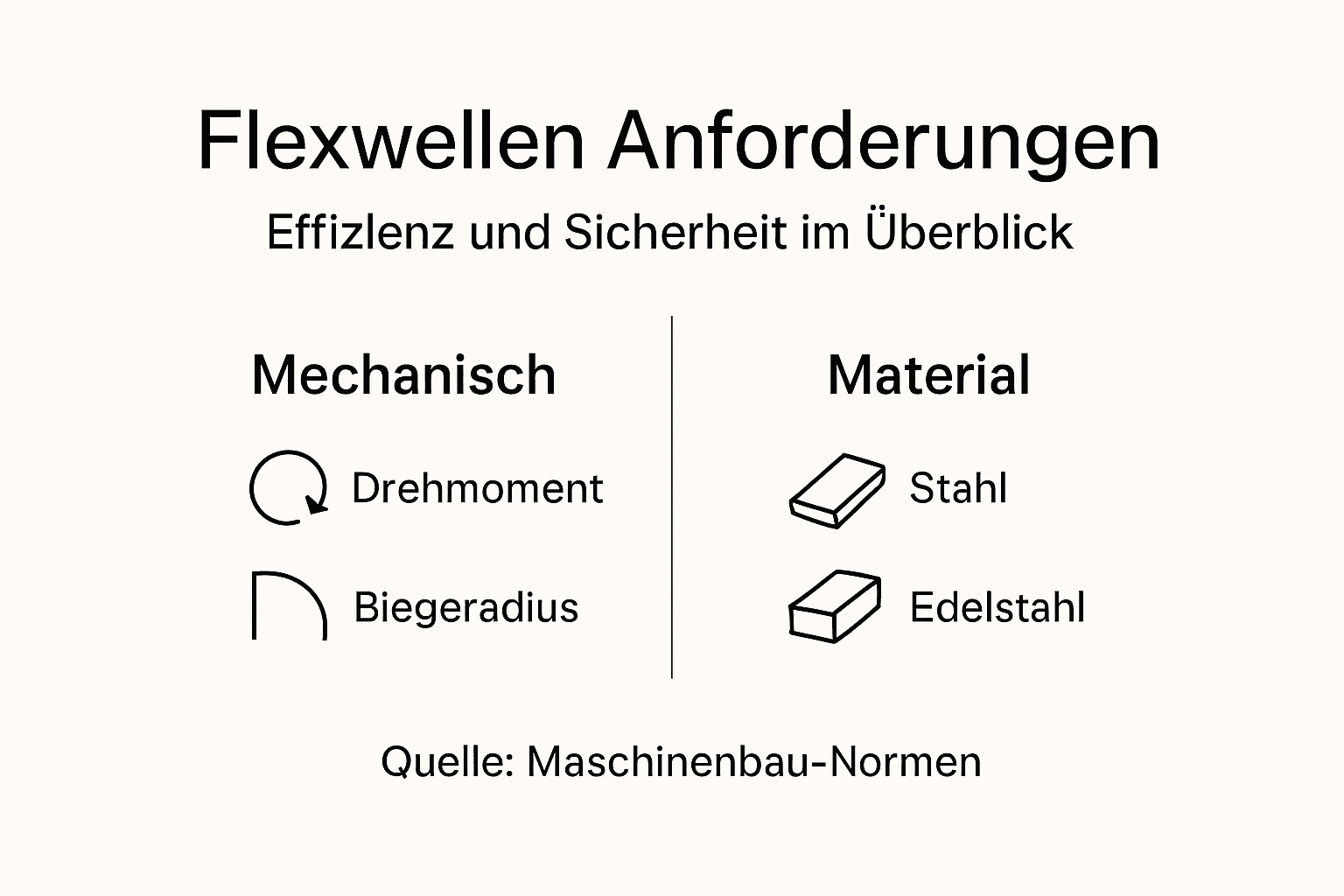

Kernanforderungen: Drehmoment, Biegeradius und Material
Bei der Auswahl von Flexwellen müssen Ingenieure drei zentrale technische Parameter besonders sorgfältig analysieren. Biegsame Achsen für Antriebstechnik erfordern eine präzise Abstimmung von Drehmoment, Biegeradius und Werkstoffauswahl, um optimale Leistungsfähigkeit zu gewährleisten.
Die wichtigsten Kernanforderungen an Flexwellen umfassen:
- Drehmomentübertragung: Bestimmung der maximalen Kraftübertragungsfähigkeit
- Biegeradius: Festlegung der minimalen Krümmung ohne Materialschädigung
- Materialauswahl: Korrosionsbeständigkeit und mechanische Belastbarkeit
- Oberflächenqualität: Minimierung von Reibung und Verschleiß
- Toleranzgrenzen: Präzise Abstimmung der geometrischen Abweichungen
Für die Materialauswahl sind folgende Kriterien entscheidend:
- Mechanische Festigkeit
- Korrosionsbeständigkeit
- Thermische Stabilität
- Gewicht und Dichte
- Kosteneffizienz
Die richtige Materialwahl bestimmt die Lebensdauer und Zuverlässigkeit einer Flexwelle.
Pro-Tipp: Führen Sie vor der endgültigen Materialauswahl immer umfangreiche Belastungstests unter realen Einsatzbedingungen durch.
Normen, Standards und Schnittstellen für Flexwellen
Normen für Flexwellen im Maschinenbau schaffen entscheidende Grundlagen für Kompatibilität, Sicherheit und Austauschbarkeit technischer Komponenten. Diese Standards definieren präzise technische Anforderungen, die eine reibungslose Integration und zuverlässige Funktionalität gewährleisten.
Die wichtigsten Normierungsbereiche für Flexwellen umfassen:
- Geometrische Toleranzen
- Werkstoffspezifikationen
- Prüfverfahren und Belastungsgrenzen
- Schnittstellen-Kompatibilität
- Sicherheitsanforderungen
Für die Schnittstellengestaltung müssen folgende Aspekte berücksichtigt werden:
- Passgenauigkeit der Verbindungselemente
- Kompatibilität mit Antriebssystemen
- Thermische Ausdehnung
- Dynamische Belastungsgrenzen
- Korrosionsbeständigkeit
Normgerechte Flexwellen reduzieren Ausfallrisiken und optimieren die Gesamteffizienz technischer Systeme.
Pro-Tipp: Konsultieren Sie stets die aktuellen DIN- und ISO-Normen bei der Konstruktion von Flexwellen, um Qualität und Sicherheit zu gewährleisten.
Typische Fehler bei Auswahl und Integration vermeiden
Die Auswahl und Integration von Flexwellen erfordert höchste technische Präzision. Konstruktionsfehler in der Antriebstechnik können die Leistungsfähigkeit und Zuverlässigkeit des gesamten mechanischen Systems erheblich beeinträchtigen.
Häufige Fehlerquellen bei der Flexwellenauswahl umfassen:
- Falsche Einschätzung des Drehmomentbedarfs
- Missachtung der Biegeradien
- Unzureichende Materialauswahl
- Fehlende Berücksichtigung von Umgebungsbedingungen
- Vernachlässigung von Toleranzgrenzen
Kritische Fehler, die unbedingt vermieden werden müssen:
Nachfolgend werden typische Fehler bei der Auswahl und Integration von Flexwellen prägnant zusammengefasst und Maßnahmen zur Vermeidung dargestellt:
| Fehlerart | Auswirkungen auf das System | Vermeidungsstrategie |
|---|---|---|
| Zu geringer Biegeradius | Materialermüdung und Bruch | Mindestradien beachten, Simulationen nutzen |
| Falsche Werkstoffwahl | Früher Verschleiß, Korrosion | Elektrochemische Analysen, Prüfungen durchführen |
| Vernachlässigung der Wartung | Anstieg der Reibung, Ausfall | Regelmäßige Prüf- und Wartungsintervalle festlegen |
- Überlastung der Flexwelle
- Falsche Ausrichtung der Wellenachsen
- Unzureichende Schmierung
- Missachtung von Temperatureinflüssen
- Keine regelmäßige Wartung
Präzision in der Planung verhindert Ausfälle und maximiert die Lebensdauer von Flexwellen.
Pro-Tipp: Führen Sie vor der endgültigen Integration immer umfassende Belastungstests und Simulationen durch, um potenzielle Schwachstellen frühzeitig zu identifizieren.
Effizienz und Sicherheit im Maschinenbau mit passgenauen Flexwellenlösungen
Flexwellen müssen im Maschinenbau höchste technische Anforderungen erfüllen wie abgestimmtes Drehmoment, exakter Biegeradius und zuverlässige Materialqualität. Die Herausforderung liegt darin, diese Komponenten individuell an komplexe Raumgeometrien und unterschiedliche Umgebungsbedingungen anzupassen um maximale Sicherheit und Lebensdauer zu gewährleisten. Nur so lässt sich Fehlbelastung vermeiden die die Effizienz und Betriebssicherheit nachhaltig gefährdet.
BIAX Flexwellen (Schmid & Wezel GmbH) bietet genau diese hochpräzisen und maßgeschneiderten Lösungen speziell für anspruchsvolle Anwendungen. Unsere Expertise in unkategorisierten Flexwellenanwendungen und flexiblen Antrieben ermöglicht es uns individuelle Konzepte zu realisieren die technische Grenzen verschieben. Nutzen Sie unser Know-how bei der Auswahl passender Flexwellen mit optimaler Schnittstellenkompatibilität für Ihren Maschinenbau.
Nutzen Sie die Gelegenheit Ihre Prozesse jetzt entscheidend zu verbessern und Ausfallrisiken dauerhaft zu minimieren. Kontaktieren Sie uns direkt über unser Kontaktformular für eine individuelle Beratung und werden Sie Teil innovativer Antriebslösungen mit langfristigem Erfolg.
Häufig Gestellte Fragen
Was sind die Hauptmerkmale von Flexwellen?
Flexwellen ermöglichen eine hohe Flexibilität in der Bewegungsübertragung, bieten eine kompakte Bauweise, minimieren Reibungsverluste und sind in verschiedenen Industriebereichen einsetzbar.
Welche Kernanforderungen müssen bei der Auswahl von Flexwellen berücksichtigt werden?
Wichtige Kernanforderungen sind Drehmomentübertragung, Biegeradius, Materialauswahl, Oberflächenqualität und Toleranzgrenzen.
In welchen Industriezweigen werden Flexwellen hauptsächlich eingesetzt?
Flexwellen finden Anwendung in der Automobilindustrie, Medizintechnik, Werkzeugmaschinenbau, Robotik und Prüftechnik.
Welche häufigen Fehler sollten bei der Auswahl und Integration von Flexwellen vermieden werden?
Zu den häufigen Fehlern zählen die falsche Einschätzung des Drehmomentbedarfs, die Missachtung von Biegeradien sowie unzureichende Materialauswahl und fehlende Berücksichtigung von Umgebungsbedingungen.
