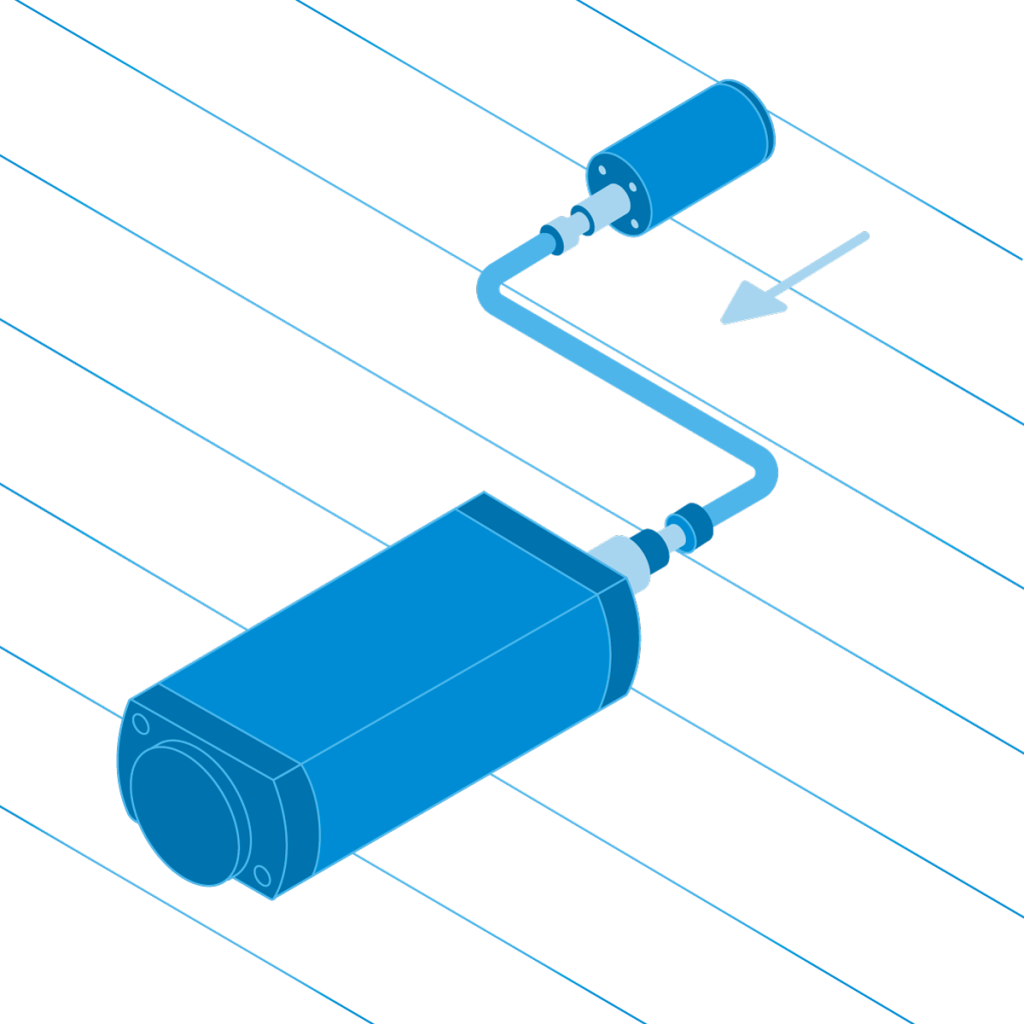

Das „Herz“ der BIAX biegsamen Welle, die Wellenseele, wird aus hochwertigem Federstahl- und Edelstahldraht auf von Schmid & Wezel speziell entwickelten Automaten hergestellt. Bei besonderen Anforderungsprofilen und für sehr hohe Drehzahlen werden die Wellenseelen auch heute noch in Handarbeit gefertigt.

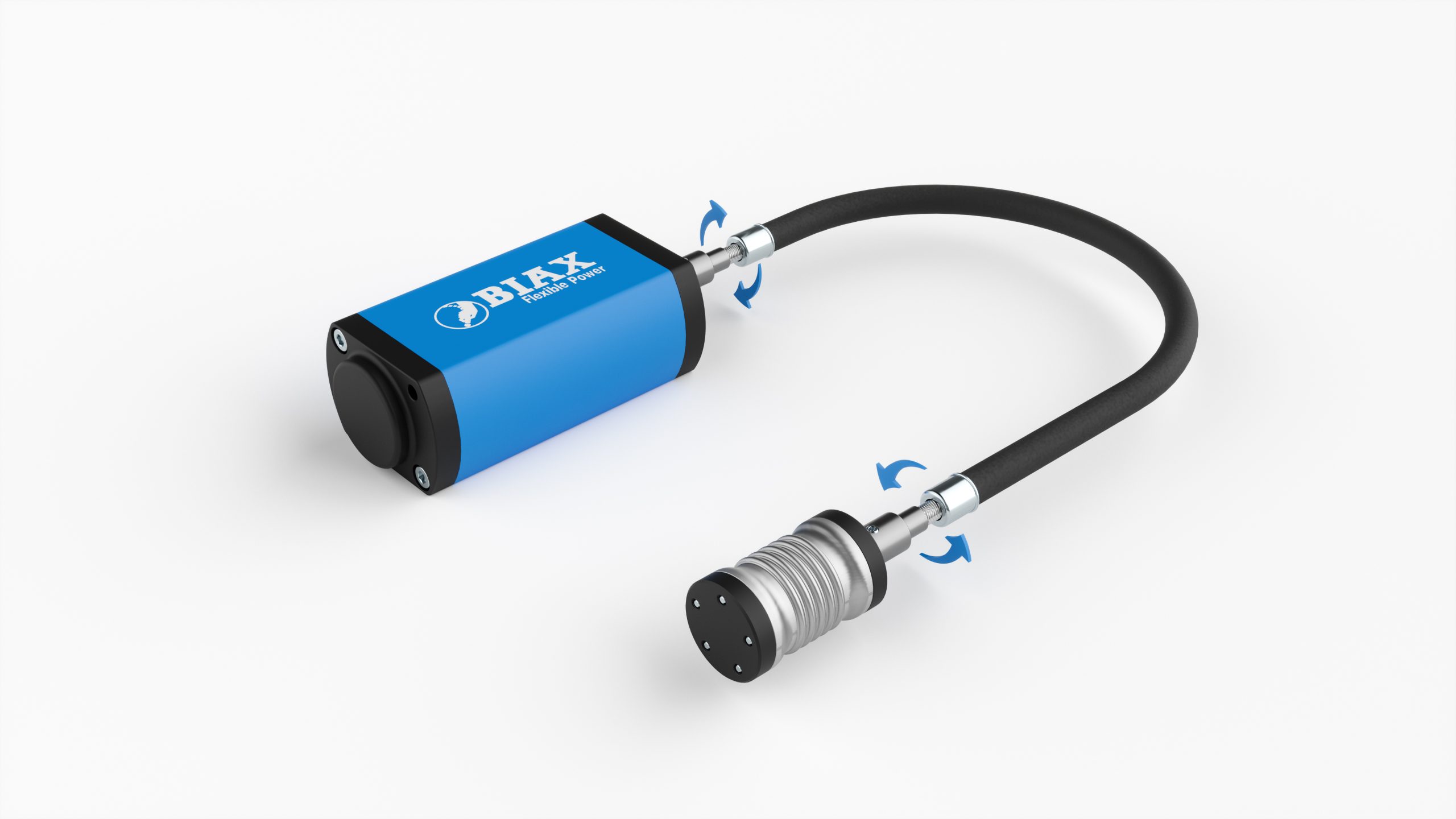

Drehrichtung
BIAX-Wellenseelen können für Rechts- und Linkslauf geliefert werden. Die Drehrichtung muss so gewählt sein, dass sich bei Belastung die äußere Lage der Wellenseele zudreht. Für Drehungen im Uhrzeigersinn kommt eine Rechtslaufwelle zum Einsatz, im Gegenuhrzeigersinn eine Linkslaufwelle. In der Regel ist bei Werkzeugantrieben die Drehrichtung rechts. BIAX-Wellenseelen in Sonderausführung sind auch in beiden Drehrichtungen verwendbar.
| Antriebsrichtung | |
|---|---|
| links | rechts |
| rechts steigend | links steigend |
|---|---|
| Antriebsrichtung links | Antriebsrichtung rechts |
Drehmoment und Drehzahl
Das zu übertragende Drehmoment kann mit Hilfe der Antriebsleistung und der Drehzahl anhand unten stehender Formel ermittelt werden. Die BIAX-Wellenseele muss so ausgewählt werden, dass sie das so ermittelte maximale Drehmoment ohne Schädigung dauerhaft übertragen kann. In Gegenrichtung ist das maximal übertragbare Drehmoment im Allgemeinen um ca. 25% geringer.
Das maximal zu übertragende Drehmoment errechnet sich wie folgt:
| Mdmax. [Ncm] = | P [kW] • 954600 |
| n [min-1] |
- Max. Drehmoment (Mdmax.) in Ncm
- Leistung (P) in kW
- Drehzahl (n) in Umdrehungen pro Minute
Aus Gründen der Arbeitssicherheit und der besseren Führung der biegsamen Wellen empfehlen wir bei schnell drehenden Wellen einen Schutzschlauch. Schalt- und Fernsteuerungswellen können auch durch Führungsringe gehalten werden.
Nach dem Wickelvorgang erhalten die BIAX-Wellenseelen eine spezielle Wärmebehandlung, wodurch ein Höchstmaß an Gleichförmigkeit der zu übertragenden Drehbewegungen erreicht wird. So lassen sich Drehzahlen bis 50.000 min-1 verwirklichen, eine Spezialität von BIAX.

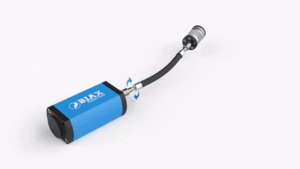

Eine richtig dimensionierte BIAX-Wellenseele läuft auch unter Belastung ruhig. Voraussetzung dafür ist, dass das zulässige Drehmoment nicht überschritten wird.

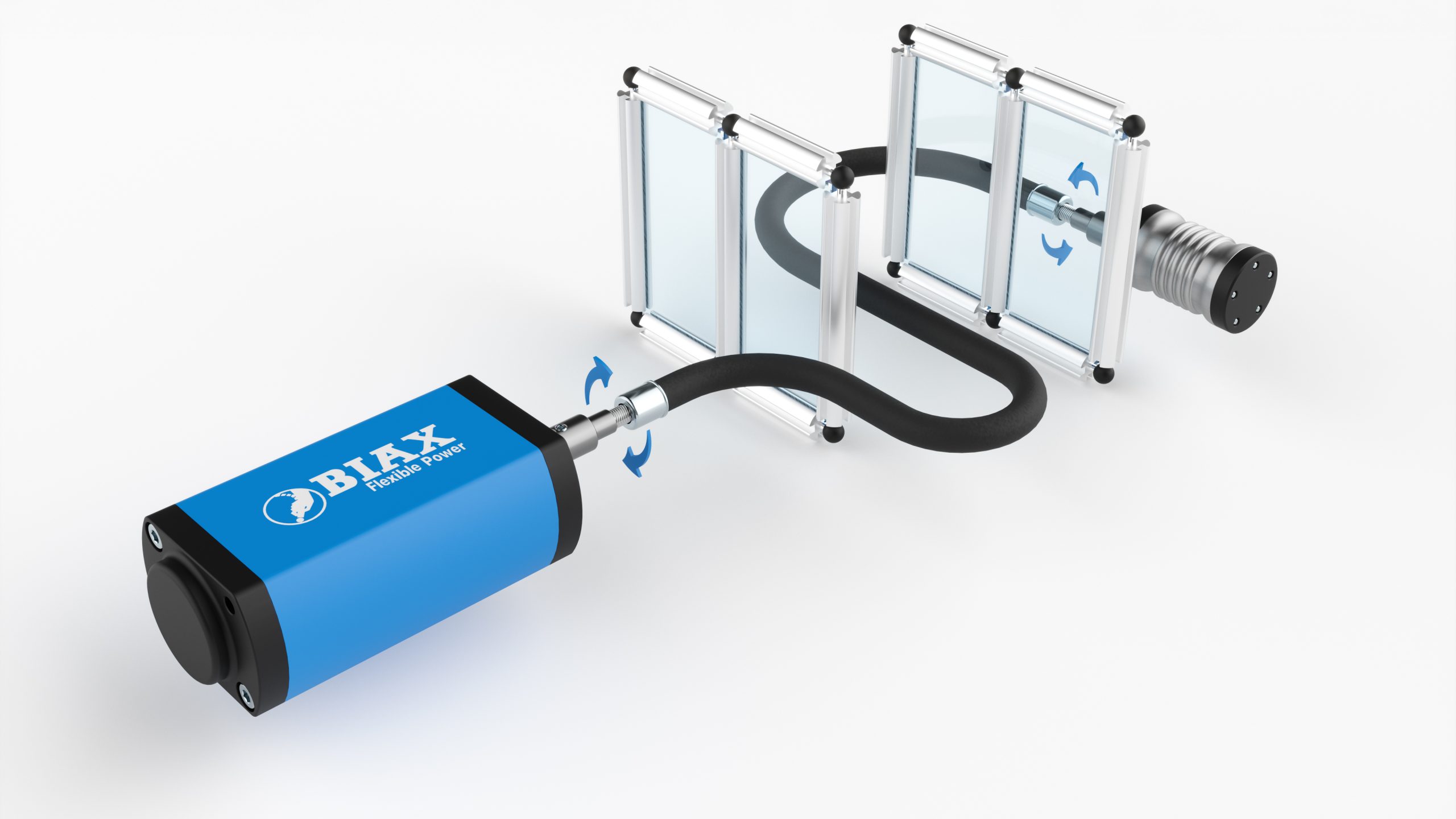

Biegeradius
Beim Einsatz der biegsamen Welle ist der Biegeradius ein sehr wichtiger Faktor. Die minimalen Werte dürfen keinesfalls unterschritten werden, da sonst die Lebensdauer durch Erwärmung negativ beeinflusst wird.
Die erforderlichen Biegeradien (RBiegung) errechnen sich nach der Formel:
| RBiegung [mm] = | a2 + b2 |
| 4a |
Verdrehwinkel [?] (Torsion)
Aus dem großen Fertigungsprogramm der BIAX-Wellenseelen können bei gleichem Wellenseelendurchmesser steife oder flexible Wellenseelen gewählt werden. Wellenseelen mit größerem Biegeradius haben im Allgemeinen einen kleineren Verdrehwinkel [?] und sind in der Regel verdrehsteifer.

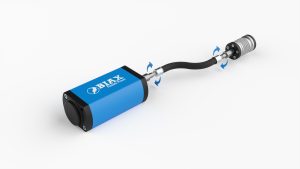

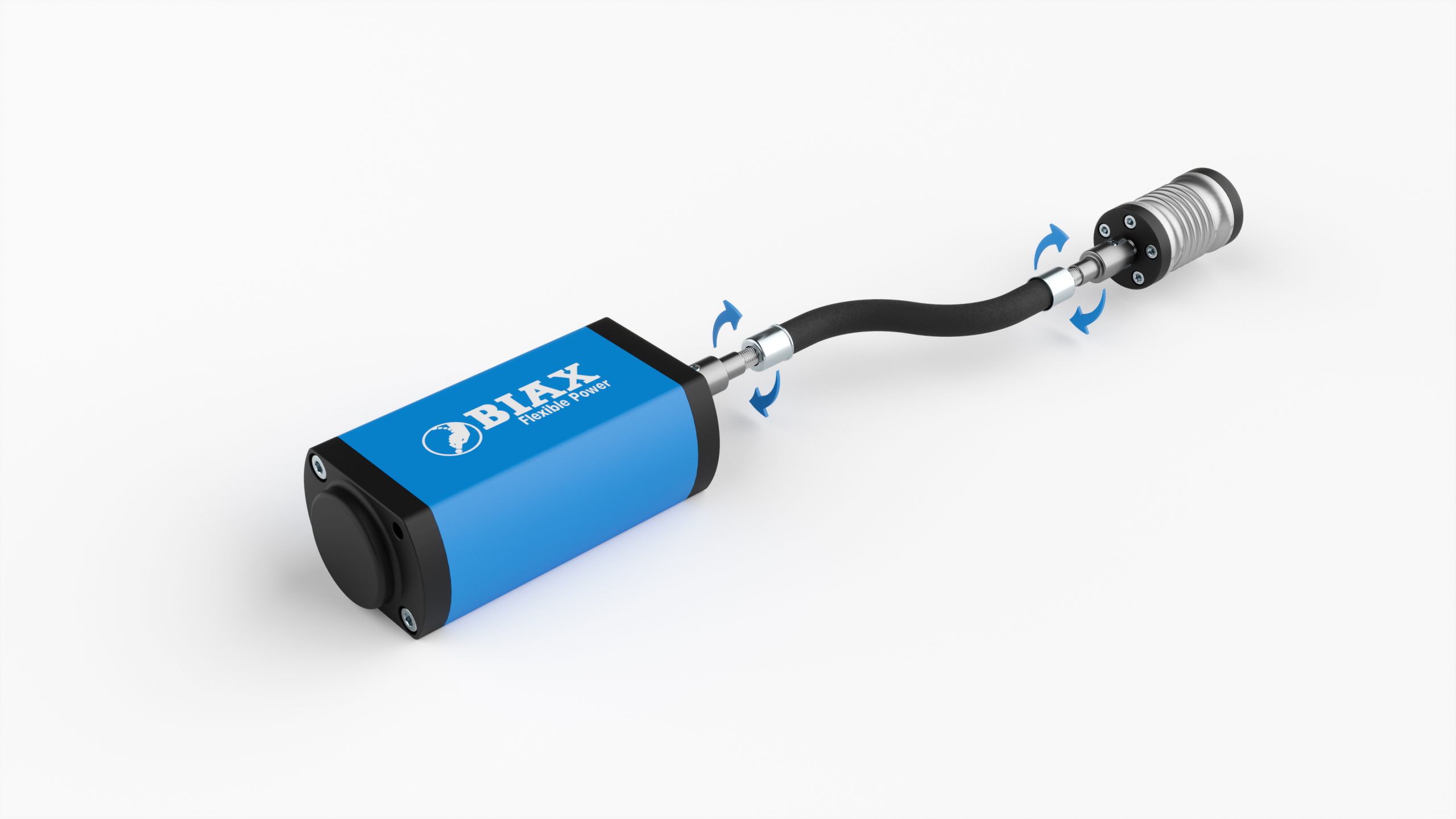

Länge

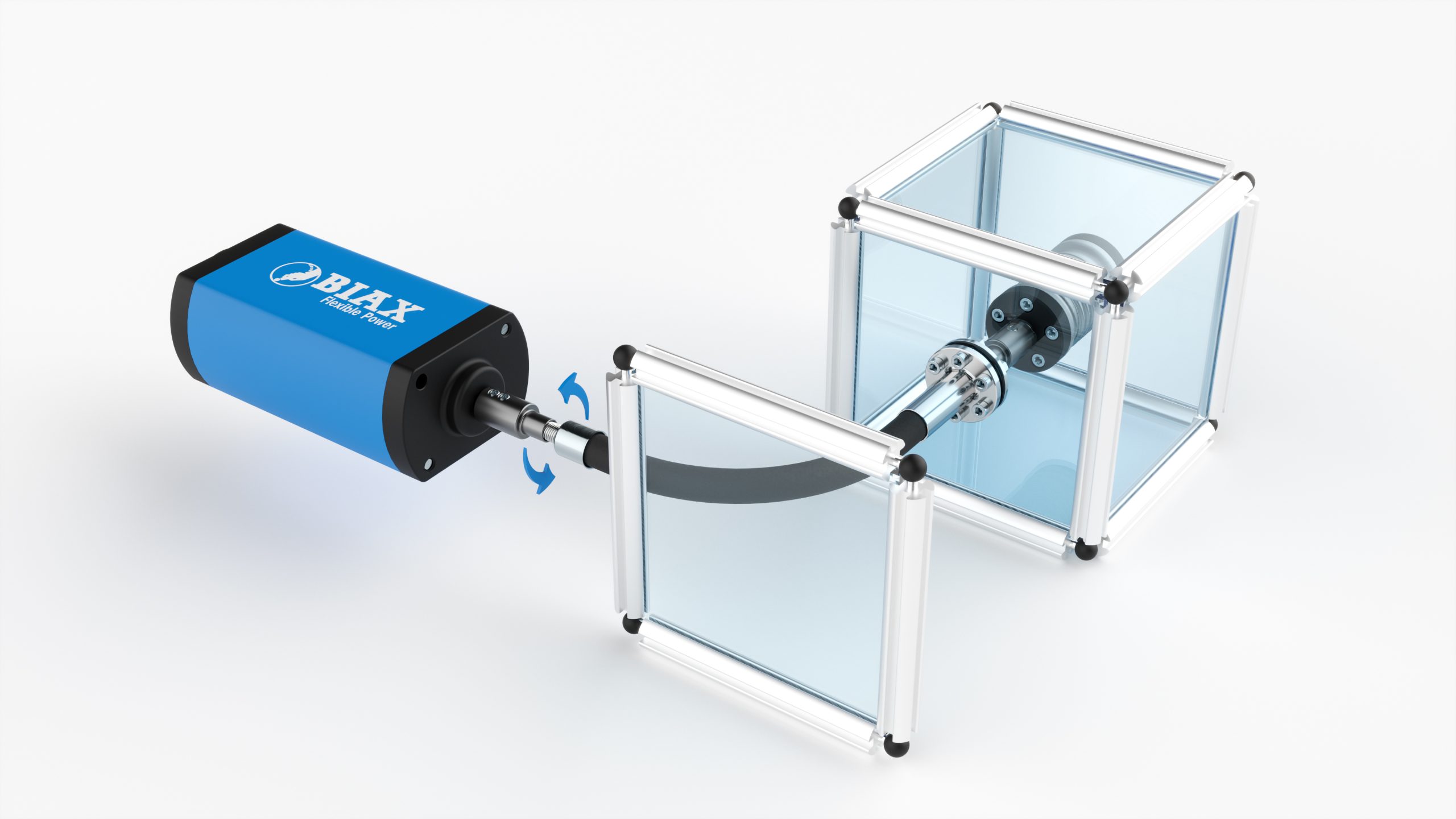

Die Entfernung zwischen Antriebsaggregat und Antrieb ist stets so zu bemessen, dass die minimalen Biegeradien nicht unterschritten werden und eine zu starke Krümmung der biegsamen Welle vermieden wird.
Lieferform

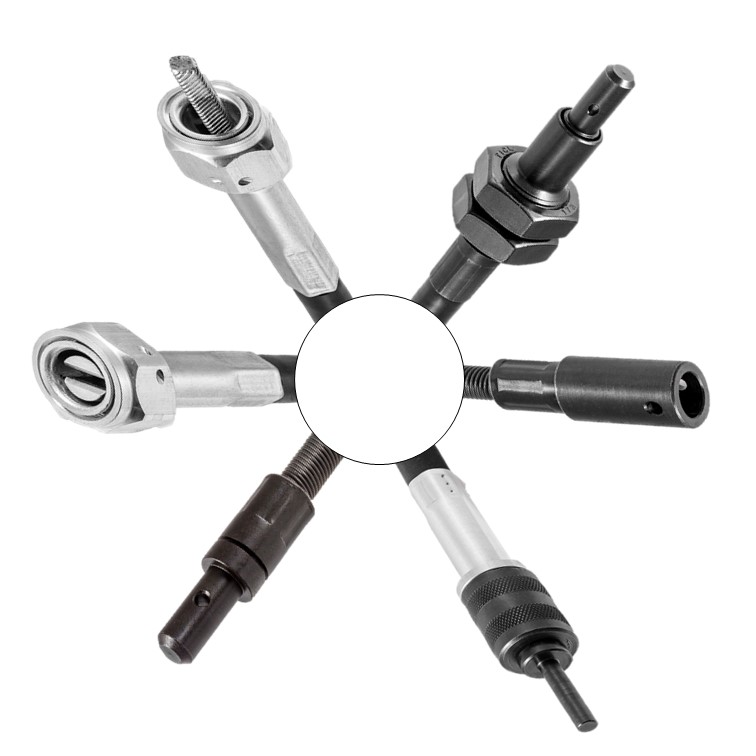

BIAX-Wellenseelen werden in Fixlängen geliefert, auch mit angepresstem Vierkant an einem oder beiden Enden. Ebenfalls liefern wir auf Anfrage Meterware in verschiedenen Mengen, je nach Durchmesser bis max. 1000 m. Bei den Fixlängen können die Enden geschliffen, verzinnt oder verschweißt werden.

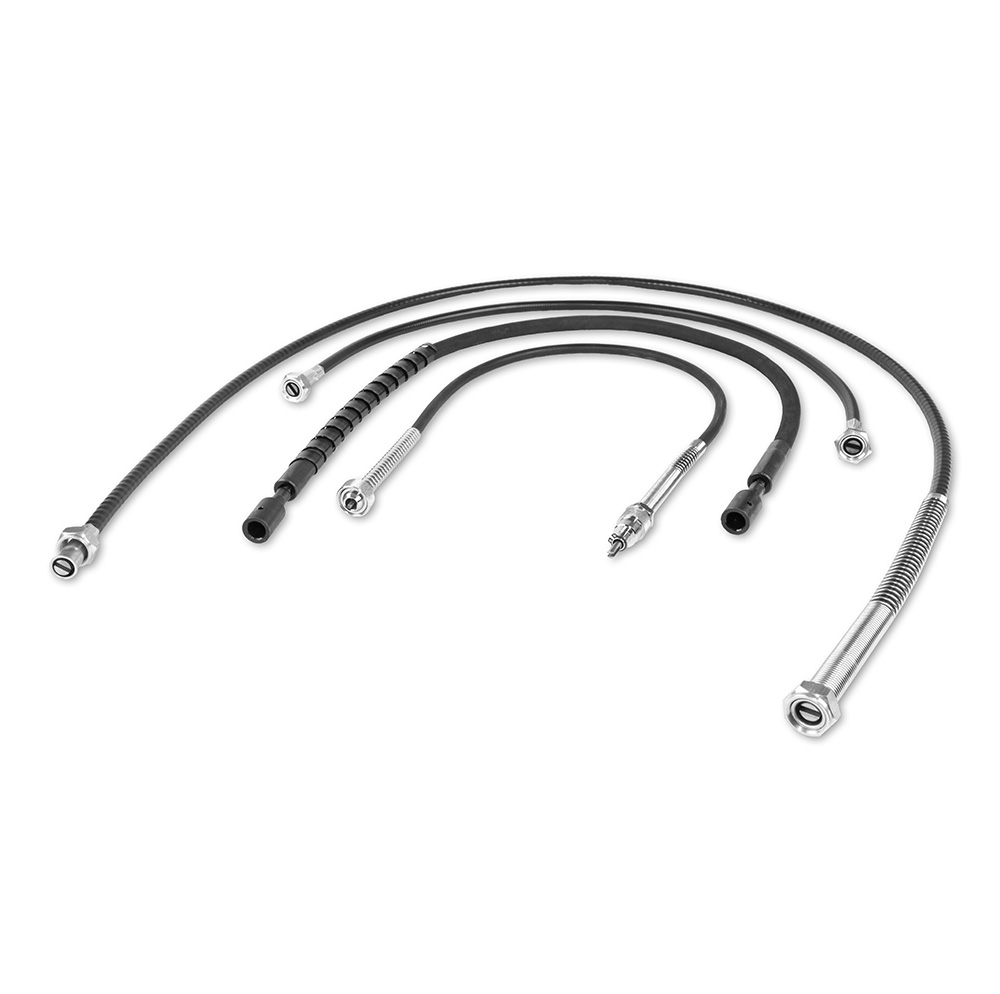

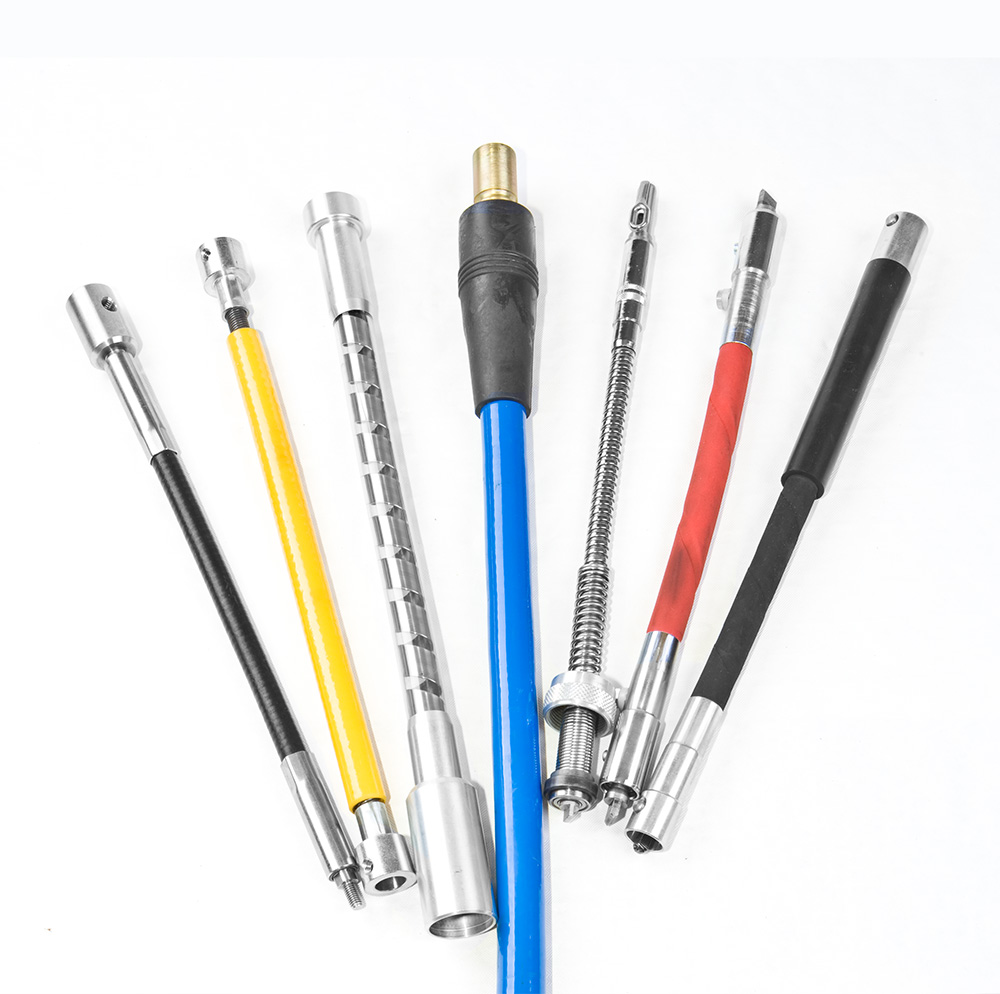

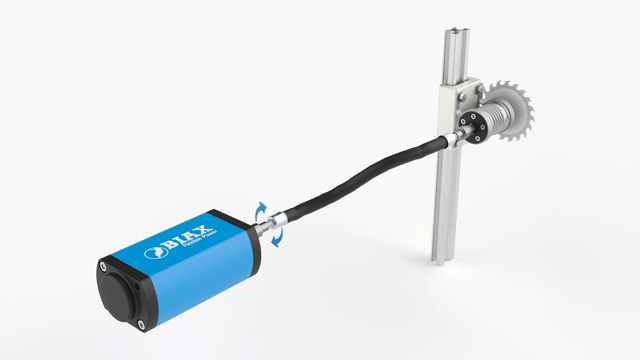

Biegsame Wellen mit Anschlußteilen, mit und ohne Schutzschlauch, liefern wir als kundenspezifische Sonderanfertigungen nach Zeichnung oder Ihren technischen Spezifikationen. Gerne beraten wir Sie persönlich bei der Auswahl der geeigneten Komponenten und erstellen für Sie die Konstruktion der biegsamen Welle.
Wartung
Die erforderliche Wartung ist abhängig vom jeweiligen Einsatz. Bei normalem Betrieb ohne besondere Einflüsse (Nässe, Hitze, Staub usw.) ist die Wellenseele nach ca. 200 Betriebsstunden zu reinigen und zu fetten. Bei Nassbetrieb bzw. bei extremen Verhältnissen ist dies nach 50 Betriebsstunden erforderlich. Zu verwenden ist ein säurefreies Fett. Bei hohen Drehzahlen empfiehlt sich der Zusatz von Molykote.
Für den dauerhaften Einsatz bei hohen Drehzahlen hat BIAX ein Verfahren zur Innenfettung entwickelt. Dabei wird durch ein spezielles Verfahren die gesamte Luft in der Wellenseele gegen ein hochviskoses Spezialfett ausgetauscht. Dieses verringert die Reibung innerhalb der Wellenseele und dient gleichzeitig als Fettreservoir. Dadurch werden extrem hohe Standzeiten ohne Nachfetten erreicht.
Auf Wunsch können Wellenseelen (nur Fixlängen) auch mit einer Trockenfettung auf Molykote-Basis geliefert werden. Neben der Schmierung dient diese Beschichtung auch als weitgehend wasserbeständiger Korrosionsschutz.
Konstruktion von biegsamen Wellen
Zur Ermittlung und Auslegung der optimalen Wellenseelen-Type und zur Konstruktion von Komplettwellen senden Sie uns bitte den ausgefüllten Fragebogen zu. Sie erhalten, nach Klärung technischer Details, von uns ein unverbindliches Angebot.
